神盾系統的研發與服役狀況

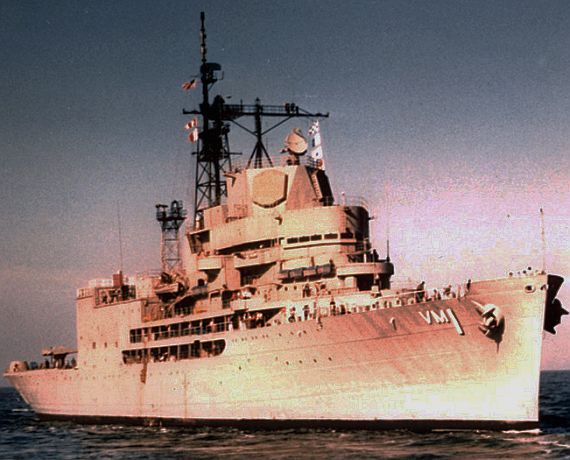

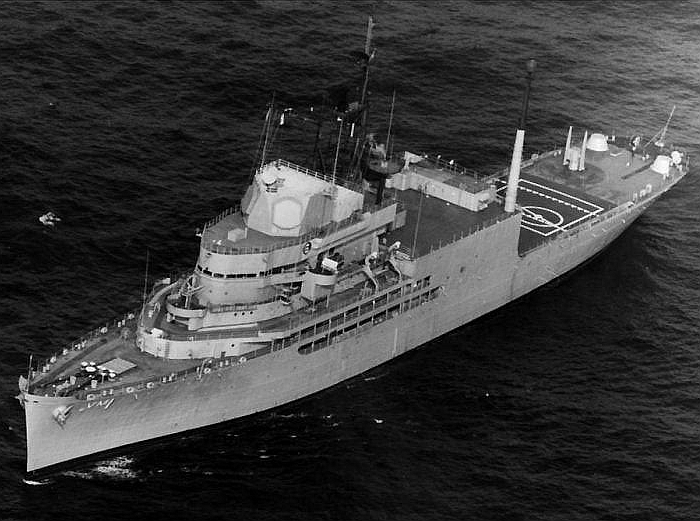

安裝了神盾系統原型的諾頓灣號飛彈實驗艦,注意SPY-1相位陣列雷達塔,艦尾則有用來發射標準SM-2防空飛彈

的MK-26雙臂發射器。

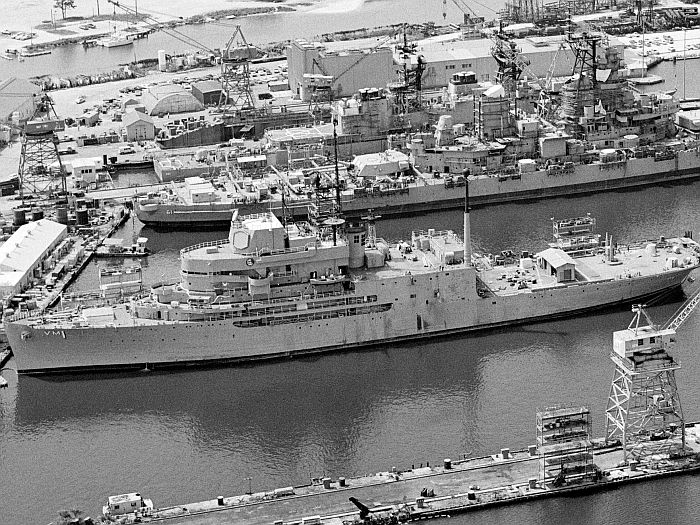

停在李頓.英格斯船廠的諾頓灣號飛彈實驗艦,後方是愛荷華號(USS Iowa BB-61)戰鬥艦。此照片攝於1983年6月7日

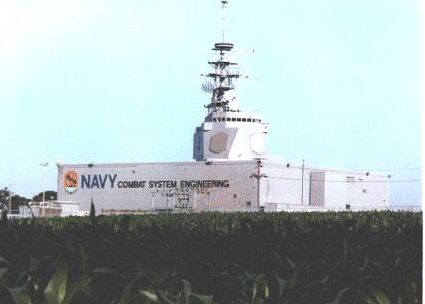

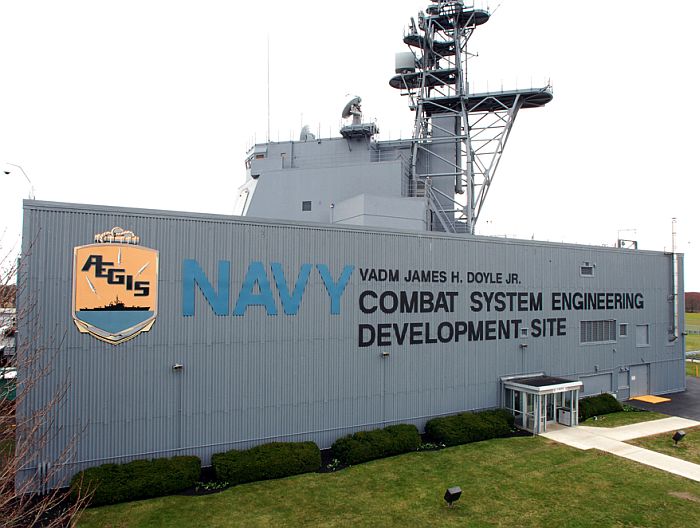

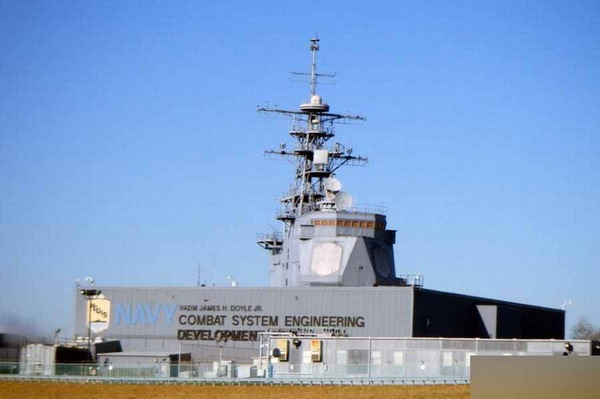

(上與下)位於新澤西的戰鬥系統工程發展處(CSEDS),從神盾系統工程發展階段就負責測試工作,

其雷達與系統配置都比照真實的神盾艦艇。神盾艦艇服役後,CSEDS也繼續支援神盾系統歷年逐步

升級的測試開發工作,例如這兩照片中CSEDS已經換成柏克級驅逐艦使用的AN/SPY-1D相位陣列雷達,

桅杆頂部還加裝了AN/SPQ-9B X波段追蹤雷達。

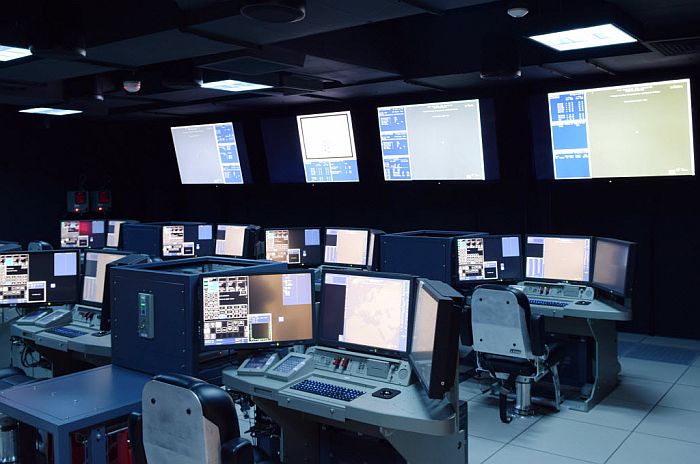

用於訓練2015年起部署的陸基神盾系統(Aegis Ashore)的訓練設施(Aegis Ashore Team Trainer,AATT),

相當於神盾Baseline 9與BMD 5.0的水平,人員使用三平面顯示器工作站。

操演中的美國海軍與日本海上自衛隊編隊,右為美國海軍提康德羅加級神盾巡洋艦西洛號(USS Shiloh CG-67),

左為日本海自金剛級神盾驅逐艦鳥海號(DDG-176)。作為與美國軍事關係最緊密的同盟,

日本是第一個獲得美國出口神盾作戰系統的國家。



回上頁

記取先前颱風系統因為在技術指標上過於急而導致失敗的教訓,神盾計畫主管梅耶(Wyne E Meyer)與他領導的小組採取言引慎重的態度來 進行神盾系統的開發,梅耶稱此種概念為「少量建造、少量測試、大量學習」(Build a Little,Test a Little,Learn a Lot),透過各種原型系統的詳盡測試來降低可能的技術風險,並堅持「Top-down design,Button-up testing」原則,寧可降低系統設計的先進性,也要透過嚴格的測試來確保系統的可靠性。

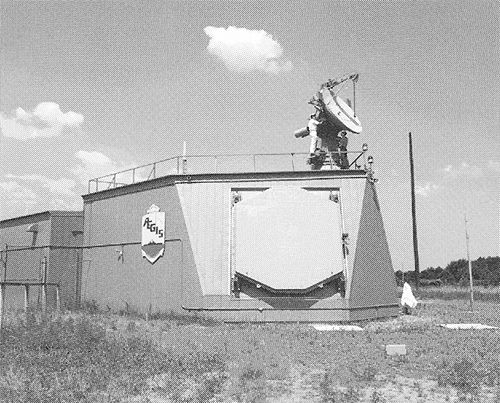

設置在RCA公司位於摩爾斯頓陸基雷達測試站(LBTS)的神盾系統一號工程發展原型(EMD-1)

,此結構包含一面相位陣列雷達與一部照射雷達。

在1969年,美軍與RCA簽署SPY-1雷達的發展合約。神盾系統的設計工作在1972年4月完成。第一套神盾武器系統(AWS)的工程發展原型一號(EMD-1,主要為SPY-1相位陣列雷達)在1973年初安裝於RCA位於新澤西州摩爾斯頓(Moorestown)的陸基雷達測試站(Land Based Test Site,LBTS),4月首度成功地追蹤目標,並持續測試到同年10月。完成地面測試後,EMD-1於1973年12月拆 解,由一架C-5A運輸機運至美國西岸並安裝在諾頓灣號(USS Norton Sound AVM-1)飛彈實驗艦上 ,展開為期五年的海上測試。在1974年5月的測試中,諾頓灣號上的EMD-1雷達原型達成自動搜獲/同時追蹤20個目標的要求。 依照1974財年的幣值,神盾系統EMD-1的SPY-1相位陣列雷達天線價格860萬美元,當時天線陣列使用的第一代鐵氧體移相器(Generation I Ferrite Phase Shifters)每個平均成本2000美元(1974財年幣值)。

神盾系統的工程發展原型二號(EMD-2)主要著眼於防空飛彈的射控,安裝在新墨西哥州白沙飛彈測試場(White Sands Missile Range)來支援ASMS飛彈系統的研發測試工作(後來此合約成為標準SM-2)。

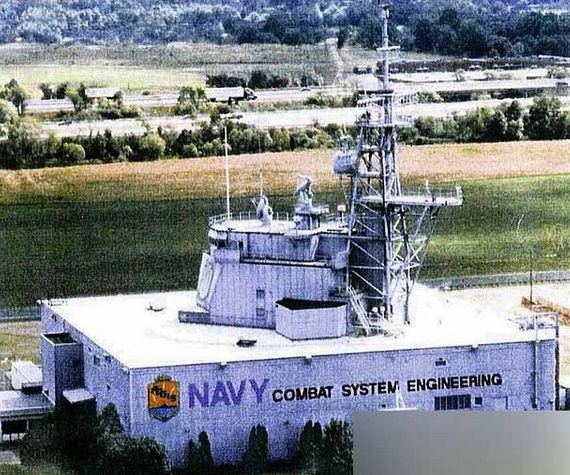

(上與下)CSEDS較早期的畫面。

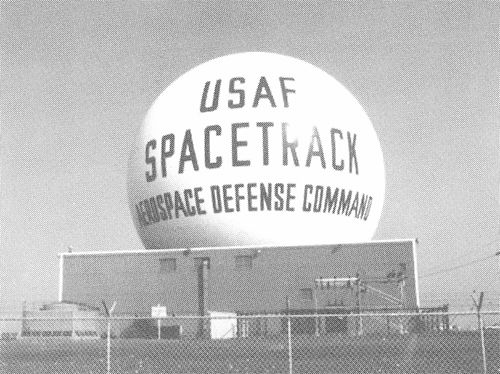

CSEDS原址是美國空軍雷達測試場,巨型的球型雷達天線相當醒目。

在1976年5月,美國海軍決定將一個新澤西州摩爾斯頓(Moorestown)的原空軍雷達測試場 (在1959年建造,用來開發追蹤彈道飛彈的太空預警雷達,此時已經被廢棄)納入RCA在摩爾斯頓的雷達測試設施之一,並將之改建為神盾系統與配套雷達、武器裝備的測試站。美國海軍打算利用這座測試站來測試擁有完整神盾武器系統( AEGIS Weapons System,AWS)功能的神盾工程發展原型三號(EMD-3),包含一個AN/SPY-1A相位陣列雷達(單天線)、四個照明雷達(其中一個是配合神盾系統的僕役照明雷達)、兩個MK-26發射器模擬器等,而武器控制與雷達控制分別由一部AN/UYK-7主電腦負責。在1976年10月,美國海軍與RCA簽署建合約來改裝摩爾斯頓的原空軍雷達測試場。這個場站被命名為詹姆斯.多利少將戰鬥系統工程發展處(Vice Admiral James H. Doyle Combat Systems Engineering Development Site,CSEDS),RCA在工程中拆除原本主體建築上的大型高爾夫球狀太空預警雷達天線,改建造一個高122英尺、比照神盾巡洋艦上層結構的建築, 設置一面AN/SPY-1相位陣列雷達天線 ;此外,這個仿神盾巡洋艦船樓的頂部設有桅杆,裝有一具SPS-49對空搜索雷達、一具SPS-55平面搜索雷達以及UPX-29敵我識別器天線,「艦橋」頂部還裝置兩座SPG-62照射器 ,建築物內也設置與神盾巡洋艦一模一樣的戰情中心(CIC),力求完全呈現神盾艦艇的主要防空偵測裝備。由於這棟建築物的造型以及電子設備布置方式完全比照真實艦艇的上層結構 ,整棟建築又置身於新澤西州的廣大玉米田之間,因此被戲稱為玉米田號巡洋艦(Cornfield Cruiser) ,美國海軍也稱之為蘭科卡斯號(USS Rancocas,新澤西州的河名)。CSEDS於1977年5月21日啟用,隨後安裝神盾系統的EMD-3,並在1978年完成與其他周邊系統的整合,在1978年3月30日首度進行目標測試 並獲得成功。CSEDS原本只有一面SPY-1陣列天線來涵蓋90度的方位,稍後又曾暫時加裝第二面SPY-1天線,提供180度空域的方位。在測試期間,CSEDS的神盾EMD-3C成功追蹤了附近交通繁忙的華盛頓-紐約航線上起降的所有班機,驗證了神盾系統處理大量目標的能力。此外,由於EMD-3階段的種種努力,神盾系統的上部重量(相位陣列雷達與照明雷達)得以減輕約20噸。

神盾系統正式量產進入服役後,CSEDS仍持續不斷地為神盾系統的後續發展提供支持;用來發展AN/SPY-1B/D雷達的神盾系統工程原型為EMD-4,1990年代用來開發AN/SPY-1D(V)的神盾系統工程發展原型為EMD-4B。

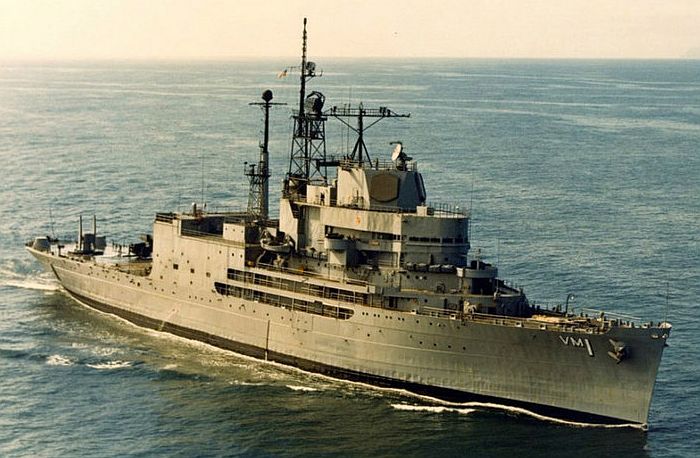

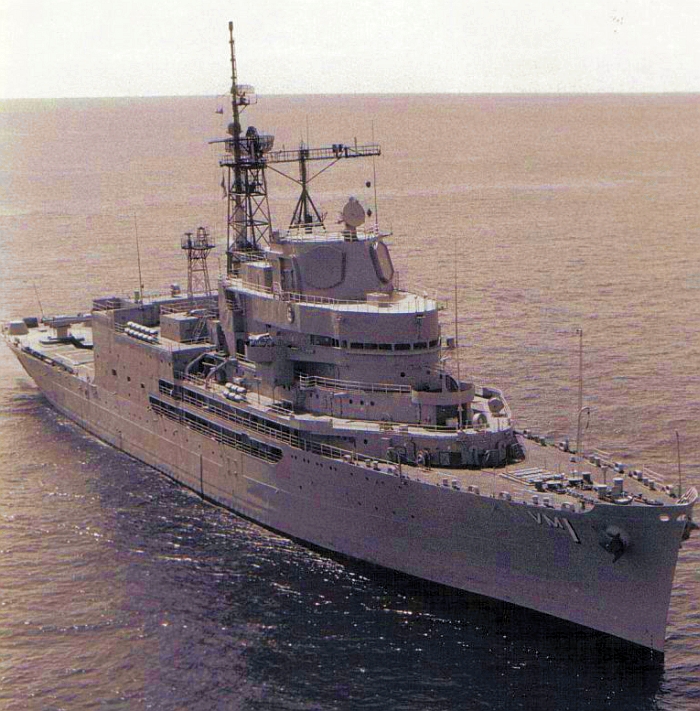

安裝了神盾系統原型的諾頓灣號飛彈實驗艦,注意SPY-1相位陣列雷達塔。

同時,由RCA開發、具備完整功能的神盾系統工程發展原型在1976年安裝於諾頓灣號,艦尾還安裝了一座MK-26雙臂飛彈發射器用來測試神盾系統的對空接戰能力。由於此時標準SM-2尚未開發完成, 因此神盾系統原型在實驗初期以修改標準SM-1防空飛彈 進行發射實驗。在1977年4月,諾頓灣號的神盾系統原形完成首次多目標同時接戰測試,一次導引兩枚修改版標準SM-1飛彈擊落了兩架由護島神(Talos)改裝而來的BQM-34A靶機,而這兩枚飛彈是由同一具SPG-62照射器以分時方式進行終端照明。在隨後的測試中,諾頓灣號總共擊落了32架靶機,其中大部分是次音速的BQM-34A靶機,少數則是超音速的BQM-34E。32次靶機模擬中,7次為長距離攔截課目,16次為中距離攔截,9次為短程攔截,其中除了典型的中高度目標外,還有3次高高度俯衝課目以及2次低空掠海課目。這32次擊落中,修改後的SM-1包辦22架,其餘10架則是初期低速量產版的SM-2的戰果,而期間更在攔截高次音速目標的測試中創下發射17枚命中16枚的紀錄。除了靶機之外,這套神盾原型也成功以飛彈集中了一艘水面靶艦。在EMD-1進行海上測試時,地面測試站的EMD-3C也從1977年5月起展開一連串模擬交戰測試,包括一次持續88小時的長時間測試。總計SPY-1原型在海上與地面測試中達到了96%的可靠度,由於當時諾頓灣號的主要人員都是普通船員,並非專業的雷達/電子人員,因此這樣的優異表現令美國海軍當局印象深刻。由於神盾系統與SPY-1雷達擁有當時全世界最高的系統整合程度,不僅使性能表現完全合乎美國海軍的期望,也大大增加了系統的可靠度。

由於測試成果良好,美國海軍海軍海洋系統司令部(NAVSEA)遂於1977年啟動名為PMS-400神盾艦艇建造計畫,標準SM-2飛彈亦於1977 年開始量產。在1978年,美國海軍與RCA簽 簽署SPY-1雷達的量產 合約。在1980年初,AN/SPY-1在EC-135、EA-6B與ERA-3B等電戰機的配合下,通過了為期五天的電子戰測試,測試完成後AN/SPY-1隨即定型為AN/SPY-1A。

第一種配備神盾戰鬥系統的艦艇是提康德羅加級飛彈巡洋艦,首艘於1981年下水並於1983年成軍;該型艦使用的雷達系統為SPY-1A(稍後神盾Baseline 3改用SPY-1B)。在當時美國海軍的前進戰略中,航空母艦戰鬥群需要深入險境直擣黃龍,而擔任航艦戰鬥群防空任務的提康德羅加級正可提供極強大的防空能力。在提康德羅加級陸續服役的同時,神盾系統的改良也在進行,在27艘本級艦上,分別配備第一至第四基線(Baseline1~4)的神盾系統。提康德羅加級從第六艦碉堡山號(USS Bunker CG-52)起,以MK-41垂直發射器取代前五艦使用的MK-26雙臂飛彈發射器,大大地提高發射速度、飛彈裝載量,將神盾系統優秀的防空管制能力與對抗飽和攻擊能力發揮得淋漓盡致。

第二種裝備神盾系統的就是1990年代開始服役的柏克級飛彈驅逐艦。由於科技的進步,柏克級的神盾系統架構較為簡化,使用更先進的科技,不過由於照明雷達數目較少,部分作戰能量略遜於提康德羅加級。柏克級換裝SPY-1D相位陣列雷達系統,擁有更先進的科技,並且僅採用一具雷達發射機,使其重量、複雜度與成本低於SPY-1A/B;但即便如此,SPY-1D的造價比起SPY-1A/B還是便宜不到哪裡去。此外,柏克級的照明雷達減為三座(提康德羅加級為四座),飛彈裝載量也是提康德羅加級的3/4。柏克級系列使用的神盾系統版本涵蓋Baseline4以後的系列。

結合SPY-1相位陣列雷達的高品質空域監視能力和神盾系統同時處理/接戰大量目標的能力, 提康德羅加級艦為美國海軍航母戰鬥群帶來巨大的戰術效益。過去與航空母艦編隊的防空巡洋艦、驅逐艦不僅防空接戰數量有限,也很難應付雷達截面積小、速率高的蘇聯反艦飛彈,不足以單獨保衛航空母艦,因此航空母艦的戰鬥空中巡邏(CAP)必須部署在離航空母艦編隊比較近的地方提供掩護,F-14戰鬥機昂貴的AIM-54鳳凰長程空對空飛彈也必須用來攔截蘇聯發射的反艦飛彈,讓蘇聯轟炸機能夠安然返航並在往後繼續發動攻擊。但新問世的神盾巡洋艦就有足夠能力單獨為航空母艦戰鬥群中層與內層提供防空掩護,同時接戰許多個突破CAP的蘇聯超音速反艦飛彈或戰轟機。因此,由E-2C預警機與長程的F-14戰鬥機組成的CAP就能離開航母戰鬥群的中/內層,推進到距離航空母艦更遠的距離(約500海里),在蘇聯方面獲得足夠偵測資料並發起反艦飛彈攻勢之前,提前獵殺蘇聯 用來確認與標定美國航母的「探路機」(美國稱為Path finder,蘇聯空中反艦飛彈攻勢的典型戰術作為,通常由一架高速轟炸機擔任如Tu-22M)以及還沒有發射反艦飛彈的轟炸機,使得美國在與蘇聯的海上交鋒之中取得明顯優勢。 「探路機」是蘇聯整個海洋監視系統(Soviet Ocean Surveillance System,SOSS)與打擊體系的要角(通常是高速轟炸機,例如Tu-22逆火式),雖然SOSS透過岸基大型無線電信號定位裝置、偽裝成漁船的AGI情報船、遠程偵察機載長程雷達以及US-A (使用主動雷達)/US-P(使用被動截收)海洋監視衛星等手段,盡量在美國航空母艦防空預警範圍之外就有效標定美國航空母艦,但實際上還是需要派遣遠程偵察機實際飛入美國航空母艦戰鬥群進行目視確認以及持續定位,才能為各型反艦飛彈提供足夠的資料更新導引(這是因為美國海軍有完善而嚴格的電磁靜默作業以及優異的電子欺騙與掩蓋戰術,經常使蘇聯難以從雷達回波或截收的電磁信號判斷出真正的航空母艦的位置,只能依靠目視確認),因此只要能阻止或消滅「探路機」,蘇聯方面在缺乏美國航母精確位置的情況下,就難以發動真正有效的反艦飛彈攻擊。而在承平時期,配備神盾系統的艦艇也能代替戰鬥機對一個區域進行空中監控,這使得美國航艦戰鬥機的巡邏架次得以大幅降低,節省航空燃油達40%之鉅,後勤維修負荷也降低不少。

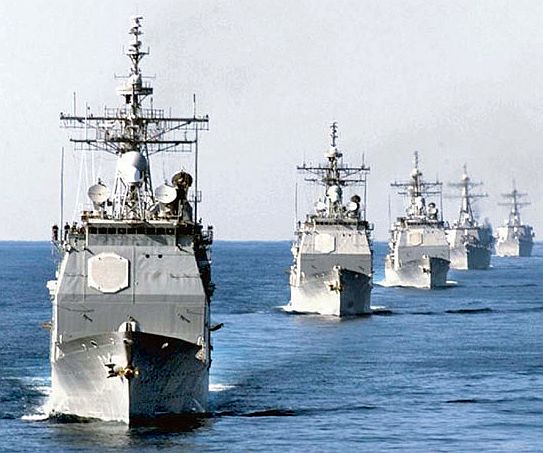

美國海軍神盾艦艇編隊,前三艘為提康德羅加級飛彈巡洋艦,後二艘為柏克級飛彈驅逐艦。

神盾艦艇是20世紀末到21世紀前期美國海軍最倚重的水面艦隊骨幹。



地面訓練/研發測試支援設施

為了支援神盾艦艇的人員培訓工作、體系性作戰訓練乃至於研發作業與作戰測評,美國海軍設置了一系列相當完整的地面神盾系統設施。這主要包括神盾訓練與準備中心(ATRC)與水面作戰系統中心(SCSC) ,都位於維吉尼亞州。

1.神盾訓練與準備中心(ATRC)

為了培訓神盾系統的操作人員,美國海軍在維吉尼亞級Dahlgren地區建造了神盾訓練與準備中心(Aegis Training & Readiness Center,ATRC),隸屬於Dahlgren地區的神盾教育中心(Aegis Education Center,AEC)。為了紀念曾任神盾系統研發計畫高階項目主管、被譽為「神盾之父」的偉恩,梅耶少將(Rear Admiral Wayne E. Meyer),ATRC也被稱為Meyer將軍神盾教育中心。ATRC於1984年啟用,1985年10月展開首批14名學員的訓練工作(該班於12月18日畢業)。ATRC的內容與訓練設施涵蓋神盾系統核心以及與之相關的所有防空、反艦、反潛、反彈道飛彈、對地打擊功能,並包含配套的通信/資料傳輸設施;所有在美國海軍操作神盾相關系統的人員,必須先在ATRC接受訓練並取得資格認證。ATRC第一座建築A棟於1984年落成,複製了提康德羅加級巡洋艦的系統,因此又稱為提康德羅加大樓;在1988年,ATRC的第二座建築B棟完成;在1990年,負責模擬柏克級飛彈驅逐艦的C棟完成,因而被稱為柏克大樓;在1999年,ATRC的D棟完成,被稱為G.A. Huchting大樓,以紀念曾任神盾計畫高階主管的G.A. Huchting少將。隨著神盾系統的日益改良演進,ATRC的訓練課程也會著重於現役不同版本神盾系統的差異。

2.SCSC水面作戰系統中心

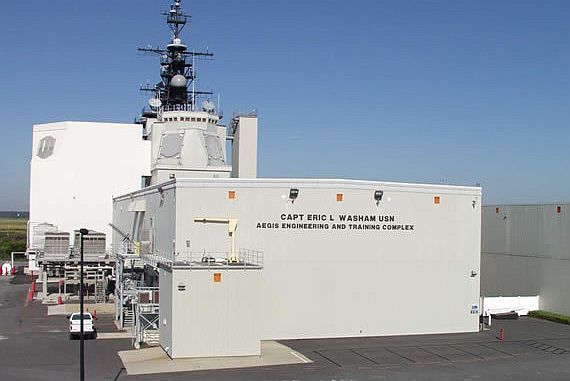

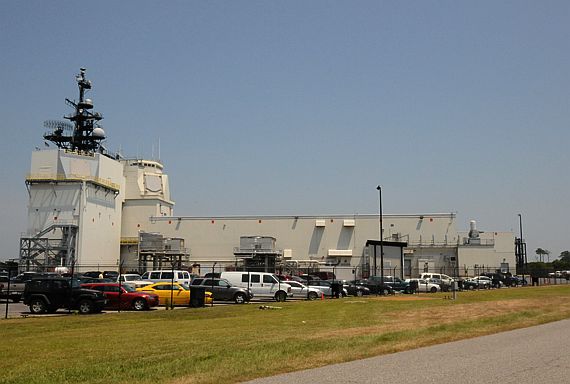

(上與下)由於神盾系統是美國海軍最主要的水面艦艇作戰系統之一,因此位於

維吉尼亞東岸的Wallops島的水面作戰系統中心(SCSC)也建有數座完整複製神盾作戰系統

與相關艦載感測、通信、電戰、射控裝備的神盾實驗室,能模擬美國海軍各種不同構型的

神盾艦艇系統。



相較於以人員教育訓練為主的ATRC,美國海軍在維吉尼亞東岸的Wallops島的水面作戰系統中心(Surface Combat Systems Center,SCSC)裡則設有更為完整、包含所有相關偵測/通信傳輸/射控等實際硬體的神盾地面模擬設施,用來進行體系性模擬對抗以及新武器技術的系統整合、工程開發、 高度仿真的作戰測評等工作。SCSC的任務包括支援現役主要艦隊作戰裝備的全壽期研發測試支援、艦隊編隊與體系對抗訓練,以及作戰武器系統研發、整合與測試(包含神盾反彈道飛彈能力的開發工作),同時也負責新作戰裝備的各種研發與測試評估(RDT&E)等。

位於Wallops島上的SCSC設施能完整模擬美國在服役的各型主要水面作戰艦艇(包括航空母艦、兩棲艦艇、神盾巡洋艦與驅逐艦等)的作戰系統與機能,作戰系統與偵測、射控、電子戰、通信裝備,堪稱是一個功能相當完整的「陸上艦隊」 。至2000年代,SCSC共有五個配備完整神盾系統的仿神盾艦艇實驗室(至2010年代增為六個),模擬美國海軍現役各種不同型號與版本的神盾巡洋艦、驅逐艦,是全美國最大的岸基神盾設施群;此外,SCSC還有兩套用來模擬美國航空母艦與兩棲艦艇使用的SSDS Mk1/2自衛作戰系統的全套模擬設施等。 一般而言,SCSC常態性地擁有400多名來自美國軍方和民間的工作人員,包括約90名軍方人員、58名SCSC聘僱的民間雇員以及超過250名次系統承包商的人員),支援SCSC的工程研發、訓練、測試、艦隊對抗演練等各項工作。值得一提的是,美國國家太空總署(NASA)也在Wallops島設有測試設施,與SCSC共享測試空域。

SCSC的模擬設施都包含與真實艦艇相同的主要偵搜、射控作戰、電子戰與通信傳輸系統,包括AN/SPY-1A/B/D相位陣列雷達、AN/SPS-48E/49/49A長程對空搜索雷達AN/SPQ-9/9B近程追蹤雷達AN/SPS-55/67/73之類的平面搜索雷達 、AN/SPG-62照射器、TACAN直昇機導航設備、AN/SLQ-32電子戰系統、敵我識別器(IFF)以及美國海軍所有的數位通信資料鏈(包括Link 4A、Link 11與Link 16資料鏈、與LAMPS-III反潛直升機系統之間的聲納浮標資料鏈、聯合接戰接戰能力(CEC)的AN/USG-2終端、HF/VHF/UHF通信系統以及SATCOM WSC-3衛星通信終端等),並複製了真實艦艇的戰情中心。如此,SCSC的「虛擬船艦」能偵測、追蹤來自附近海面與空中的各型目標(由艦艇、岸上基地或靶勤機所發射)並以防空系統進行接戰,還能與附近海域與空中的美國軍機、艦隊實施完整的協同作戰演練,使得在陸地上的SCSC能模擬實際艦隊作戰中可能面臨的各種海空戰況,目前世界上還沒有任何陸基的海軍系統測試基地擁有如此優越的 戰場仿真條件以及完善的裝備能量。SCSC中心內部有統一的控制中心,能組織各型不同神盾與SSDS作戰系統之間的體系性測試、信息交流等作業,而SCSC各模擬設施也都有與外部美軍機艦實施通信傳輸與模擬聯合作業的能力。SCSC光靠內部的設施,就能模擬一個擁有一艘航空母艦(尼米茲級)、一艘兩棲船塢登陸艦和兩艘神盾巡洋艦/驅逐艦組成的編隊,在世界上任何一個角落、任何一種海空威脅環境下進行體系作戰。

「虛擬神盾」

在2017年12月5日美國海軍工程社群(American Society of Naval Engineers,ASNE)的戰鬥系統學術年會( annual Combat Systems Symposium)上,神盾整合作戰系統(Aegis Integrated Warfare Systems)項目主管Todd Boehm上校對美國海軍新聞機構(USNI)表示,美國海軍正在進行「虛擬神盾」(virtual twin)實驗性計畫(Pilot Program),準備在神盾艦艇上設置神盾系統的「虛擬雙胞胎」(virtual twin);這是一個軟體層面的虛擬神盾系統,虛擬運算環境上包含神盾系統的所有軟體。「虛擬神盾」已經在維吉尼亞州的達爾格倫海軍水面作戰中心(Naval Surface Warfare Center Dahlgren in Virginia)使用;而Todd Boehm的團隊現在正在進行一項三階段程序,將「虛擬神盾」實際安裝在神盾艦艇上。配合「虛擬神盾」,艦上也會加裝一個自動協同測試/再測試(Accompanying (automated) Test/Re-test,ATRT)設備,能選擇從船艦相關子系統接收實際數據並實時送入「虛擬神盾」中,或單純紀錄資料。

美國海軍會於2018年2月在一艘神盾艦上裝置「虛擬神盾」(執行神盾Baseline 9的軟體),船艦在海上實際作戰的情境下,艦上各項感測器、次系統的實際參數會實時(real-time)輸入「虛擬神盾」中,因此「虛擬神盾」系統會同步「看」與艦上實際系統完全相同的情資圖像;而當艦上神盾系統執行戰術工作時,「虛擬神盾」上的神盾系統軟體也會在自己的作業環境下工作,依照情況執行各項神盾程式功能、演算法,模擬各種戰術功能。「虛擬神盾」等於是在船艦上設置了一個能獲得艦上實際輸入資料的測試環境,與船艦系統平行運作,完全不會介入與影響神盾艦上系統的功能

依照這項計畫,依照「虛擬神盾」上艦分為三個階段:第一階段是在2018年2月「虛擬神盾」裝艦後,進行複合訓練單位演習(Composite Training Unit Exercise,COMPTUEX)程序。在COMPTUEX演習中,艦上實際的神盾系統執行各項測試作業流程,同時間「虛擬神盾」系統會同步接收艦上各系統的輸入資料,並執行相對應的戰術程序。COMPTUEX會測試「虛擬神盾」系統是否正常工作,以及其上執行的神盾軟體的運作情況是否符合預期(在2月的測試中,「虛擬神盾」的神盾系統運行了一些研發中的軟體程式,例如某個改善水面追蹤圖像的功能)。通過第一階段COMPTUEX演習後,第二階段的測試是這艘神盾艦在2018年春季至夏季進行包含標準防空飛彈的對空實彈射擊的「戰鬥系統/船艦認證測試」(Combat Systems Ship Qualifications Trials,CSSQT),或是其他的艦隊演習;屆時,「虛擬神盾」會從艦上系統獲得來自實際作戰情境(包括感測器資料、發射防空飛彈接戰的射控流程)的各項實時參數,做出相對應的反應、執行各項接戰程序。如果「虛擬神盾」在實際演習中工作順利,此計畫的第三階段就是在整個艦隊的神盾艦上推廣「虛擬神盾」。

「虛擬神盾」的第一個好處是大大推進了神盾系統軟體的發展工作。以往神盾系統專案開發新的軟體功能時,只能在陸上實驗室的虛擬環境進行先期測試,必須等軟體成熟度達到一定程度,排入專屬的發展測試/作戰測試(Developmental Testing /Operational Testing,DT/OT)、包含測試所需的防空飛彈與靶機等經費,才能實際部署在船艦上並在實際作戰環境下檢驗;等軍艦返航後,研發團隊獲得測試的數據,回頭進行修改、認證以及下一輪測試,整個流程要花18至24個月。有了「虛擬神盾」這個艦上實測環境之後,神盾系統新軟體成熟度較低的版本就能在進入專屬的DT/OT程序之前,跟隨著艦隊中例行的實彈演習機會而「順便」在實際情境下作業,免費從船艦實際感測器、次系統獲得各項資料數據來測試新軟體功能,整個過程完全不會影響船艦本身的作業,也不會增加額外的花費。美國海軍希望「虛擬神盾」最終能實現前方測試船艦與後方開發團隊的無縫隙連結,神盾測試軟體在「虛擬神盾」上的運作情況透過資料鏈,實時傳送到後方陸地上的實驗室環境使開發團隊能即時監看、取得實時的客觀質量證據(Objective Quality Evidence,OQE),達成實時確認、實時調整程式,並且立刻將修正的軟體部署到「虛擬神盾」上。因此,「虛擬神盾」可以大幅加快軟體研發改進的流程。

此外,美國海軍其他單位充分利用考「虛擬神盾」,從軟體研發/測試/認證擴展到其他應用,例如例行訓練或創新概念測試。例如,美國海軍整合作戰系統執行辦公室(Program Executive Office for Integrated Warfare Systems,PEO IWS)主管Doug Small少將也在戰鬥系統學術年會中對USNI表示,由於神盾以及相關次系統的功能擴充頻繁,如何讓艦隊中的第一線海軍官兵迅速熟悉這些新功能並有效操作,成為一大課題;除了在陸地上學校或基地的教學訓練設施之外,最終必須在船艦上提供相對應的訓練能力。而部署了完整神盾系統軟體、與船艦實際系統獨立的「虛擬神盾」,就提供了良好的選擇。美國海軍海上系統司令部(Naval Sea Systems Command)的水面訓練系統主要計畫主管(Major Program Manager for Surface Training System)Samuel Pennington上校也表示,虛擬化的神盾系統能讓學校單位訓練設施迅速地重構艦隊使用的不同版本神盾系統,只須要在虛擬神盾系統中上傳對應神盾版本的軟體,在可重構的顯控台上執行(根據不同的神盾版本而載入不同的介面);如此,同一個神盾系統地面訓練模擬設施,能連續讓不同神盾版本的訓練學員進入使用。Samuel Pennington上校表示,這些軟體層面的模擬設施所需的計算硬體資源遠少於真實的神盾系統,例如實際裝在艦上的整套神盾系統的相關伺服器總共佔用好幾個機架,但是用來模擬整合防空與反飛彈作戰(Combined Integrated Air and Missile Defense,IAMD) 的伺服器硬體只站要半個機架。而神盾系統主承包商洛馬集團副總裁Jim Sheridan也表示,洛馬集團正努力建構一個「小到能放入呼拉圈」的模擬神盾系統,能應用在新的神盾升級之中。這些小型化的神盾模擬訓練設施利於廣泛購置、大量部署,除了配置於神盾艦之外,也可部署於各個第一線基地;例如,當神盾艦停航整修時,艦上人員仍可透過基地內的神盾系統繼續進行訓練,對各項功能保持熟悉。

美國海軍整合作戰系統執行辦公室(Program Executive Office for Integrated Warfare Systems,PEO IWS)水下作戰系統主管Doug Adams上校表示,海軍作戰系統平均每兩年發佈一版先進能力構建(Aadvanced Capability Build,ACB),是這段期間發展成熟的各項軟體功能的批次性發佈,每艘船艦、潛艦則配合預先排定的翻修作業時將新ACB版本軟體部署上艦;如果一艘船艦的維修排程正好錯過一次更新軟體ACB版本的時間,則平均每艘潛艦要再等六年、巡洋艦與驅逐艦要再等9年,到下一次翻修時才能跟上當時最新的軟體ACB。而如果要加快升級軟體版本部署到艦上的速率,利用隨艦虛擬化設備提前測試是個重要的關鍵。Doug Adams上校以他負責的 SQQ-89A (V)15反潛作戰系統(是神盾Baseline 9的反潛子系統)為例,其軟體於2018年春季會在船艦上的虛擬計算環境下進行測試,並與船艦上的聲納系統一同工作;透過隨艦部署的虛擬化設備,讓發展中的軟體提前與艦上實際上備聯合工作測試,可大幅加快軟體研製與發佈流程,甚至最終可以打破每兩年一度發佈一版ACB、批次釋出改進軟體功能的作法,轉變為各項子系統軟體各自進行近即時(near-real-time)升級。

美國海軍航空系統司令部(Naval Air Systems Command)司令Paul Grosklags中將也在ASNE年會中表示,正推動美國海軍建構由模型基礎(model-based)的系統工程概念,根本性地改革海軍武器系統設計、研發、測試、部署乃至於訓練的流程。Paul Grosklags中將表示,希望美國海軍 建構一個有實體基礎模型(physics-based model)的系統工程環境,包括作戰環境、美國海軍資源、預測敵方擁有的資源等因素,在此一模型之下設計新的武器系統,快速地擬定需求、設計、測試並進行驗證,並能將新武器的模型輸入第一線訓練系統,使得第一線人員在新能力部署之前就提前展開訓練與熟悉工作。Paul Grosklags中將表示,民間業界利用這樣的作業模型,已經節省了40%的研發週期(Todd Boehm上校表示,這個模型已經被研製電動車的Tesla使用,使其在競爭中領先)。PEO IWS主管Doug Small少將表示,「虛擬神盾」之類的武器系統虛擬化技術,將是改革美國海軍武器研製/測試/部署/訓練程序的「數位革命」的一部分。


神盾系統的外銷

1.日本金剛級/愛宕級飛彈驅逐艦

在1990年底,日本向美國申購神盾軍艦並獲得許可,成為全球第一個獲得美國輸出完整神盾系統以及授權建造神盾軍艦的國家 ;當然,日本能成為第一個獲得神盾艦的國家,必須歸功於美日向來親密的同盟關係。日本建造的這型神盾艦艇就是仿照柏克級發展而來的四艘金剛級飛彈驅逐艦,於1993年至1998年陸續服役。金剛級配備的神盾系統被美方稱為Baseline J系列,日本方面則稱之為OYQ-8。前三艘金剛級配備衍生自神盾Baseline 4的Baseline J1,整合入一些日本挑選的裝備,例如以日本自製的OQA-201反潛戰鬥系統取代原本的SQQ-89,其下整合有NEC OQS-102艦首聲納(美國授權日本生產的SQS-53B/C)、OKI OQR-2拖曳陣列聲納(SQR-19的日本版),此外還有與SH-60J反潛直昇機聯繫的OQR-1直昇機資料鏈,並額外加裝一座FCS-2-21射控雷達來控制艦首OTO-Breda 127mm艦砲;至於金剛級四號艦鳥海號(DDG-176)的神盾系統則升級為與Baseline 5類似的Baseline J2,納入Link-16 JDITS(鳥海號也是日本海自第一艘擁有Link-16的艦艇)。在2005年起,日本陸續編列預算為四艘金剛級進行反彈道飛彈升級,納入BMD 3.6.1系統,並每艘金剛級購置9枚SM-3 Block 1A反彈道飛彈(總計36枚),從2007年底到2010年陸續執行完畢。

繼金剛級之後,日本還在21世紀初期建造兩艘改良自金剛級的愛宕級飛彈驅逐艦(柏克級Flight2A的日本版), 神盾系統 升級為Baseline J6(軟硬體相當於神盾Baseline 7.1),此外還增設一座直昇機庫,可操作SH-60J/K反潛直昇 機,兩艦分別在2007、2008年服役;在2012年,日本開始編列預算,將愛宕級的神盾系統升級到Baseline J6(美方稱為Baseline 7 Phase 1R)的水平,軟硬體相當於神盾Baseline 9/ACB 12以及反彈道飛彈能力BMD 5.0。在2000年代後期,日本陸續為旗下神盾艦進行作戰系統、相位陣列雷達與反彈道飛彈能力的升級。

在2015與2016年,日本分別編列預算建造二艘 改良自愛宕級的新神盾艦(27DDG與28DDG,摩耶級),使用神盾Baseline 9/ACB 16水平的作戰系統和相關裝備,包含反彈道飛彈能力BMD 5.1(具備IAMD能力,同時進行艦隊防空與反彈道飛彈作戰)、結合CEC的整合射控防空計畫NIFC-CA)能力等等。此一版本被稱為神盾Baseline J7。

基於強化美日同盟關係(過去長年束縛日本出口軍事技術的武器出口三原則,在2014年3月被安倍政府以防衛技術轉移三原則取代),促使日本軍工產業更融入西方盟國軍備體系,美國國防部要求日本業界參與神盾系統的產製(包含由美日合作開發的反彈道飛彈能力);在2015年7月23日,日本政府批准輸出關於神盾系統的相關軟、硬體部件,使日本業界能為全球所有的神盾艦客戶供貨(包含美國、日本、韓國、西班牙、挪威、澳大利亞等),包括由三菱重工開發的後端應用程式顯示和探測軟體,以及富士通生產的顯示系統硬體等。日本防衛省表示,日方參與神盾系統產製,將有助於加強美日之間的國防安全合作,此外還可擴大相關組件在日本的生產規模(過去日本只能在本身的神盾艦上裝置國產組件),降低採購成本,並強化日本軍事技術的產能。日本的27DDG與28DDG就會裝備日本產製的神盾系統組件,包括由日本電器(NEC)生產聲納換能器組件替換原本SQS-53C艦首聲納的TR-343換能器、三菱重工(MHI)提供部分神盾系統顯示系統的應用軟體、富士通(Fujitsu)提供神盾顯示系統硬體和通用顯示系統(Common Display System)等。



此為北約90年代巡防艦替換計畫(NFR-90)中,美國GE團隊 提出的小神盾版本。NFR-90是

「小神盾」的最早先驅,不過此計畫在1990年初宣告瓦解。

在1990年代末,美國與西班牙廠商組成「先進巡防艦聯盟」(AFCON),打算設計一系列裝備迷你神盾系統的巡防艦。

此種想像圖就是當時AFCON的提案,排水量2600噸級,裝備AN/SPY-1K輕型相位陣列雷達,每個陣面尺寸只有5 x 5英尺。



2.小神盾先驅:北約NFR-90/台灣ACS

由於以大部分國家的國力,較難購置、維護動輒八、九千噸以上的大型水面艦艇,因此神盾系統能否順利外銷的關鍵,在於是否能成功完成小型化。如同前述,美國曾在神盾系統發展期間,考慮過以五、六千噸的艦體平台,然而評估顯示此種刻意縮小的神盾艦根本難有像樣的戰力。然而在1980年代末期,隨著電子科技的進步,電子元件的體積重量 得以縮小,使得神盾系統的小型化成為可能。發展「小神盾艦」的第一次機會,是1980年代年由多個北約國家進行的北約90年代巡防艦替代計畫(NATO Frigate Replacement,NFR-90),當時總需求高達五十幾艘之譜。

當時美國為NFR-90推動一個名為「北約防空作戰系統」(NATO Air-Wafrare System,NAAWS) 的專案,被要求能同時追蹤、接戰多個目標,有效應付飽和空中攻擊 ,其中又包含以下幾個具體的子項目: 負責長距離對空監視的大量搜索雷達(Volume Search Radar,VSR)、能同時精確追蹤多個目標並指揮飛彈攻擊多個空中目標的多功能雷達(Multi Function Radar,MFR) ,以及擁有點防空自衛以及一定區域防空能力的防空飛彈系統。 顯然地,神盾系統/SPY-1相位陣列雷達是當時能滿足上述需求的最佳選擇,然而以巡防艦作為載台,使神盾系統必須進行適度的簡化與縮水。 美國有四個團隊參與NAAWS的競標,分別以通用電機(GE)、西屋(Westhousing)、休斯、雷松為主承包商。 在美國的參與廠商之中,GE主導的系統自然是神盾系統的縮小版, 其核心是一套由GE航太(即先前研製SPY-1的RCA,此時已經被GE購併)提供神盾系統SPY-1相位陣列雷達縮小衍生而來的「巡防艦相位陣列雷達」(Frigate Phase Array Radar,FPAR) ,仍採用S波段, 每面天線由1056個移相器組成,長、寬各約2.43m偵測距離約為SPY-1A的六成,可為標準SM-2與海麻雀ESSM防空飛彈提供中途導引,能同時滿足VSR與MFR的需求 。此外,GE稍早也曾有自身開發的電子掃描雷達方案,稱為側向波束轉換技術 (Flanking Beam Switching Technique,FAST),採用頻率較高的C波段,天線體積小於FPAR,能安裝於桅杆頂端;不過GE購併RCA之後,就全力發展以SPY-1為基礎的FPAR 。

在相同的時間,台灣也在進行光華一號造艦計畫,第一階段係由美國授權生產七艘派里級飛彈巡防艦(採用後期型規格),第二階段則以派里級的艦體載台為基礎進行大規模修改,換裝先進防空戰系、相位陣列雷達、垂直發射防空飛彈等裝備,大幅強化防空能力;爾後光華一號第二批的案子演變成先進戰鬥系統(Advanced Combat System,ACS)案。由於需求相近,前述參與NFR-90的美國承包商幾乎都同時投入參與ACS,其中GE航太參與的團隊由優利系統(Unisys)主導,堪稱是GE投標NFR-90設計的翻版,採用與FPAR相仿的ADAR-2N雷達系統(相位陣列雷達二型海軍型)以及標準SM-2/垂直發射海麻雀組合,優利系統負責戰系的研發整合。而雷松團隊同樣以C-MAR相位陣列雷達投標ACS,至於休斯則以先前和台灣中科院合作開發的H-930MCS為基礎,推出更新版本參與戰系投標。

然而,上述兩個堪稱「小神盾先驅」的案子,最後都沒有走下去。NFR-90方面,由於參國數量龐大,各國對其需求與理念互異,然而整個計畫卻沒有一個有效的主導者與決議機制,導致對載台基本設計乃至於主要作戰裝備等關鍵規格根本無法取得共識,加上各國對於攸關利益的 系統選擇、工作 量分攤、成本分擔等亦有諸多紛歧,種種因素使得整個計畫裹足不前 、窒礙難行。1989年9月 底NFR-90進行基線審查階段之際,英國突然在宣布退出NFR-90,法國、義大利、西班牙、西德也 在兩個月內跟進離開。在1990年1月荷蘭宣布退出之後,只剩下美國與加拿大的NFR-90便宣告撤銷,而NAAWS也隨之消失。

而在台灣ACS方面,也由於台灣粗估認為ACS首艦造價太貴、技術風險太高,加上1993年底尹清楓命案 重創台灣海軍等內部因素,ACS遂在1995年完成初步定義階段之後遭到取消。NFR-90與ACS都另有專文介紹。



3.小神盾的實現:西班牙F-100

雖然NFR-90與ACS相繼夭折,然而「小神盾」的發展卻不乏機會。洛馬集團繼續推動FPAR與ADAR-2N的縮小版神盾雷達概念,提出了SPY-1F相位陣列雷達。

NFR-90結束後,歐洲各參與國又以各自在NFR-90中支持的設計與系統組合,繼續發展新一代防空艦艇;其中, 英、法兩國在1991年提出未來巡防艦計畫(Anglo-French Future Frigate,AAAF),義大利則在1993年加入此一計畫,而AAAF也因而改名為「下一代共同巡防艦」(Common Next Generation Frigate,CNGF),專案名稱為水平線(Horizon)巡防艦。CNGF使用PAAMS艦載防空系統,是法/義在NFR-90時代力主的FSAF的發展型,飛彈系統就是Aster系列。由於載台設計、主戰裝備的意見紛歧,以及對工作量無法達成共識,英國還是 在1999年4月退出CNGF計畫,自行發展Type-45型飛彈驅逐艦,其防空系統仍然是PAAMS/Aster,不過換用英國自家的Sampson主動相位陣列雷達。

除了CNGF與Type-45之外,曾參與NFR-90的德國與荷蘭,也在1990年簽署一項新巡防艦發展協議,裝備的系統自然是先前兩國在NFR-90時代提議的NAAWS戰系組合,包括APAR主動相位陣列雷達、SMART-L長程搜索雷達、垂直發射的標準SM-2與發展型海麻雀防空飛彈等。在1993年,先前曾是NFR-90參與國的西班牙,決定加入德國與荷蘭的新一代巡防艦計畫,此後該計畫便稱為三國巡防艦(TFC) ,德國方面的專案為F-124,荷蘭為LCF,而西班牙本身的專案名稱為F-100。然而到了1995年,西班牙認為 自身在TFC計畫的核心──艦載防空系統研發中分到的工作量太少,加上APAR主動相陣雷達、戰鬥系統等都要全新研發,風險與成本實在太大,遂 在1995年6月退出TFC計畫,而F-100也隨即改用美國的神盾作戰系統。事實上,就連德國也曾向美國商討採購神盾系統的事宜 ,並付費請洛馬集團(洛馬在1992年購併先前整合研發神盾系統與SPY-1相位陣列雷達的GE雷達電子部門)針對將小神盾與SPY-1F相位陣列雷達整合於F-124艦體之上進行若干初步設計,作為萬一自製系統無法如期完成時的備案。

由於神盾相關團隊才剛離開台灣ACS專案,對於將神盾系統搬上較小載台已經有許多紙上設計,因此在ACS案獲得的相關工程經驗,自然順理成章地應用在F-100之上。因此某種程度上,F-100堪稱ACS的延續,只不過出資的金主由台灣換成了西班牙。與台灣的情況相似,西班牙先前也有在美國授權之下建造派里級巡防艦的經驗,而F-100的載台設計也與派里級的船型有所關連,只不過排水量放大到6000噸級。F-100的戰鬥系統 稱為分散式先進海軍戰鬥系統(Distributed Advanced Naval Combat System,DANCS),使用SPY-1D(F)相位陣列雷達(與早期SPY-1D相較,西班牙F-100的版本採用發射機與天線分離的設計),另外納入一些西班牙挑選的裝備,例如用於控制OTO-Breda 76mm快砲的DORNA光電/雷達射控系統、美國雷松(Raytheon)公司DE-1160 LF艦體聲納、荷蘭西格納爾(Signnal)的DLT-309魚雷射控系統等等。F-100計畫成為艾瓦洛.迪巴贊級(Alvaro de Bazan class),首艦在2000年下水,2002年服役。F-100成為第一 種排水量僅六千噸級、卻配備神盾系統的軍艦,該型艦的成功意味著透過科技的進步、重量的減輕以及適當的設計,神盾系統也能安裝於中型作戰艦艇上,而不再是八、九千噸大洋戰艦的專利;換而言之,神盾艦艇對多數只擁有中、小型海軍的國家而言不再是遙不可及的夢想 。

西班牙自用的F-100巡防艦(左)與外銷給挪威的南森級巡防艦(右),兩者是

第一批實用化的縮小版神盾艦。

3.美國/西班牙先進巡防艦銷售聯盟(AFCON)/挪威南森級巡防艦

當F-100趨近成功之際, 美國洛克希德.馬丁公司(此時已經合併了GE航太)、諾斯洛普.格魯曼(Northrop Grumman)、通用動力(GD)公司旗下的BIW造船廠以及負責承造F-100的西班牙IZAR造船集團在1999年簽約組成先進巡防艦銷售聯盟(The Advanced Frigate CONsortium,AFCON),主要業務為整合神盾作戰系統與武器系統,並開發、銷售一系列發展自F-100、配備神盾系統衍生型與SPY-1相位陣列雷達系列的先進巡防艦。AFCON成立後的第一個 外銷實例是為挪威建造的南森級(Fridjof Nansen class)巡防艦,配備了以神盾戰鬥系統為基礎發展的整合武器系統(Integrated Weapen System,IWS),整合了SPY-1F相位陣列雷達)、MK-82照明雷達、海麻雀ESSM點防禦防空飛彈、包含Spherion MRS-2000艦首聲納與Captas MK2主/被動拖曳聲納的MSI-2005F反潛作戰系統等裝備。南森級巡防艦是目前神盾艦艇族系中噸位最小者,也是目前神盾家族中唯一不以防空為主要任務的成員。在2005年9月13日,南森級首艦南森號(Fridijof Nansen F-310)在首次攔截測試中以一枚海麻雀ESSM短程防空飛彈擊落靶機,這是SPY-1F相位陣列雷達以及外銷版縮小神盾系統的首次成功攔截紀錄。

AFCON規劃的2600噸級新型迷你神盾巡防艦想像圖,裝備AN/SPY-1K輕型相位陣列雷達。

繼南森級之後,AFCON接著開始規劃一 系列新式輕型巡防艦,以滿足小規模海軍的需求,其中便包括配備迷你神盾系統/SPY-1雷達的設計,其艦長102m,寬13.9m,高7m,吃水3.75m,滿載排水量2600ton,艦體具備匿蹤設計,極速達27節,航速15節時續航力4000海里 ,艦體兩側設有穩定鰭,艦上僅需62人操作 (含8名直昇機組員);雖然排水量不大,但憑藉先進科技,此種輕巡防艦可容納縮小版的神盾系統和相位陣列雷達,並擁有齊全的裝備。武裝方面,艦首可裝設一門OTO 76mm快砲 超級快速型(應可換成MK-110 57mm快砲),B砲位設置一到二組四聯裝MK-41垂直發射系統(原本MK-41通常為八管一單元,此外還有四管一單元或兩管一單元等形式 ),裝填ESSM海麻雀防空飛彈。MK-41垂直發射器與艦橋之間設有一具短程防空飛彈發射器, 艦舯以半埋方式安裝兩組四聯裝反艦飛彈發射器,艦尾設有一座直昇機庫與起降甲板,具備完整的直昇機操作能力。艦上的戰鬥系統為神盾系列的縮小簡化版,雷達則是SPY-1系列的最新成員──輕量級的SPY-1K,四面陣列天線位於船艛的塔狀結構內,相位陣列雷達塔兩側則安裝電子戰系統。此外,艦上其他電子系統包括Reutech RSR 210N 導航雷達、Sagem Vigy 20 光電射控儀、SLQ-380 Aldebaran 電子戰系統、SLQ-25A魚雷反制系統、MK-36 SRBOC干擾彈發射系統等;艦橋與機庫上方各裝有一具用來導引ESSM防空飛彈與76mm快砲的射控雷達,而艦首底部設有一具MRS 2000艦首聲納。AFCON表示如果接到訂單,他們能在一年內完成細部設計,並在四年內交付第一艘艦艇。

在2004年初,以色列開始籌畫新一代的巡防艦,有兩組以美國廠商領導的團隊加以競逐,其中一組團隊就是AFCON,以前述兩千噸級「迷你神盾巡防艦」為基礎,配備SPY-1K(V)相位陣列雷達,不過此巡防艦計畫很快就遭到以色列當局擱置 ;經過多年折衝,以色列在2015年與德國簽約建造SAAR6飛彈巡防艦,在德國製造的艦體上加裝以色列EltaMF-STAR固態主動相位陣列雷達系統(詳見SAAR-5艾拉特級巡防艦一文)

4.韓國KDX-3

在1990年代, 韓國決定建造三到四艘擁有強大防空能力的七千噸級(標準排水量)KDX-3飛彈驅逐艦,於2000年11月展開防空作戰系統的評估,競標者包括美國神盾戰鬥系統Baseline7.1版本/SPY-1D相陣雷達的組合、英國BAE的Sampson主動相位陣列雷達/戰鬥管理系統(CMS)以及以荷蘭為首的歐洲多國Thales Naval Nederland集團的APAR/SMART-L雷達組合。經過多次測試與評估, 韓國在2002年7月底宣布KDX-3將採用美製神盾作戰系統,而韓國也將成為繼日本之後第二個擁有神盾艦艇的亞洲國家。神盾系統Baseline7.1能獲得韓國海軍的青睞,主要是神盾系統已經服役20年並不斷精進,發展早已成熟;而在KDX-3甚為重是的反彈道飛彈能力方面,神盾Baseline7.1以及搭配的NAD/NTW等飛彈也已發展多年且趨於完成 。由於朝鮮在2000年代以來大力發展彈道飛彈並多次進行試射,故韓國海軍對反彈道飛彈能力的構建甚為重視。美國一度在2001年12月宣布取消NAD,但是在2003年初又恢復開發。而2000年代才剛進入服役的Sampson與APAR/SMART-L連最基本的艦隊防空能力都還有待驗證,反彈道飛彈能力更尚未起步,配套的Aster-45反彈道飛彈也沒有成形,自然居於下風。

在2013年底,韓國正式確定建造第二批三艘KDX-3,具備反彈道飛彈能力,以因應朝鮮日趨積極的彈道飛彈試射以及核武開發工作。在2015年6月,美國國防安全合作局(DSCA)公布,韓國向美國申請購買三套神盾相關系統,應為神盾Baseline 9/BMD 5.1水平。

5.澳洲AWD

澳洲海軍在1990年代末期提出名為SEA-4000的大型防空作戰艦艇(Air Defense Ship,ADS)計畫,後來改稱防空作戰驅逐艦計畫(Air Warfare Destroyer,AWD),參與競逐的廠商包括美國柏克級Flight2A、西班牙F-100、英國Type-45以及德國放大版F-124(後兩者先後出局)。在2004年8月,澳洲宣布將以神盾Baseline7/SPY-1D(V)相位陣列雷達系統的組合 作為AWD的防空中樞。艦體部分,F-100修改版與柏克級進入了最後的決選,澳洲海軍在2007年6月底選擇了F-100。澳洲海軍打算建造艘 三艘AWD,稱為荷伯特級,首艦預計於2014至2015年服役 。

6.LCS版小神盾艦

除了前述AFCON集團開發的迷你神盾艦之外,由於美國海軍的LCS多功能濱海戰鬥船艦(包括洛馬的LCS-1自由型與通用的LCS-2獨立型)在2000年代逐漸成形, 其三千噸以上的艦體平台也成為迷你神盾系統的選項。此類概念首見於以色列在2005年底展開的LCS-I,打算以洛馬LCS-1型的艦體搭配以色列國產先進 戰鬥系統、電子系統與武器系統(如主動相位陣列雷達、垂直發射的閃電防空飛彈等);雖然此案中以色列的國產系統列為第一優先,但也開啟了小神盾 搬上LCS的先聲。然而,經過評估之後,以色列還是以成本超出預算為由,在2009年7月放棄了LCS-I;不過在這段期間內,洛馬集團也完成了將SPY-1F相位陣列雷達、 迷你神盾系統搬上LCS-1艦體的相關概念研究。

在2006年下旬,傳出沙烏地阿拉伯有意購買美國通用設計的三胴體LCS近岸戰鬥船艦, 並將神盾作戰系統與SPY-1F相位陣列雷達整合到艦上。根據沙國的需求,這種「神盾LCS」必須擁有下列裝備:SYP-1F相位陣列雷達、一門Bofors 57mm快砲、 兩組八聯裝MK-41垂直發射系統(裝填16枚標準SM-2區域防空飛彈或64枚海麻雀ESSM短程防空飛彈)、兩組四聯裝魚叉反艦飛彈發射器、兩座20mm近迫武器系統 、兩座三聯裝324mm魚雷發射器、四具50mm發射器、干擾火箭發射器、通用生產的艦體聲納、水雷偵測/反制系統、可容納SH-60R反潛直昇機的機庫與飛行甲板設施等等。 不過,幾經考量之後,沙烏地阿拉伯似乎打算轉為直接購買柏克級飛彈驅逐艦以及LCS形成高/低搭配。

在2009於新加坡舉型的亞洲國際海洋防務展(IMDEX ASIA 2009)中,洛馬集團展出一種以LCS-1多功能近海戰鬥艦發展而來的迷你神盾艦模型,稱為SCS,希望能拓展東南亞或其他潛在市場對新一代巡防艦等級艦艇的市場。SCS尺寸與LCS-1大致相同,滿載排水量提高到3310噸,配備縮小版的神盾系統,包括在上層結構頂部 增設一個容納四面AN/SPY-1F相位陣列雷達天線的塔狀結構,上層結構前、後各設置一座用於導引防空飛彈的照明雷達,直昇機庫兩側 分別設置兩組八聯裝MK-41垂直發射器單元(共32管),用來裝填標準SM-2飛彈或ESSM海麻雀防空飛彈等武器。 在此模型中,SCS艦首設置一門匿蹤版OTO 76mm快砲,艦體中段以埋入方式安裝反艦飛彈發射器,直昇機庫頂部裝設一門洛馬主導開發的GDM-008千禧年(Millennium,詳見英國海軍區海精靈級巡防艦一文)35mm自動化防空/反水面快砲,作為近迫防禦之用。

不過,即便迷你神盾再微型化,相位陣列雷達系統仍須佔據相當體積重量,並必須安裝於高處;如果安裝在僅3000噸級的載台上,適航性注定相當有限,只適用於小規模的近岸海軍;而縮小相位陣列雷達天線孔徑也將使偵測性能大打折扣。而對於多數買得起神盾艦艇的客戶,對於艦艇的作戰能力要求也高,寧可花更多錢買正規的神盾艦艇,如日本、 韓國直接引進完整的大型神盾驅逐艦;即便是資源較為有限或人力較為缺乏的海軍如澳洲、西班牙,引進的神盾艦也屬於六千噸級中型艦艇(根據實際經驗,西班牙F-100的6000噸級排水量,大概是搭載完整神盾系統的底限),在部分犧牲武器籌載和射控頻道數量的情況下,盡可能保持完整的神盾偵蒐/計算機能以及合格的航洋作戰能力。而真正的小國近海海軍,大多數沒有高強度作戰需求,或者沒有能力負擔三千噸級的迷你神盾。因此,這樣的小型先進防空艦艇市場是否存在,還有待時間檢驗。


其他

在2006年11月,洛馬集團提供印度關於出售三套神盾系統的採購意願書, 並在2007年4月24日由印度國防部長在該國下議院中證實。印度海軍 初步規劃建造三艘神盾艦,並整合印度開發的布拉莫斯(Brahmos)反艦飛彈與烈火戰區彈道飛彈(印度先前已有在軍艦直昇機庫內裝置舉升式彈道飛彈發射系統的先例),強化其對地威嚇與對艦攻擊能力。印度將借助三艘神盾艦在偵測、指管通情以及防空反艦能力上的優勢,進一步確保印度從馬達加斯加至麻六甲海峽海域的制海權。 在2009年5月的IMDEX 2009軍事防務展中,洛馬方面表示如果印度有意願,將能與日韓一樣獲得神盾系統,並表示一旦成交,洛馬將轉包部分周邊零組件給印度廠商,使印度國防廠商在此案中受惠。然而,由於在印度Project 15/15A飛彈驅逐艦計畫中,已經明確將資源集中在與以色列合作的MF-STAR主動相位陣列雷達和Barak-2區域防空飛彈系統, 之後轉而採用神盾的可能性微乎其微。
