LCS濱海戰鬥艦(3)

外銷版LCS想像圖,配備比美國自用版更高檔的裝備如SPY-1F相位陣列雷達、MK-41垂直發射器等。

此種版本始於為以色列開發的LCS-I(以取消),爾後又發展出SCS小神盾艦。

通用在2000年代後期提出以獨立級演升出小神盾艦的想像圖,頂部加裝SPY-1F相位陣列雷達,後部船艛上以及

船艛兩側裝置MK-41垂直發射器(共四組八聯裝) 。當時外傳沙烏地阿拉伯對此種設計感到興趣,不過後來沒有下文。

洛馬集團在2008年歐洲海軍展中展出的SCS小神盾艦,以LCS-I為基礎推出、搭配SPY-1F相位陣列雷達與迷你神盾系統而成。

洛馬在2012年歐洲海軍展(Euronaval 2012)中展出的多任務戰鬥艦艇(MMC)的想像圖,以LCS的基本設計搭配

相位陣列雷達、先進戰鬥系統與比美國原版LCS更強的武器系統(包含垂直發射器、反艦飛彈等)而成。

由上而下分別是長度150m、118m、85m等三種構型。

洛馬集團在2014年歐洲海軍展(Euronaval 2014)展出名為多任務水面戰鬥船艦(Multi Mission Surface Combatant)

的構型,以自由級近海戰鬥艦的船型為基礎並大幅強化正規作戰能力。艦首配備一座OTO 76mm快砲、

MK-41垂直發射器,並配備魚叉反艦飛彈以及RAM防空飛彈等武裝。注意艦橋頂部

裝有一個塔式桅杆結構,整合了包括戰術偵測、導航、電子戰等系統的平板陣列天線。

(上與下)洛馬集團在2015年新加坡國際海事防務展(IMDEX 2015)中展出的LCS的90m長輕巡防艦版,改用傳統式

船身、雙軸螺旋槳推進,艦首可設置三個MK-41垂直發射管,並配備76mm快砲、魚叉反艦飛彈、RAM防空飛彈、

324mm魚雷發射器等。此設計主要是針對一般小國海軍的近岸防衛需求,因此捨棄了LCS的高速能力。

艦尾仍設有任務艙以及跳板艙門,可以收放RHIB小艇。



洛馬集團推出的多用途水面作戰(MMSC),是基於自由級進的防空衍生型,美國提案出售給沙烏地阿拉伯的

防空艦艇就是此一型號。MMSC的設計擁有較強的正規武裝,包括兩組八聯裝MK-41垂直發射器(直昇機庫兩側)、

八枚魚叉反艦飛彈、一套SeaRAM近程防空飛彈、OTO 76mm艦砲、兩組三聯裝魚雷發射器等,主桅杆頂配備

一座TRS-4旋轉主動式相位陣列雷達以及兩部用來導引76mm快砲與ESSM防空飛彈的SAAB Ceros 200射控雷達。

2018年1月舉行的海軍水面作戰研討會(Srface Navy Association's National Symposium,SNA 2018)中,

洛馬集團展出售予沙烏地阿拉伯的MMSC的模型。與上圖(SNA 2016展出的版本)相比,可以看出SNA 2018展出的版本

只在艦首裝置一座MK-41垂直發射單元(SNA 2016的版本是在機庫兩側各裝一組,共16管);此外,SNA 2016的版本

兩側各有一個艙門裝置MK-32魚雷發射管,而在SNA 2018的版本似乎沒有出現。

SNA 2018中,洛馬集團展出售予沙烏地阿拉伯的MMSC的模型上部特寫。可以看到六聯裝誘餌發射器、

兩座Nexter Narwhal 20mm遙控武器站、兩組四聯裝魚叉反艦飛彈發射器、一座瑞典SAAB的Ceros 200射控雷達

(艦橋頂還有一座)、一座SeaRAM海公羊短程防空飛彈發射器等。

 ──by captain Picard


回上頁





LCS的外销:

為了集合北約國家的力量進行開發,並開拓未來的潛在國外市場, 美國LCS計畫曾依據美國、英國、法國、德國、義大利在1996年構建的國際合作機會團體(International Cooperation Opportunities Group,ICOG)架構,劃分為九個部分,由五國分別主導。ICOG的主要目的是解決以上各國在軍事統合方面的問題,例如延伸空中防衛、戰鬥識別、後勤與通訊等等。ICOG在海軍科技上的業務包括艦體、推進系統、網路、資料鏈、與武器系統等等。ICOG將LCS劃分的九個部分如下:

1.未來推進與電力提供(例如燃料電池系統),由德國負責領導。

2.近岸戰鬥系統(Littoral Combat System),由英國主導。

3.整合天線系統(Integrated Antenna Systems,IAS),由法國主導。

4.艦砲模組以及延伸裝備,由義大利領導。

5.通用光電/雷射目標指示系統(Common Opto-Electric Laser Detection Systems,COLDS),由德國領導。

6.無人載具研發,由法國領導。

7.介面、標準與開放式架構,由美國領導。

8.艦體材料與高速船體結構,由美國領導。

9.損壞管制與人力需求規劃,由義大利領導。

以上九個部分被稱為Phase 1,各項工作在ICOG五國的共同監督下進行,並受到五國制訂的最終SOW(Statements of Work)來主導。此項分工計畫在2004年1月展開,並以12~18個月的週期輪流進行。至於進一步的Phase 2則需視Phase 1的結果來決定。

當然,這項計畫並沒有付諸實行。



以色列LCS-I/SAAR-5+(未成):

在美國海軍的需求中,LCS只是一種檔次較低的多功能艦艇,本身的正規作戰火力不強,倚賴資料傳輸科技與其他友軍單位遂行緊密的網基協同作戰; 然而,LCS潛在的國外客戶均不具備如美國般強大而分工明確的海上力量,其規模有限的海軍需要 火力更強且擁有獨立作業能力的艦艇。由於LCS高度模組化的彈性設計,要變更設計、安裝更高檔作戰裝備並非難事 ,這就是外銷版LCS的概念。美國外銷版LCS的研究始於以色列的新艦計畫,稱為LCS-I;根據詹氏年鑑的說法,「I」不僅代表以色列(Israel), 也可雙關為「國際型」(International)。洛馬相關主承包商希望透過與以色列廠商合作的經驗,不僅吃下以色列海軍的訂單, 並藉此發展出能滿足國外客戶需求的新型中小型艦艇來攻佔市場。

在2000年代,以色列開始規劃新一代水面艦艇的建造。在2004年放棄名為哥吉拉(Gonzilla)的萬噸級大型艦,以色列又推出 SAAR-5+輕型巡防艦計畫,將目標瞄準美國正進行中的LCS;相較於原本1200噸級的SAAR-5,LCS三千噸的排水量顯然大上許多。 在2005年10月,以色列國防部與洛馬集團針對LCS的設計開發,在以色列舉行研討會, 共有多家以色列國防廠商代表以及美國海軍官員與會;而美國雷松公司也針對LCS的戰鬥系統 開發議題,與以色列國防工業公司(IAI)進行會談。

在2005年12月,以色列展開了一項為期二年的研究,探討LCS的基本設計是否能滿足以色列海軍未來的需求 ,並研究如何充分利用以色列國防產業現有的整合與研改能量(這些向來是以色列的強項),而美國的洛馬以及雷松開始 與以色列國防產業進行接洽,研擬發展以色列版LCS所需的套件。以色列對於LCS的研究幾乎集中於洛馬的海刃型,而洛馬也非正式地稱此設計為LCS-I; 但是,通用的三胴體設計也沒有被完全排除在考量範圍之外。 在2006年2月,洛馬集團接收到以色列海軍第一份合約,研究LCS-I的可行性,並於2007年4月完成。

根據以色列對SAAR-5+的初步要求,艦上將配備四面固定天線的相位陣列雷達系統,優先的選項是以色列Elta公司開發的EL/M-2248 MF-STAR輕型主動相位陣列雷達(詳見SAAR-5一文),其他候選者還包括美國SPY-1F相位陣列雷達;艦上主要武裝為MK-41垂直發射系統 ,配備以色列與印度在2006年1月27日簽約合作開發的閃電(Barak)-8區域防空飛彈(彈長4.5m,終端主動雷達導引,射程70~100km) 與美製VLA反潛火箭,整體防空與攻擊火力都遠高於現役的SAAR-5級 。其他SAAR-5+考慮使用的武器還包括魚叉反艦飛彈、MK-32魚雷發射器、以色列自行開發的颱風(thyphoon)遙控穩定式機砲系統等等 。由以上觀之,LCS-I儼然是以LCS為基礎發展的「小神盾艦」 ;而是否能成功在LCS艦體上整合固定式相位陣列雷達,並且不會過份地降低適航性能,是SAAR-5+初期可行性研究的重點 項目。以色列預估SAAR-5+的標準排水量約在2800~3000ton之譜,艦體可能會因應艦上的裝備而有所加長 。

以色列版LCS-I想像圖

在2007年11月,美國海軍與洛馬集團簽署一份價值230萬美元的外銷合約,繼續為以色列的LCS I進行初步概念設計,包括確定艦上戰鬥系統的技術參數與費用;這個階段持續9個月,分別評估洛馬SPY-1F相位陣列雷達與以色列EL/M-2284 MF-STAR相位陣列雷達與艦上戰鬥系統的整合效果,並將LCS原本的COMBATSS-21戰鬥系統與以色列海軍指揮控制系統(IC2)之中,據此制訂技術架構、高層規格以及成本。在這項測試之中,整合的武器系統將包括MK-41垂直發射系統、閃電防空飛彈 垂直發射系統以及颱風遙控機砲系統。根據美國防衛協會(US Defense Security Cooperation Agency)在2008年7月16日的消息,以色列打算購買四艘LCS-I,包含艦體、裝備、彈藥、系統整合、測試、訓練、 後勤維修在內的完整合約總值粗估為19億美元左右,參與的美國廠商包括洛馬集團海洋與感測系統(Lockheed Martin Maritime Systems and Sensors, Moorestown, NJ與Lockheed Martin Maritime Systems and Sensors, Eagan, MN)、通用動力武器系統( General Dynamics, Armament Systems, Burlington, VT)、雷松裝備部門(Raytheon Company, Equipment Division, Andover, MA)以及雷松整合防衛系統(Raytheon Integrated Defense Systems, Waltham, MA)。根據目前最新版本的想像圖,LCS-I的武裝裝備包括兩組分別位於直昇機庫兩側的八聯裝MK-41垂直發射系統(裝填ESSM短程防空飛彈等武器) 、兩組位於尾艛兩側的閃電二型(Barak II)短程防空飛彈垂直發射器、一座位於艦首的MK-15 Block 1B方陣近迫武器系統、半埋安裝於艦舯的兩組四聯裝魚叉反艦飛彈系統、兩座隱藏於兩舷艙門內的三聯裝MK-32魚雷發射器 、兩座位於艦首甲板兩側靠近船艛處的颱風遙控穩定式機砲等,射控系統包括兩座用來導引閃電II型防空飛彈的Elta EL/M-2221 GM STGR射控雷達、艦橋上方一座用來導引ESSM短程防空飛彈的射控雷達。艦上的作戰中樞有兩種選擇,第一是COMBATSS-21戰鬥系統搭配SPY-1F(V)相位陣列雷達以及MK-99海麻雀防空飛彈射控系統,第二種則是整合式船艦自衛系統(Ship Self-Defense System,SSDS)的衍生型,而資料傳輸方面則配備Link-16以及以色列的指揮/通信系統;電子戰系統也由以色列自製,包括電子反制/支援系統、水下反制系統以及以色列海軍制式的Elbit Deseaver 72聯裝干擾彈發射器等。

在2008年,以色列海軍向美國提出招標徵詢書,評估LCS-I的造價。 依照原本的計畫,以色列打算在2009年編列首批兩艘LCS-I的建造預算,以色列希望能在2009年編列兩艘LCS-I的預算,並開工建造第一艘LCS-I,首艦於2015年成軍, 最終購買多艘(可能達10艘左右)來全面取代現役SAAR-4/4.5飛彈巡邏艦。然而,鑑於LCS成本不斷攀高,以色列粗估艦體平台加上自製戰鬥系統、電子與武器裝備 整合的經費,平均每艘恐將超過6億美元,遠遠高於以色列對於每艘艦艇設下的4.5億美元上限。因此,以色列海軍在2009年7月放棄LCS-I,也意味著更迭多次的以色列 新艦計畫再度推翻重來。除了LCS之外,諾格集團也曾提議以SAAR-5的平台為基礎,為以色列發展新型巡邏艦,不過同樣也由於預算因素而被以色列拒絕。 而以色列的後續計畫,是引進國外現成性能成熟且成本適中的中小型巡防艦設計, 配備以色列開發的作戰系統、雷達與Barak-8防空飛彈。 最後,以色列在2015年5月與德國正式簽約購買四艘衍生自K130的巡防艦作為平台。

洛馬SCS水面作戰艦艇/MMC多任務戰鬥艦艇

雖然以色列LCS-I案最後觸礁,但是作為神盾作戰系統的主承包商,LCS-1仍將是未來洛馬集團推銷小神盾巡防艦的主要平台選擇之一。 在2008歐洲海軍展中,洛馬集團展出一種以LCS-1多功能近海戰鬥艦發展而來的迷你神盾艦模型,稱為水面作戰艦艇(Surface Combact Ship,SCS),希望能拓展東南亞或其他潛在市場對新一代巡防艦等級艦艇的市場。

美國洛馬集團在2008年歐洲海軍展(Euronaval 2008)展出的水面作戰艦艇(SCS)模型,基本上

就是2008年展出的LCS小神盾艦艇,配備AN/SPY-1F相位陣列雷達、32管MK-41垂直發射器等。

SCS尺寸與LCS-1大致相同,滿載排水量提高到3310噸 ,不少基本設計延續LCS-I的階段性成果,並配備縮小版的神盾系統,包括在上層結構頂部 增設一個容納四面AN/SPY-1F相位陣列雷達天線的塔狀結構,上層結構前、後各設置一座用於導引防空飛彈的照明雷達,直昇機庫兩側 分別設置兩組八聯裝MK-41垂直發射器單元(共32管),用來裝填標準SM-2飛彈或ESSM海麻雀防空飛彈等武器。 在此模型中,SCS艦首設置一門匿蹤版OTO 76mm快砲,艦體中段以埋入方式安裝反艦飛彈發射器,直昇機庫頂部可選擇裝設一座MK-15 Block 1B方陣近迫武器系統或一門洛馬主導開發的GDM-008千禧年(Millennium,詳見英國海軍區海精靈級巡防艦一文)35mm自動化防空/反水面快砲。 此外,艦首下方設置一個中頻主/被動聲納。  雖然以防空作戰為主,SCS仍保留原本LCS-1設於直昇機甲板下方的大型艙房、位於艦體側面的駛進/駛出艙門與艦尾供RHIB小艇收放的艙門,顯示仍兼顧多用途與特種作戰能力。

隨後洛馬集團進一步以這種小神盾版LCS為基礎,發展出名為多用途作戰(Multi-Mission Combatant,MMC)的艦艇系列,以LCS的設計為基礎進行衍生 ,客戶可根據需求選擇艦體尺寸與裝備。在2012年歐洲海軍展(Euronaval 2012)中,洛馬展出三種MMC方案,艦體長度分別是85m、115m與150m(115m即是LCS-1的長度),標準排水量介於1800噸至3500噸。

其中,MMC 85m與115m為巡邏艦版,主要著眼水面巡邏、近距離防空與反潛作戰,兩者裝備相似,上層都配置一個容納輕型相位陣列雷達的塔狀結構(外型類似澳洲CEA公司的CEA-FAR系列主動相位陣列雷達),艦首配置一座中口徑火砲,火砲後方設置一套垂直發射器,上部構造後段容納兩組四聯裝魚叉反艦飛彈發射器,直昇機機庫上方裝置一座MK-49 21聯裝公羊(RAM)短程防空飛彈發射器以及兩座遙控機砲,而兩舷艙門內各有一組MK-32三聯裝324mm魚雷發射器,艦上搭載一架反潛直昇機;而兩者武裝主要的不同,在於85m版巡防艦只有裝置一個四管的垂直發射單元,而115m版則為一個正常的八聯裝MK-41單元,裝填的顯然是ESSM近程防空飛彈,以CEA-FAR雷達的X波段版本進行照射導控。

至於MMC 150m版則為巡防艦版本,以2008年展出的SCS為基礎進一步加長艦體並強化武裝,無論艦砲火力或防空火力都進一步增強,艦首裝置一座MK-45 Mod 4 127mm62倍徑艦砲,艦上總共有五組八聯裝MK-41垂直發射單元共40管,其中艦首主砲後方一座,而直昇機庫兩側各設置兩組,可裝備標準SM-2與ESSM防空飛彈;八枚魚叉反艦飛彈、21聯裝RAM防空飛彈與魚雷發射器的配置仍與85m與115m版相同,此外魚叉反艦飛彈位置後方仍保有兩個與LCA-1相同的任務模組空間,能裝置兩組MK-46 30mm火砲之類的武器。150m版使用縮小的神盾戰鬥系統,配備一個裝有四面AN/SPY-1F相位陣列雷達的塔狀結構,以及兩組搭配的照明雷達。

MMC保持LCS的高速特性,號稱最高航速可達40節,並著重提高自動化程度,洛馬宣稱只要40名人員(相當於美國海軍LCS核心組員的編制)就能操作。 如同前文所述,2014年上旬美國海軍開始研究後繼於LCS的小型水面作戰艦艇,洛馬集團便表示MMC的概念與彈性能完全滿足美國海軍的需求,例如能將主機換成美國海軍慣用的LM-2500燃氣渦輪來降低成本(如此就會犧牲高速性能),或者將艦體加長到140公尺左右來裝置標準SM-2區域防空飛彈系統等。

依照2014年9月初的消息,洛馬集團提交美國海軍小型水面作戰武力(Small Surface Combatant Task Force)的提案中,主要的一種方案基於現在的自由級略微放大,長度略增為118m,滿載排水量增至3600噸,將原本幾種列為任務模組的裝備轉為艦上的基本裝備(包含聲納),配備垂直發射系統以及偵測距離更遠的新雷達等,艦首主砲可為57mm或76mm;此外,洛馬也表示艦體可進一步加長7到10公尺,以容納更多裝備。 不過最後美國海軍決定使用的SSC構型並不包括加裝垂直發射的SM-2/ESSM防空飛彈系統。

在2015年10月20日,美國國防部宣布出售沙烏地阿拉伯四艘衍生於自由級的多用途水面作戰(Multi-Mission Surface Combatants,MMSC)船艦,配備TRS-4D相位陣列雷達與ESSM防空飛彈(由MK-41垂直發射系統發射),咸信是與MMC類似的概念。詳見下文。



通用奧斯特 三體版神盾LCS:

除了以色列之外,2005年底也傳出沙烏地阿拉伯對LCS產生了高度的興趣。沙烏地阿拉伯打算在2007年下單採購6至8艘新型巡防艦,幾經評估研究後,沙國 似乎考慮將美國神盾作戰系統與SPY-1F相位陣列雷達搬到LCS的艦體上, 並傾向採用擁 較大升級餘裕的獨立型三體設計。

根據沙國的需求,這種「神盾LCS」必須擁有下列裝備:SYP-1F相位陣列雷達、一門Bofors 57mm快砲、四組八聯裝MK-41垂直發射系統(裝填16枚標準SM-2區域防空飛彈與64枚海麻雀ESSM短程防空飛彈)、兩組四聯裝魚叉反艦飛彈發射器、兩座20mm近迫武器系統、兩座三聯裝324mm魚雷發射器、四具50mm發射器、干擾火箭發射器、通用生產的艦體聲納、水雷偵測/反制系統、可容納SH-60R反潛直昇機的機庫與飛行甲板設施等等。根據美國初步估計,這種神盾版 獨立型的滿載排水量將增至3120ton左右,航速比原版略為降低,不過最大速度仍有40節之譜 ;然而由於上層結構加裝沈重的SPY-1F相位陣列雷達系統,顯著地增加了上部重量以及受風面積,故咸信這種神盾版GDMMC的耐海能力將有顯著的降低(前述洛馬LCS-I/SCS也會遇到類似問題)。此種獨立型衍生的三體神盾LCS設計中,船艛頂部加裝包含四面SPY-1F相位陣列雷達 天線的結構以及兩座SPG-62照明雷達,船艛結構經過修改,船艛兩側各裝一組八聯裝MK-41垂直發射器,後部船艛上(直昇機庫之前)裝置另外兩組八聯裝MK-41,共計32管,船艛前方B砲位安裝兩組四聯裝魚叉反艦飛彈,艦體後部兩側各設置一組MK-32三聯裝魚雷發射器。

然而,由於LCS的載台尺寸容積有限,即便勉強安裝縮小版神盾系統,其性能與防空飛彈攜帶量勢必大打折扣;此外,天線孔徑大幅縮水的SPY-1F,也無法朝反彈道飛彈方面升級 (對抗伊朗的潛在彈道飛彈威脅)。因此在2011年6月,又有消息傳出,沙烏地阿拉伯打算購買具備反彈道飛彈能力的柏克級飛彈驅逐艦,數量可能為2艘,並搭配若干低檔的LCS艦艇。



洛馬MMSC沙烏地阿拉伯版

在2015年,沙烏地阿拉伯開始美國海軍提交關於全面更新沙烏地阿拉伯東部艦隊的需求意向書(letter of request,LoR) ,此計畫稱為沙烏地阿拉伯海軍擴充計畫第二階段(Saudi Naval Expansion Program II ,SNEP II。,另有專文介紹),總價值高達160至200億美元。

在2015年9月初,消息傳出美國與沙烏地阿拉伯即將簽署造艦合約,沙烏地阿拉伯將向洛馬集團購買近岸巡防艦,咸信就是洛馬集團的自由級的衍生型。沙烏地阿拉伯購買的自由級衍生型咸信將是前述四艘較高檔次的防空巡防艦, 預估佔整個東部艦隊更新計畫總值的20至25%。

在2015年10月20日,美國國防部正式通知國會,將對沙烏地阿拉伯進行一筆軍售,以四艘從自由級發展而來的多用途水面作戰(Multi-Mission Surface Combatants,MMSC)船艦為核心,整個軍售包裹價值112.5億美元,其中主要防禦裝備(Major Defense Equipment,MDE)價值約43億美元。依照美國國防安全合作局(Defense Security Cooperation Agency,DSCA)公布的資料,這筆軍售中關於多用途水面作戰(Multi-Mission Surface Combatants,MMSC)船艦的相關項目包括:

1.四艘衍生自自由级的MMSC船艦。

2.五套裝備於艦上的COMBATSS-21戰鬥管理系統(四套裝艦、一套備用)

3.五套空中巴士防衛與太空(Airbus Defense & Space)集團的TRS-4D主動電子掃描雷達(Active Electronically Scanned Array,AESA)(四套用於裝艦,一套備用)。

4.五套具備Mode 4/5的UPX-29敵我識別器(IFF)(四套用於裝艦,一套備用)。

5.五套緊致型低頻主/被動變深聲納(Compact Low Frequency Active Passive Variable Depth Sonar)(四套用於裝艦,一套備用)。

6.八套八聯裝MK-41垂直發射器,每艘安裝兩套共16管。

7. 532枚RIM-162發展型海麻雀(Evolved Sea Sparrow Missiles,ESSM)防空飛彈,其中128枚裝艦備戰(每艘32枚,佔用8個MK-41發射管),20枚用於測試和訓練,384枚作為庫存。

8.五套AN/SWG-l (V)魚叉反艦飛彈艦載指揮發射控制系統(Harpoon Ship Command Launch Control Systems)(四套用於裝艦,一套備用)。

9.八組雙聯裝魚叉反艦飛彈發射器,每艘安裝兩組四聯裝共八枚。

10.48枚RGM-84魚叉(Harpoon)Block 2反艦飛彈,其中32枚裝艦,16枚用於測試訓練

11.五套MK-15 Mod 31海公羊(SeaRAM)近迫防禦系統(四套用於裝艦,一套備用)。

12.  188枚RIM-116C公羊(RAM)Block II短程防空飛彈供SeaRAM系統使用,44枚裝艦備戰(每艘11枚),12枚用於測試和訓練,132枚作為庫存。

13.五套MK-75 76mm 62倍徑快砲( OTO Melara 76mm砲的美國版)(四套用於裝艦,一套備用)。

14. 48挺0.5吋(12.7mm)機槍,40挺裝艦(每艘10挺),8挺備用。

15.具有抗干擾能力(Selective Availability Anti-Spoofing Module,SAASM)的全球定位系統/精確定位服務系統( Global Positioning System/Precise Positioning Service,GPS/PPS)導航套件。

而此項軍售清單中其他項目包括:SAAB的Ceros 200射控雷達(採用X/Ku頻,為76mm快砲與ESSM飛彈提供射控)、法國Nexter的Narwhal 20mm遙控機砲、Link 16資料鏈、協同企業區域資訊交換系統(Combinded Enterprise Reginal Information Exchange System,CENTRIXS)、自動化數位網路系統、AN/SLQ-25A海女精靈(Nixie)魚雷反制系統、Argon ST WBR-2000電子截收系統(Electronic Support Measure,ESM)、ALEX自動誘餌發射系統(Automatic Launch of Expendables)、ARC-210無線電等。此外,還包括相關的後勤與零附件、技術文件、人員訓練課程,以及由美國政府提供的工程/技術/後勤支援服務等等。

洛馬集團在2016年1月水面艦艇協會研討會(SNA 2016)中展出的沙烏地阿拉伯版LCS模型。

稱為多用途水面作戰(MMSC)。

洛馬集團在2016年1月水面艦艇協會研討會(SNA 2016)中展出針對沙烏地阿拉伯的MMSC模型。

會展中,洛馬廠商代表表示後部SAAB Ceros 200射控雷達的安裝位置仍有待評估,因為前方SeaRAM

近迫防禦系統可能會妨礙其視線。與原版自由級相較,MMSC上層結構後部重新佈置,

取消原本安裝MK-46 30mm機砲等水面作戰模組的空間,用這些空間來佈置兩組四聯裝魚叉

反艦飛彈發射器、兩組遙控機砲、射控雷達等武裝;此外,機庫兩側各有一個

MK-41八聯裝垂直發射單元,船艛兩側各有一個艙門裝置MK-32魚雷發射器。

洛馬集團在2018年1月水面艦艇協會研討會(SNA 2018)展出的沙烏地阿拉伯版MMSC模型。

與兩年前的構型相較,2018年版的八聯裝MK-41發射器只剩一組,移到船艛前部甲板;此外,

原本兩舷艙門內的三聯裝MK-32魚雷發射器也不見蹤影。

此外,在2015年8月時,美國國防部已經宣布出售10架MH-60R反潛直昇機給沙烏地阿拉伯(價值19億美元),作為對沙烏地阿拉伯東部艦隊更新計畫的一部份軍售,勢必也配備於MMSC上。

依照2016年1月11日美國防務新聞(Defense News)的報導,沙烏地阿拉伯對於前述美國DSCA宣布的這筆軍售的價格與交付時程並不滿意,雙方仍在交涉中。據報導,沙烏地阿拉伯駁回了美國在2015年11月22日針對此軍售向沙烏地阿拉伯提交的需求意向書(Letter of Offer and Acceptance,LoA)。沙烏地阿拉伯除了認為美方報價過於昂貴之外,也不滿意美方開出的設計/開發時程;依照部分消息指出,美方在LoA中表示首艘MMSC會在專案啟動後7年建成交付(包含細部設計、系統研發整合、測試、交付以及後續改善等)。

在2017年5月20日,隨著美國總統川普(Donald Trump)訪問沙烏地阿拉伯,白宮也宣布價值1100億美元的對沙烏地阿拉伯軍售包裹並立即生效;依照不具名的官員對媒體透露,此一軍售包裹包括150架UH-60黑鷹(Blackhawk)直昇機(價值60億美元)、THAAD陸基戰區彈道飛彈防禦系統(價值10億美元)、四艘LCS多功能船艦( 船艦等主要項目價值60億美元,所有相關項目總價值約110億美元)。這筆軍售有助於修復先前在歐巴馬任內受損的沙烏地-美國關係。

在2018年3月初,消息傳出位於馬里蘭州巴爾的摩的洛馬集團(Lockheed Martin Corp., Baltimore, Maryland)即將獲得48億1169萬145美元的合約,為沙烏地阿拉伯訂購的四艘MMSC船艦進行先期備料(long-lead-time material)工作,此項合約相關工作會在2024年全部完成。

沙烏地阿拉伯版的MMSC的正規作戰能力大幅強化,電子裝備自由級同系列的COMBATSS-21戰鬥管理系統、TRS-4主動相位陣列雷達、兩具用來導引76mm快砲與ESSM防空飛彈的SAAB Ceros 200射控雷達(艦橋頂與直昇機庫頂上各一座)、光電火砲射控系統、一套主/被動拖曳陣列聲納(例如法國Thales CAPTAS)、Argon ST WBR-2000電子截收系統、ALEX自動誘餌發射系統、AN/SLQ-25A海女精靈反魚雷誘餌系統等,武器裝備包括一座MK-75 76mm 62倍徑快砲、艦首一組八聯裝MK-41垂直發射器單元(SNA 2016展出的早期版本有兩組MK-41八聯裝發射器,安裝於艦尾船艛兩側,但SNA 2018展出的最終版本刪減為一座)、垂直發射的ESSM短程防空飛彈( 四枚裝填於一個MK-41發射管,共裝填32枚)、八枚魚叉反艦飛彈、一座SeaRAM短程防空飛彈系統、兩座Nexter的Narwhal 20mm遙控機砲(較早期的規劃是美製MK-38 颱風25mm遙控機砲)等 ,艦上並可搭載一架MH-60直昇機與一艘11m長的RHIB快艇。此外,SNA 2016展出的MMSC模型在船艛中部兩側各有一個艙門,裡面裝置MK-32三聯裝魚雷發射器,但在SNA 2018展出的版本似乎遭到取消。

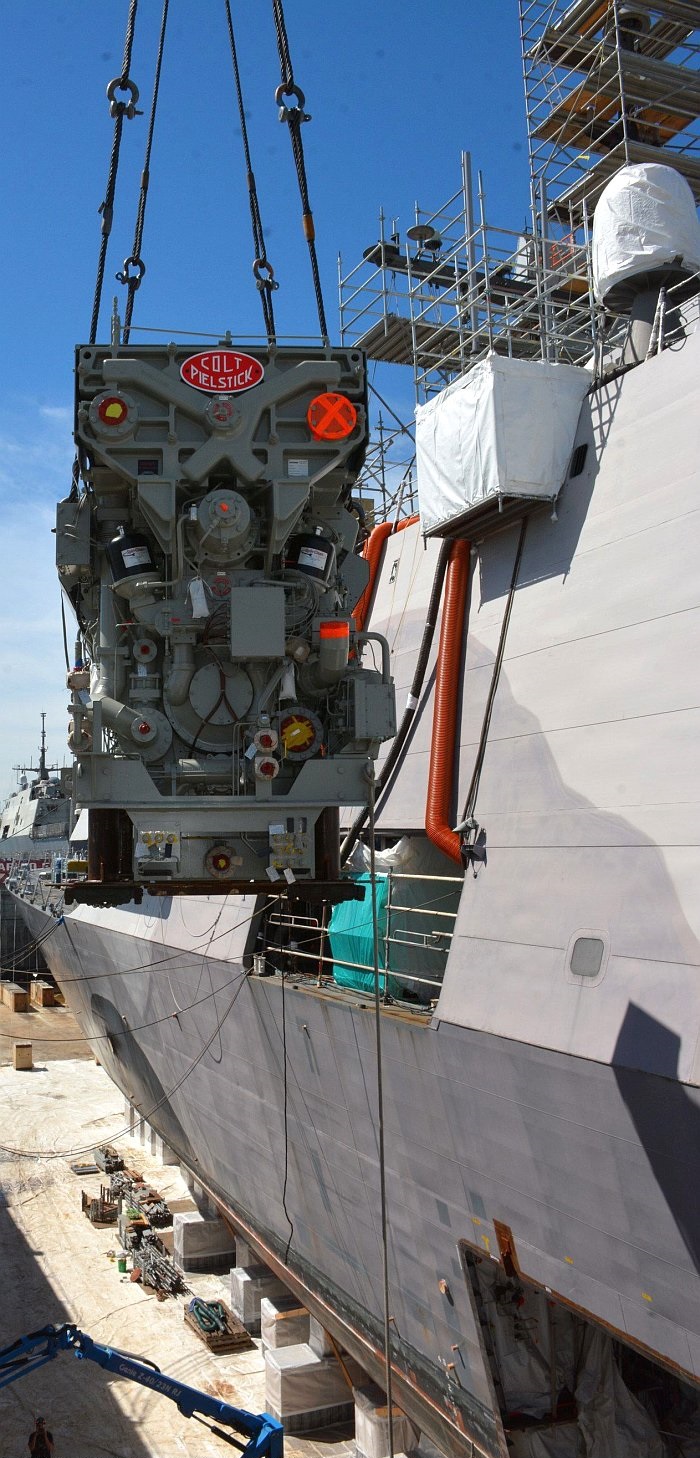

依照洛馬集團的數據,沙烏地阿拉伯版MMSC的艦體長387英尺(117.96m),與後續的自由級(LCS-3起)相當,編制110至130人 ,沿用與自由級相同的推進系統(包含兩部Rolls Royce MT-30燃氣渦輪、兩部Colt-Pielstick 16PA6B STC柴油機,驅動兩部水噴射推進器),最大航速30節以上,航速10節時續航力5000海里。與原版自由級相較,沙烏地阿拉伯版MMSC取消了模組化的任務能力。



日本小型戰艦:

在2014年3月4日,美國駐日本大使與日本外務大臣在東京簽署協議,依照美日共同防禦協定,由美國轉移LCS的技術給日本,用來設計、建造日本新一代小型作戰艦艇 ,以強化日本近海與離島水域的防禦。此型艦艇稱為30DX,參考LCS的技術,排水量3000噸級,採用單船體,結合雙軸螺旋槳與水噴射推進器,最大航速可達40節。
