派里級飛彈巡防艦-山繆.羅伯特號(FFG-58)受損圖片集

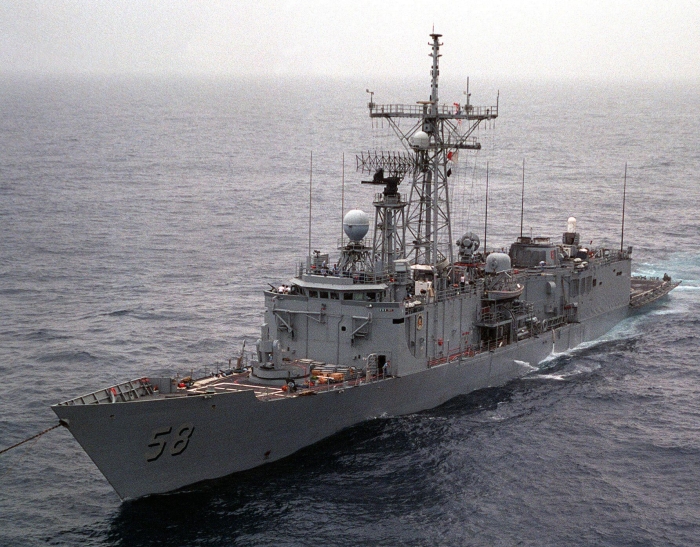

1988年4月14日兩伊戰爭末期，派里級艦山繆.羅伯特號(USS Samuel B. Roberts FFG-58 ）在波斯灣中部
中了伊朗佈放的水雷，嚴重受損，但靠著艦上人員出色的損管而存活。此為該艦控制住災情後
被友艦拖帶回巴林的情況。

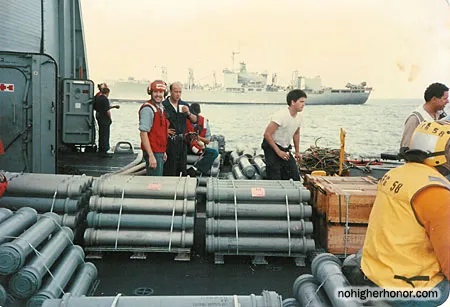

由於艦內火勢靠近76mm砲彈藥庫，山繆.羅伯特號的人員組織人鏈將砲彈
一一傳送到甲板上。背景是補給艦聖胡安號（USS San Jose T-AFS-7）

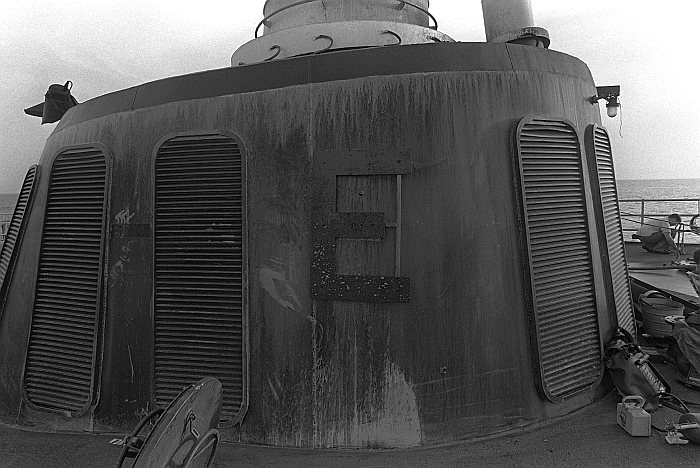

山繆.羅伯特號中雷後，上層船樓排氣道的位置因漏油而發生大火，煙囪右側因為油料外洩的火災而燻黑。
1988年4月14日兩伊戰爭末期，派里級艦山繆.羅伯特號(USS Samuel B. Roberts FFG-58 ）在波斯灣中部中了伊朗

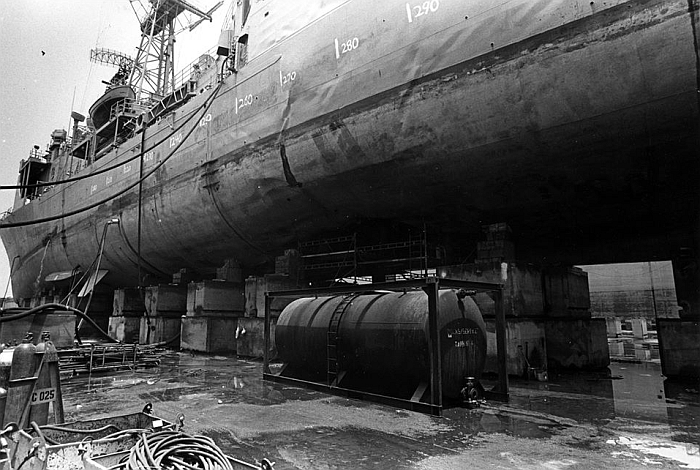

佈放的水雷，喪失動力。此照片是山繆.羅伯特號隨後進入巴林的乾塢進行緊急維修的照片，可以看到艦底受水
雷震波衝擊而破裂變形。該艦龍骨在水雷引爆時折斷。

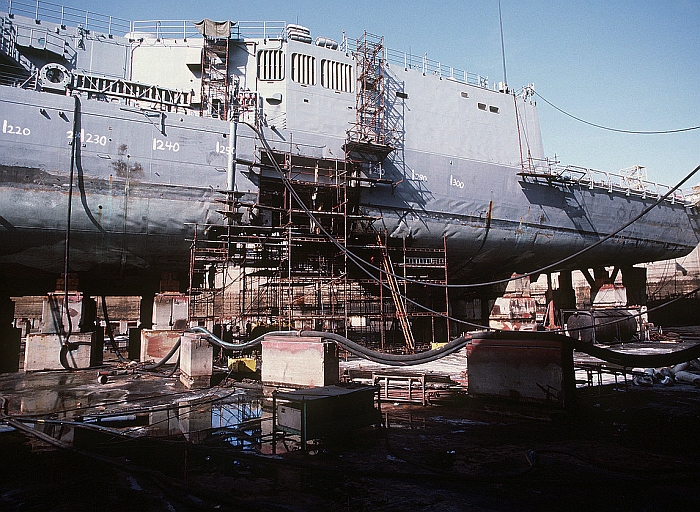

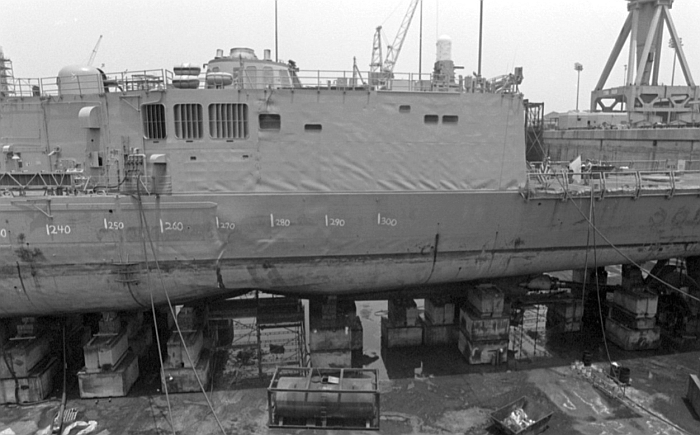

（上與下）山繆.羅伯特號(USS Samuel B. Roberts FFG-58 ）在巴林緊急修補時的照片，
可以看到後部艦體與船樓因水雷震波衝擊的變形。

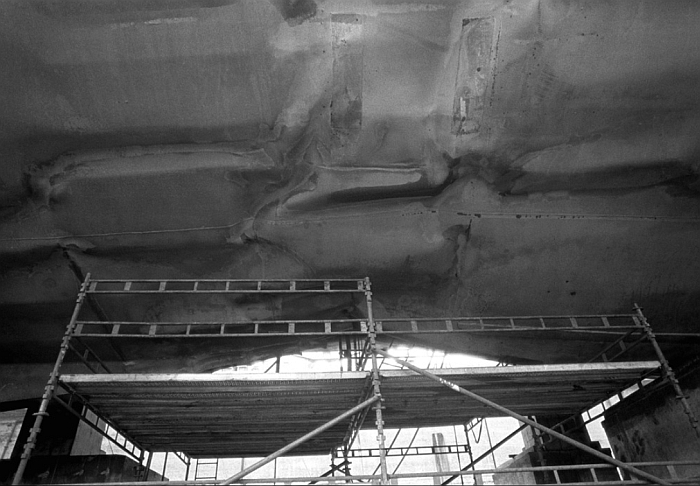

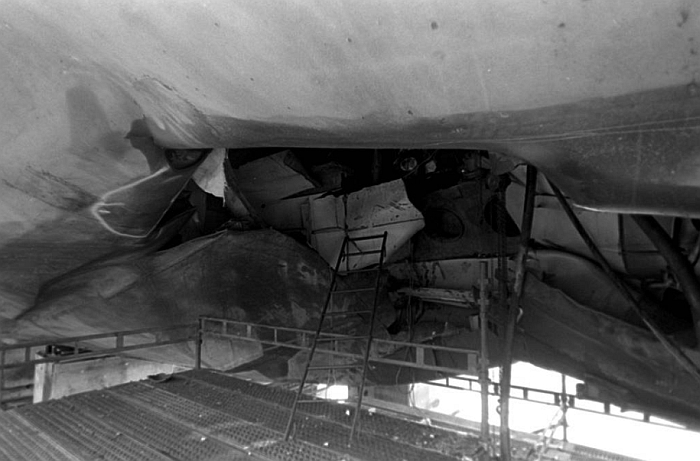

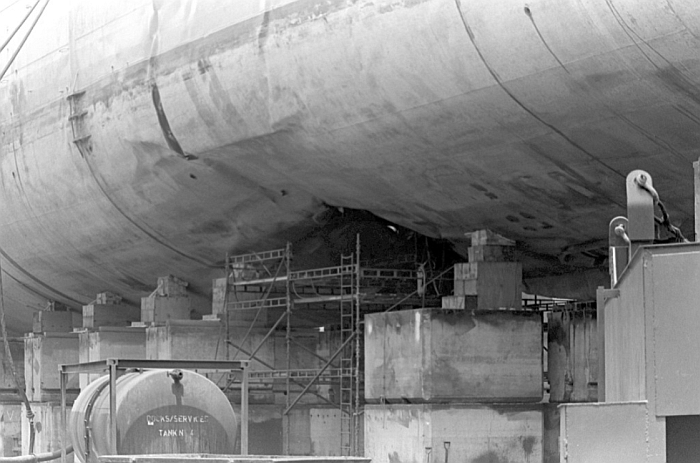

（上與下）山繆.羅伯特號(USS Samuel B. Roberts FFG-58）艦底偏左處被水雷炸出的大洞，四周鋼板嚴重變形。
照片攝於1988年5月3日山繆羅伯特號在巴林乾塢裡緊急維修期間。
山繆.羅伯特號中雷部位右側的艦體，因為水雷衝擊力量而變形。

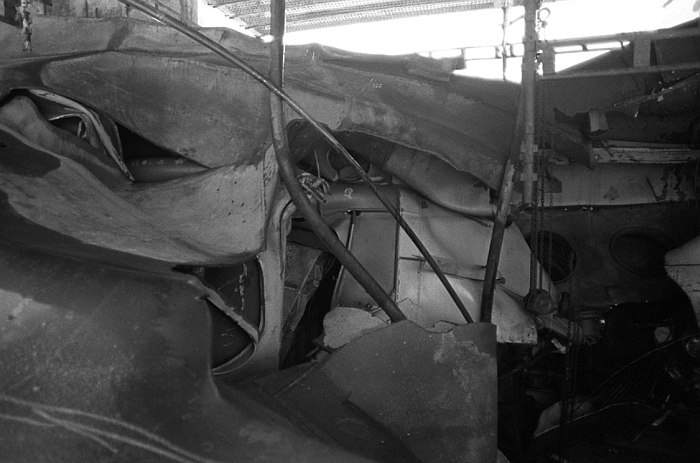

山繆.羅伯特號艦底被水雷炸開扭曲的艙室。
在乾塢中檢查山繆.羅伯特號主機艙受損的情況，該艦中雷後主機艙完全進水。

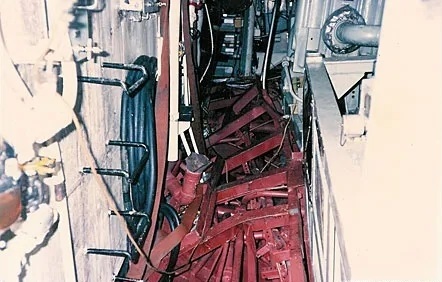

山繆.羅伯特號中雷後，主機艙完全進水，底部紅色的鋼樑結構扭曲變形。

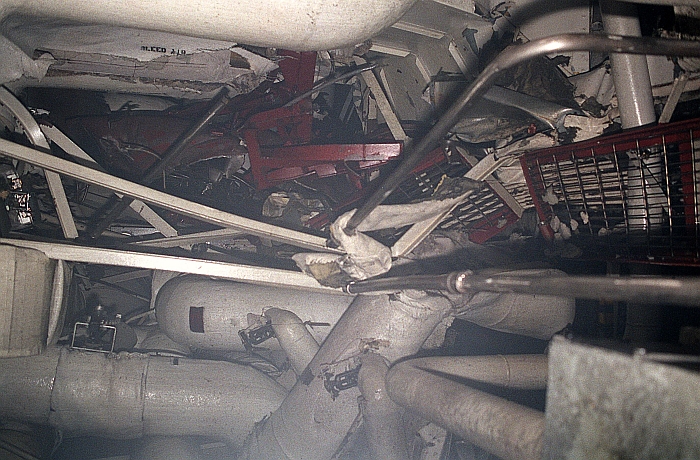

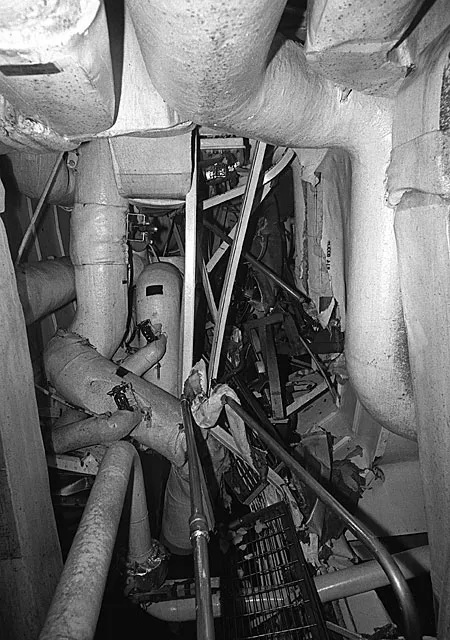

水雷爆震力量對山繆.羅伯特號3號輔機艙（ARM3）的損害，許多管路彎折破壞。
當時艦上人員花了很大力氣控制3號輔機艙的進水，才能讓消防灑水作業繼續進行。

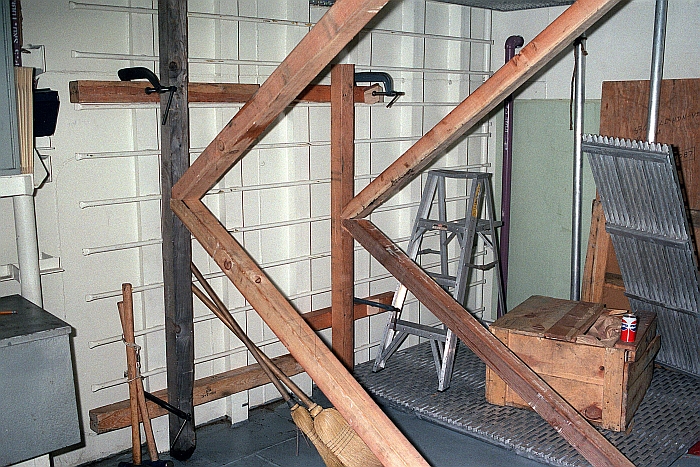

山繆.羅伯特號的主儲藏室位於機械室下方，中雷後機械室被海水淹沒；
為了防止上面海水重量使機械室鋼板變形破裂而跟著進水，艦上人員用
艦內可用木材（包括掃把）搭建支撐架來補強儲藏室的結構。

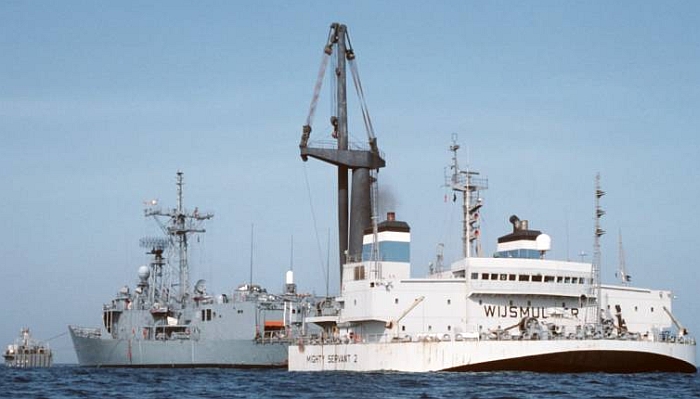

（上與下）山繆.羅伯特號(USS Samuel B. Roberts FFG-58 ）中雷、在巴林經過應急整修後，
由大公僕二號（Mighty Servant 2）半潛舉升船載回美國整修。

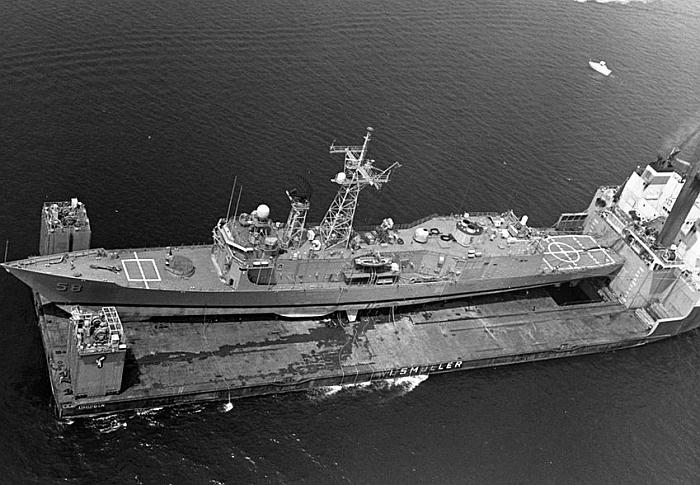

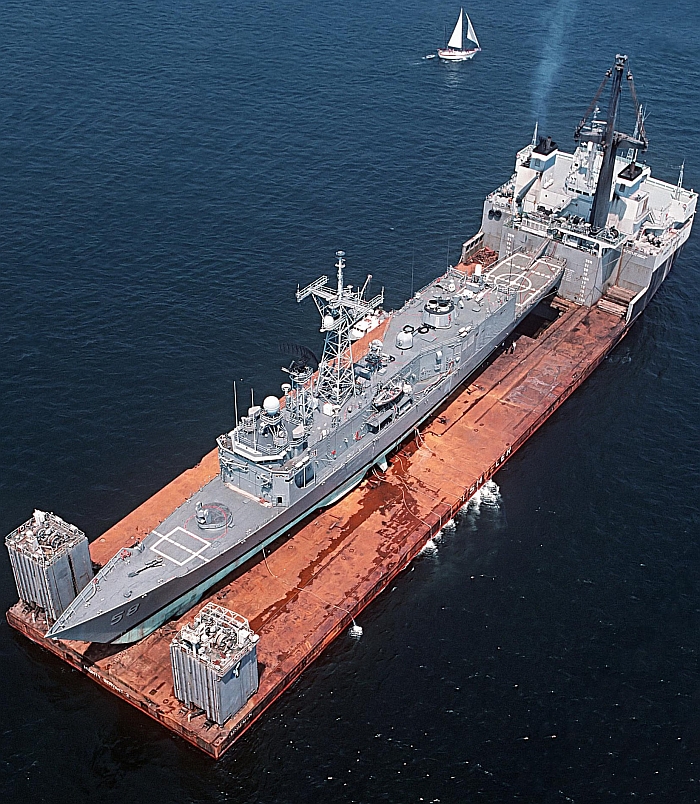

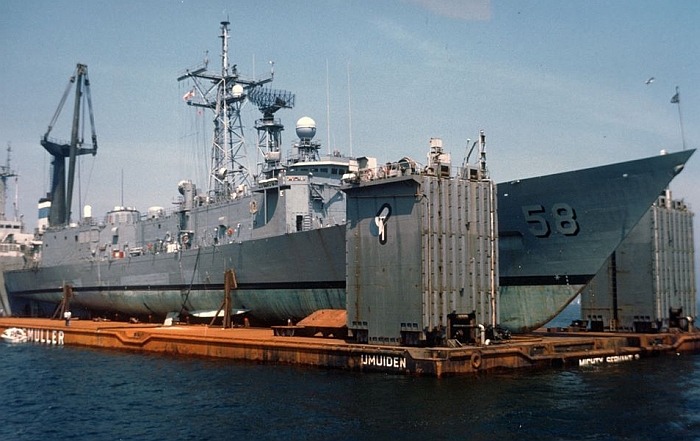

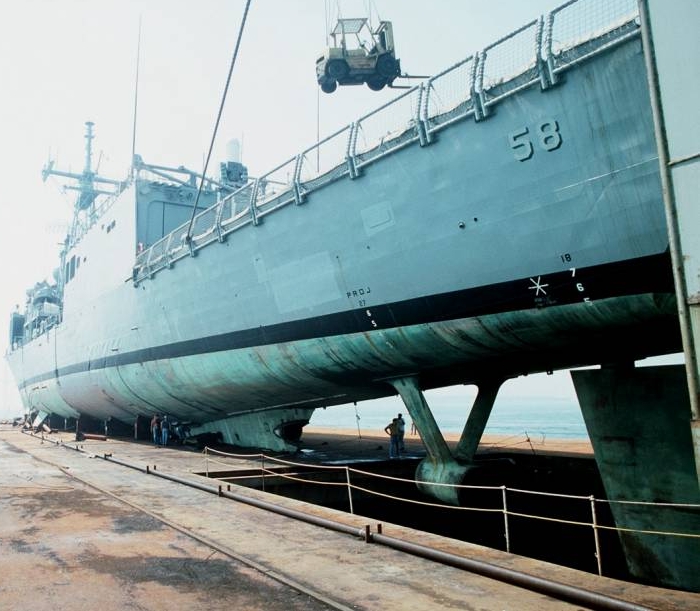

裝載於大公僕二號潛舉船的山繆.羅伯特號；艦體中部中雷部位經過緊急修補，受損部位被新的鋼板
封閉。而大軸與推進器也已經卸下。
（上與下） 中雷的山繆.羅伯特號（USS Samuel B. Roberts FFG-58）由大公僕二號（Mighty Servant 2）載運回國。
