美國海軍
十六吋四十五倍徑 (40.6 cm)
16"/45
Marks 5 and 8

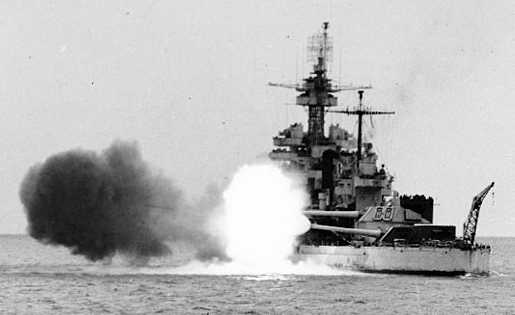

戰艦科羅拉多號上的十六吋四十五倍徑聯裝主砲塔,他現在正在砲轟沖繩島
|
這種砲是用在美國首次十六吋砲戰艦馬里蘭級上,在一九三零年代的近代化改裝裡用來取代原先裝用的16"/45(40.6cm)Mark 1艦砲.這些砲雖然不能發射較重的2700磅(1224.7kg)Mark 8超重穿甲砲彈(因為此彈太重且太長),但是仍可以發射2240磅(1016kg)Mark 5穿甲彈.而這種穿甲彈的威力仍遠比早期16"/45(40.6cm)Mark 1艦砲使用的957.1kgMark 3穿甲彈來的大. 相對於16"/45(40.6cm)Mark 1,本砲的改良在於結構和材質的強化,使得本砲能承受更高的裝藥量.而後來發展的Mark 8則是鍍上了鉻來增加砲管壽命. 以下數據是16"/45(40.6cm)Mark 5 Mod 5的資料 |
彈砲諸元
| 使用船艦 | 馬里蘭級 |
| 設計年代 | 1920 |
| 服役年代 | 1923 |
| 砲重 | 106959kg |
| 砲長 | 18.694m |
| 膛長 | 18.288m |
| 來福線部分長 | 15.668m |
| 容積 | 385.3 dm3 |
| 射速 | 每分1.5發 |
| 彈種與重量 | 穿甲彈Mark
3 -2100磅(957.1kg)
穿甲彈Mark 5 -2240磅(1016kg) 高爆彈-1900磅(862kg) |
| 砲口初速 | 穿甲彈Mark
3 -792m/s
穿甲彈Mark 5 -768m/s 高爆彈-803m/s |
| 工作壓力 | 2,835 kg/cm2 |
| 壽命 | Mark 5 -320次
Mark 8 -395次 |
射程諸元
| 射角(度) | 1016kg穿甲彈之射程(m) | 接觸速度(m/s) | 落角(度) |
| 2.9 | 5490 | 671 | 3.1 |
| 5.1 | 9140 | 612 | 5.9 |
| 9.1 | 14630 | 536 | 11.5 |
| 12.3 | 18290 | 497 | 16.3 |
| 18 | 23770 | 459 | 25.1 |
| 22.7 | 27430 | 449 | 31.7 |
| 31.7 | 32920 | 456 | 42.4 |
| 仰角(度) | 862kg高爆彈時射程(m) |
| 30(砲塔最大仰角) | 31910m |
穿甲力(1016kg穿甲彈)
| 距離 | 側邊裝甲 | 甲板裝甲 |
| 15360m | 18"(457mm) | / |
| 18560m | 16"(406mm) | 2"(51mm) |
| 20120m | / | 4"(102mm) |
| 22400m | 14"(356mm) | / |
| 25790m | / | 6"(152mm) |
| 26970m | 12"(305mm) | / |
| 31550m | / | 8"(203mm) |
| 32460m | 10"(254mm) | / |
| 35200m | / | 10"(254mm) |
砲塔諸元
| 裝數配置 | 馬里蘭級-聯裝砲塔四基 |
| 重量 | 880-920噸 |
| 俯仰 | -4~+30度 |
| 俯仰速度 | 每秒八度 |
| 旋轉速度 | 每秒兩度 |
