美國海軍
十四吋五十倍徑 (35.6 cm)
14"/50
Marks 7 ,11 and MarkB

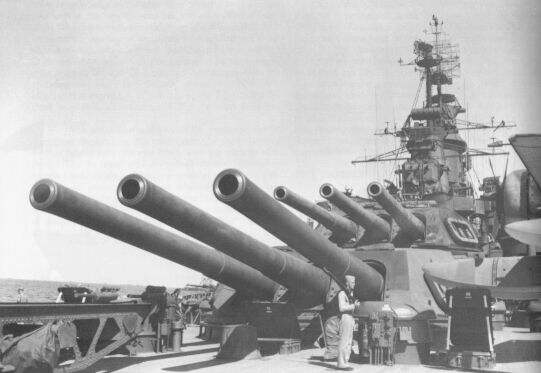

戰艦加利福尼亞號上的十四吋五十倍徑三聯裝主砲塔
|
14"/50(35.6cm)Mark7和Mark11是Mark4的改良版,他們擁有一個比較緊縮的膛室和許多機構上面的改良.Mark11則鍍上了一層鉻來延長砲管的壽命.在一九三零年代的現代化改裝中,14"/50(35.6cm) Mark11被用在改裝新墨西哥級和加利福尼亞級的戰艦上,其中加利福尼亞級裡的田納西號則未參與這次的改裝,直到1942年才換上這種新式砲. 美國海軍在Mark4上所擔憂的散彈問題似乎已經在Mark11上獲得解決,在雷伊太大海戰中的蘇利哥海峽戰鬥中,戰艦田納西號和加利福尼亞號所傳回來的數據顯示在遠距離砲戰中Mark11的誤差距離並不亞於新式戰艦的主砲. 另外,14"/50(35.6cm)MarkB是一門夢幻砲種,他本來預計裝在新型戰艦北卡羅來納級上,打算以四聯裝砲塔的形式裝用三基.數據顯示這種砲是美國海軍有史以來最具威力的十四吋砲,比起14"/50(35.6)Mark4和Mark11,這種砲更顯得結構簡易和重量輕量化.但事實上美國海軍在新戰艦上裝載這種砲只是為了掩蔽軍縮條約的限制,等待條約限制解除,未完工的新戰艦紛紛改用16"/45砲,所以這種砲從來就沒有機會服役.
註:以下數據除標明外都是指14"/50Mark11 |
彈砲諸元
| 使用船艦 | Mark11:新墨西哥級.加利福尼亞級.
MarkB:北卡羅來納級 |
| 設計年代 | Mark11:1930
Mark B:1938 |
| 服役年代 | Mark11:1935
Mark B:/ |
| 砲重 | 81473kg |
| 砲長 | 18.136m |
| 膛長 | 17.780m |
| 來福線部分長 | 15.427m |
| 容積 | 278.3 dm3 |
| 射速 | Mark11:每分1.75發
Mark B:每分鐘兩發 |
| 彈種與重量 | 穿甲彈-680kg
高爆彈-578kg |
| 推進藥所需 | 190.5kg NC |
| 砲口初速 | 穿甲彈:823m/s(原始)
高爆彈:861m/s |
| 工作壓力 | 2,835 kg/cm2 |
| 壽命 | Mark7:175-200次
Mark12:200-250次 |
射程諸元
| 射角(度) | 680kg穿甲彈之射程(m) | 578.3kg高爆彈之射程(m) |
| 2.8 | 5490 | / |
| 5.0 | 9140 | / |
| 8.75 | 14630 | / |
| 10.0 | / | 17374 |
| 12.0 | 18290 | / |
| 15.0 | / | 22860 |
| 17.6 | 23770 | / |
| 20.0 | / | 26975 |
| 22.4 | 27430 | / |
| 25.0 | / | 30632 |
| 30.0 | 33650 | 33467 |
| 35.0 | 36393 | 36119 |
| 40.0 | 38496 | 37948 |
| 45.0 | 39502 | 38940 |
穿甲力(680kg穿甲彈)
| 距離 | 側邊裝甲 | 甲板裝甲 | 接觸速度 | 落角 |
| 0m | 28.03"(712mm) | / | 823m/s | 0 |
| 4572m | 23.66"(601mm) | 0.48"(12mm) | 709m/s | 2.36 |
| 9144m | 20.12"(511mm) | 1.27"(32mm) | 622m/s | 5.61 |
| 13716m | 16.76"(426mm) | 2.13"(54mm) | 545m/s | 10.23 |
| 18288m | 13.75"(349mm) | 3.02"(77mm) | 484m/s | 16.33 |
| 22860m | 11.27"(286mm) | 4.05"(103mm) | 443m/s | 24.08 |
| 27432m | 9.29"(297mm) | 5.31"(135mm) | 424m/s | 33.0 |
| 32004m | 7.82"(199mm) | 6.97"(177mm) | 427m/s | 42.5 |
砲塔諸元
| 裝數配置 |
Mark11:新墨西哥級和加利福尼亞級:三聯裝四基 Mark B:北卡羅來納級:四聯裝三基 |
| 重量 | 897-958噸 |
| 俯仰 | -5~+30度 |
| 俯仰速度 | 每秒九度 |
| 旋轉速度 | 每秒兩度 |
