美國海軍
四吋五十倍徑 (10.2cm)
4"/50 Marks 7,9 and 10

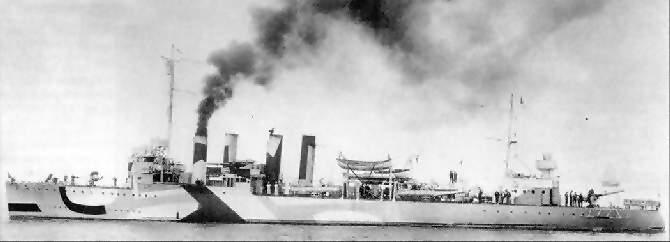

驅逐艦平甲板型瓦德號(DD-139)上裝備單裝四吋砲
|
本砲廣泛的運用在美國海軍幾乎所有在1914年到1922年間建造的"平甲板"型驅逐艦上,s級潛艦上也搭載這種砲.這種砲由於輕便,容易操作,十分適合在小型船艦上運用. |
彈砲諸元
| 使用船艦 | 平甲板型驅逐艦 s級潛艦 |
| 設計年代 | 1910 |
| 服役年代 | 1914 |
| 砲重 | 2.725噸 |
| 砲長 | 5.2496m |
| 膛長 | 5.080m |
| 容積 | 10.73dm3 |
| 射速 | 每分8-9發 |
| 彈重 | 含殼彈重-62.4磅28.3kg |
| 推進藥所需 | 14kg |
| 砲口初速 | 884m/s |
| 工作壓力 | 2,680kg/cm2 |
| 壽命 | 500發 |
| 每砲攜帶彈數 | 300發 |
射程諸元
| 射角(度) | 33磅穿甲彈之射程(m) |
| 20 | 14560 |
使用33磅穿甲彈時穿甲力
| 距離 | 側邊裝甲 | 甲板裝甲 |
| 3380m | 3.0"(76mm) | / |
| 57600m | 2.0"(51mm) | / |
| 16730m | / | 1.0"(25mm) |
砲塔諸元
| 裝數配置 | 單裝:Mark12 連裝:Mark14 |
| 重量 | Mark12:4.53~5.63噸 |
| 俯仰 | -15~+20度 |
| 俯仰速率 | 人工操作 |
| 旋轉 | +150/-150度 |
| 轉速 | 人工操作 |
| 裝填角度 | 人工操作 |
