前言:

USN Mark 38 火砲設控系統毫無遺問的是有使以來最佳設計的戰艦火砲設控系統. 這也是所有美國海軍二戰艦艇的標準射控系統.

立體光學測據儀(Stereo-Optical Range Finder):
Optical Range Finder從一次大戰開始就是戰艦的標準火砲設控裝備. Optical Range Finder所始用的測據原理很簡單, 基本上是利用三角幾合的原理來得到目標艦的距離. Range Finder的座基上有一條很長的光學反射管, 這是測據的基本單位. 這單位越長, 所測的據離就越準. (日本大和級上的裝設在主砲塔和主設控儀上的15m為世界之最). 使用Range Finder時將這基點和目標艦造成一個直角三角型, 產生一個立體的光學影像. 接下來可就直街以三角幾何算出據離.

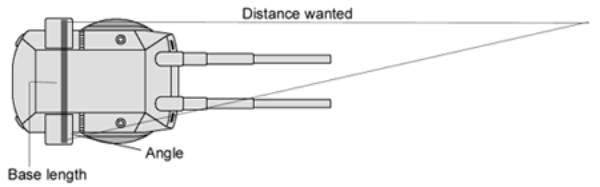

想求據離Distance wanted = Base length * Tan(angle).

通常Optical Range Finder都是架設在砲塔上(砲塔旁的那兩塊突出物就是射控儀的光學口)或設控儀(Fire control director)上.

Mark 8 or Mark 13設控雷達Mark 8 or Mark 13 Fire control Radar:

這兩據雷達可說是造成美軍戰艦設控優勢的理由. 跟其它國家的設控雷達相比在技術上遠超過任何對手. Mark 8可精準的測出40000碼外的目標據離並能有效觀查個砲之間的散佈情況(Spread Pattern). Mark 8 分唯Mod 1 – 3三型.

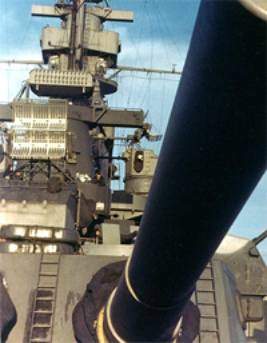

戰艦USS Alabama上的射控裝備. 在主砲塔後方上面的箱型物為Mark 38設控系統. 在Mark38上的弧型天線為Mark 4 設控雷達. 在更後方射控指揮所上的方型像喇叭的那就是Mark 8 雷達天線.

Mark 8 Range Keeper:

這是基本上是一個機械結構以及一台類比計算機. 用來保持火砲和設控系統的協調. Mark 8 Range Keeper可將敵艦速度航向, 自艦本身的移動和抖動算入公試. 所須要的據離和角度料可以傳統的由光學測據儀獲得後有手動書入. 或者直街由Mark8/Mark13雷達提供, 達到RPC Fire control (Remote Power Control 或 Auto control)射控技術. 火砲射控可完全由射控系統來做. 不須由射庫控人員來做認何的資料處理.
