獵豹系列巡防艦

俄羅斯首艘獵豹級(Gepard)巡防艦韃靼斯坦號(Tatarstan),由於前蘇聯解體而歷經漫長施工,

直到2003年才進入堮艦隊服役。

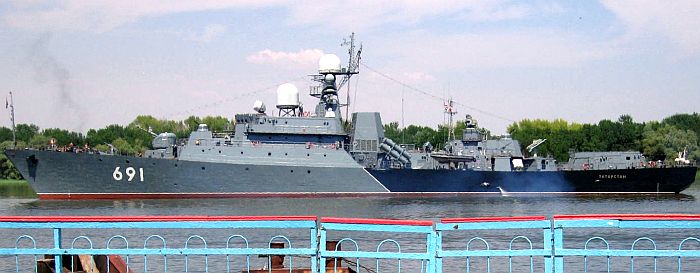

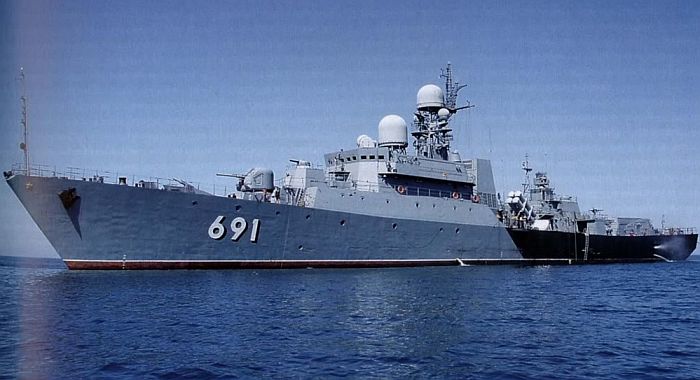

側面看韃靼斯坦號,反艦飛彈位於艦體中部,船艛後方設有ZIF-122雙臂防空飛彈發射器。

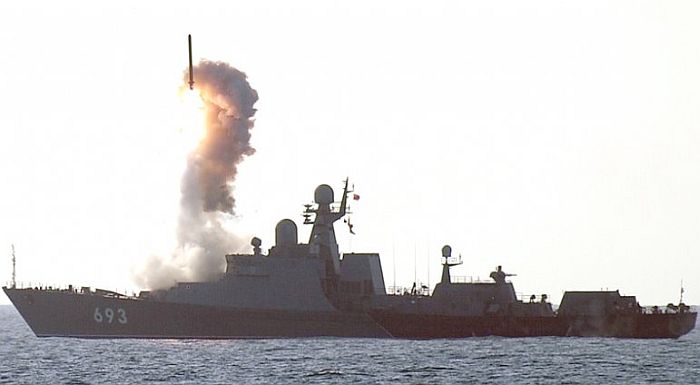

獵豹級二號艦Dagestan(693)發射口徑(Kalibr)飛彈的畫面。獵豹級從二號艦起做了許多改良,

除了換用垂直發射的口徑反艦/陸攻飛彈之外,後部還加裝Palma-SU砲/彈合一近迫武器系統。

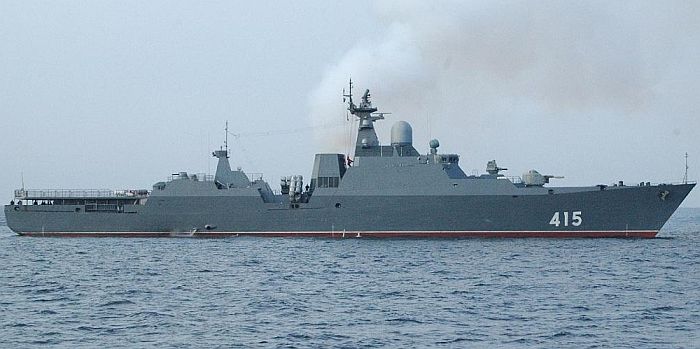

越南在2000年代向俄羅斯訂購的獵豹3.9型首艦丁先皇號(Dinh Tien Hoang HQ-011),配備直昇機庫與起降甲板

,並使用匿蹤造型。此時該艦尚未交付,艦首415為廠方舷號。

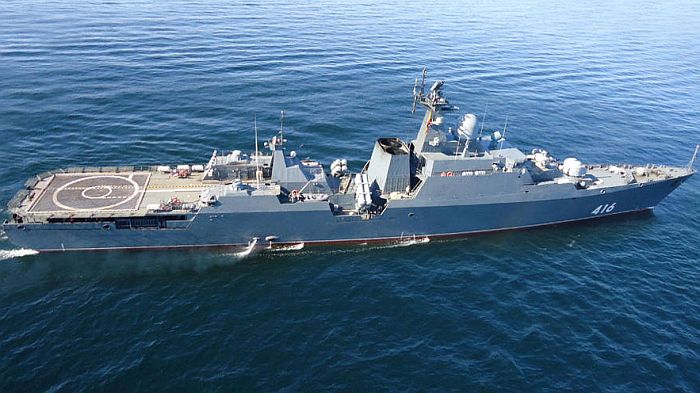

越南訂購的獵豹3.9型二號艦李太祖號(Ly Thai To HQ-012),此時尚未交付,艦首416為廠方編號。

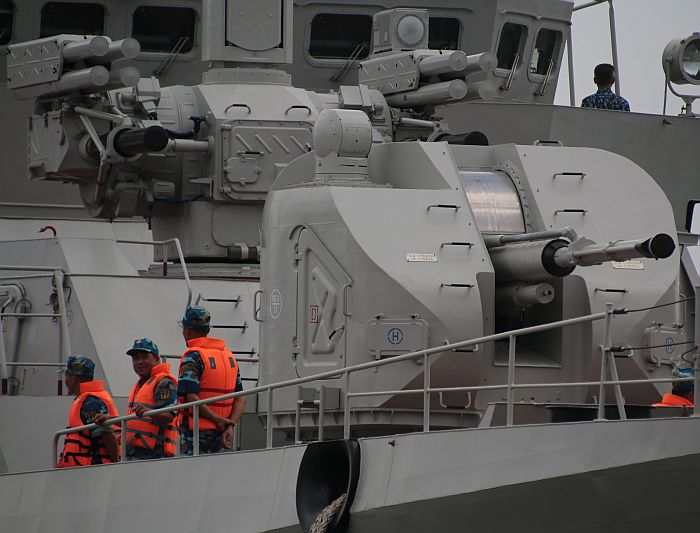

越南訂購的丁先皇號艦艏特寫,艦橋前方設有一座俄羅斯新開發的Palma-SU砲/彈合一近迫武器系統。

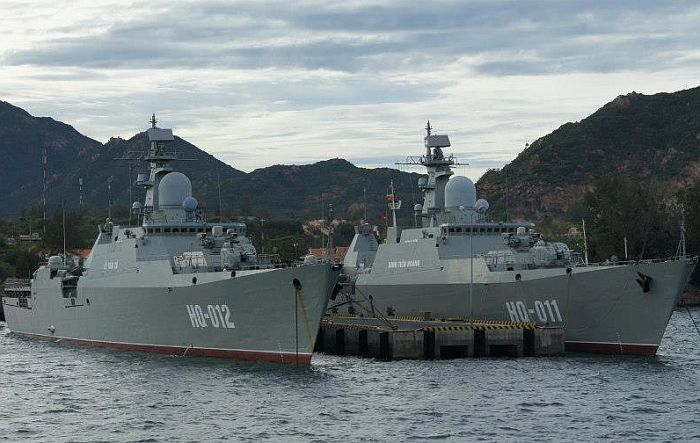

交付越南以後的丁先皇號(右)與李太祖號(左)。

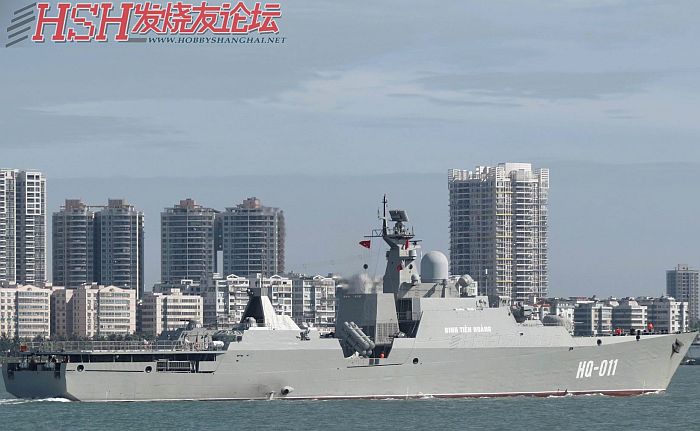

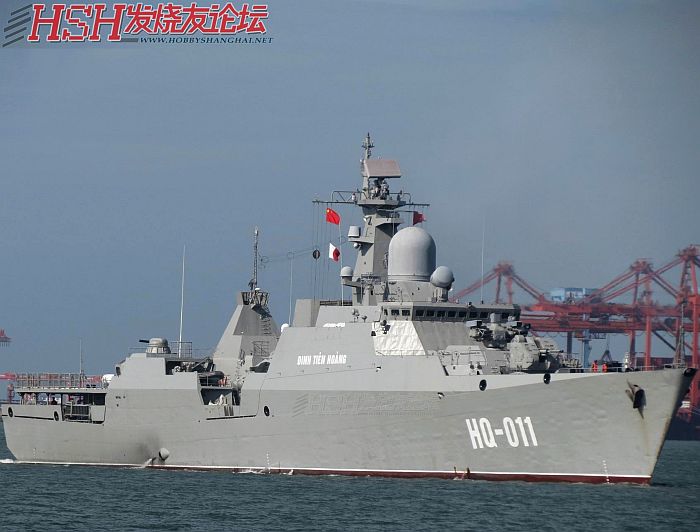

(上與下)2013年6月25日越南海軍兩艘獵豹3.9型巡防艦訪問中國湛江的照片,

此為首艦丁先皇號(HQ-011)

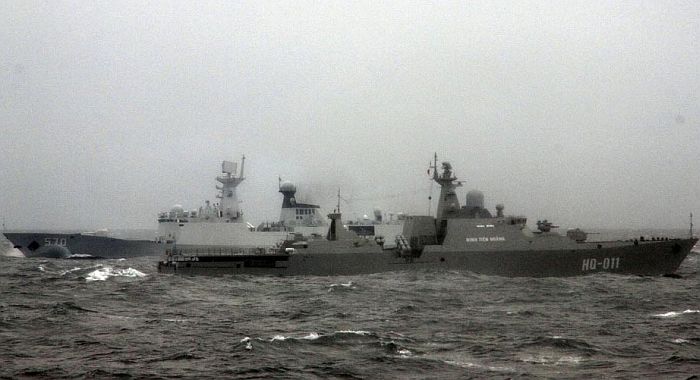

2013年6月20日,越南的獵豹3.9E型巡防艦在訪問中國的路上,與中國南海艦隊進行聯合海上操演。

畫面近處為越南的丁先皇號,後方是中國南海艦隊054A導彈護衛艦黃山號(570)

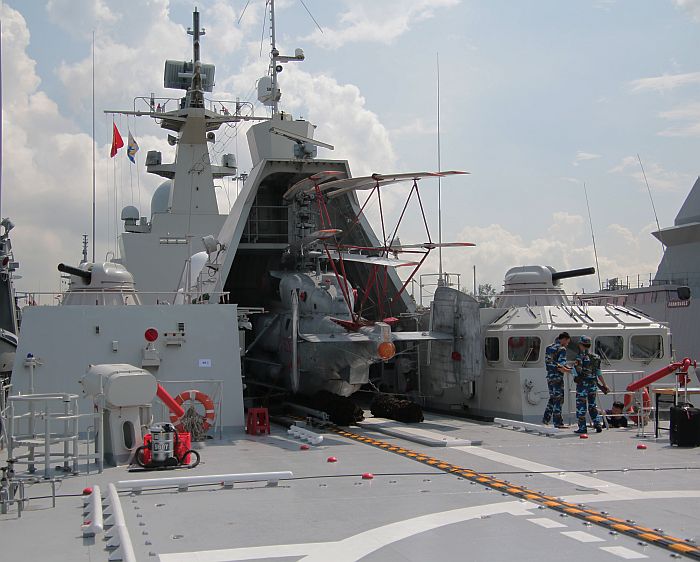

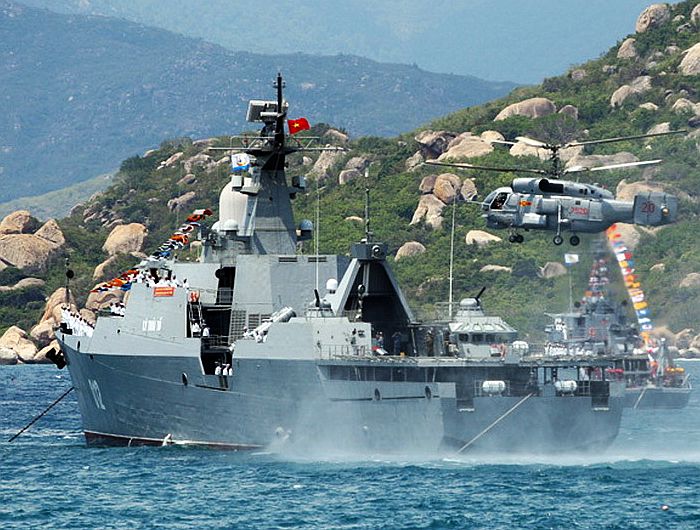

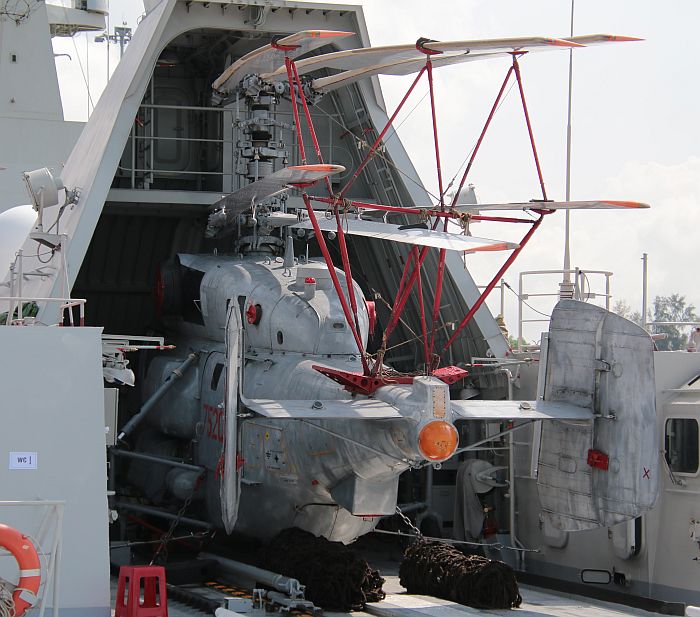

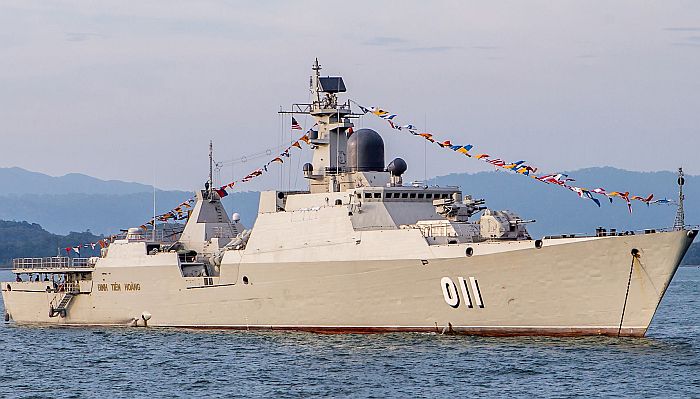

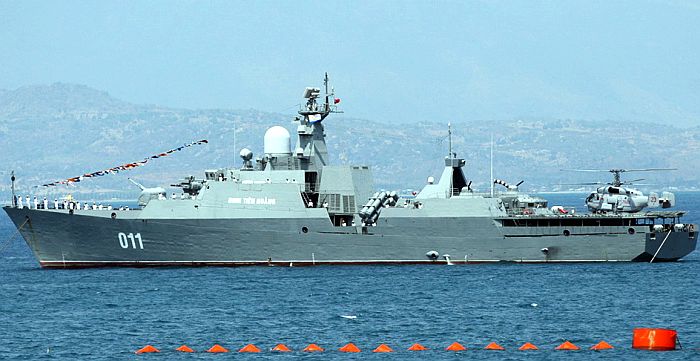

(上與下)2015年5月7日越南海軍節閱艦式上的丁先皇號,艦尾甲板陳列著Ka-27反潛直昇機。

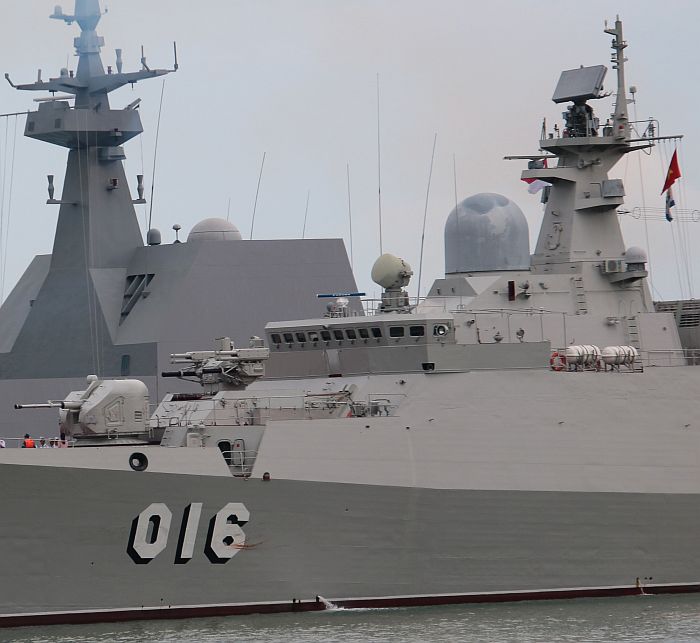

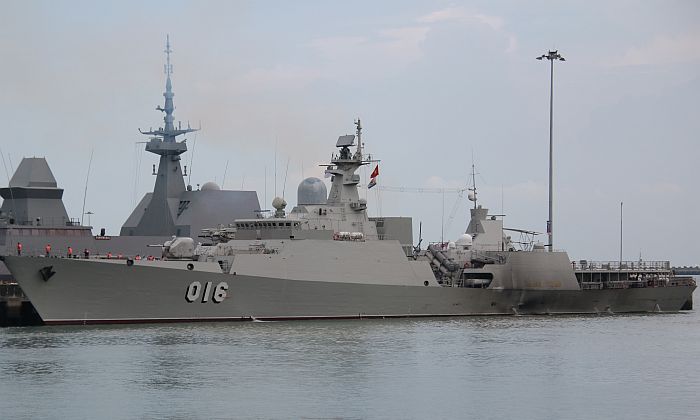

越南的丁先皇號在2017年馬來西亞蘭卡威航太展(LIMA 2017)

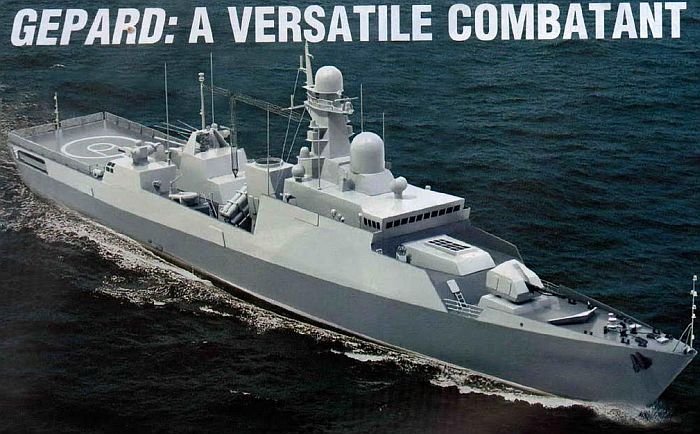

一種改良自獵豹級的巡防艦想像圖,加裝防空飛彈垂直發射器。

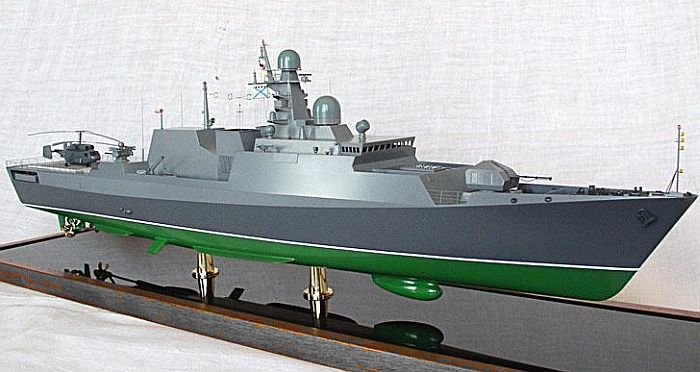

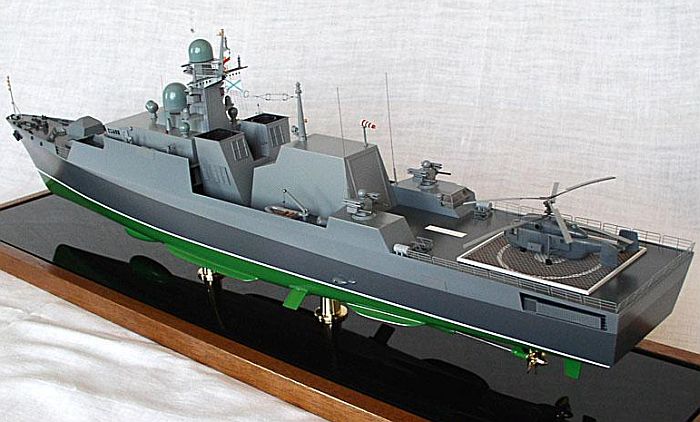

俄羅斯在2000年代展出的改良型Project 1661巡防艦模型,艦砲後方設有垂直發射的防空飛彈。

與上圖相較,主要的差別在於取消了反艦飛彈發射器,艦體後部的船艛結構也有不同。

後方看改良型Project 1661巡防艦模型,機庫兩旁各設置一個Palma-SU砲/彈合一近迫武器系統。



──by captain Picard



艦名/使用國 獵豹級巡邏艦/俄羅斯

(Gepard, Project 11661/Project 11661K)

獵豹3.9級巡邏艦/越南

(Gepard, Project 11661E)

建造國/建造廠 俄羅斯/Gorky Shipyard ,Zelenodolskoye PKB(SY340) 俄羅斯/Gorky Shipyard ,Zelenodolskoye PKB
尺寸(公尺) 長102.4 寬13.76 吃水3.7 長102.14 寬13.8 吃水3.7
排水量(ton) 標準1500 滿載1930

滿載2100

動力系統/軸馬力 CODOG

M88燃氣渦輪*2/40000~59600

D61柴油機*2/8000

雙軸

CODOG

M88燃氣渦輪*2/40000~59600

D61柴油機*2/8000

雙軸

航速(節) 28 28
續航力(海浬) 950/27節

1750/22節

3800/14節

5000/10節

950/27節

1750/22節

3800/14節

5000/10節

乘員 98 121
偵測/電子戰系統 MR-352 Pozitiv對空/平面搜索雷達*1

MR-212 Vaygac導航雷達*1

34K1 Monolit雷達*1

TK-25E電子截收系統

Spektr-F4雷射警告器

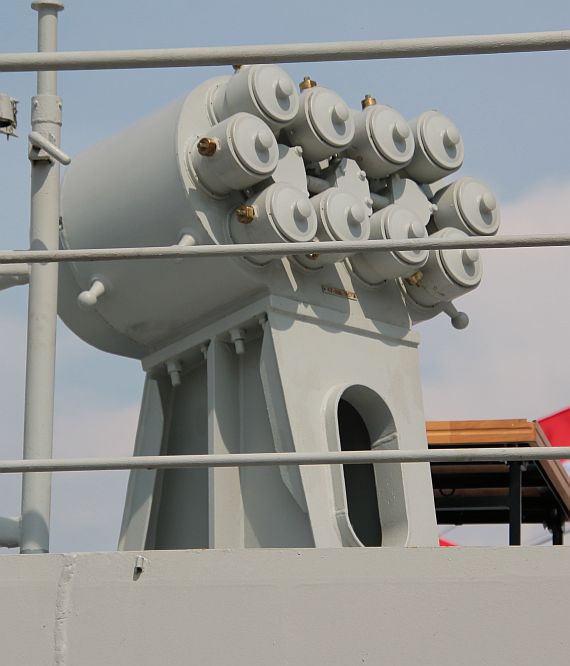

PK-10誘餌系統(KT-216 120mm發射器*4)(使用AZ-SO-50、 AZ-SR-50、AZ-SOM-50、AZ-SK-50等彈種

MR-352 Pozitiv-ME1對空/平面搜索雷達*1

MR-212 Vaygac導航雷達*1

34K1 Monolit雷達*1

TK-25E電子截收系統

Spektr-F4雷射警告器

PK-10誘餌系統(KT-216 120mm發射器*4)(使用AZ-SO-50、 AZ-SR-50、AZ-SOM-50、AZ-SK-50、AZ-SMZ-50等彈種

聲納 MR-323 Zarnitsa中頻主/被動艦體聲納

VDS可變深度聲納*1

Zarnitsa中頻主/被動艦體聲納

VDS可變深度聲納*1

射控/作戰系統 Sigma-E戰鬥資料系統

3Ts-25E Garpun-B水面搜索/射控雷達*1

MR-123 Vympel艦砲射控雷達*1

Burya反潛火箭射控系統(首艦)

Sigma-E戰鬥資料系統

3Ts-25E Garpun-B水面搜索/射控雷達*1

MR-123 Vympel艦砲射控雷達*1

Purga-ME反潛火箭射控系統

艦載武裝 AK-176 76mm 59倍徑快砲*1

ZIF-122雙臂防空飛彈發射器*1(裝填20枚9M33防空飛彈 。裝備於首艦691)

四聯裝KT-184反艦飛彈發射器*2(裝填八枚3M24UD反艦飛彈 。裝備於首艦691)

AK-630六管30mm機砲*2(裝備於首艦691)



八聯裝3S14U垂直發射器*1(裝填八枚3M54/3M14Kalibr系列反艦/陸攻飛彈。裝備於二號艦開始)

Palma-SU砲/彈合一近迫武器系統*1(含兩門30mm機砲、八枚9M340E短程防空飛彈 。裝備於二號艦以後)

雙聯裝533mm魚雷發射器*2

12聯裝RBU-6000反潛火箭發射器*1

14.5mm機槍*2

12~20枚水雷

AK-176 76mm 59倍徑快砲*1

Palma-SU砲/彈合一近迫武器系統*1(含兩門30mm機砲、八枚9M340E短程防空飛彈)

四聯裝KT-184反艦飛彈發射器*2(裝填八枚3M24E反艦飛彈)

AK-630六管30mm機砲*2

雙聯裝533mm魚雷發射器*2

12聯裝RPK-8E 反潛火箭發射器*1

12~20枚水雷

艦載機

Ka-27反潛直昇機*1

姊妹艦

第一批:二艘

第二批 :二艘

第三批:二艘

艦名 舷號 安放龍骨 下水時間 服役時間 艦名 安放龍骨 下水時間 服役時間
SKR-200 Tatarstan (ex-Yastreb)

(廠方編號No.901,後改成No.951)

691(2003) 1990/5 1993/7 2003/8/31 HQ-011 丁先皇(Dinh Tien Hoang)

(廠方編號No.954)

2007/7/10 2010/12/12 2011/3/23
SKR-201 Dagestan (ex Albatros)

(廠方編號No.952)

693(2011) 1994 2011/4/1 2012/11/28 HQ-012 李太祖(Ly Thai To)

(廠方編號No.955)

2007/11/27 2011/3/16 2011/8/22
Burevestnik

(廠方編號No.953)

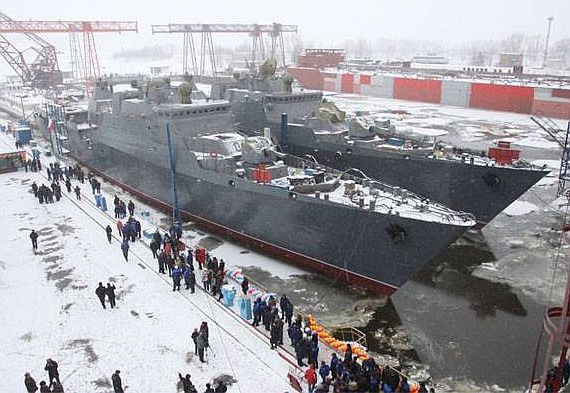

HQ-015 Tran Hung Dao 2013/9/24 2016/4/27 2018/2/6

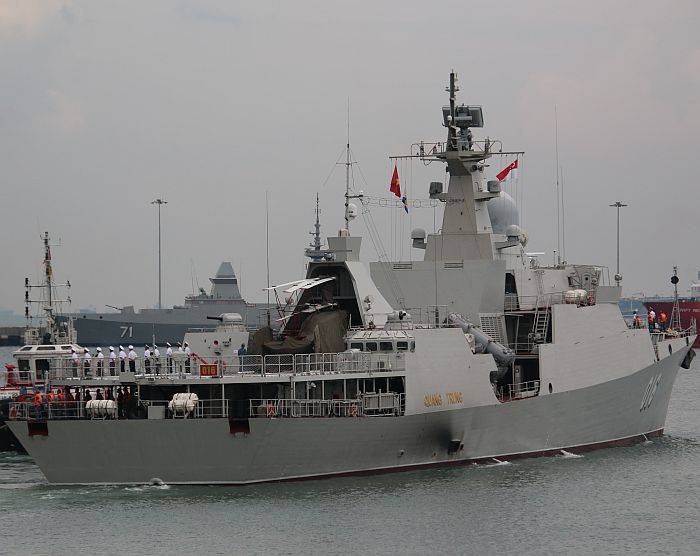

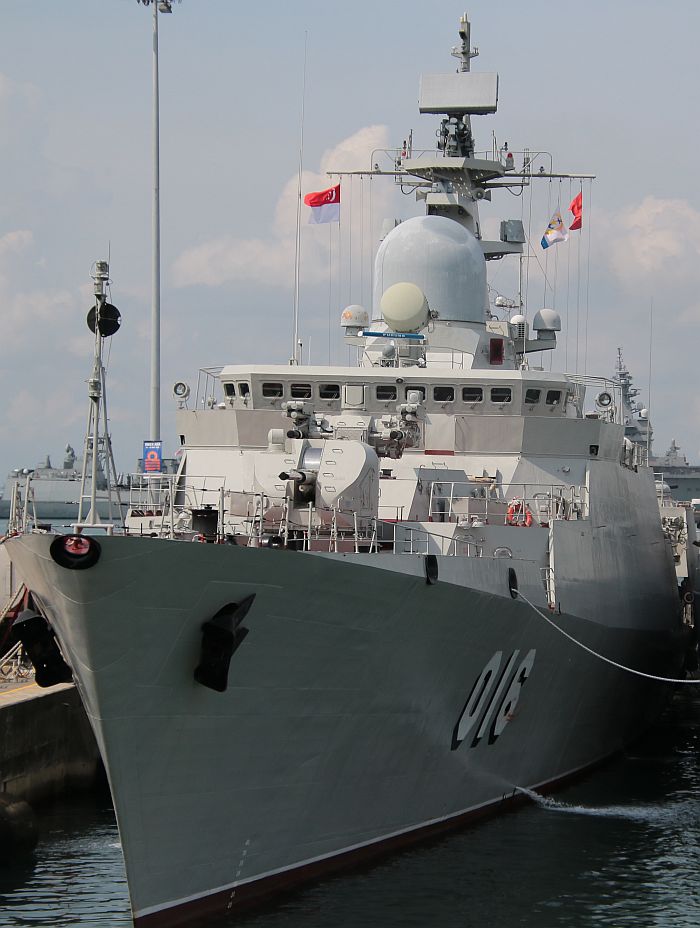

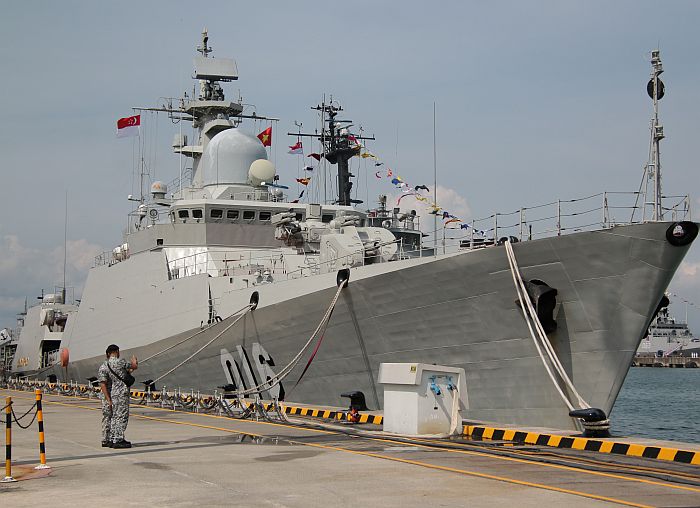

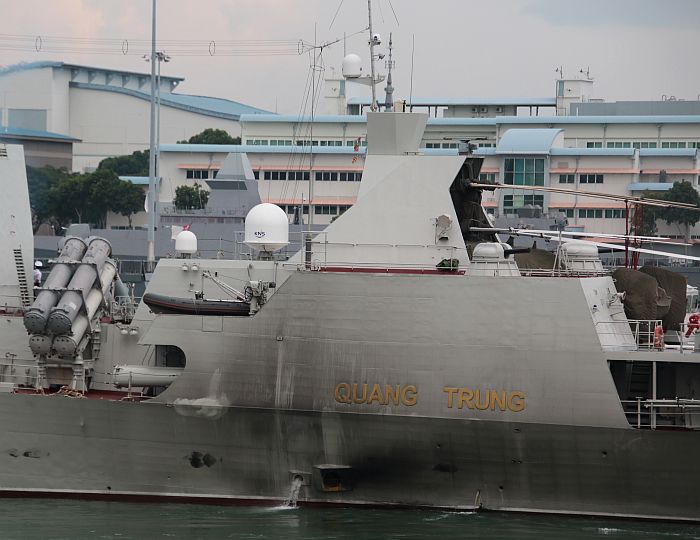

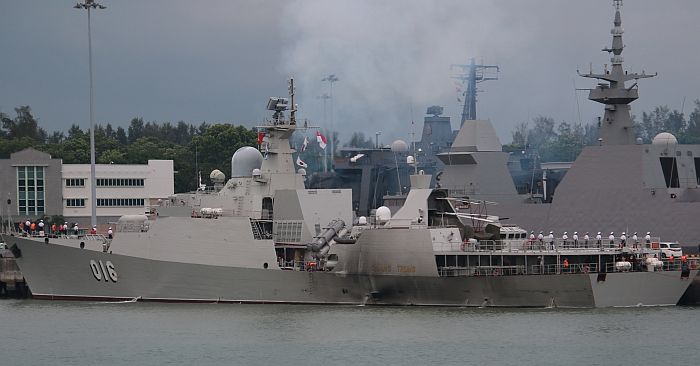

HQ-016 Quang Trung 2013/9/24 2016/5/26 2018/2/6
HQ-017 Ngo Quyen
HQ-018 Ly Thuong Kiet






起源

在1980年代,蘇聯開始規劃一種1500至2000噸級的輕型巡防艦,以取代現役柯尼級(Koni class)、帕契姆級( Parchim class)與格里莎級(Grisha class)等小型巡防艦,而此種新艦的專案代號為Project 11660獵豹級(Gepard calss) 。Project 11660由澤廖諾多里斯克設計局(Zelenodolsk Design bureau)設計,由位於韃靼斯坦(Tatarsta)、屬於Zelenodolskoye(SY340)船廠的格克船塢(Gorky Shipyard)負責建造,準備工作在1988年展開。專案編號為Project 11660的首艦Yastreb號 (廠方編號No.901)在1990年5月於Zelenodolskoye廠開工,然而隨後就面臨蘇聯解體;而Zelenodolskoye所在區域原為韃靼斯坦人的自治國,在蘇聯解體後則獨立為韃靼斯坦共和國,不過仍屬於俄羅斯的自治共和國。

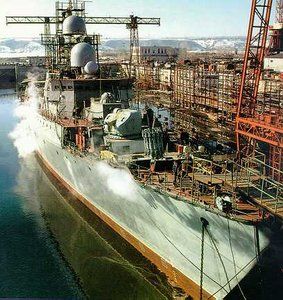

獵豹級首艦Yastreb號(後改為Tatarsta號)在造船廠停工的照片。該艦在1990年代一度

面臨長時間停工,直到2003年才進入服役。

Yastreb號在1993年7月下水,此時前蘇聯已經不復存在;由於資金短缺,Yastreb號的雖然在1995年接近完成,但接下來就無以為繼。 一種說法是Yastreb號在1993年解體,另一艘同樣在1990年開工、廠方編號No.951號的同型艦韃靼斯坦號(Tatarsta)繼續施工;另一種說法則是這艘Yastreb號 之後繼續緩慢復工,在1996年10月3日改名為韃靼斯坦號,廠方編號改為No.951,計畫代號也改為Project 11661。最初韃坦號計畫在2001年6月加入波羅的海艦隊,不過至到2002年7月,韃靼斯坦號才重新下水,並且改撥給堮艦隊。在2003年8月31日,韃靼斯坦號終於加入堮艦隊服役,並且作為艦隊旗艦,在2003年時舷號定為691。

Project 11661的二號艦Dagestan號在1994年開工,也由於資金嚴重缺乏,直到2005年初期,俄羅斯才為該艦的建造工作挹注資金使之繼續,並且也打算配置於堮艦隊;該艦原訂在2007年服役,然而由於資金缺口,建造進度依舊落後,拖到2011年4月1日才下水;由於在漫長的施工期間經過改良,因此Dagestan號的專案代號改為Project 11661K。在2008年初,俄羅斯開工建造第三艘獵豹級,名為Burevestnik號。 在2011年11月15日,試航中的二號艦Dagestan號在俄羅斯尚未完工的新黑海基地碼頭停靠時,因為風浪過於惡劣以及人為判斷疏失,艦艏撞擊碼頭受損,導致該艦的交付期程受到影響。

獵豹級的主要功能包括水面巡邏、監視、長程與短程水面作戰,以及有限度的防空與反潛;在地處封閉的堮,獵豹級的火力已經算是綽綽有餘,其射程350公里的3M24(北約代號SS-N-25)反艦飛彈以輕易涵蓋整個堮的寬度(平均寬度僅320公里)。獵豹級滿載排約1930噸 ,基本艦型還存留若干格里莎級的影子,採用複合柴油或燃氣渦輪(CODOG)推進系統,包含兩組M88燃氣渦輪以及兩具D61巡航用柴油機,雙軸推進,最大航速28節,航速10節時續航力5000海里,在五級海象下仍能有效發射武器作戰。

獵豹級的火力十分齊全,不僅擁有強大反艦火力,還有可觀的短程防空與近距離反潛武力 。首艦Tatarsta號的武裝如下:艦艏配備一門AK-176 76mm 59倍徑快砲(備彈314發),由MR-123 Vympel艦砲射控雷達負責導引;艦橋前方砲位以及船尾艛頂各裝置一門AK-630近迫防禦機砲 (備彈4000發);一套4K33 Osa-MA2防空飛彈系統,包括設置在艦尾的一座ZIF-122雙臂防空飛彈發射器,使用9M33短程防空飛彈(北約代號SA-N-4),下甲板彈艙容量為20枚 ;9M33採用半主動雷達導引,射程約10km,反應時間20秒;艦體中部兩側各裝一座KT-184四聯裝反艦飛彈發射器(朝向前方),裝填八枚3M24DU(北約代號SS-N-25)反艦飛彈 ;反潛方面,76mm快砲前方的甲板設有一組12聯裝RBU-6000反潛火箭發射器,艦上還有兩組雙聯裝533mm魚雷發射器。而後續建造的Projecdt 11661K則改良了武裝,手西一座3S14U八聯裝垂直發射器取代原本的兩組四聯裝KT-184反艦飛彈發射器,可裝填3M54/3M14口徑(Kalibr)系列反艦/陸攻飛彈;此外,在艦體後部加裝一座Palma-SU砲/彈合一近迫武器系統 (詳見Project 22350高西可夫上將級飛彈巡防艦一文),取代首艦的AK630機砲以及ZIF-122防空飛彈發射器的組合。

獵豹級艦艏設有一具MR-323 Zarnitsa中頻主/被動艦體聲納 ,而艦尾則設置一個可變深度聲納(VDS);由於艦尾被VDS容艙佔據,因此沒有空間設置直昇機起降平台。

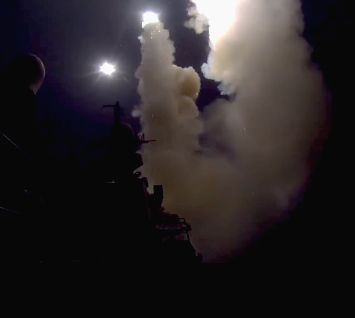

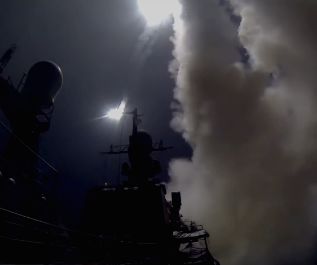

(上與下二張)俄羅斯裡海艦隊在2015年10月7日清晨向敘利亞境內伊斯蘭國

發射3M14T對地巡航飛彈。應為Project 11661K巡防艦Dagestan號連續發射至少三枚飛彈的畫面。



在2015年10月7日,俄羅斯國防高官透露,國防部長紹伊古(Sergei Shoigu)在與俄羅斯總統普京彙報時表示,裡海艦隊的四艘艦艇在當天(星期三)早晨向敘利亞境內伊斯蘭國組織(ISIS)的11個目標發射26枚巡航飛彈,攻擊的距離長達1500公里;根據監測結果,所有飛彈都命中目標,並未發現造成平民傷亡。這四艘發射的船艦包括Project 11661K巡防艦Dagestan號(693)與三艘Project 21631巡邏艦,四艦都裝備垂直發射的口徑飛彈,使用的飛彈是口徑(Kalibr)系列的3M14T陸攻巡航飛彈,射程1500~2500km。

外銷

由於獵豹級這樣的輕型近海巡防艦頗適合規模不大的小國海軍,因此俄羅斯也以獵豹型為基礎,推出一系列外銷衍生型:

獵豹一型( Gepard 1):最基本的版本,以俄羅斯自用獵豹級為基礎,刪除VDS變深聲納,在艦尾設置一個直昇機起降甲板(無機庫)。

獵豹二型(Gepard 2):變更尾艛結構,移除ZIF-122防空飛彈發射器與VDS聲納,改裝一個直昇機庫與起降甲板。

獵豹三型(Gepard 3):舷寬增為13.8m,滿載排水量增至2100噸,艦尾甲板以高架方式設置一個直昇機起降平台,平台下方是VDS聲納容納艙,並設置機庫(因而移除ZIF-122防空飛彈發射器);艦橋前方的AK-630機砲移除,改成一座俄羅斯最新開發的帕瑪爾(Palma-SU砲彈合一近迫武器系統, 這堪稱喀什坦(Kashtan)的輕量化版本,整合有兩門30mm機砲與八枚9M340E防空飛彈。

獵豹四型(Gepard 4):主要用於海面巡邏、搜救任務,仍保留武器基座,細節不詳。

獵豹五型(Gepard 5):獵豹級的長續航力水面巡邏版本,動力系統改成全柴油機推進,總功率28000馬力,最大航速因而降至23節,但航速10節時續航力提升為6000海里。艦尾配備一個起降甲板,但沒有機庫。

此外,俄羅斯還曾在2000年代推出新的Project 1661巡防艦方案,仍稱為獵豹級,其設計應該是改良自Project 11661,強化了防空作戰能力:依照想像圖與模型,此種新巡防艦方案的艦體有雷達匿蹤設計,艦橋前部設置垂直發射的防空飛彈,直昇機庫兩側各設置一個帕瑪爾近迫武器系統,艦尾設置一個直昇機庫與起降甲板。

在2000年代,獵豹首度獲得越南的外銷訂單(見下文);此外,俄羅斯也曾向印尼、馬來西亞、泰國、阿爾吉利亞推銷獵豹級,不過都沒有下文:印尼採購荷蘭製的Sigma系列巡邏艦,馬來西亞採用了德國MEKO 100RMN巡防艦。

越南的獵豹3.9型

早在2003年,越南便與俄羅斯展開協商購買輕型巡防艦。依照雙方最初的規劃,越南打算向俄羅斯訂購一種稱為虎級(Tiger class)的巡防艦,由屬於Mezhprombank集團、位於聖彼得堡的Severnaya Verf船廠建造;然而經過兩年的評估之後,越南放棄這個「虎級」的計畫,據說是認為其航速將無法達到要求。在2004年,越南與俄羅斯達成協議,購買四艘Project 11661巡防艦,前兩艘由俄羅斯建造,後兩艘技術轉移至越南來建造。在2006年2月,外電報導越南購買的獵豹型將成為Zelenodolsk船廠在蘇聯解體後的第一個外銷計畫,更是韃靼斯坦共和國成立以來第一樁軍火出口;此時,越南已經敲定了購買的獵豹級的規格,合約將正式簽署。早期曾有人認為,越南前兩艘在俄羅斯建造的獵豹級將以兩艘1990年代初期開工、因為經費缺乏而停工的同型艦體來進一步建造完工,不過隨後就證實越南購買的獵豹級不僅是全新建造,而且在設計與裝備上都與俄羅斯自用的獵豹級有許多不同。越南採購的版本是以前述獵豹-3型發展而來的獵豹3.9(Gepard-3.9),稱為Project 11661E,擁有直升機庫、起降甲板以及可變深度聲納。

雖然獵豹3.9的設計早在1980年代就已經規劃,不過為越南設計的Project 11661E引進了許多時下最新的匿蹤技術以及新武器裝備,包括俄羅斯首度出口的KH-35天王星(Uran ,北約代號SS-N-25)反艦飛彈等。越南的獵豹3.9整體造型洗鍊簡潔,外型與俄羅斯原版獵豹級有著相當差異。武裝方面,與俄羅斯原版獵豹級相較,越南的獵豹3.9級把艦橋前方的AK-630機砲取消,換成一座帕瑪爾(Palma-SU砲彈合一近迫武器系統 ,直昇機庫上方仍裝備兩座AK-630機砲,而艦尾的ZIF-122短程防空飛彈發射器則由於設置機庫而刪除,其餘武器則大致相同;此外,越南獵豹3.9型的電子系統也做了若干改良。

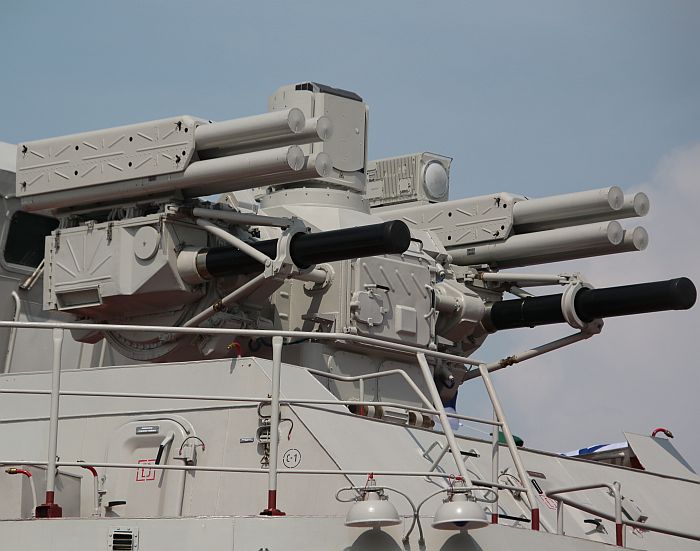

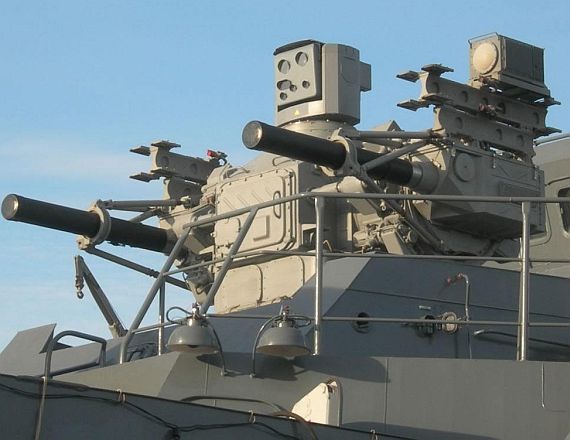

獵豹-3.9艦首裝備的帕瑪爾(IPalma-SU砲彈合一近迫武器系統,此時飛彈發射管並未安裝。

首批兩艘為越南建造的獵豹-3.9分別在2007年7月與11月在Zelenodolsk船廠開工,並分別在2010年12月與2011年4月下水,在2011年3月與8月成軍。越南的獵豹3.9將擔負越南的近海巡邏監視、反潛等,並且成為越南海軍爭奪南沙海域歸屬的的重要武力。

引進獵豹3.9型之餘,越南還打算購入更多巡防艦來強化海防實力,例如打算繼續訂購更多獵豹3.9型,並技術轉移在越南本地建造。 在2011年12月,消息傳出越南與俄羅斯正式簽署第二批獵豹3.9的建造合約,數量仍為2艘,與第一批相比的主要改良是改良電子裝備以及強化反潛能力,噸位因而略有增加,2013年9月起開工建造,最初預定分別在2016與2017年交付(實際上兩艦在2018年2月6日交付)。 在2012年,俄羅斯2月15日,俄羅斯聯邦軍事技術合作局局長表示,俄羅斯將在2012年起將Kh-35反艦飛彈的技術轉移至越南,並計劃在越南設立合資公司來生產,依照先前俄羅斯與印度合資成立布拉莫斯航太公司(BrahMos Aerospace Ltd)、轉移寶石反艦飛彈技術給印度而發展成布拉莫斯(Brahmos)反艦飛彈的模式進行。越南自2009至2010年總共從俄羅斯進口41枚Kh-35E 反艦飛彈來裝備四艘獵豹級,其中2009年訂購17枚,2010年訂購16枚實彈與8枚訓練彈,這些在2012年1月底以前都已經交付完畢。

不過,俄羅斯造艦廠商似乎也面臨其他強大的競爭對手。在2011年9月底越南總理訪問荷蘭協商雙方經貿合作的同時,有消息傳出越南有意從荷蘭購買四艘Sigma系列巡防艦(前2艘在荷蘭建造,後2艘在越南組裝),而荷蘭是此時在越南的歐洲最大投資國。 在2013年3月底馬來西亞蘭卡威航太展(LIMA 2013)中,俄羅斯Zelenodolsk船廠總經裡宣布將為越南進一步建造兩艘獵豹級系列。 在2014年2月26日,Zelenodolsk船廠又宣布將為越南建造第三批二艘獵豹級,如此越南的獵豹級總數將達到六艘。
