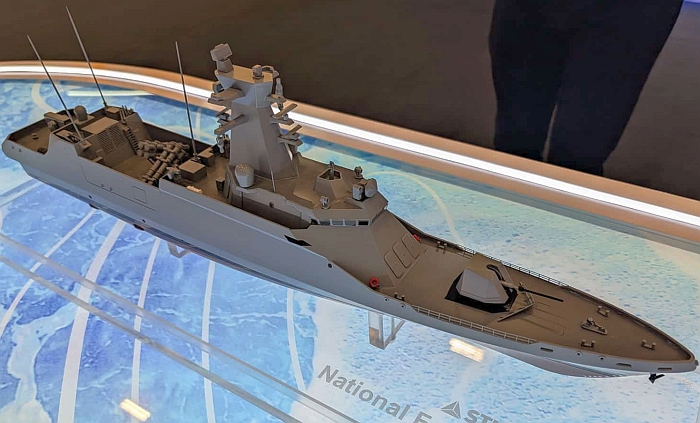

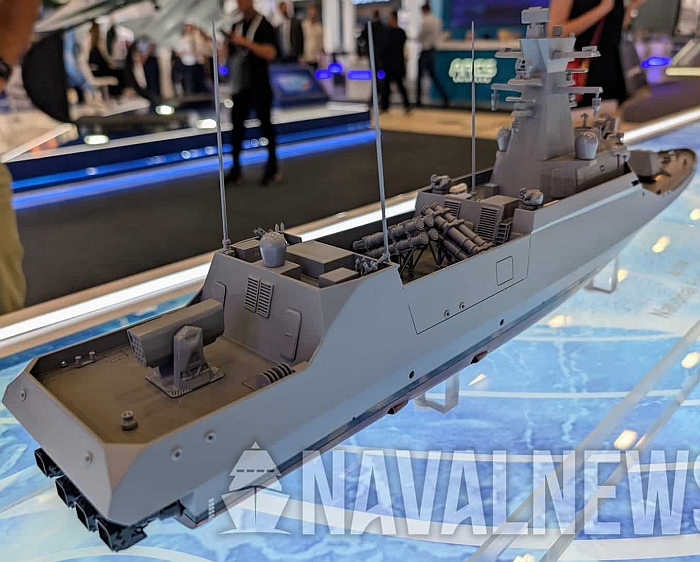

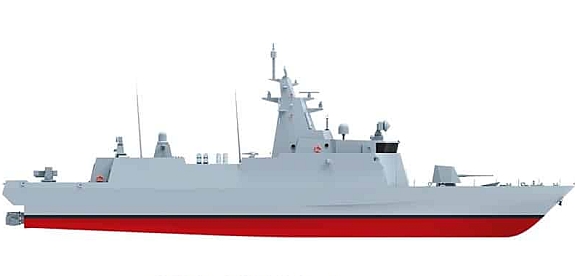

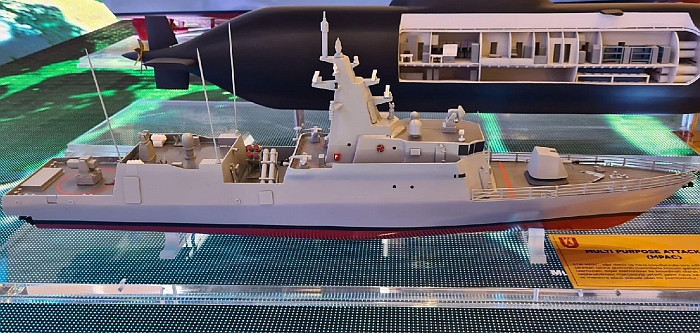

土耳其海軍飛彈快艇系列

(上與下)土耳其海軍軍刀二級飛彈快艇TCG Tufan(P-333)。

土耳其海軍三艘軍刀系列飛彈快艇,最前與最後分別是軍刀II級的Zipkin(P-336)、TCG Tufan(P-333),

居中的是軍刀I級的TCG Kilic(P-330)。注意到軍刀I級使用早期型號的OTO 76mm快砲,軍刀II級換成

匿蹤砲塔殼的版本。

──by captain Picard






鷹級飛彈/魚雷攻擊艇

鷹級最初是純粹的魚雷艇,1970年代改成飛彈快艇,只保留兩門魚雷管位於兩舷,艦尾 則設置四具企鵝反艦飛彈。

鷹級的Pelikan(P326)

四艘鷹級編隊航行



一艘鷹級發射企鵝Mk.2反艦飛彈。



艦名/使用國 鷹級飛彈/魚雷攻擊艇/土耳其

(Kartal Class)

承造國/承造廠 德國/Lürssen Werft
尺寸(公尺) 長42.5 寬7.1 吃水2.4
排水量(ton)

標準190

滿載206

動力系統/軸馬力

CODAD

Mercedes-Benz MB 518C柴油機*4/12000

四軸

航速(節) 42
續航力(海浬) 700/35節
偵測/反制系統 Dicca 1226導航雷達*1

HAS M20平面搜索雷達*1(日後被另一具Dicca 1226導航雷達取代)

Telegon 8 電子戰系統

干擾彈發射器*2

射控/作戰系統

Hagenuk戰術射控儀(TFCS)

PFCS 2型反艦飛彈射控系統

乘員 39
艦載武裝 Bofors Type 564 40mm 90倍徑快砲*2

企鵝MK-2反艦飛彈發射器*2~4(1970年代加裝)

533mm魚雷管*4(最初)/2(裝備企鵝反艦飛彈後)(早期配備G-7A魚雷,日後換 成SST-3/4)

數量

共八艘

艦名 下水時間 服役時間 除役時間
P-321 Denızkuşu 1968/6/15 2013~2014除役
P-322 Atmaca 1967/7/28 2013~2014除役
P-323 Şahın 1966/7/19 2013~2014除役
P-324 Kartal 1966/7/25 2013~2014除役
P-325 Meltem 1968/10/25 1985/2/25撞擊沈沒
P-326 Pelıkan 1969/12/17
P-327 Albatros 1968/2/7
P-328 Şımşek 1970/7/22
P-329 Kasirga 1970/10/23



鷹級(Kartal Class)是土耳其向德國購買的魚雷快艇,由 西德著名的小型艦艇廠商──呂森(Lürssen Werft )廠建造,其基本設計以德國Type-142紫貂級(Zobel class)魚雷艇為基礎。土耳其總共訂購9艘鷹級 ,在1966~1970年陸續服役;最初此型快艇是純粹的魚雷艇,土耳其在1971年購買了60至65枚挪威康斯堡航太防衛(Kongsberg Defence Systems)生產的企鵝(Penguin )Mk.2反艦飛彈來裝備鷹級,使之成為一種反艦飛彈/魚雷快艇。其中,Meltem(P-325)在1985年2月25日與俄羅斯Smolnyy級訓練船Khasan號發生的碰撞意外中沈沒。

鷹級配備兩門Bofors Type 564 40mm 90倍徑快砲 (採用開放式砲塔),射程2500~3000m,分別設置在艇首與艇體中後段。完工初期,艇上設置四門533mm魚雷發射器,早期使用G-7A反艦魚雷,爾後被西德Atlas的SST-3/4海豹(Seal)魚雷取代(最大射程37km,航速23節時射程10km,戰鬥部重230kg) 。在1970年代,土耳其海軍將其中兩門魚雷發射器拆除(保留兩門位於駕駛台兩側的),在艦尾甲板加裝四具挪威製企鵝Mk.2反艦飛彈(採用紅外線導引,戰鬥部重120kg,射程約35km),艇上也安裝配套的PFCS 2企鵝射控系統(Penguin Fire Control System)。

值得一提的是,1980年代西德海軍自用的Type-142魚雷艇退役後,大部分都轉賣給土耳其,主要作為鷹級的備料來源。



蒼鷹級飛彈快艇

蒼鷹級飛彈快艇屬於德國Lürssen Werft廠的FPB-57型,是土耳其第一種現代化大型飛彈快艇。

此為首艇蒼鷹號(TCG DoganP-340)。

蒼鷹級的二號艇TCG Mart(P-341)。



艦名/使用國 蒼鷹級飛彈快艇/土耳其

(Dogan class)

承造國/承造廠 P-340:德國Lürssen Werft

P-341~343:土耳其

尺寸(公尺) 長58.1 寬7.6 吃水2.74
排水量(ton)

標準353

滿載436

動力系統/軸馬力

CODAD

MTU 柴油機*4/12000

四軸

航速(節) 38
續航力(海浬) 700/35節

1050/30節

偵測/反制系統

Dicca 1226導航雷達*1

Thales/Mikes ELDES21電子支援系統(ESM)(改良時加裝)

SUSIE-1電子支援系統

SPHINX/SLQ-501電子戰系統

MK-36 SRBOC干擾彈發射器*2

射控/作戰系統

STACOS戰鬥系統(原始裝備)

TACTICOS戰鬥系統(改良時加裝)

HAS WM 28/41追蹤/射控雷達*1

LIOD Mk1光電射控儀*1(改良時加裝)

乘員 40
艦載武裝 OTO 76mm 62倍徑快砲*1

GDM-A雙聯裝35mm 90倍徑快砲*1

四聯裝魚叉反艦飛彈發射器*2

M2 12.7mm機槍*2

FIM-92刺針短程防空飛彈*2

數量

共四艘

艦名 下水時間 服役時間
P-340 Dogan 1976/6/16 1977/12/23
P-341 Marti   1977/6/28 1978/8/1
P-342 Tayfun   1979/7/19 1980/7/10
P-343 Volkan 1980/8/11 1981/5/12



蒼鷹級(Dogan class)飛彈快艇由德國呂森廠設計的PFB-57型 (衍生自德國海軍自用的Type-143信天翁級飛彈快艇),除了首艦在Lürssen Werft原廠建造之外,後續三艘都轉移至土耳其建造。

蒼鷹級滿載排水量430噸左右,最大航速38節。蒼鷹級採用平甲板結構,單一上層建築位於艦體前部,反艦飛彈設置於上層建築後方,再過去是煙囪,最後則是艦尾的砲位。艇上主要射控裝備是艦橋後方一具荷蘭電信(HAS)WM 28/41追蹤/射控雷達,能導控火砲與飛彈射擊,在現代化改良時又在艦橋上方加裝一具LIOD Mk1光電射控儀,並增設TACTICOS戰鬥指揮系統。武裝方面,艇首設有一座OTO 76mm 62倍徑快砲,艇體後段可裝置兩組四聯裝魚叉反艦飛彈發射器,發射器開口朝向斜前方,艇尾則設置一座GDM-A雙聯裝35mm快砲,使用兩座Oerlikon KDC 35mm 90倍徑高平兩用砲身(射速500發/分,防空射程5000m,反水面射程8000m)。

與先前的鷹級相較,蒼鷹級堪稱土耳其第一種現代化的大型飛彈快艇。首先,蒼鷹級的魚叉反艦飛彈射程在130km以上,遠超過鷹級配備的企鵝MK2飛彈,如搭配其他友軍單位的偵察與標定,就能打擊視距外的目標。此外,蒼鷹級無論是偵測、電子戰、火砲射控與武器系統自動化程度都遠在鷹級之上,在現代戰場上擁有較佳的戰場感知能力,遭遇敵方反艦飛彈襲擊時能更早反應並採取電子反制措施;此外,蒼鷹級配備由雷達導控、自動操作的OTO 76mm快砲,近距離遭遇的戰鬥力遠優於鷹級的人工操作40mm機砲。

一艘蒼鷹級或風級飛彈快艇上的人員正在發射美製刺針防空飛彈





風級飛彈快艇

風級飛彈快艇的TCG  Gayret( P-346)。風級 是蒼鷹級的後續型。

艦名/使用國 風級飛彈快艇/土耳其

(Ruzgar class)

承造國/承造廠 土耳其/
尺寸(公尺) 長57.84 寬7.62 吃水2.68
排水量(ton)

標準353

滿載410

動力系統/軸馬力

CODAD

MTU柴油機*4/18000

四軸

航速(節) 41
續航力(海浬) 1050/30節
偵測/反制系統

Dicca 1226導航雷達*1

SUSIE-1電子支援系統

SPHINX/SLQ-501電子戰系統

MK-36 SRBOC干擾彈發射器*2

射控/作戰系統

STACOS戰鬥系統(原始裝備)

TACTICOS戰鬥系統(改良時加裝)

WM 28/41追蹤/射控雷達*1

LIOD Mk2光電射控儀*1

乘員 40
艦載武裝 OTO 76mm 62倍徑快砲*1

GDM-A雙聯裝35mm 90倍徑快砲*1

四聯裝魚叉反艦飛彈發射器*2

M2 12.7mm機槍*2

FIM-92刺針短程防空飛彈*2

數量

共二艘

艦名 下水時間 服役時間
P-344 Ruzgar 1984/12/17 1986/2/14
P-345 Poyraz 1984/12/17 1986/6/27
P-346 Gayret   1987/7/24 1988/10/25
P-347 Firtina 1988/4/30 1988/6/22



風級(Ruzgar class)飛彈快艇由德國 Lürssen Werft廠設計,也屬於PFB-57系列,基本上是蒼鷹級的後續型,全部四艘都在土耳其建造。 風級的艦體設計、裝備幾乎與蒼鷹級完全相同,不過由於改採出力較大的柴油發動機(每具4250馬力,共四具),加上排水量略減(從440噸減至410噸),故航速提高 到41節。



星級飛彈快艇

星級飛彈快艇是改良型FPB-57,主要改良在於電子系統。圖為星級首艇(TCG Yildiz P-348)



艦名/使用國 星級飛彈快艇/土耳其

(Yıldız class)

承造國/承造廠 土耳其/
尺寸(公尺) 長58.1 寬7.6 吃水2.7
排水量(ton)

標準353

滿載433

動力系統/軸馬力

CODAD

MTU 16V956 TB91柴油機*4/15120

四軸

航速(節) 38
續航力(海浬) 1050/30節

2000/18節

偵測/反制系統 Plessey AWS 6 Dolphin平面搜索雷達*1

SCOUT/Keliven Hough 1007導航雷達*1

Thales Cutlass 242 ESM (Cutlass B1) 電子支援系統

MK-36 SRBOC干擾彈發射器*2

射控/作戰系統

STACOS戰鬥系統(原始裝備)

TACTICOS戰鬥系統(改良時加裝)

Contraves TMX-CW射控雷達*1

LIOD Mk2光電射控儀*1

目標視線標定系統(TDS)(改良時加裝)

乘員 45
艦載武裝 OTO 76mm 62倍徑快砲*1

GDM-A雙聯裝35mm 90倍徑快砲*1

四聯裝魚叉反艦飛彈發射器*2

7.62mm機槍*2

FIM-92刺針短程防空飛彈*2

數量

共二艘

艦名 下水時間 服役時間
P-348 Yildiz 1994/7/27 1997/5/23
P-349 Karayel 1995/6/20 1997/5/23



星級(Yıldız class)飛彈快艇是德國Lürssen Werft 廠設計的改良型PFB-57,也就是蒼鷹級與風級的改良型。土耳其在1991年與Lürssen Werft 廠簽署星級的採購合約,兩艦都在土耳其建造。與蒼鷹級、風級相較,星級的整體佈局大致相同,但上層結構外型變化頗大,艦上的作戰系統、雷達與電戰裝備也有許多改良。星級以一具Contraves TMX-CW X波段射控雷達(工作距離約70km)取代了蒼鷹級/ 風級的WM-28/41追蹤/射控雷達,該雷達設置於上層船艛後段、主桅杆後方。星級配備 Cutlass 242 ESM (Cutlass B1) 電子截收系統(ESM),探測範圍1~18GHz,截收到電子信號後立刻進行分析、與資料庫中已知威脅類型比對,在1秒鐘之內將結果顯示在顯控台上。

AWS 6雷達的天線組,主天線由兩個不同工作波段的線性陣列構成,

而敵我識別(IFF)天線則位於前部。天線組背後的桶狀結構用來降低主天線的旁波瓣。

星級配備英國普來西(Plessey AWS 6海豚(Dolphin)C頻對空/平面搜索雷達,研發工作始於1970年代末期,1982年測試完畢,隨即投入國際市場。 AWS 6主要用於探測中短距離快速接近的小型空中目標、水面目標,結合敵我識別(IFF)功能(線性的識別答詢天線整合在主天線前方基部),並能為近迫防禦系統(CIWS)進行先期指引。AWS 6有兩個工作頻段,各有一根線性天線組成主天線,天線後方的拋物面桶狀結構,顯著降低了旁波瓣,使之較不易受到海面雜波與電子干擾影響。依照工作模式不同,AWS 6的天線轉速在每分鐘10至60轉之間,穩定基座能處理正/負25度橫搖與正/負10度縱搖,TWT行波管發射機的尖峰功率500KW。後端信號處理為3與4脈衝(Pulse)的目標動態指向(Moving Target Indication,MTI)檢測、CFAR處理、16 cell的數位背景平均濾波器(averager),可用自動或人工進行目標追蹤,能同時追蹤超過200個目標軌跡。在監視模式(Surveillance Mode)下,AWS 6的天線轉速為15轉/分,儀器探測距離( Instrumented range)約180km,有效探測距離約110km;在自動目標追蹤模式下可進行追蹤同時掃描(Track While in Scan,TWS);在自衛模式下,天線轉速是30轉/分,儀器探測距離約60km,有效探測距離約55km。

星級的武器系統仍與蒼鷹級、風級相同。


軍刀-I/II級飛彈快艇

軍刀-I級飛彈快艇的首艇TCG Kilic(P-330)。軍刀-I級屬於FPB57-052B型,引進匿蹤設計並進一步改進電子系統。

(上與下)軍刀II級的Zipkin (P336)

艦名/使用國 軍刀-I/II級飛彈快艇/土耳其

(Kilic I/II class)

承造國/承造廠 P-330:德國Lürssen Werft,

P-331~338:土耳其

尺寸(公尺) 長62.4 寬8.6 吃水2.82
排水量(ton)

滿載552

動力系統/軸馬力

CODAD

MTU 16V956 TB91柴油機*4/15210

四軸

航速(節) 40
續航力(海浬) 1050/30節

3300/16節

偵測/反制系統 MW-08 G頻3D對空/平面搜索雷達*1

SCOUT Mk.2低截獲率(LPI)導航雷達*1

Racal Cutlass 1C電子支援系統

MK-36 SRBOC干擾彈發射器

射控/作戰系統 TACTICOS戰鬥管理系統

STING-EO Mk.2雷達/光電射控系統*1

Thales LIROD Mk2雷達/光電射控儀*1

乘員 45
艦載武裝 OTO 76mm 62倍徑快砲*1(軍刀II型為匿蹤砲塔)

雙聯裝Breda 40mm快砲*1

四聯裝魚叉反艦飛彈發射器*2

M2 12.7mm機槍*2

FIM-92刺針短程防空飛彈*2

數量

軍刀I級:共三艘

艦名 下水時間 服役時間
P-330 Kilic   1997/7/15 1998/7/24
P-331 Kalkan 1998/9/22 1999/7/22
P-332 Mizrak 1999/4/25 2000/6/8
軍刀II級:共六艘
艦名 下水時間 服役時間
P-333 Tufan    2001/7/25 2005/7/26
P-334 Meltem 2004/9/1 2005/7/26
P-335 Imbat 2005/7/26 2006/7/7
P-336 Zipkin   2006/7/7 2007/9/17
P-337 Atak   2008/1/4 2009/1/14
P-338 Bora 2009/3/23 2010/4/7



在1993年,土耳其與德國Lürssen Werft廠簽約,引進該廠的改良型FPB-57(即FPB57-052B)大型飛彈快艇,首批建造三艘,稱為軍刀I級(Kilic I class),除了首艇(Tufan P-333)在Lürssen Werft廠建造之外,後續兩艘都轉移至土耳其建造。稍後,土耳其繼續訂購第二批FPB57-052B,稱為軍刀II級(Kilic II class),全部六艘都在土耳其建造。

與先前土耳其海軍訂購的蒼鷹級、風級、星級等FPB-57系列相較,軍刀I/II級不僅排水量放大,而且大量引進艦體匿蹤技術,可降低雷達截面積。軍刀I/II級的艦體採用鋼材製造,上層結構則以輕質合金建造,採用封閉式上層結構,增加了內部可用容積;船艛與桅杆都引進匿蹤設計,造型較為簡潔洗鍊,具有折角與傾斜。艦體採用深V字型橫斷面來降低航行阻力,可穿浪而行,艦首乾舷增高以強化耐海抗浪性能,艇體中部還設置穩定鰭,在較高海象下仍能維持較佳的穩定性與高速性能,在五級海象下仍能以24節持續航行,最大自持力約12天。與 星級相較,軍刀級的偵測、電子戰與射控系統又進一步翻新,採用兼具對空、對海偵測能力的Signnal MW-08三維雷達(安裝在主桅杆頂)。射控方面,艦橋頂部設置一具STING-EO Mk.2雷達/光電射控系統(詳見希臘海軍區羅森級(Roussen class)飛彈快艇一文)來導控艦首76mm快砲,船體後部設置一具Thales LIOD Mk2 雷達/光電射控儀來導控後部40mm快砲。

武裝方面,軍刀I/II級的配置與 星級大致相同,唯艦體後段的魚叉反艦飛彈發射器改為橫向布置,發射器開口分別朝向左右兩側;此外,艦尾火砲改用一座Breda雙聯裝40mm 70倍徑快砲來取代過去使用的35mm砲,雙砲射速600發/分,最大水面射程12.5km(有效防空射程約4km)。軍刀I級仍使用傳統構型的OTO-Breda 76mm快砲,而軍刀II級的OTO 76mm快砲則改用匿蹤版砲塔殼,這是軍刀II級與軍刀I級的主要區別。
