泰國中型巡邏艦艇

泰國海軍兩艘巡邏艦,前為塔比級(Tapi class)的Khirirat(FS-432),後為拉塔納克辛級巡邏艦Sukhothai(FSG-442)

此照片攝於2017年5月下旬的AUSTHAI 17澳洲-泰國聯合海上演習。

──by captain Picard


塔比級巡邏艦

泰國海軍在1970年代向美國購買的塔比級(Tapi class)巡邏艦首艦塔比號(Tapi FS-431)

塔比級巡邏艦二號艦Khirirat(FS-432),攝於2017年5月下旬的AUSTHAI 17澳洲-泰國聯合海上演習。



艦名/使用國 塔比級巡邏艦/泰國

Tapi class,PF103

承造國/承造廠 美國/American Shipbuilding Co / Norfolk Shipbuilding & Drydock Co
尺寸(公尺) 長84 寬10.06 吃水3.05
排水量(ton) 標準855

滿載1172

動力系統/軸馬力 柴油機*2

雙軸

航速(節) 20
續航力(海浬) 2400/18節
偵測/反制系統 SPS-6C對空搜索雷達*1

Furuno導航雷達*1

Elettronica ELT-211電子戰系統

Sippican Mk.135六聯裝干擾彈發射器*2

聲納 STN-Atlas DSQS-21C艦首聲納*1
射控/作戰系統 Thales SEWACO作戰指揮系統

Signnal WM-22射控雷達*1

乘員 140
艦載武裝 OTO-Melara 76mm62倍徑快砲*1

Breda  Type-107雙聯裝40mm 70倍徑快砲*1

Oerlikon GAM-B01 20mm 90倍徑機砲*2

MK-32三聯裝324mm魚雷發射器*2

M-2 HB 12.7mm機槍*2

艦載機
數量

共二艘

艦名 安放龍骨 下水時間 服役時間 除役時間
FS-431 Tapi 1970/4/1 1970/10/17 1971/11/1
FS-432 Khirirat 1972/2/18 173/6/2 1974/8/10



在1970年代,泰國向美國採購兩艘PF-103型巡邏艦,即塔比級(Tapi class),由美國船廠(American Shipbuilding Co)與諾福克船廠(Norfolk Shipbuilding & Drydock Co)建造,在1971與1974年服役。

塔比級滿載排水量接近1200噸,採用中央船艛構型,使用柴油機做為主機,雙軸推進,最大航速20節,航速18節時續航力2400海里。本級艦具備近距離水面作戰與短程反潛能力,主桅杆上設置一座SPS-6C對空搜索雷達,艦橋上方設置一具擁有球型天線罩的荷蘭Signnal WM-25射控雷達一具西德STN-Atlas DSQS-21C艦首聲納。艦首高架的砲位設置一門OTO-Melara 76mm62倍徑快砲,船艛後方設置一座Bofors雙聯裝40mm 70倍徑快砲,此外還有兩門Oerlikon GAM-B01 20mm 90倍徑機砲與兩挺12.7mm機槍,艦尾則有兩組美製MK-32三聯裝324mm反潛魚雷發射器。

馬庫.拉雅庫馬號巡邏艦

泰國在1970年代初向英國購買的馬庫.拉雅庫馬號(HTMS Makut Rajakumarn,FF-433) 巡邏艦

由後方看馬庫.拉雅庫馬號,注意其英製MK-8 4.5吋艦砲以及Breda 40mm 70倍徑快砲。

艦名/使用國 馬庫.拉雅庫馬號巡邏艦/泰國

(HTMS Makut Rajakumarn,FF-433)

承造國/承造廠 英國/Yarrow Shipbuilders, Glasgow
尺寸(公尺) 長97.6 寬10.97 吃水5.5
排水量(ton) 標準1650

滿載1900

動力系統/軸馬力 CODOG

Rolls-Royce Olympus燃氣渦輪*1/19500

Crossley Pialstick diesel柴油機*2/6000

雙軸

航速(節) 26
續航力(海浬) 5000/16節

1200/26

偵測/反制系統 Signnal LW-04對空/平面搜索雷達*1

Signnal ZW-06平面搜索雷達*1

Decca 626導航雷達*1

RBOC MK-33干擾彈發射器*2

Elettronica ELT-211電子戰系統

Sippican Mk.135六聯裝干擾彈發射器*4

Thales Link-Y資料鏈

聲納 服役初期:

Type-162艦底目標識別聲納*1

Type-170B攻擊聲納*1

Plessey M-27聲納*1



1984年改裝後:

STN-Atlas DSQS-21C艦首聲納*1

射控/作戰系統 Thales SEWACO戰鬥管理系統

Signnal WM-22射控雷達*1

乘員 140
艦載武裝 MK-8 4.5吋(114mm) 55倍徑快砲*2

海貓防空飛彈發射器(1984年拆除)

Limbo反潛臼砲(1984年拆除)

Breda雙聯裝40mm 70倍徑快砲*1

MK-32 Mod.5三聯裝324mm魚雷發射器*2(1984年加裝)

M-2 HB 12.7mm機槍*2

艦載機
數量

共二艘

艦名 安放龍骨 下水時間 服役時間 除役時間
FS-433 Makut Rajakumarn 1971/11/18 1973/5/7



在1970年 代初,泰國向英國Yarrow船廠訂購一艘約兩千噸級的巡防艦,成為馬庫.拉雅庫馬號(HTMS Makut Rajakumarn FS-433),在1973年5月服役。

馬庫.拉雅庫馬號的設計以Yarrow廠先前出售馬來西亞的拉馬特號(KD Rahmat F24)巡邏艦為基礎放大而來,主要擔負沿海巡邏與近海反潛作戰等任務,採用複合燃氣渦輪或柴油機(CODOG)推進系統,最大航速26節。艦上配備兩座維克斯MK-8 4.5吋(114mm) 55倍徑快砲、海貓(Sea Cat)防空飛彈發射器以及Limbo反潛臼砲等典型英式武器,聲納系統也是搭配Limbo的Type-162艦底目標識別聲納與Type-170B攻擊聲納組合。在1984年,泰國海軍為 馬庫.拉雅庫馬號進行大修與現代化改裝,拆除海貓防空飛彈、Limbo反潛臼砲與原有的聲納,換裝新型STN-Atlas DSQS-21C艦艏聲納系統、美製MK-32三聯裝324mm魚雷發射器與MK-46導向反潛魚雷等。



拉塔納克辛級巡邏艦

拉塔納克辛級巡邏艦首艦拉塔納克辛號(Rattanakosin FSG-441)正面,此為塔科馬船廠的PFMM MK16型。

拉塔納克辛級巡邏艦Sukhothai(FSG-442)。

(上與下)拉塔納克辛級Sukhothai(FSG-442),攝於2017年5月下旬的AUSTHAI 17澳洲-泰國聯合海上演習。

拉塔納克辛號船艛前部特寫。

三艘泰國巡邏艦並排航行,兩側為拉塔納克辛級巡邏艦,中間為北大年級巡邏艦納拉提瓦號(Naratiwat PG-512)





艦名/使用國 拉塔納克辛級巡邏艦/泰國

(Ratanakosin class/PFMM MK16 class)

承造國/承造廠 美國/Tacoma Boat Building Co
尺寸(公尺) 長76.82 寬9.55 吃水2.44
排水量(ton) 標準840

滿載960

動力系統/軸馬力 MTU柴油機*2

雙軸

航速(節) 26
續航力(海浬) 3000/16節
偵測/反制系統 Signnal DA-05對空/平面搜索雷達*1

Signnal ZW-06平面搜索雷達*1

Sperry Marine BridgeMaster E導航雷達*1

ITT Electronics System AN/SLD-4(V)電子戰系統

10聯裝Sagem Defense Securite Dagaie干擾彈發射器

Thales Link-Y/Link-RTN資料鏈

聲納 STN-Atlas DSQS-21C艦首聲納*1
射控/作戰系統 Signnal SEWACO作戰指揮系統

Signnal WM-25射控雷達*1

Alenia Albatros Mod.9角蛙防空飛彈射控系統

Boeing AN/SWG-1A魚叉反艦飛彈射控系統

Thales LIROD.8光電射控系統

乘員 87
艦載武裝 OTO-Melara 76mm62倍徑快砲*1

Breda雙聯裝40mm 70倍徑快砲*1

Oerlikon GAM-B01 20mm 90倍徑機砲*2

Selenia八聯裝角蛙(Albatros)短程防空飛彈發射器*1

四聯裝MK-141魚叉反艦飛彈發射器*2

MK-32三聯裝324mm魚雷發射器*2

艦載機
數量

共二艘

艦名 安放龍骨 下水時間 服役時間 除役時間
FSG-441 Rattanakosin 1984/2/6 1984/2/6 1986/3/11
FSG-442 Sukhothai 1984/3/26 1986/7/20 1987/2/19



在198-年代,泰國向美國塔科馬船廠(Tacoma Boat Building Co)訂購兩艘PFMM MK16型巡邏艦,成為拉達納科辛級(Ratanakosin class/PFMM MK16 class)巡邏艦,分別在1986與1987年服役。

與前一級塔比級相較,拉達納科辛級配備反艦飛彈與短程防空飛彈,作戰能力更加全面。拉達納科辛級滿載排水量近1000噸級,採用中央船艛設計。動力系統為兩具MTU柴油機,雙軸推進,最大航速26節,航速16節時續航力3000海里。艦上桅杆使用塔式設計,前桅杆頂部設置一具Signnal WM-25射控雷達,後桅杆設置一具Signnal DA-05對空/平面搜索雷達。武裝方面,艦首A砲位設置一門OTO-Melara 76mm62倍徑快砲,其後方高出的B砲位以背負方式設置一座Breda雙聯裝40mm 70倍徑快砲,此外艦上還有兩門Oerlikon GAM-B01 20mm 90倍徑機砲;後桅杆兩側各有一組MK-32三聯裝324mm魚雷發射器,上層結構後方設置兩組四聯裝魚叉反艦飛彈發射器,而艦尾則設置一具義大利Selenia的八聯裝角蛙(Albatros)短程防空飛彈發射器。


卡羅辛級巡邏艦

卡羅辛級巡邏艦的塔延春號(Thayanchon OPV-532)

卡羅辛級巡邏艦的Longlom(OPV-533)

艦名/使用國 卡羅辛級巡邏艦/泰國

(Khamronsin Class)

承造國/承造廠 泰國/Italthai Marine Ltd
尺寸(公尺) 長62 寬8.26 吃水2.5
排水量(ton) 標準475

滿載630

動力系統/軸馬力 MTU 20V1163TB93柴油機*2

雙軸

航速(節) 25
續航力(海浬) 2500/15節
偵測/反制系統 BAE AWS-4對空/平面搜索雷達*1

Sperry Marine 2導航雷達*1

干擾彈發射器

聲納 STN-Atlas DSQS-21C艦首聲納*1
射控/作戰系統 BAE NAUTIS-P作戰指揮系統

BAE Sea Archer Mk.1A mod.2光電射控系統(OPV-531、532)

Thales Nederland Mirador-IR光電射控系統 (OPV-533)

乘員 57
艦載武裝 OTO-Melara 76mm62倍徑快砲*1

Breda/Rheinmetall Mauser Mk.30 Mod.F 30mm機砲*1

M-2 HB 12.7mm機槍*4

MK-32三聯裝324mm魚雷發射器*2

艦載機
數量

共三艘

艦名 安放龍骨 下水時間 服役時間 除役時間
OPV-531 Khamronsin 1992
OPV-532 Thayanchon 1992
OPV-533 Longlom 1992



在1990年代初期,泰國海軍向本國位於曼谷的Italthai Marine Ltd訂購三艘滿載排水量630噸的卡羅辛級(Khamronsin Class)近海巡邏艦(OPV),全部在1992年服役。

卡羅辛級的主要任務是沿海巡邏、經濟海域巡護等工作,因此艦上只裝備火砲與反潛魚雷。卡羅辛級採用封閉式上層結構,煙囪位於艦體中段後方,略有英式巡邏艦的風格,而艦體外型已經部分考量了雷達匿蹤設計。卡羅辛級的動力系統為兩具MTU 20V1163TB93柴油機,最大航速25節,航速15節時續航力2500海里。武裝方面,艦首設置一門OTO-Melara 76mm62倍徑快砲 ,艦尾裝置一座Breda/Rheinmetall Mauser Mk.30 Mod.F 30mm機砲,此外艦上還有四挺M2HB 12.7mm機槍,艦尾設有兩組MK-32三聯裝324mm魚雷發射器




華欣級巡邏艦

泰國在1990年代後期規劃建造的華欣级巡邏艦 首艦華欣號(HTMS Hua Hin PC-541)。

由於亞洲金融風暴,本級艦的產量大幅縮減。

艦名/使用國 華欣级巡邏艦/泰國

(Hua Hin class)

承造國/承造廠 泰國
尺寸(公尺) 長62 寬9.1 吃水2.5
排水量(ton)

標準530

滿載590

動力系統/軸馬力 MAN(Paxman)12VP185柴油機*3/10150

三軸

航速(節) 25
續航力(海浬) 2500/15節
偵測/反制系統 Sperry Marine 2導航雷達*1
射控/作戰系統
乘員 45
艦載武裝 Mk-22 Mod.0 76mm 50倍徑快砲*1

Bofors M3 40mm 60倍徑快砲*1

M-2 HB 12.7mm機槍*2

艦載機
數量

共三艘

艦名 安放龍骨 下水時間 服役時間 除役時間
PC-541 Hua Hin     2000
PC-542 Klaeng     2001
PC-543 Si Racha 2001



在1990年代後期,泰國開始規劃建造一種接近600噸級的巡邏艦,成為華欣級(Hua Hin class),用於沿岸防衛、經濟海域巡護等。最初泰國打算建造15艘這種國產巡邏艦,但由於1996年亞洲金融風暴重創泰國經濟,最後只有三艘付諸建造。

華欣級雖然採用三具柴油主機與三軸推進,但是總功率並不突出,最大航速約25節。或許由於只負責低強度作戰任務,加上亞洲金融風暴的關係,2000年代初期服役的華欣級只裝備舊式的武器,包括一座Mk-22 Mod.0 76mm 50倍徑快砲與一座Bofors M3 40mm 60倍徑快砲等。

甲米號巡邏艦

泰國在2009年6月向英國購買的甲米號(HTMS Krabi FS-551) 巡邏艦,由英國河流級(River class)巡邏艦放大而來。

此為甲米號试航的畫面。

(上與下)停靠於新加坡樟宜海軍基地的甲米號,攝於2015年5月中旬

艦名/使用國 甲米號巡邏艦/泰國

(HTMS Krabi OPV-551)

承造國/承造廠 泰國/Royal Thai Naval Dockyard, Bangkok(由英國BVT Surface Fleet.設計)
尺寸(公尺) 長90.5 寬13.6 吃水3.8
排水量(ton)

1970

動力系統/軸馬力

MAN 16RK280柴油機*2/9700

雙軸

航速(節) 25
續航力(海浬) 3500/15節
偵測/導航/通訊/射控系統

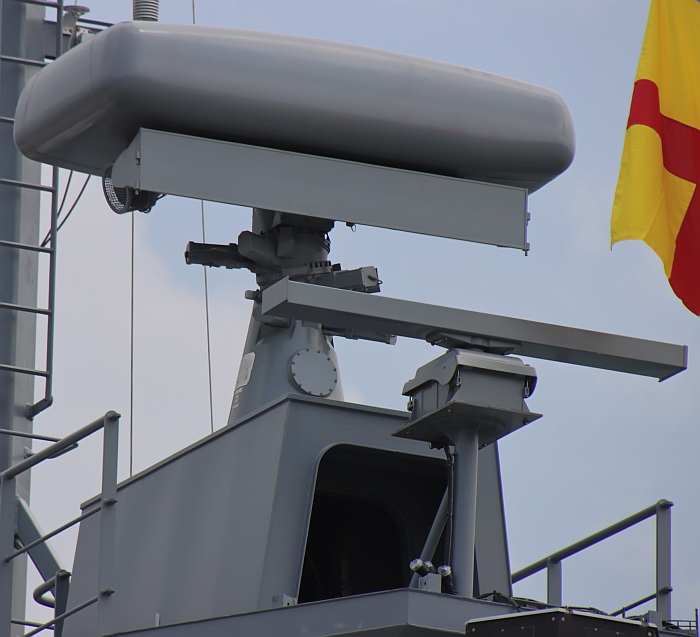

Terma Scanter 4100對空/平面搜索雷達*1

Thales TSB-2525平面搜索雷達*1

導航雷達*2

Thales LIROD Mk.2雷達射控系統

Thales TACTICOS戰鬥管理系統

Thales FICS整合通信系統

乘員

89

武器系統

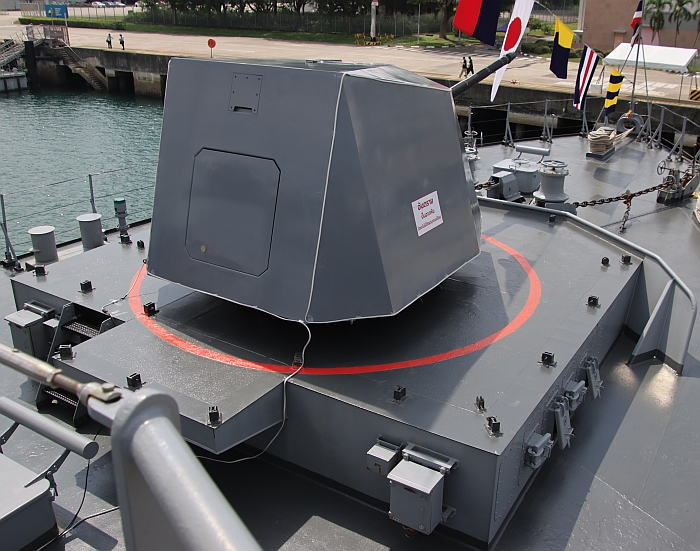

OTO-Breda 76mm 62倍徑快砲*1

MSI-DSL/ATK DS-30MR Mk.2 30mm機砲*2

M-2 HB 12.7mm機槍*2

艦載小艇 RHIB硬殼充氣小艇*1

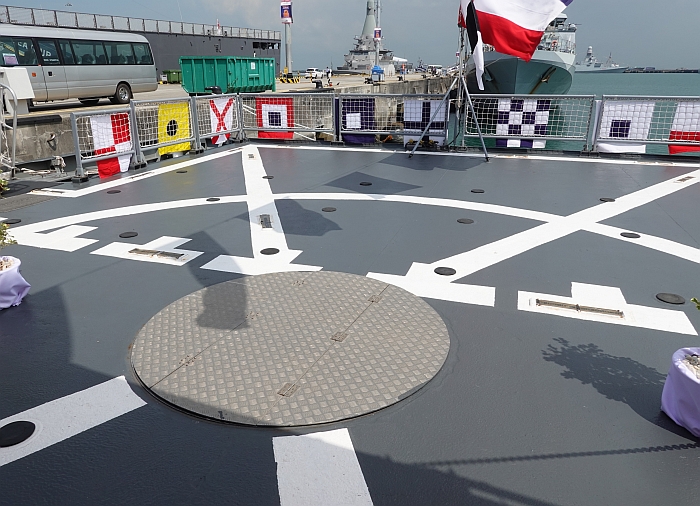

航空設施 艦尾設有起降甲板,可操作超級大山貓或AW-139
姊妹艦

目前至少2艘

艦名 簽約時間 安放龍骨 下水時間 服役時間
OPV-551 Krabi 2009/6/30 2010/8/30 2011/12/2 2012
        2019



在2009年6月30日,泰國海軍與英國BVT Surface Fleet公司簽約,建造一種90m長巡邏艦,並技術轉移至泰國曼谷的泰國皇家海軍船塢(Royal Thai Naval Dockyard, Bangkok)建造,合約價值17億泰珠 (約8500萬美元)。在2010年8月底,這艘新巡邏艦於泰國皇家海軍船塢開工,2011年12月2日下水,命名為甲米號(HTMS Krabi OPV-551),2012年底服役。甲米號的主要任務包括近岸巡邏、經濟海域巡護等。在2015年11月初,消息傳出BAE System與泰國皇家船塢開始建造第二艘甲米級,預定2019年服役;如果資金許可,泰國希望總共能訂購四艘同型的海洋巡邏艦。


建造中的甲米號 ,注意艦艏的76mm火砲基座。

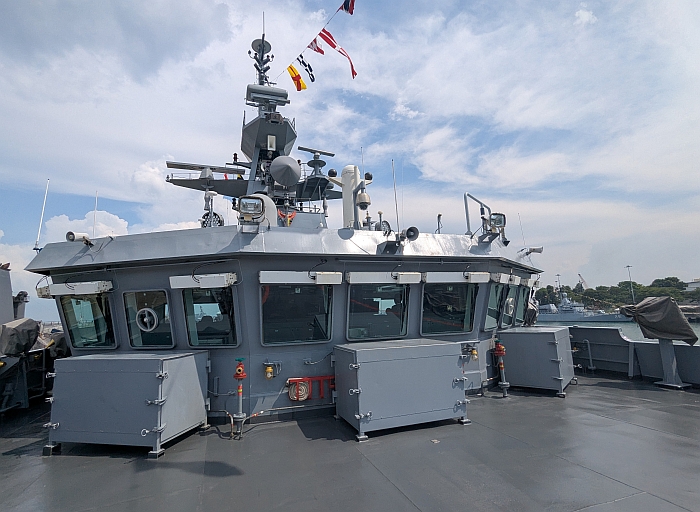

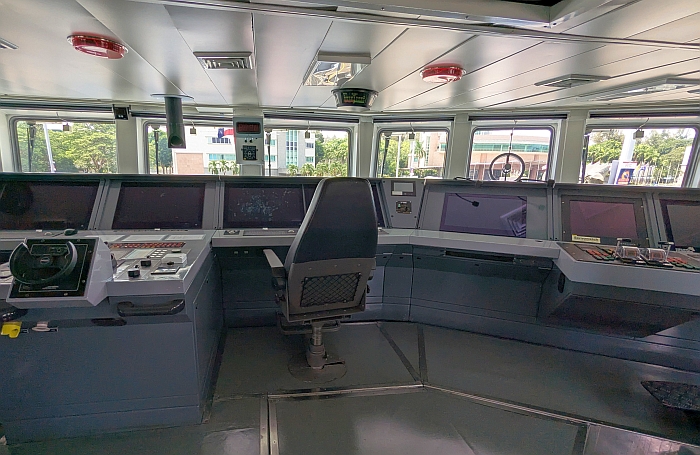

(上與下)甲米號的艦橋

甲米號的DS-30MR Mk.2遙控機砲,採用 MK-44 30mm Bushmaster鏈砲作為砲身。

甲米號和BVT先前為千里達建造的西班牙港級西班牙港級(Port of Spain class)巡邏艦(2010年遭千里達政府終止合約,2011年底轉售巴西)類似,都是由英國海軍自用的 河流級(River class)加長衍生而來,艦體長度增至90m,排水量增至1970噸,武器裝備也經過強化,最大航速為23節,艦上編制增為89人。艦上主要配備Thales的TACTICOS戰鬥管理、 導控火砲的LIROD Mk.2雷達射控系統、 FICS整合通信系統,以及丹麥Terma的Scanter 4100對空/平面搜索雷達(最大對空搜索距離160km);武裝方面,艦艏設置一座OTO-Breda 76mm 62倍徑快砲,船艛兩側各設置一座MSI-DSL的DS-30MR Mk.2遙控機砲(砲身為ATK MK-44 30mm Bushmaster鏈砲)與兩挺12.7mm機槍,火力比原版河流級增強不少。艦尾設有一個直昇機甲板,可以供泰國超級大山貓(Super Lynx-300)或AW-139直昇機起降,艦上並配有RHIB充氣小艇擔任臨檢任務。

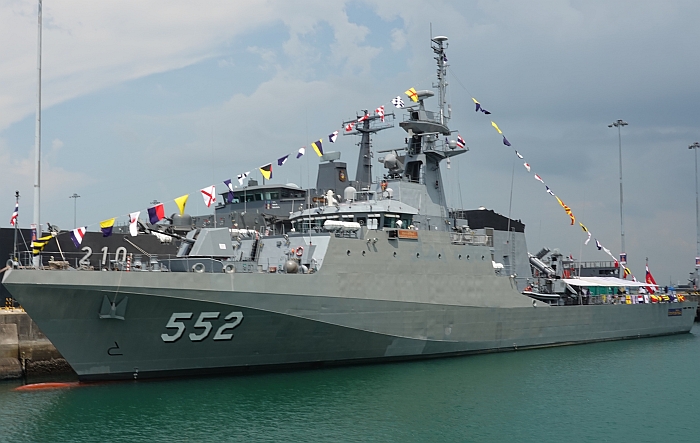

甲米級從第二艘開始,將會根據首艦的操作經驗進行少量改進。
