土耳其2000年代巡防艦計畫(TF-2000)

一幅TF-2000的概念草圖。

另一張TF-2000的想像圖,主桅杆頂部設置一個擁有四面固定式天線的相位陣列雷達系統。

2014年土耳其官方公佈的TF-2000效果圖,防空系統似乎為Thales的APAR相位陣列雷達加上SMART-L長程預警雷達的組合。

2017年5月上旬出現的一張土耳其TF-2000飛彈巡防艦想像圖,注意採用整合式桅杆系統,結合了

UMR S波段長程相位陣列雷達、CFR X波段多功能雷達、AYR X波段照射火控雷達等,都是固定式陣面。

2018年出現的TF-2000想像圖。與上圖相較,可以注意到整合式桅杆系統的相位陣列雷達少了一層;

在這個版本中,整合桅杆系統似乎只剩下CFR X波段多功能雷達、AYR X波段照射火控雷達,

而S波段的UMR雷達則改為單面旋轉陣列天線,設置在後桅杆上。

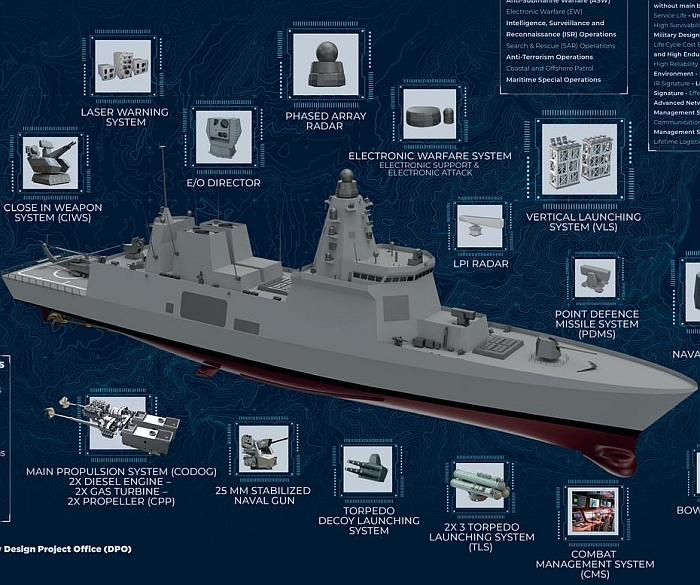

2018年以後的TF-2000想像圖

在2018年11月底,土耳其海軍的派里級巡防艦TCG Göksu(F497)的艦尾直昇機甲板搭載第一套測試用

ÇAFRAD相位陣列雷達,準備出海測試。





──by captain Picard

艦名/使用國 土耳其2000年代巡防艦計畫/土耳其

(TF-2000)

承造國/承造廠 土耳其/Istanbul Naval Shipyard
尺寸(公尺) 估計:

長147  寬18  吃水6.5

排水量(ton) 估計6500以上(滿載7000)
動力系統/軸馬力
航速(節) 28
續航力(海浬)
偵測/反制系統 UMR長程搜索雷達

CFR多功能雷達

光電監視系統

光電反制系統

電子戰系統

其餘不詳

射控/作戰系統 AYR照射/射控雷達

其餘不詳

水下偵測系統
乘員 220
艦載武裝

推測:

127mm艦砲*1

MK-41八聯裝垂直發射器*4~5(裝填SM-2 Block IV、ESSM防空飛彈與VLA反潛火箭)

四聯裝反艦飛彈發射器*2

MK-49 21聯裝RAM短程防空飛彈發射器*2

四聯裝反艦飛彈發射器*2

MK-32三聯裝324mm魚雷發射器*2

STAMP遙控武器站(配備25mm機砲)*2

艦載機 S-70B反潛直昇機*2

UAV無人遙控載具

數量

共4艘,可能增加2艘

艦名 安放龍骨 下水時間 服役時間






在1996年土耳其首度提出「國家艦」(Milgem Project,Milgem)計畫之際,也展開另一項野心更大的土耳其2000年代巡防艦(TF-2000)計畫,打算發展一種新型防空艦艇 。在1996年5月,土耳其公布TF-2000的信息徵詢檔案(Information Request File),並在1998年公布採購計畫文件()。最初土耳其打算建造6艘TF-2000(另一說八艘),總預算50億美元,從2004年起服役。然而 由於1999年Glocuk大地震以及隨後而來的經濟危機(土耳其經濟在2001年崩盤),TF-2000遂遭到擱置。

在2006年12月12日,土耳其正式 決定重啟TF-2000防空巡防艦的研製計畫 ,數量是四艘,視情況決定是否增購另外兩艘,總預算額度約30億美元,而這個計畫在2007年12月5日獲得土耳其國防工業執行委員會(Defence Industry Executive Committee)的批准。總計四至八艘TF-2000以及土耳其國家艦計畫的八艘島級(Ada class)巡防艦、四艘TF-100型巡防艦等,將構成21世紀前期土耳其水面作戰艦艇的主力。

TF-2000透過向國際公開招標的方式,選定歐美國家的相關廠商來協助土耳其本國研發單位進行設計與系統整合,並由土耳其本國的船廠進行建造 ;而土耳其造艦產業已經在2000年代土耳其國家艦的島級巡邏艦、TF-100巡防艦等計畫中獲得許多管理經驗與技術成果,將應用於TF-2000計畫中。在2010年3月,土耳其已經向國內外廠商蒐集了相關資訊,估計此案需要30億美元 。 依照早期計畫的時程,TF-2000設計預計在2011年完成,在2014年簽署第一批(Batch I)的建造合約;有消息指出第一艘預計在2018年服役,也有說法是首艦在2021至2022年交付。而TF-2000第二批(Batch II)三艘則預定在2023至2028年。

在2011年1月15日,土耳其國防工業次長( Undersecretariat for Defence Industries,SSM )正式對世界各廠商發出TF-2000的信息徵詢書(Request for Information,RFI),其中內容包括幾個項目:

定向紅外線反制(Directed Infrared Counter Measures)

電力產生與分配系統(Electric Generation and Distribution Systems)

散熱通風與空調(Heating Ventilating Air Conditioning,HVAC)

整合平台管理系統(Integrated Platform Management System)

雷射直接/定能武器(Laser Directed / Kinetic Energy Weapons)

主推進系統(Main Propulsion System)

海軍火砲系統(Naval Gun System)

TF-2000吸引了包括美國洛克西德.馬丁(Lockheed Martin)集團、德國布隆.渥姆斯(B+V)、挪威康斯堡(Kongsberg)、西班牙納凡提亞等知名大廠的興趣。到了2012年6月,洛馬集團是唯一還留在TF-2000計畫的競標者;稍早時土耳其當局拒絕了BAE System基於Type 26全球作戰船艦(Global Combat Ship)的提案。土耳其希望能整合本國研製的作戰系統,包括土耳其軍用電子工業公司(ASELSAN)研製的Genesis MSYS作戰系統 與ÇAFRAD多功能主動相位陣列雷達系統,並結合美製標準系列防空飛彈系統;而如果土耳其當局無法與洛馬集團達成共識,也就不會簽約。

 在2012年12月中旬,土耳其國防採購部門高級官員表示,土耳其計畫在2015至2020年完成全部八艘島級巡防艦之後,再投入70億美元建造TF-2000巡防艦,首批建造四艘 (首艦估計約在2018年服役),如果財政狀況許可就會再追加第二批 四艘。到了2016年底,TF-2000計畫穩步邁進,主要作戰系統都為本國研製,每艘粗估成本約為10億美元。TF-2000的設計工作由 DZKK.LIGI ARMERKOM設計局負責,在2016年左右完成。依照規劃,第一批四艘TF-2000之中,首艘TF-2000將由伊斯坦堡海軍造船廠(Istanbul Naval Shipyard)建造,後續三艘則轉移至民間船廠建造,在2020年代陸續服役。

一種TF-2000早期的想像圖。

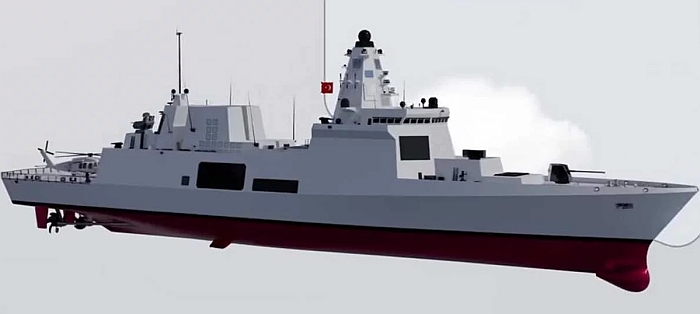

2018年以後的TF-2000模型。

TF-2000規劃的排水量在6500噸以上(滿載約7000噸以上),最大航速28節,巡航速率18節,首艦希望能在2018年開始服役,採用 匿蹤設計,以及由土耳其軍用電子工業公司(ASELSAN)研製的Genesis MSYS作戰系統、新式ÇAFRAD多功能主動相位陣列雷達系統 與新型電子戰系統等。武裝方面,TF-2000的具體規格與系統選擇還不清楚,考量的裝備包括包括127mm艦砲(可能為美製MK-45或義大利OTO-Breda的產品)、美製MK-41垂直發射系統(數量可能是32管)、SM-2 Block IV區域防空飛彈、RIM-162 ESSM近程區域防空飛彈 、RAM短程防空飛彈系統(使用21聯裝的MK-49發射器)、八枚反艦飛彈、美製垂直發射反潛火箭(VLASROC)、兩座324mm魚雷發射器等 ,艦上將搭載美製S-70B海鷹反潛直昇機與無人遙控載具(UAV)。而依照2017年版以後TF-2000的想像圖,艦橋前方還設置一座土耳其自行研製的KORKUT-D雙聯裝35mm雷達導控防砲 ,結合奧利崗KDC-35以及土耳其國產搜索、射控雷達。

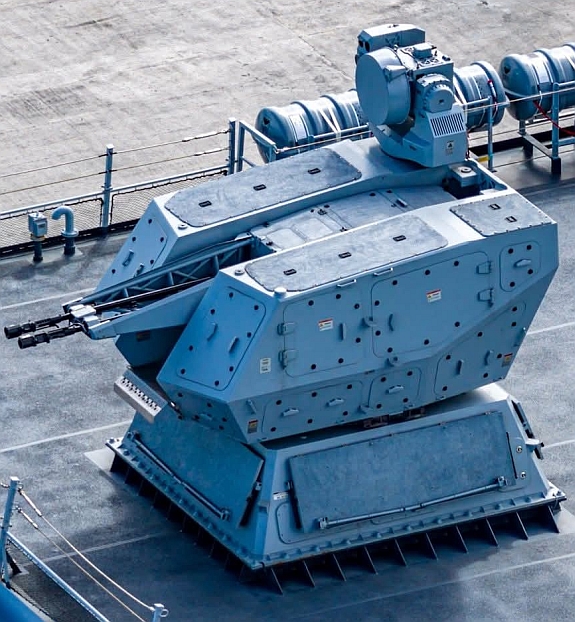

土耳其測試中的KORKUT-D雙聯裝35mm防砲,是土耳其國產自走式35mm自動防砲的艦載版。

在2009年3月23日至25日,土耳其國防工業次長(Undersecretary of Turkish Defence Industries)Murad Bayar與瑞典SAAB Bofors Dynamics公司與挪威康斯堡航太防衛( Kongsberg Defence & Aerospace)進行會談,商討關於引進瑞典RBS-15 MK.3或挪威NSM反艦飛彈的事宜,因此這兩種反艦飛彈被視為TF-2000乃至於國家艦計畫的熱門 選項;當然,美國魚叉反艦飛彈也在考量之列。不過隨著計畫演進,TF-2000的目標反艦飛彈也改成土耳其國產的ATMACA反艦飛彈(射程約250km);而由土耳其自行研製、射程1000至1500km的GEZGIN陸攻巡航飛彈也在考慮之列。



一張2017年5月上旬出現的TF2000整合桅杆系統的概念圖,頂部是非旋轉敵我識別器天線,

此外還有S波段長程對空搜索主動相位陣列雷達(UMR)、X波段的多功能主動相位陣列雷達(CFR)、

X波段相位陣列照射/射控雷達(AYR);而桅杆周邊還有電子戰天線、整合光電追蹤/監視系統等等。



根據2017年5月上旬出現的一張概念圖,TF2000考慮配備由 土耳其軍用電子工業公司(ASELSAN)整合開發的整合桅杆系統,構型類似荷蘭Thales的IMAST整合桅杆系統,結合多種ASELSAN研製的多功能主動相位陣列雷達 (Çok Amaçlı Faz Dizinli Radar,ÇAFRAD)等電子裝備,其中多功能相位陣列雷達組合包括S波段的長程搜索雷達(Uzun Menzilli Radar,UMR)、X波段多功能雷達(Çok Fonksiyonlu Radar,CFR)、X波段照射/射控雷達(Aydinlatma Radar,AYR)、位於桅杆頂部STANG 4193全向固定陣列式(非旋轉)敵我識別器(具有Mode 1/2/3/C/S/5模式)等,此外還有電子戰天線、360度環場光電探測系統、光電紅外線反制(Directional Infrared Counter Measures)、雷射直接能量武器(Laser Directed Kinetic Energy Weapons)以及導航雷達等。其中,UMR S波段雷達負責廣區域對空搜索、目標探測/追蹤與識別等,搜索距離450公里,能同時追蹤2000個以上的目標;CFR X波段多功能雷達的功能包括空域搜索與水平面掃描、目標探測/追蹤與識別、小型掠海高速目標探測與追蹤、同時多目標精確追蹤等,工作距離150km,能同時追蹤1000個以上的目標;AYR X波段照射器工作距離約150km,而敵我識別器工作距離450km。依照ASELSAN的信息,ÇAFRAD多功能相位陣列雷達系統採用德國AB電子公司的氮化鎵(GaN)T/R模塊來構成陣面,整套綜合桅杆系統的各個雷達陣面總共有10000個以上的T/R組件。

在2017年的想像途中,UMR、CFR、AYR三種相位陣列雷達都採用四面固定陣列,並集中在前主桅杆上;而2018年TF-2000巡防艦的想像圖則顯示ÇAFRAD多功能相位陣列雷達經過簡化,前桅杆上只裝備CFR X波段多功能雷達、AYR X波段照射火控雷達,而S波段的UMR長程搜索雷達則改為單面旋轉陣列;而這很可能是基於控制上部重量的考量。

(上與下)第一套測試用ÇAFRAD相位陣列雷達安裝在土耳其海軍派里級巡防艦TCG Göksu(F497)

的艦尾直昇機甲板上。這套ÇAFRAD相位陣列雷達結合兩種陣面(估計是X波段的CFR與UYR)

以及頂部的固定式全向IFF



在2018年11月底,土耳其完成的第一套測試用ÇAFRAD相位陣列雷達已經安裝在土耳其海軍的派里級巡防艦TCG Göksu(F497)的艦尾直昇機甲板上,並開始出海測試,預計在2019年上半完成海上測試工作;如一切順利,第一套生產型的ÇAFRAD可望在2023年左右交付土耳其海軍。
