SAAR S-72/閃光級輕護衛艦
在2019年11月,以色列國防部與以色列造船廠(ISL)簽署合約,研製新一代閃光級(Reshef Class)輕護衛艦來取代
尼瑞特級。閃光級的設計以ISL在2013年首度推出的SAAR S-72設計為基礎。此為閃光級的初期概念草案,
裝備76mm快砲、中部颱風30mm遙控武器站、兩組四聯裝反艦飛彈發射器、C-Dome點防禦防空飛彈垂直發射器
、三組72聯裝誘餌發射器等。艦尾甲板安裝兩個20英尺集裝箱(TEU)任務模組,例如反潛用的拖曳陣列聲納。
另一張閃光級的初期概念草案
2024年12月出現的閃光級(Reshef Class)輕護衛艦想向圖,艦首B砲位設置四組C-Dome點防禦防空飛彈垂直發射器
(上與下)在2020年6月中旬,希臘與以色列簽署協議,以SAAR 72為基礎,為希臘建造地米斯托克利級
(Themistocles class)巡邏艦。依照希臘ONEX造船廠的想像圖,地米斯托克利級有兩種版本,此為裝備較高檔的
輕巡防艦,配備艦首76mm快砲、兩組四聯裝反艦飛彈發射器、兩組短程防空飛彈垂直發射器等。
希臘ONEX造船廠的地米斯托克利級巡邏艦想像圖,此為低檔近海巡邏艦版,裝備包括一座
小口徑遙控武器站以及小口徑機槍等。
在2022年歐洲海軍展(Euronaval 2022)中,以色列造船廠展出SAAR S-80巡邏艦設計,
以SAAR S-72為基礎進一步加長。

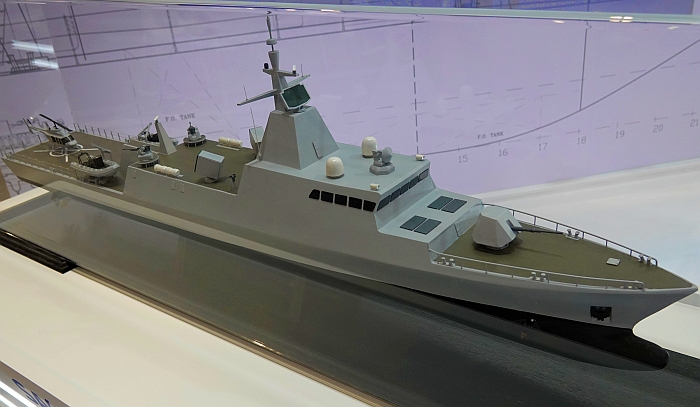

(上與下二張)在2023年5月新家坡國際海事防務展(IMDEX 2023)中,以色列造船廠展出SAAR S-80的模型
艦名/使用國 |
SAAR 7閃光級輕護衛艦/以色列 (Reshef Class) |
|||
承造國/承造廠 | 以色列/Israel Shipyards Ltd. | |||
尺寸(公尺) | 全長76~77 寬10.88 吃水3.12 | |||
排水量(ton) |
約1000 |
|||
動力系統/軸馬力 |
複合燃氣渦輪或柴油機(CODOG) MTU 16V1163M94柴油主機 x 2/15878 雙軸 |
|||
航速(節) | 28~30 | |||
續航力(海浬) |
1800/18節 3000/12節 |
|||
偵測/反制系統 | EL/M-2258 ALPHA主動相位陣列雷達(單面旋轉天線) x 1 Rafael Digital Shark雷達信號截收(R-ECM) Elbit/Elisra NS9003/AquaMarine電子支援系統 光電觀測/瞄準系統 Elbit Deseaver 72聯裝干擾彈發射器 x 3 |
|||
聲納 | ||||
射控/作戰系統 |
|
|||
乘員 | 50,可搭在20名額外人員 | |||
艦載武裝 |
OTO 76mm 62倍徑超級快速火砲 x 1 C-Dome防空飛彈垂直發射器 x 4組 四聯裝反艦飛彈發射器 x 2(使用魚叉或加百列反艦飛彈) Rafael Typhon 30mm遙控武器站 x 2 324mm魚雷發射器 x 2(任務模組型態。使用MK-54魚雷) |
|||
艦載機 | 無 | |||
數量 | ||||
艦名 | 安放龍骨 | 下水時間 | 服役時間 | |
Reshef | 2025/2/18切割第一塊鋼板 | |||
──by captain Picard
以色列造艦業界在IMDEX 2013展出的SAAR S-72輕護衛艦構想。 在2013年新加坡國際防務展(IMDEX 2013)中,以色列造船廠(Israel Shipyards Ltd.,ISL)展出了一種名為SAAR S-72的設計,廠商表示能在接下來30個月內完成設計,然後以8個月時間建成首製艦。 SAAR S-72是種排水量800噸的輕型護衛艦,全長72m,寬約10.25m,吃水2.92m,主機為兩部MTU 16V1163M94柴油主機,單機功率5920KW(7939馬力), 最大航速約30節,最大持續航速約28節,巡航速率18節時續航力1800海里,巡航速率12節時續航力3000海里,能持續在海上操作21天。艦上編制50人,並可搭載20名額外人員。相較於SAAR 4.5與箭簇級,SAAR S-72尺寸更大且戰力更齊全。SAAR S-72採用高度匿蹤的設計,全封閉式船艛,艦尾設有長15.3m、寬10m的起降甲板,可搭載一架AW139等級的中型直昇機或UAV。依照早期的想像圖,SAAR 72艦尾設有直昇機庫,且機庫結構側面設有封閉的小艇收容區。 裝備方面,SAAR S-72的封閉式整合桅杆頂設置一座以色列Elta公司MF-STAR主動相位陣列雷達系列的輕型版本EL/M-2258 先進輕型相位陣列雷達(Advanced Lightweight Phased Array,ALPHA),採用單面旋轉相位陣列天線;此外,桅杆也整合電子戰裝備的天線(含主動反制與被動截收等),艦橋頂設置一座艦砲射控雷達。武裝方面,艦首設置一座OTO-Breda 76mm 62倍徑快砲,裝備兩組四聯裝反艦飛彈發射器,船樓中後部設置防空飛彈垂直發射器(可能為Barak-8或C-Dome),此外還可裝備小口徑機砲(30mm以內)遙控武器站。除了正規作戰版之外,SAAR S-72也有降低武裝、增加續航力的近岸巡邏艦版(OPV)。 以色列海軍閃光級巡邏艦 在2019年11月13日,以色列國防部與以色列造船廠(ISL)簽署合約,設計新一代輕護衛艦來取代服役20多年的箭簇級,新艦的名稱為閃光級(Reshef Class)。閃光級就是已SAAR S-72為基礎發展而來,主要用於保護以色列近海、保護石油/天然氣設施以及經濟海域。在2021年8月26日,以色列造船廠獲得新型輕護衛艦的細部設計合約。 在2023年5月下旬英國法茵堡航太展,以色列海軍中校Yonatan Kudish透露,閃光級的艦體分段會在美國一個船廠建造並組裝完成,然後回到以色列,在以色列造船廠(Israel Shipyards)安裝整合各項作戰裝備。以色列造船廠是此案主承包商,而負責建造船體平台的美國船廠是次承包商;船艦在美國建造是透過美國軍售管道(Foreign Military Financing,FMS),並納入美國年度對以色列的軍援額度,可降低以色列的財政負擔。 在2024年12月12日,以色列國防部與以色列造船廠正式簽署閃光級的建造合約,總共建造五艘,價值28億新舍客勒(約7.8億美元),建造合約執行時間約六年,首艘估計在2027年服役。在2025年2月18日,首艦閃光號(Reshef)在以色列造船廠舉行切割第一塊鋼板開工儀式。 閃光級艦體全長約76至77m,寬10.88m,吃水3.12m,排水量1000噸,採用複合燃氣渦輪或柴油機(Combined Diesel-Electric or Gas,CODOG)推進系統,航速28至30節。艦上的電子裝備包括IAI Elta ELM-2258旋轉式電子掃描雷達、兩部光電射控系統等,艦上的電子戰系統咸信包括Rafael的Digital Shark雷達信號截收(R-ECM)、Elbit/Elisra的NS9003/AquaMarine電子支援系統等。閃光級的武裝包括艦首一座OTO 76mm 62倍徑快砲、Rafael的C-Dome點防禦防空飛彈系統、新型掠海反艦飛彈、兩座Rafael Typhoon 30遙控武器站、軟殺誘餌發射系統等。艦尾是多任務甲板,可以依照作戰需求安裝集裝箱任務模組(20英尺TEU),例如反潛的拖曳陣列聲納、324mm魚雷發射器等等。 希臘:地米斯托克利級 在2020年6月16日,希臘總理訪問以色列期間,希臘ONEX Neorion造船廠與以色列簽署合作協議,合作建造地米斯托克利級(Themistocles class)巡邏艦,這是雙方合作的初步協議,接下來希臘打算建造至少六艘,由ONEX Neorion造船廠負責建造。在2020年2月, ONEX Neorion造船廠與以色列造船廠(ISL)就展開一項關於合作發展海軍艦艇的協議,這是希臘與以色列長期以來戰略夥伴合作關係的一部份;之後,ONEX Neorion船廠也與以色列造船廠(ISL)緊密合作,一起拓展地米斯托克利級的外銷市場。此外,美國也會支援地米斯托克利級巡邏艦項目(美國方面向來就投資ONEX Neorion造船廠)。地米斯托克利級的設計以SAAR S-72為基礎,長72m,排水量800噸級。 依照ONEX Neorion造船廠提供的想像圖,地米斯托克利級有兩種版本,一種是裝備較為高檔的輕護衛艦,裝備包括艦首一座76mm火砲、兩組四聯裝反艦飛彈發射器、兩組Barak-8垂直發射防空飛彈發射器等,並配備一座旋轉式的單面相位陣列雷達;此外,艦體中部的空間還可加裝兩座小口徑遙控武器站以及輕型飛彈發射器。另一種版本則是裝備簡單的近海巡邏艦(OPV),武裝包括艦首一座小口徑遙控武器站、人力操作機槍等,主雷達也換成拋物面天線的傳統式搜索雷達。地米斯托克利級沒有設置機庫,只在艦尾設置直昇機起降甲板,直昇機甲板與後部船樓之間搭載兩艘RHIB工作艇。 SAAR S-80 在2022年10月中旬巴黎的歐洲海軍展(Euronaval 2022)中,以色列造船廠(ISL)首次披露SAAR S-80巡邏艦,這是以SAAR 72為基礎的放大版。SAAR S-80全長約80公尺,寬11公尺,吃水3.25公尺,排水量約1000噸級,四部柴油主機推進,最大航速28節,巡航速率14節,編制53名人員,此外還有額外空間搭載20人。由於艦體加大,S-80能攜帶比S-72更多武器籌載,續航力與自持力也進一步提高。S-80艦尾設有直昇機起降甲板,無機庫;此外,還可搭載兩艘RHIB快艇。艦上武裝包括76mm快砲、垂直發射防空飛彈、反艦飛彈、遙控30mm機砲與電子戰系統等。
|
