無畏級巡邏艦

無畏級巡邏艦的勇敢號(Brave P-95),屬於反潛型。

無畏級的正義號(Justice P-85),屬於反艦型,不過此時並未安裝反艦飛彈。

無畏級反潛型的勇敢號(RSS Daring P-98)

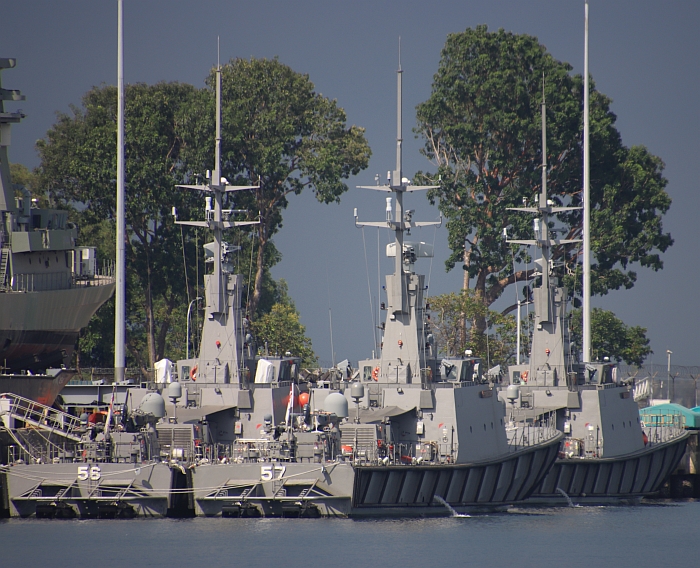

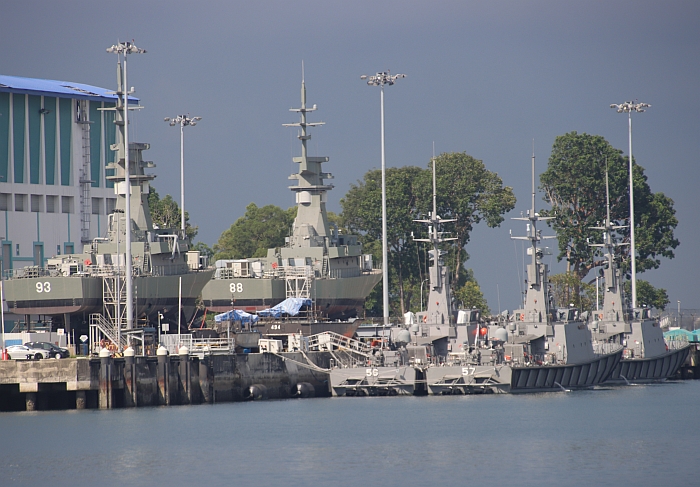

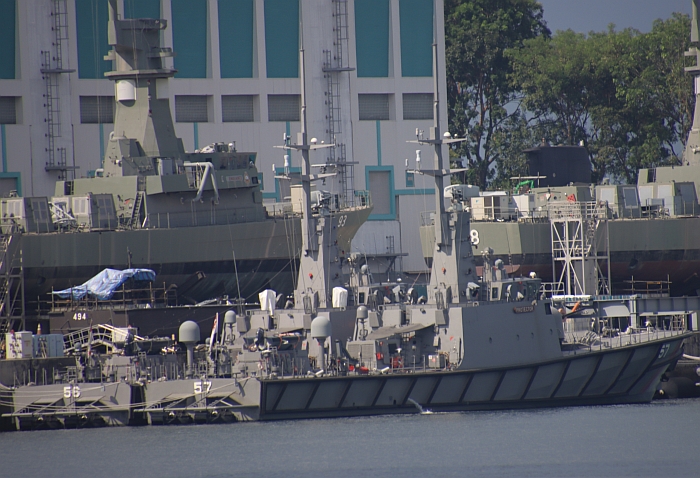

停泊在港裡的無畏級,外檔是首艦無畏號(RSS Fearless P-94)

  ST Marine在2010年歐洲海軍展(Euronaval 2010)中展出的Fearless-75型巡邏艦,屬於多功能作戰任務(Multi-Role Combat)

構型。Fearless-75是無畏級(Fearless-55)的放大發展版本,在2012年獲得安曼四艘的訂單。

新家坡ST Marine以無畏級的設計為基礎衍生出一系列巡邏艦,阿曼在2012年4月訂購四艘Fearless 75 MK.2型

(全長75m,排水量約1100噸),此為首艦Al-Seeb(Z20)。

安曼向新加坡訂購的Al-Seeb(Z20)巡邏艦在2015年3月31日在ST Marine船廠舉行交艦儀式。

航行中的Al-Seeb(Z20),攝於2016年1月

ST Marine在2014年2月新家坡航空展(Singapore Air Show 2014)中展出的Fearless-75 Mk.2模型,

艦上布置一個直昇機起降甲板。安曼訂購的Al-Seeb級基本上就是Fearless 75 Mk.2。

ST Marine在2015年5月新加坡國際防務展(IMDEX 2015)中展出的Fearless 75 Mk.2模型。

ST Marine在2015年5月新加坡國際防務展(IMDEX 2015)中展出的水面巡邏艦(Offshore Patrol Vessel,OPV)。

這座模型左後方就是無畏級巡邏艦(Fearless 55),右後方則是Fearless 75 Mk.2。

──by captain Picard

艦名/使用國 無畏級巡邏艦/新加坡

(Feerless class)

承造國/承造廠 新加坡/

Singapore Technologies Marine Ltd (STM)

尺寸(公尺) 長55 寬8.6 吃水2.7
排水量(ton)

滿載500

動力系統/軸馬力

MTU 12V 595 TE 90柴油機*2/

KaMeWa水噴射推進器*2

航速(節) 最大30

巡航20

續航力(海浬)

1000/15節

偵測/反制系統 Elta EL/M-2228(X) E/F頻多功能監視/艦砲射控雷達*1

Kelvin Hughes 1007 I頻導航/平面搜索雷達*1

Elbit MSI光電指揮儀

Rafael C-Pearl M電子戰系統

Elisra NS-9010C電子支援系統*1

GEC Marine Shield III六聯裝102 mm誘餌發射器*2

聲納 Thales Underwater Systems TSM-2362艦首中頻主/被動聲納*1(P-94~99)
射控/作戰系統 ST3100戰鬥管理系統
乘員 30
艦載武裝 OTO-Breda 76mm62倍徑快砲超級快速型*1

CIS 50 12.7mm機槍*4

Gabriel II反艦飛彈發射器*4(P-100~105)

雙聯裝Simbad點防禦防空飛彈發射器*1

三聯裝B-515 324mm魚雷發射器*2(P-94~99)

數量

共 十二艘,前六艘為反潛型,後6艘為反水面型

反潛型

艦名 下水時間 服役時間 除役時間
P-94 Fearless 1995/2/18 1996/10/5 2019/8/27
P-95 Brave  1995/9/9 1996/10/5 2019/8/27
P-96 Courageous 1995/9/9 1996/10/5 2003/5除籍
P-97 Gallant  1996/4/27 1997/5/3
P-98 Daring 1996/4/27 1997/5/3 2018/7/19
P-99 Dauntless 1996/11/23 1997/5/3

反水面型

艦名 下水時間 服役時間
P-82 Resilience  1996/11/23 1998/2/7 2018/7/19
P- 83 Unity  1997/7/19 1998/2/7 2017/10/3
P- 84 Sovereignty  1997/7/19 1998/2/7 2017/10/3
P- 85 Justice  1997/10/18 1998/8/22 2017/10/3
P- 86 Freedom  1997/10/18 1998/8/22
P- 87 Independence 1998/4/19 1999/5 2017/3/8






在1993年2月27日,新加坡國防部與新加坡電機科技(Singapore Technologies Engineering)集團旗下的新家坡海洋科技(Singapore Technologies Marine Ltd,STM)簽約,建造兩批各六艘小型巡邏艦,稱為無畏級(Feerless class),用來取代1981年服役的12艘斯威夫特級(Swift class)巡邏艇。斯威夫特級在1993年至1997年分批轉移至新家坡海岸防衛警察隊(Police Coast Guard)並改稱為鯊魚級(Shark class),最後在2008至2012年陸續除役,而其中又有五艘在2012年2月9日轉移給印尼海岸警察隊。

被無畏級取代的斯威夫特級(Swift class)巡邏艇。

第一批以無畏號(RSS Feerless P-94)為首的六艘(P-94~99)是反潛型,配備艦首聲納與反潛魚雷發射器,分成兩批各三艘,分別於1996與1997年交艦。至於以彈性號(RNS Resilience P-82)為首的第二批六艘無畏級(P-82~87)則為反水面型,取消艦首聲納並加裝反艦飛彈,於1998至1999年服役。6艘反潛型無畏級編制於第182戰隊(182 Squadron),6艘無畏級反水面型編制於第189戰隊(189 Squadron),其中189戰隊在2005年1月從新家坡海軍艦隊轉移至海岸指揮部(Coastal Command)在1996年,新家坡防衛科學科技局(Defence Science Technology Agency,DSTA)因為先前負則規劃無畏級巡邏艦項目,獲得國防科學科技獎(Defence Technology Prize)。

無畏級滿載排水量約500ton,艦體採用鋼材製造,上層結構則採用輕合金;艦體中段為採用球型半浸式構型,艦體前段則為細長的V字形以減低阻力。無畏級的艦體保留有很大的改裝餘裕度,能換用不同的武裝與偵測裝備。無畏級也有一定程度的匿蹤設計,上層結構與塔式桅杆有傾斜造型,艦體後段的煙囪結構也儘量小型化。無畏級的動力來源為兩具MTU 12V 595 TE 90柴油機,推進器則捨傳統螺旋槳而採用兩具瑞典KaMeWa公司的水噴射推進器。無畏級還配備MTU生產的船艦監視控制管理系統(Ship Control Monitoring and Management System,SCMMS),在控制台就能監控並操作全艦各種輪機裝備的狀況,大幅節省人力並增加運作效率。

無畏級的艦橋。

無畏級的作戰中樞是新家坡科技電子公司(Singapore Technologies Electronics,STE)開發的ST3100作戰系統,採用全分散式系統架構,使用商規現貨(COTS)的組件,各節點之間透過FDDI光纖資料匯流排連結。偵測方面,無畏級最重要的感測/射控系統是主桅上的一具EL/M-2228(X) E/F頻多功能雷達,由以色列Elta公司提供。EL/M-2228(X)雷達具有空中/水面監視、目標追蹤以及艦砲射控能力,而且體積重量均低,這類輕巧的多功能雷達實在非常適合小型艦艇。此外,無畏級還擁有一具Kelvin Hughes 1007 I頻導航/平面搜索雷達。電子戰方面,無畏級艦橋兩側各裝有一組GEC Marine的Shield III六聯裝102mm誘餌發射器,此外還有以色列Elisra公司的NS-9010C電子支援系統 以及Rafael C-Pearl M電子戰系統。每組Shield-3誘餌發射器的三支發射管呈夾角30度的分佈,射程為50m~2000m;而NS-9010C則具有快速偵測敵方電磁波以及分析敵方雷達波傳輸特徵、即時頻率偵測(instantaneous frequency measurement,IFM)、即時方位標定(instantaneous direction finding,IDF)以及威脅分析等功能。此外,前六艘反潛型無畏級還配備Thales Underwater Systems生產的TSM-2362 Gudgeon中頻主/被動艦首聲納。

無畏級的勇敢號(RSS Brave P95)

武器方面,無畏級的艦首配備一門OTO-Breda 76mm 62倍徑快砲的超級快速型,射速達120發/分,射程16km,由艦上Elbit MSI光電指揮儀 導控。前六艘無畏級反潛型的船艛後方兩舷各裝有一組義大利Alenia製324mm三聯裝B-515魚雷發射器,使用義大利Alenia生產的A-224白頭(Whitehead)反潛魚雷;而第二批六艘無畏級反水面型則取消魚雷裝備,在船艛後方安裝四具以色列飛機公司(IAI)生產的天使-II(Gabriel II)反艦飛彈,射程6~36km,速度0.6馬赫,彈頭重100k。艦尾裝有一具法國馬特拉動力(Matra BAe Dynamics,現為MBDA)生產的雙聯裝Simbad點防禦防空飛彈發射器(人工操作),這是陸軍西北風(Mistral)肩射防空飛彈的海上版,採用紅外線導引,射程0.5~5km,飛行速度2.6馬赫,彈頭重3kg。此外,無畏級還配備四挺人 工操作的CIS 50 12.7mm機槍。此外,艦尾可搭載一艘巡檢、緝捕用的RHIB小艇。

在2003年1月3日,本級艦的勇氣號(RSS Courageous P-96)在新加坡海峽的白礁水域與一艘貨輪發生嚴重的碰撞意外,勇氣號艦尾裂開,後段艦體因擠壓而嚴重變形;而當時在艦身後段艙室內休息的四名女性水兵在落海後不幸喪命或失蹤。之後勇氣號被拖回新加坡樟宜軍港,而經過評估後,新加坡海軍認為目前海上巡邏防衛兵力充裕,因此短時間內沒有立刻修復勇氣號的必要,所以該艦 被暫時閒置在船塢裡,在2003年5月從新家坡海軍序列中除籍。

在2013年1月底,新家坡國防部與ST Marine簽約,購買八艘1200噸級的多任務近岸船艦(Littoral Mission Vessel,LMV,後來成為獨立級,另有專文介紹)來取代無畏級巡邏艦,2016到2020年服役。隨著獨立級LMV陸續服役,無畏級巡邏艦從2017年起陸續除役。

外銷

STM Marine以無畏級的船型為基礎,推出一系列巡邏艦打入外銷市場。目前無畏級系列分為Fearless-55、Fearless-65、Fearless-75三種。三種艦型的偵測裝備包括平面搜索雷達(SRS)、射控雷達(FCR)、光電射控系統(EOD)、敵我識別器(IFF)、電子支援裝備(ESM)以及艦體聲納,艦上可配置中口徑快砲(57或76mm)、小口徑機砲、魚雷等武器裝備,自衛裝備包括誘餌發射器與近迫防空系統(如西北風短程防空飛彈)等。

以下就分別介紹:

Fearless-55:即新加坡自用的無畏型,主要任務是巡邏(Patrol),全長55m,水線長50.8m,舷寬8.6m,吃水2.6m,排水量450噸,採用兩具水噴射推進器,最高航速超過25節,航速15節時續航力1800海里,編制40名人員。艦尾可搭載一艘RHIB快艇。

Fearless-65:主要任務是沿岸巡邏(Costal Patrol),全長65m,水線長60m,舷寬10m,吃水3m,排水量800噸,採用兩具水噴射推進器,最高航速超過25節,航速15節時續航力2400海里,編制50名人員。艦尾可搭載一艘RHIB快艇與兩艘無人水面載具(USV)。武裝方面,艦首配備一座中口徑快砲。

Fearless-75的海事/專屬經濟海域巡邏(Maritime/Exclusive Economic Zone Patrol)型。

Fearless-75的多功能作戰任務(Multi-Role Combat)。

Fearless-75:全長75m,水線長72m,舷寬10.8m,吃水3.3m,排水量1100噸,採用雙軸可變距螺旋槳推進,最高航速超過25節,航速16節時續航力3000海里,編制60名人員。Fearless-75分為兩種構型,分別是海事/專屬經濟海域巡邏(Maritime/Exclusive Economic Zone Patrol)以及多功能作戰任務(Multi-Role Combat):其中,海事/專屬經濟海域巡邏型配備一座中口徑快砲以及兩座機砲,艦尾可搭載二艘RHIB快艇;而多功能作戰任務艦首配備一座中口徑快砲,艦舯以半埋方式裝置兩組四聯裝反艦飛彈發射器,兩舷各配備一座小口徑機砲,艦尾設有直昇機起降甲板,可起降一架輕型直昇機,此外還能搭載一架無人飛行載具(UAV)。

安曼訂購的Fearless 75 Mk.2的早期構型圖,擁有直昇機起降甲板。

在2012年4月,新加坡ST Marine公司宣布獲得安曼的訂單,為該國設計、建造四艘Fearless-75型千噸海洋巡邏艦(OPV),總價值估計為5.348億歐元(約6.993億美元) ,阿曼稱此計畫為Al-Ofouq;而參與安曼造艦案的其他競爭對手包括荷蘭達門.須爾德(Damen Schelde)。這批巡邏艦排水量1100噸,長75m,寬10.8m,吃水3.3m,主機為兩部MTU 20V 8000 M91柴油機,,最高航速25節,航速16節時續航力3000海里,能持續在海上作業15天。艦上武裝包括艦首一門匿蹤版的OTO-Breda 76mm快砲、兩座OTO-Breda 30mm機砲、反潛魚雷發射器、西北風短程防空飛彈,艦尾設有直昇機起降甲板來操作中/小型反潛直昇機與UAV;電子裝備包括主桅杆頂部一具對空/平面搜索雷達、一具導航雷達、艦橋頂部一座Thales Nederland STIR 1.2 EO Mk 2 火砲射控雷達、TACTICOS戰鬥管理系統等,電子戰系統包括Thales Vigile 電子支援系統(ESM)與Lacroix Sylena誘餌發射器。四艘巡邏艦預定在2015年第二季至2016年第三季之間陸續交貨。 這四艘巡邏艦分別在2014年1月29日(Al-Seeb Z20)、2014年6月17日(Al-Shinas Z21)、2014年9月17日(Sadh A22)、2016年6月24日(Khassab Z23)在ST Marine船廠下水,首艦2014年10月14日在ST Marine廠舉行命名儀式,被阿曼命名為Al-Seeb(Z20),2015年3月31日在ST Marine的船廠舉行交付安曼海軍的儀式;同一天二號艦Al-Shinas(Z 21)也舉行了命名儀式。最後一艘(Khassab Z23)在2016年8月2日交付安曼。

在2014年2月新家坡航空展(Singapore Air Show)中,ST Marine又展Fearless-75 Mk.2(類似安曼採購的型號),排水量1200噸,全長75m,寬12.5m,吃水1.55m,航速高於27節,航速16節時續航力1000海里,可搭載一架直昇機/UAV與一架RHIB小艇/無人水面載具(USV)。另一種 次世代巡邏艦(NGOPV)N構型進一步放大,配備76mm快砲、垂直發射的短程防空飛彈、反艦飛彈與直昇機甲板;依照2015年新加坡國際防務展(IMDEX 2015)的展出資料,此種NGOPV排水量2200噸,長95m,舷寬15.3m,吃水4m,航速大於25節,航速15節時續航力4000海里,雙軸可變距螺旋槳推進,具有一座直昇機庫來搭載直昇機或UAV,此外能搭載兩艘RHIB小艇或無人水面載具(USV)。


2014年2月新家坡航空展中出現的一種次世代巡邏艦(NGOPV)構型,

配備垂直發射的短程防空飛彈。
