呂森船廠外銷海洋巡邏艦（OPV）
──by captain Picard
汶萊：達魯薩蘭級巡邏艦（OPV-80）/埃特吉哈級巡邏艇

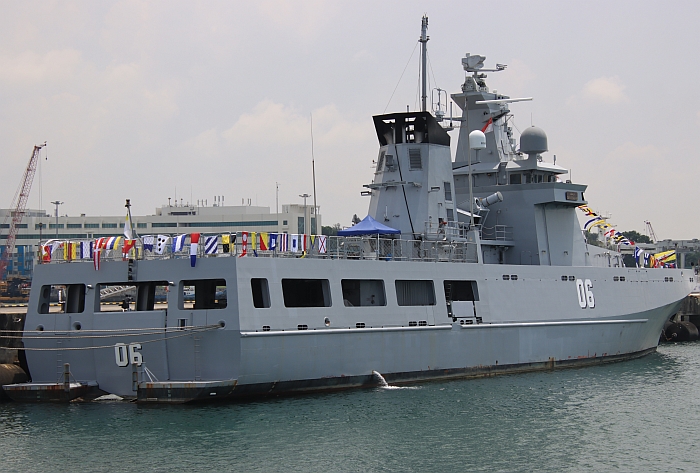

（上與下二張） 汶萊拒絕接收納哈達.羅根級之後，轉而向德國呂森廠訂購了若干小型巡邏艦艇，包括圖中的達魯薩蘭級
近海巡邏艦首艦達魯薩蘭號（Darussalam P-06），該艦配備Bofors MK-2 57mm快砲以及四枚飛魚反艦飛彈。
（上與下）參與2014年環太平洋演習（RIMPAC 2014）的達魯薩蘭級KDB Darulaman（P-08）
，正準備停泊在珍珠港。
（上與下二張）達魯薩蘭級的四號艦Daruttaqwa（P-09），注意艦首裝備的是一座MLG-27 27mm機砲，

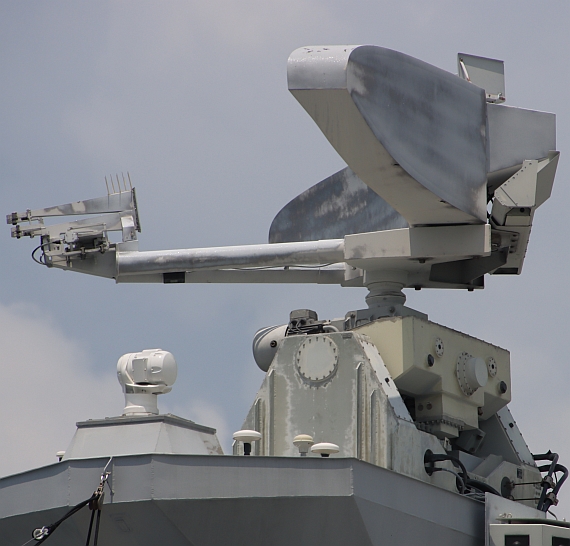

而不是Bofors MK-2 57mm快砲 ，連帶也省略用來導控MK-2快砲的Thales STING EO MK-2雷達/光電射控系統。
此照片攝於2015年5月中旬新家坡國際海事防務展（IMDEX 2015）
達魯薩蘭級的四號艦Daruttaqwa（P-09）的人員住艙。
達魯薩蘭級的四號艦Daruttaqwa（P-09）的餐廳。

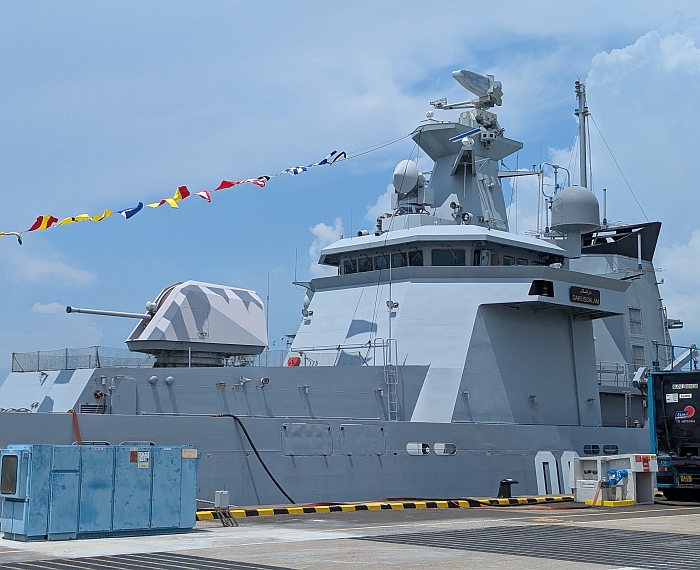

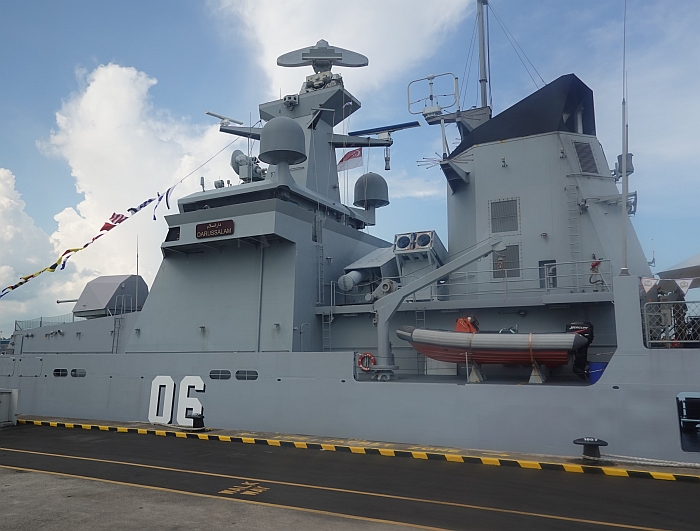

（上與下二張）達魯薩蘭級的二號艦Darulehsan（P-07），艦首裝備一座Bofors MK-2 57mm 70倍徑快砲。
，艦體中部裝備兩座雙聯裝飛魚反艦飛彈發射器。攝於2023年5月4日新家坡國際海事防務展（IMDEX 2023）
汶萊與達魯薩蘭級一同向德國購入的埃特吉哈級（Itjihad Class）巡邏艇，此為四號艇Afiat（P-20）。
埃特吉哈級的二號艇Berkat（P18）
| 艦名/使用國 |
達魯薩蘭級近海巡邏艦/汶萊 （Darussalam class） |
埃特吉哈級巡邏艇/汶萊 （Itjihad Class） | ||||||
| 承造國/承造廠 | 德國/Lürssen | 德國/Lürssen | ||||||
| 尺寸（公尺） | 80m 寬13m 吃水3 | 長41 寬8 吃水1.3 | ||||||
| 排水量（ton) | 滿載1625 | |||||||
| 動力系統/軸馬力 |
MTU 12V柴油機＊2/11400 水噴射推進器＊2 |
柴油機＊2 水噴射推進器＊2 | ||||||
| 航速（節） | 22 | 32.5 | ||||||
| 續航力（海浬） | 7500 | 5000/12節 | ||||||
| 偵測/反制系統 |
CANTER-4100對空/對海監視雷達＊1 Furano導航雷達＊2 EDO ITT 3601電子截收系統 Terma DL-6T誘餌發射器 |
CANTER-4100對空/對海監視雷達＊1 Furano導航雷達＊2 Zeis MEOS II光電監視系統 | ||||||
| 聲納 | 無 | 無 | ||||||
| 射控/作戰系統 | Thales STING EO MK-2雷達/光電射控系統（P-06~08） | |||||||
| 乘員 | 55 | |||||||
| 艦載武裝 |
BAE-Bofors SAK-57 MK-2 57mm 70倍徑快砲＊1（P-06~08） MLG-27 27mm機砲＊1（P-09） Oerlikon 20mm機砲＊2 雙聯裝MM-40 Block 3飛魚反艦飛彈發射器＊2 |
MLG-27 27mm機砲＊1 | ||||||
| 數量 |
共三艘 |
共四艘 | ||||||
| 艦名 | 安放龍骨 | 下水時間 | 服役時間 | 艦名 | 安放龍骨 | 下水時間 | 服役時間 | |
| P-06 Darussalam | 2010/7/15 | 2011/1/7 | P-17 Itjihad | 2010/3 | ||||
| P-07 Darulehsan | 2011/1/7 | P-18 Berkat | 2010/3 | |||||
| P-08 KDB Darulaman | 2009/11/12 | 2011/1/6 | 2011/8/11 | P-19 Syafaat | 2010/8 | |||
| P-09 Daruttaqwa | 2012/7/12 | 2013/8/23 | 2014/5/12 | P-20 Afiat | 2010/8 | |||
|
起源 在1995年，汶萊政府向英國BAE Systems訂購了三艘2000噸級的F2000型巡防艦，命名為納哈達.羅根級(Nakhoda Ragam class)。然而，當這批艦艇在2000年代初期陸續在蘇格蘭格拉斯哥建造完成後，汶萊已經改變心意，以各種理由拒絕接收這些汶萊海軍根本沒有能力操作維護的「藍水」巡防艦。雙方一度走上國際仲裁法庭。 雖然汶來拒絕接收三艘納哈達.羅根級巡防艦，不過不影響其強化海洋巡邏兵力的決心；根據2004年汶來頒佈的國防白皮書，還是強調建設汶來海軍，以維護國家主權與領土的完整。約在2007年 ，汶萊與德國呂森船廠（Lürssen）達成協議，汶來向呂森廠購買若干巡邏艦艇，並由呂森廠旗下的全球海軍系統（Global Naval Systems，GNS，位於新加坡）代理三艘納哈達.羅根級的轉手事宜。 為了向德國購買這批艦艇，汶來也從韓國產業銀行取得貸款。
達魯薩蘭號巡邏艦的正面。 文萊向呂森廠訂購的新艦艇包括三艘OPV-80型近海巡邏艦，稱為達魯薩蘭級（Darussalam class），以及四艘埃特吉哈級（Itjihad Class）巡邏艇。 達魯薩藍級首艦達魯薩蘭號（KDB Darussalam P-06）在2010年7月15日下水，二號艦命名為KDB Darulehsan（P-07），兩艦都在2011年1月7日正式交付汶來海軍，並在同年5月返抵汶來成軍；三號艦則名為KDB Darulaman（P-08），2011年8月11日成軍；四號艦命名為KDB Daruttaqwa（P-09），2014年5月12日交付汶萊海軍。 三艘達魯薩蘭級會接替先前已經在汶來海軍服役30年的瓦斯帕達級（Waspada class）巡邏砲艇。 達魯薩蘭級巡邏艦（OPV-80）
達魯薩蘭級的四號艦Daruttaqwa（P-09）艦尾。攝於2015年5月新家坡國際海事防務展（IMDEX 2015） 達魯薩蘭的母型：呂森廠OPV-80長80m，排水量約1760噸，續航力4000海里，配備直昇機起降甲板（無機庫），艦上總共可攜帶五個集裝箱模組（分在兩層甲板）。 達魯薩蘭級長80m，寬13m，滿載排水量1650噸，擁有球鼻艦首來降低航行阻力，採用 兩具MTU 12v柴油機與兩具水噴推進器，航速22節，能在海上持續作業21天，電子裝備包括一具丹麥Terma公司的SCANTER-4100對空/對海監視雷達、兩具Furano導航雷達、德國蔡司（Zeiss）的MEOS II光電監視系統等。武裝方面， 前三艘（P-06~08）在艦橋前方裝置一座BAE-Bofors MK-2 57mm快砲，艦橋頂上裝有一具Thales荷蘭分公司的STING EO MK-2雷達/光電射控系統來導控MK-2快砲；第四艘（P-09）則改用一座德國萊茵金屬（Rheinmetall）MLG-27 27mm機砲，因此也省略了STING EO MK-2射控雷達（MLG-27機砲附有光電射控儀）。艦橋、煙囪之間裝有兩組雙聯裝法製MM-40 Block 3飛魚反艦飛彈發射器。艦尾設置一座直昇機起降甲板（無機庫），能容納一架S-70C等級的中型反潛直昇機，直昇機起降甲板兩側各設有一座Oerlikon 20mm機砲（服役後追加）；機庫甲板下方 有一個開放的甲板空間，可容納一艘RHIB快艇，由艦尾的艙門進出。
埃特吉哈級巡邏艇 埃特吉哈級是一種長41m的巡邏艇，呂森廠稱為FPB-41型，採用柴油機推進，航速32節，電子裝備大致與達魯薩蘭級相同（包括一具SCANTER-4100對空/對海監視雷達、兩具Furano導航雷達、Zeiss MEOS II光電監視系統），艇首配備一座德國萊茵金屬（Rheinmetall）MLG-27 27mm機砲。四艘埃特吉哈級都在2010年成軍。
2014年2月23日埃特吉哈級巡邏艇KDB Berkat（P-18）被滾裝船Trans Future2撞擊，還波及到另一艘姊妹艇。 在2014年2月23日，埃特吉哈級巡邏艇KDB Berkat（P-18）在文萊穆阿拉港（Muara），遭到一艘日本的滾裝船Trans Future2撞擊，並且波及到另一艘停靠的姊妹艇。當時肇事的Trans Future2號失去動力，才會撞上汶萊巡邏艇。KDB Berkat在撞擊事故中左舷受損，不過沒有人員傷亡。
|
|
澳大利亞：阿拉佛拉級（OPV-80） 成功出口汶萊之後，呂森又以OPV-80參與澳洲SEA 1180遠洋巡邏艦（OPV）競標案，並在2017年11月下旬正式獲勝，以技術轉移方式在澳洲建造12艘，澳洲稱為阿拉佛拉級（Arafura class）（另有專文介紹）。
|
保加利亞：勇敢級巡邏艦(MMPV/OPV-90)
呂森船廠OPV-90巡邏艦想像圖，是出售汶萊與澳洲的OPV-80的加長版。此想像圖採用並列雙煙囪設計
在2021年12月3日，保加利亞的首艘MMPV在保加利亞的MTG Dolphin造船廠舉行切割
第一塊鋼板開工的儀式。MMPV由呂森造船廠設計，以OPV-90為基礎發展而來
，艦首配備76mm快砲，並配備反艦飛彈與垂直發射的VL-MICA防空飛彈。
保加利亞首艘MMPV在2022年6月17日舉行安放龍骨儀式時展出的MMPV模型。

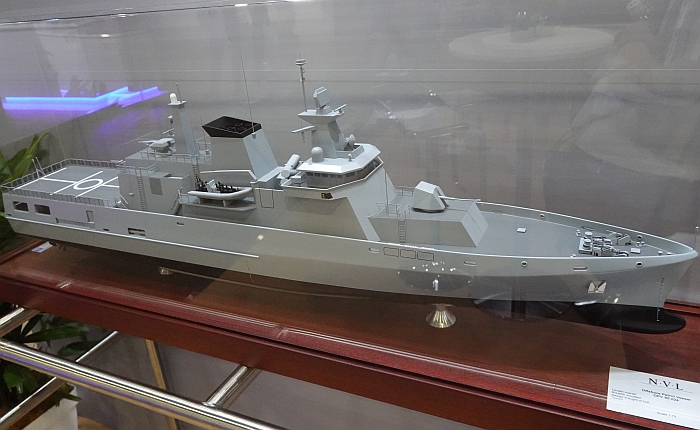

NVL集團在2023年5月3日於新家坡國際海事防務展（IMDEX 2023）展出的OPV 90巡邏艦模型。
NVL集團在2023年5月3日於新家坡國際海事防務展（IMDEX 2023）展出的OPV 90巡邏艦模型。
艦首裝備一座OTO 76mm 62倍徑快砲，後方裝置兩組四聯裝垂直發射器
（裝填VL MICA防空飛彈）。艦橋後方裝有兩組雙聯裝反艦飛彈發射器。

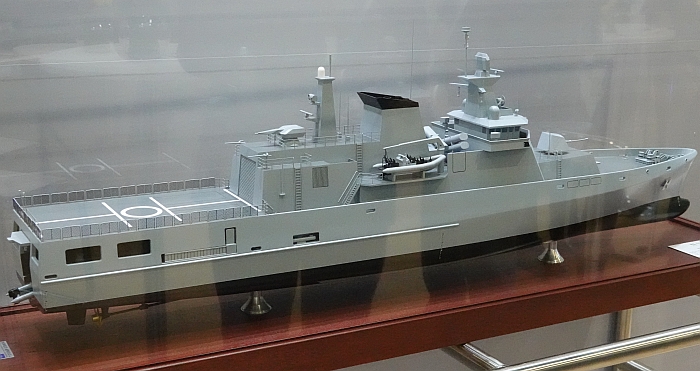

NVL集團在2023年5月3日於新家坡國際海事防務展（IMDEX 2023）展出的OPV 90巡邏艦模型。
直昇機庫上方裝置一座Rheinmetall Millenium 35mm遙控機砲

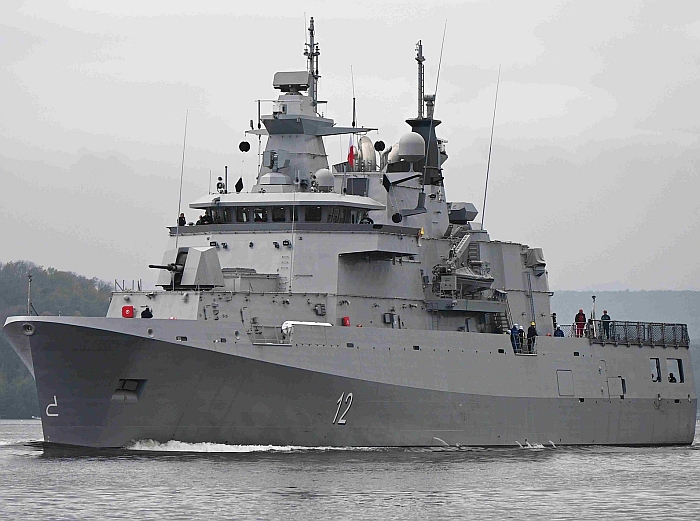

在2023年8月8日，保加利亞的首艘MMPV勇敢號（Hrabri）在保加利亞的MTG Dolphin造船廠下水；
該廠下水是將船艦推出廠房移到浮動乾塢中，然後沈降讓船艦入水。
2024年12月12日，保加利亞的第二艘MMPV勇氣號（Smeli）在MTG Dolphin造船廠下水，由兩艘拖船移出浮動乾塢。
2024年12月12日，保加利亞的第二艘MMPV勇氣號（Smeli）在MTG Dolphin造船廠 下水並移到艤裝碼頭。
畫面右後方就是正在艤裝中的首艦勇敢號（Hrabri）。
| 艦名/使用國 |
勇敢級近海巡邏艦/保加利亞 （Hrabri class） |
|||
| 承造國/承造廠 | 保加利亞/MTG Delfin AD | |||
| 尺寸（公尺） | 長約90，寬13.5，吃水3.5 | |||
| 排水量（ton) | 2300 | |||
| 動力系統/軸馬力 |
MTU 12V柴油機＊2 雙軸 |
|||
| 航速（節） | ||||
| 續航力（海浬） | 3000/14節 | |||
| 偵測/反制系統 |
SAAB Sea Giraffe AMB三維對空/對海監視雷達＊1 SAAB SME系列電子支援系統（ESM） 導航雷達＊2 Rheinmetall MASS誘餌發射器＊2 |
|||
| 聲納 | 主/被動艦首聲納＊1 | |||
| 射控/作戰系統 |
SAAB 9LV戰鬥管理系統 SAAB CEROS 200射控雷達＊1 SAAB EOS 500光電射控系統＊1 |
|||
| 乘員 | 70（含直昇機組員） | |||
| 艦載武裝 |
BOTO Merela 76mm 62倍徑快砲＊1 VL-MICA防空飛彈垂直發射器＊8 Rheinmetall Millenium 35mm遙控機砲＊1 雙聯裝RBS-15 MK.3反艦飛彈發射器＊2 324mm輕型反潛魚雷 |
|||
| 艦載機 | AS565MB Panther直昇機＊1 | |||
|
共二艘 |
||||
| 艦名 | 安放龍骨 | 下水時間 | 服役時間 | |
| Hrabri |
2021/12/3切割第一塊鋼板 2022/6/17安放龍骨 |
2023/8/8 | 2025 | |
| Smeli | 2024/12/12 | 2026 | ||
|
在2016年6月，保加利亞決定購買兩艘多用途巡防艦，預估總經費最多8億2000萬保加利亞列佛（BNG，約4億7300萬歐元）。當時保加利亞國防部總計邀請國內外八家船廠參與競標，到2017年6月總計有7家船廠回覆繳交提案，包括法國DCNS、德國呂森（Lürssen）、英國BAE Systems、意大利芬坎提尼（Fincantieri）、西班牙納凡提亞（Navantia）、德國泰森.克魯伯海洋系統（ThyssenKrupp Marine Systems，TKMS）以及保加利亞本土位於瓦爾納（Varna）的的MTG Dolphin。MTG Dolphin曾在2016年歐洲海軍展（Euronaval 2016）公開展出一個K-90巡邏艦模型。隨後，保加利亞政府選擇本國的MTG Dolphin，然而雙方隨後協商未能達成協議，MTG Dolphin船廠在2017年12月退出，主要原因是新的增值稅（VAT）未能包含在2016年批准的預算裡。 隨後，保加利亞政府重新展開巡防艦招標作業，預算調整為9億8400萬烈佛。在2019年4月，消息傳出有三家船廠參與此次競標：德國呂森船廠提案是OPV-80/85/90，義大利芬坎提尼以先前出售卡達的阿布達比級巡防艦為基礎的提案，保加利亞本土的MTG Delfin造船廠則繼續提出K-90多功能巡邏艦；然而，隨後MTG Delfin船廠退出競爭。到2019年12月，呂森與芬坎提尼提交的提案。 在2020年2月27日，保加利亞國防部長Krasimir Karakachanov宣佈，該國已經正式選擇呂森船廠，為該國海軍提供兩艘巡邏艦，技術轉移在保加利亞船廠建造（後來選擇的就是MTG Delfin），設計方案是以呂森廠OPV-90為基礎；保加利亞稱此案為多用途模組化巡邏船艦（Multipurpose Modular Patrol Vessels，MMPV）。相較於對手芬坎提尼，呂森的提案同時滿足技術與價格要求，而芬坎提尼的提案則無法滿足成本目標。 OPV-90是OPV-80的加長版本，艦體長約90m，寬14m，吃水3.5m，排水量2100噸，續航力5000海里，艦尾設置直昇機起降甲板與一個機庫，可容納一架直昇機，艦尾設有坡板艙門來容納一艘RHIB小艇；推進系統為兩部柴油主機（功率6300KW，約8448馬力），雙軸可變距螺旋槳（CPP），編制86人（另可增加4人）。OPV-85/90都設置一座直昇機庫與直昇機起降甲板，先前OPV-80只有直昇機起降甲板。OPV-90武裝選擇比OPV-80強化，包括一座中口徑快砲（Bofors MK-3 57mm或OTO 76mm）、一座防空飛彈（例如美製MK-56輕型垂直發射器發射ESSM，或美製RAM）、兩座雙聯裝反艦飛彈（可使用MBDAMM-40 Block 3飛魚、挪威NSM或瑞典RBS-15 Mk.3）、兩座20mm遙控機砲、兩挺12.7mm機槍等，配備一座三維防空雷達（如Thales的NS-100或Hensoldt TRS-4D）。艦上可搭載兩艘9m長RHIB小艇、2艘5.5m長RHIB小艇，還有安裝兩個集裝箱模組的空間。 在2021年11月20日，保加利亞與德國呂森造船廠正式簽署兩艘MMPV的合約，合約價值約9.84億保加利亞列佛（約5.03億歐元），在呂森船廠海軍船艦集團（Naval Vessels Lürssen，NVL Group，原為呂森集團旗下的呂森防務公司(Lürssen Denfense)，2021年10月1日從呂森集團中獨立，接手原呂森集團所有海軍造艦業務）監督之下，於保加利亞MTG Delfin AD造船廠建造（為此NVL與MTG Delfin船廠建立了伙伴關係），預定在2025年第三季交付；二號艦 預定在2026年交付。在2020年12月初，保加利亞與瑞典SAAB簽約，為這兩艘MMPV提供戰鬥管理系統。 而為了凸顯此型船艦強化火力之後已經超過原始的遠洋巡邏艦（OPV）範疇，因此之後NVL也將為保加利亞發展的設計稱為C-90護衛艦（C指Coverette），不再稱為OPV-90。 首艘MMPV在2021年12月3日在NVL Group的MTG Dolphin船廠切割第一塊鋼板，2022年6月17日舉行安放龍骨儀式，命名為勇敢號（Hrabri），2023年8月8日下水。在2024年8月16日，德國政府公布信息，保加利亞國防部與德國NVL B.V. & Co. KG船廠簽約，為此時正在建造中的MMPV進行進一步提升性能。 MMPV排水量約2300噸級，長度約90m，寬13.5m，吃水3.5m，編制70名人員（含直昇機組員），航速14節時續航力3000海里，能持續在海上作業7天。先前呂森船廠官網的OPV-90想像圖採用兩座橫列的直立式煙囪，機庫設置兩個煙囪之間；但是為保加利亞設計的MMPV則改成與OPV-80相同的中央單一煙囪。 依照保加利亞首艘MMPV安放龍骨儀式當天呈現的MMPV模型，艦首裝備一座匿蹤型OTO Berela 76mm 62倍徑快砲，艦體中部裝置兩組瑞典SAAB雙聯裝RBS-15 Mk.3反艦飛彈雙聯裝反艦飛彈發射器，艦首配備八管MBDA的VL MICA防空飛彈垂直發射器，機庫上方一座Rheinmetall Millenium 35mm遙控機砲以及兩挺M-2 12.7mm機槍等等，艦體兩側裝置輕型反潛魚雷發射器。艦尾設有直昇機庫，搭載一架歐洲直昇機公司（Eurocopter）的AS565MB美洲豹（Panther）輕型直昇機。 電子裝備方面，早期曾猜測艦上的電子裝備包括Thales的NS-100三維雷達以及Thales STING EO MK-2雷達/光電射控系統等，但最後使用的是瑞典SAAB提供的方案，包括9LV戰鬥管理系統，Sea Giraffe AMB三維雷達、SME系列電子支援系統（ESM）、CEROS 200射控雷達、EOS 500光電射控系統等。自衛裝備包括兩部德國萊茵金屬彈藥（Rheinmetall Waffe Munition）的MASS誘餌發射器。艦首下方還設置一個固定式主/被動聲納。
|
