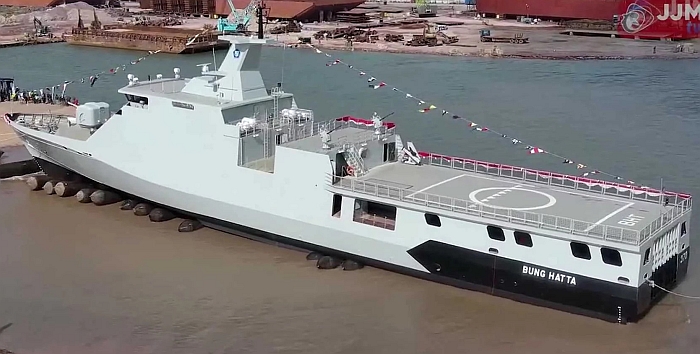

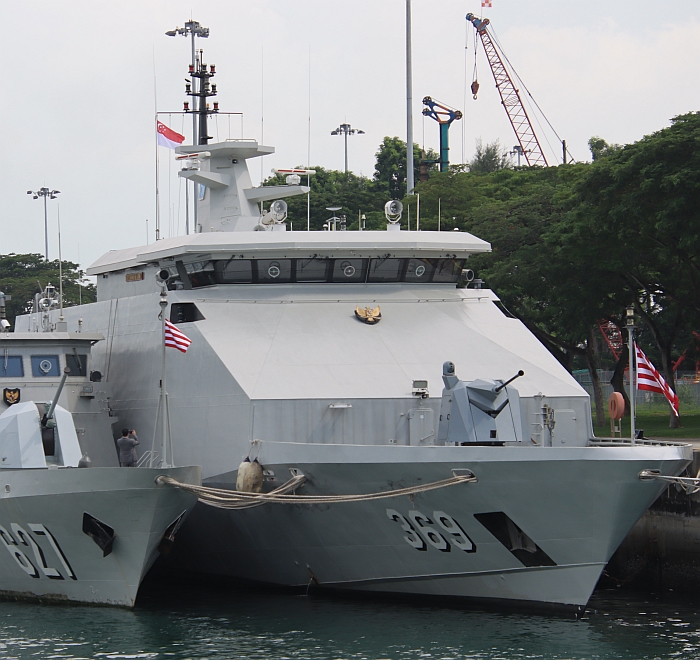

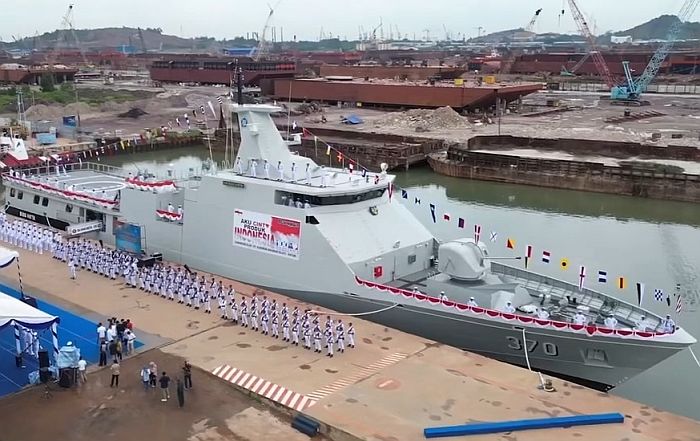

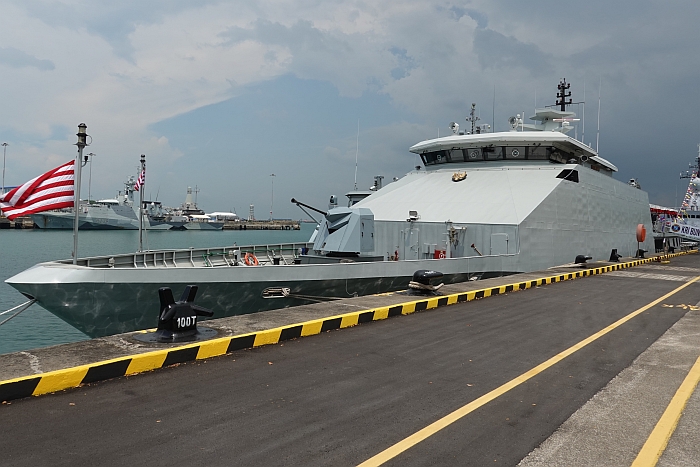

印尼巡邏艦艇

──by captain Picard


法塔希拉級巡防艦

印尼海軍購自荷蘭的法塔希拉級Fatahillah class巡防艦,此為首艦法塔希拉號KRI Fatahillah F-361)。

法塔希拉級三號艦KRI Nala(F-363),艦尾增設一個直昇機甲板。



艦名/使用國 法塔希拉級巡防艦/印尼

Fatahillah class

承造國/承造廠 荷蘭/
尺寸(公尺) 長84 寬11.1 吃水3.3
排水量(ton) 標準1160

滿載1450

動力系統/軸馬力 CODOG

Rolls-Royce Olympus TM-3B燃氣渦輪*1

MTU 16V956 TP91柴油機*2

雙軸

航速(節) 30
續航力(海浬) 1780/16節
偵測/反制系統 DA-05/2對空/平面搜索雷達*1

Racal Decca AC1229導航雷達*1

Susie I電戰系統

聲納 PHS-32艦艏聲納聲納*1
射控/作戰系統

Signnal WM-28射控雷達*1

LIROD Mk.2光電射控系統

乘員 89
艦載武裝 Bofors TAK 120  120mm 46倍徑艦砲*1

Bofors 40mm 70倍徑快砲*1(F-361、362)/2(363)

Bofors SR-375A雙聯裝375mm反潛火箭發射器*1

Rheinmetall 20mm 80倍徑機砲*2

雙聯裝Simbad艦空導彈發射器*2(使用Mistral短程防空飛彈)

雙聯裝MM-38飛魚反艦飛彈*2

MK-32三聯裝342mm魚雷發射器*2(F-361、362)

艦載機 起降甲板,可操作一架NBO-105直升機(F-363)
數量

共二艘

艦名 安放龍骨 下水時間 服役時間 除役時間
F-361 Fatahillah 1977/1/31 1977/12/22 1979/7/16
F-362 Malahayati
F-363 Nala 1979/1/11 1980/7



在1970年代後期,印尼從荷蘭購入三艘1500噸級巡防艦,名為法塔希拉級(Fatahillah class),擔負水面巡邏作戰與反潛等工作。前兩艘法塔希拉級(F-361、362)的設計相同,第三艘(KRI Nala F-363)修改了設計,在艦尾增設一個直昇機起降甲板,能操作一架NBO-105輕型直升機

法塔希拉級的艦體結構十分低矮緊湊,船艛結構十分低矮。本級艦採用複合燃氣渦輪或柴油機(CODOG)動力系統,包含一具Rolls-Royce Olympus TM-3B燃氣渦輪與兩具MTU 16V956 TP91柴油機,雙軸推進,最大航速28節。本級艦武裝包括艦艏一門Bofors
TAK 120 120mm 46倍徑艦砲,艦橋前方配備一座Bofors SR-375A雙聯裝375mm反潛火箭發射器,反艦武器包括兩座雙聯裝MM-38飛魚反艦飛彈、一至二門Bofors 40mm 70倍徑快砲、兩座Rheinmetall 20mm 80倍徑機砲,短程防空自衛仰賴兩座雙聯裝Simbad艦空導彈發射器,使用西北風(Mistral)短程防空飛彈,雙聯裝MM-38飛魚反艦飛彈,此外還有兩組MK-32三聯裝342mm魚雷發射器,使用MK-46反潛魚雷。




金環蛇號巡邏艇(PC-40)

印尼海軍PC-40金環蛇號巡邏艇KRI Krait P-827)

艦名/使用國 金環蛇號巡邏艇/印尼

KRI Krait P-827/PC-40

承造國/承造廠 印尼/
尺寸(公尺) 長40 寬7.2 吃水2
排水量(ton)

滿載250

動力系統/軸馬力 柴油機*2

雙軸

航速(節) 20
續航力(海浬) 3600/16節
偵測/反制系統 ARPA 96Nm導航雷達*1

氣像傳真系統

國際海事衛星通信系統

全球海事災難安全系統(GMDSS)

射控/作戰系統

乘員
艦載武裝 Breda 雙聯裝25mm機砲*1

12.7mm機槍*2

數量

共一艘

艦名 安放龍骨 下水時間 服役時間 除役時間
P-827 Krait 2007/6 2008 2008/12



在2000年代後期,印尼自行設計建造了一艘PC-40型巡邏艇金環蛇號KRI Krait P-8270),在2008年服役。

金環蛇號是一種低強度的小型巡邏艇,平時僅配備一座雙聯裝25mm機砲與兩挺12.7mm機槍,專門負責沿海巡邏、護漁、搜救等低強度任務;然而,艇上預留了安裝反艦飛彈的空間,戰時就可以變成飛彈快艇。為了有效遂行海上救難任務,金環蛇號配備與全球海事救難體系的國際海事衛星通信系統與全球海事災難安全系統(GMDSS)。艇上配備自動駕駛系統,能自動控制巡邏艇在印尼各島間狹窄的水域靈活出入。



鐮刀級飛彈巡邏艇(KCR-40)

KCR-40鐮刀級飛彈巡邏艇首艇鐮刀號(KRI Clurit P-641)

KCR-40四號艇Alamang(644)

KRC-40的八號艇Terapang(648)



艦名/使用國 鐮刀級飛彈巡邏艇/印尼

Clurit class,KCR-40

承造國/承造廠 印尼/Palindo Marine Industry(PMI),Tanjung Uncang
尺寸(公尺) 長43 寬7.4
排水量(ton)

滿載250

動力系統/軸馬力 MAN V12柴油機*2

雙軸

航速(節) 27至30
續航力(海浬)
偵測/反制系統 SR-47AG對海搜索雷達*1

導航雷達*1

電戰系統

射控/作戰系統

SEWACO戰鬥系統

TR-47火砲射控雷達*1

乘員 35,另可搭載13名特種部隊
艦載武裝 Denel Vektor G12 20mm 82倍徑機砲*1(P-641。後續艦可能換裝AK-306 30mm機砲)

雙聯裝C-705反艦飛彈發射器*2

12.7mm機槍*2

數量

預計12~16

艦名 安放龍骨 下水時間 服役時間 除役時間
641 Clurit 2011/4/25
642 Kujang 2012/2/16
643 Beladau 2013/1/25
644 Alamang 2013/12
645 Surik 2014/9/12 2014/9/27
646 Siwar 2014/9/12 2014/9/27
647 Parang 2014/9/12 2014/9/27
648 Terapang 2014/9/12 2014/9/27



在2000年代,印尼國營泗水技術研究所與印尼民營Palindo Marine Industry(PMI)船廠合力研發建造一種配備反艦飛彈的新型KCR-40型40m長快速飛彈巡邏艇(Kapal Cepat Rudal,KCR 40),首艇鐮刀號(KRI Clurit P-641)在2011年服役。KCR-40可以擔負反艦作戰、沿海巡邏、查緝海上不法以及情報蒐集、滲透等特戰任務。目前印尼確定至少建造四艘KCR-40型,部署印尼西部海域 ,每艘價格約730億印尼盾(798萬美元)。

KCR-40排水量250噸,艦體以高強度鋼材製造,上層結構以鋁合金建造,外型簡潔俐落。艇上編制35名人員,另可搭載13名特種部隊人員。主機為兩具MAN V12柴油機,帶動雙軸五葉片螺旋槳,最大航速27至30節。首艇鐮刀號配備一座Denel Vektor G12 20mm 82倍徑機砲,據說後續艦可能會換成AK-306 30mm自動機砲。此外,艇上裝備兩座中國製雙聯裝C-705反艦飛彈發射器;早期型C-705的射程72km,中途慣性導引(可能結合GPS修正)加上終端主動雷達導引,配備110kg高爆戰鬥部,而日後C-705還預定加裝第二級助推段,射程可望增至169km。艇尾搭載一艘RHIB小艇,作為載運特種部隊突襲滲透之用。

在2016年9月14日,印尼海軍兩艘KRC-40飛彈巡邏艇KRI Clurit (K641)與KRI Kujang (K642)在爪哇海進行反艦飛彈實彈試射,兩艦各發射一枚,結果都告失敗。依照印尼方面消息,第一枚飛彈由KRI Clurit 發射,在下達發射指令之後飛彈沒有反應,但五分鐘後卻突然點火升空,這是因為該艦人員在飛彈點火失敗後未能依照標準程序處理,這枚飛彈最後未能擊中目標;第二枚飛彈由KRI Kujang發射,飛彈在飛行途中失效,也沒能命中目標。初步判斷顯示可能是因為中國製的C-705反艦飛彈與艦上的戰鬥管理系統之間的整合出現問題。


KCR-60飛彈巡邏艇

 KCR-60高速飛彈巡邏艇想像圖。KCR-60是KCR-40的放大版, 最初艦首打算使用一門MK-3 57mm自動快砲。

 KCR-60高速飛彈巡邏艇模型。

KCR-60首艇於2013年12月18日下水。

KCR-60首艇於2014年5月28日服役時的照片。裝備於艦首的是Bofors 40mm 70倍徑快砲,而非最初預定的MK-3 57mm快砲。

(上與下)KCR-60二號艇Tombak(629 ),攝於2015年5月新家坡樟宜軍港

KCR-60三號艇Halasan(630)



艦名/使用國 KCR-60飛彈巡邏艇/印尼
承造國/承造廠 印尼/Palindo Marine Industry(PMI),Tanjung Uncang
尺寸(公尺) 長59.8(水線長54.82) 寬8.1 吃水2.6
排水量(ton)

滿載460

動力系統/軸馬力 MAN V12柴油機*2/7725

雙軸

航速(節) 28
續航力(海浬) 2800/20節
偵測/反制系統 搜索雷達*1

導航雷達*1

電戰系統

誘餌發射器*2

射控/作戰系統

SEWACO戰鬥系統

艦砲射控雷達*1

乘員 55
艦載武裝 Bofors 40mm 70倍徑快砲*1

C-705反艦飛彈發射器*2~8

20mm機砲*2

數量



艦名 安放龍骨 下水時間 服役時間 除役時間
628 Sampari 2013/12/17 2014/5/28
629 Tombak 2014/5/28 2014/8/27
630 Halasan 2014/7/4 2014/9/17



繼KCR-40之後,印尼民營Palindo Marine Industry(PMI)船廠繼續以之為基礎放大推出KCR-60飛彈快速巡邏艇,滿載排水量增為460噸。首艇在2012年5月24日在PMI廠切割第一塊鋼板 ,2013年12月17日下水,2014年5月28日服役。依照印尼海軍原訂計畫,希望在2014年之前能建成14艘KCR 40/60,到2024年能建成總數多達44艘的KCR系列。

KCR-60以兩具功率各2880KW(3862馬力)的MAN V12柴油機推進,在海象1至2級的情況下,最大航速可達28節,巡航速率20節,經濟航速15節。自持力要求是航速20節時續航力2400海里,能持續在海上操作9天。在海象3級以內,能完全執行巡邏任務,海象四級以內都能操作武器系統,在六級海象以內都要能正常航行。艇上編制43名人員。

KCR-60二號艇Tombak(629 )的艦橋

KCR-60二號艇Tombak(629 )艇尾布置兩枚中國製C-705反艦飛彈發射器。

武裝方面,最初KCR-60打算在艇首裝備一門BAE System旗下Bofors MK-3 57mm 70倍徑快砲,由艦橋上方一具射控雷達導控;不過實際上最後KCR-60配備一座型號較舊的Bofors 40mm 70倍徑快砲。主桅杆後方設置兩座干擾火箭發射器以及兩座20mm機砲。艇尾甲板布置兩組中國製C-705反艦飛彈發射器(平時裝備 兩枚,最多應可攜帶八枚)以及兩艘RHIB快艇。

Klewang级巡邏艇(X3K)

(上與下)X3K首艇於2012年8月底下水的畫面,命名為Klewang(625)。 然而,該艇下水後才一個月,就於9月28日完全燒毀。

(上與下)2014年4月在吉隆坡亞洲防務展(DSA 2014)展出的X3K設計,進一步加高封閉桅杆的高度,使裡面

的長頸鹿三維雷達能架設在更高的位置。

艦名/使用國 X3K巡邏艇/印尼
承造國/承造廠 印尼/North Sea Boats, Banyuwangi
尺寸(公尺) 長62.5  寬16  吃水1.2
排水量(ton)

130

動力系統/軸馬力 MAN V12柴油機*4

MJP550水噴射推進器

航速(節) 40
續航力(海浬) 2000/16節
偵測/反制系統
射控/作戰系統

海長頸鹿(Sea Giraffe)三維搜索雷達

射控雷達*1

乘員 船員23,另可搭載7名特種部隊人員
艦載武裝 中口徑快砲*1

C-705反艦飛彈*4

數量

目前共四艘

艦名 安放龍骨 下水時間 服役時間 除役時間
625 Klewang 2012/8 2012/9/28燒毀






在2000年代後期,印尼海軍決定進一步購買新型巡邏艇來充實海防力量。在2010年11月印尼防衛展(Indo Defence Exposition)期間,印尼與Lundin Industry Invest旗下的北海造船廠(North Sea Boats PT. Lundin)簽約,購買四艘該公司的X3K型三體匿蹤高速巡邏艇,由該廠位於東爪哇巴紐旺儀(Banyuwangi)的船廠建造,價值1.14億印尼盾(合1250萬美元) 。North Sea Boats是一個國際化的船廠,在印尼、瑞典與新加坡都有廠區,總部設置於印尼巴紐旺儀。X3K是印尼海軍考量的兩種設計之一。首艘Klewang號(625)的預算在2011年度下達,原訂在2012年4至5月下水 ,實際上在2012年8月底下水。印尼首批訂購四艘X3K,最終建造數量可能達到30艘(包括反潛型)。

Klewang級使用嶄新的高速穿浪三體設計,基本設計與法國BGV(另有專文介紹)有些相似,由一個深V字形狹長穿浪主體與一對位於船體後部兩側的狹長舷外片體構成(BGV的兩側舷外結構則類似浮筒),整個船體完全由輕量化高強度複合材料製造 (部分結構也使用了木材),雷達反射信號低。此種船型由LOMO海洋設計公司以及紐西蘭海軍工程師合力研發,整個研究、設計、發展過程歷時24個月,步驟包含細長船體理論分析、船模水槽實驗,對艇體長度、橫剖面、縱剖面、主船體和兩側片體的侵深都進行仔細的研究與調整,並依照德國勞式船級社的標準進行結構設計。X3K的船型水線以下部位係針對大範圍高速巡航進行優化,確保將航行阻力降至最低。

早期X3K的模型。

定案後的Klewang級模擬圖。艇尾設有RHIB小艇艙。

Klewang號(625)正面。

Klewang級沒有傳統式的上層結構,駕駛台設計有如飛機,整體構型十分流線前衛,具有低風阻、低雷達節面積的特性;艇體中部設有一座封閉式桅杆,桅杆頂設有一座瑞典海長頸鹿(Sea Giraffe)三維搜索雷達。Klewang級的設計具有吃水淺、操作靈巧的特性,很適合在深度淺、航道狹窄、島礁遍布的印尼海域作業。Klewang級的長度約62.5m,水線長度50.8m,全寬16m,吃水1.2m,船體空重53噸,排水量130噸 ,在水深只有3m的水域都可以操作。推進系統包含四座德國MAN V12柴油機(早期說法為四具法國Caterpilla C32柴油機,功率1800 KW),帶動MJP550可轉式水噴射推進器,最大水面航速40節,航速16節時續航力2000海里,具備推力大、操縱靈活等特性。艇上編制23人,另外還有空間搭載7名特戰人員。

武裝方面,Klewang級艦體上部(駕駛台後方)設置一門匿蹤自動快砲,口徑可選擇40mm、57mm或76mm,火砲射控雷達設置在主砲後方的基座上;此外,艇上能配置四枚印尼向中國採購的C-705反艦飛彈 (另一說是配置C-802)。艇尾有一個收容艙,可容納一艘12公尺級RHIB快艇,供艇上特種部隊用於海上攔檢以及在離島周遭巡邏偵察、登島等工作。

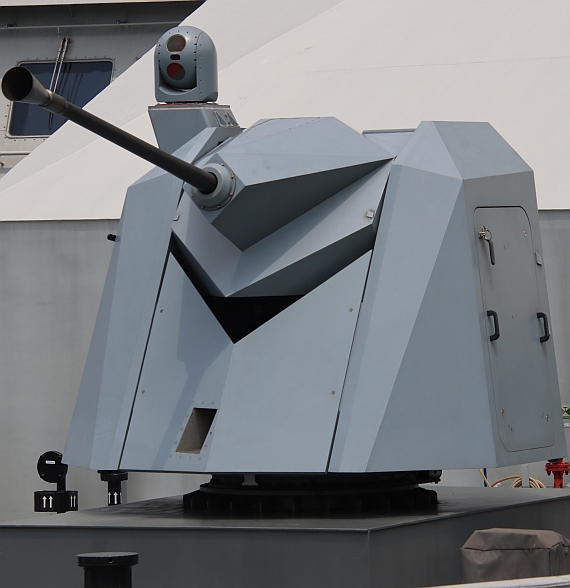

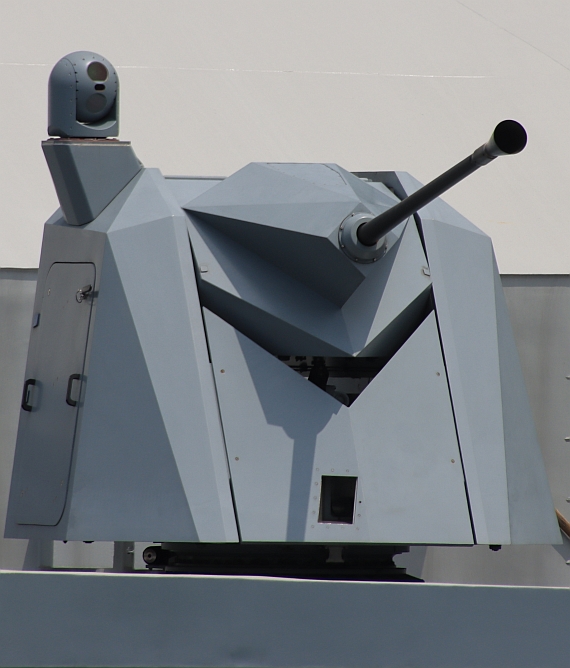

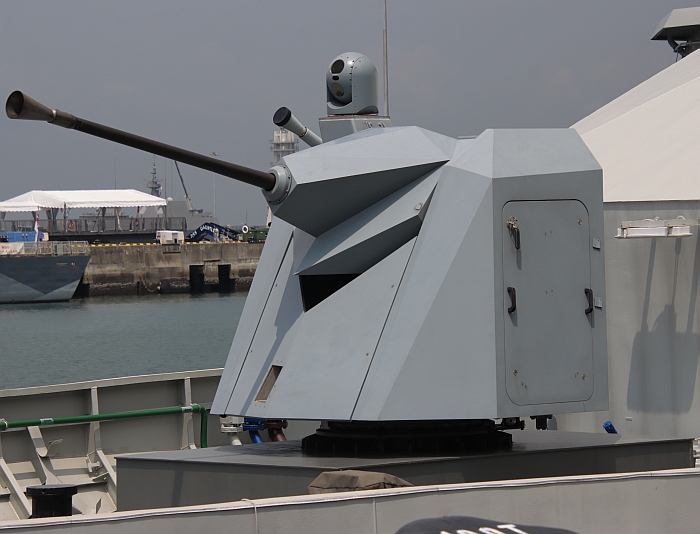

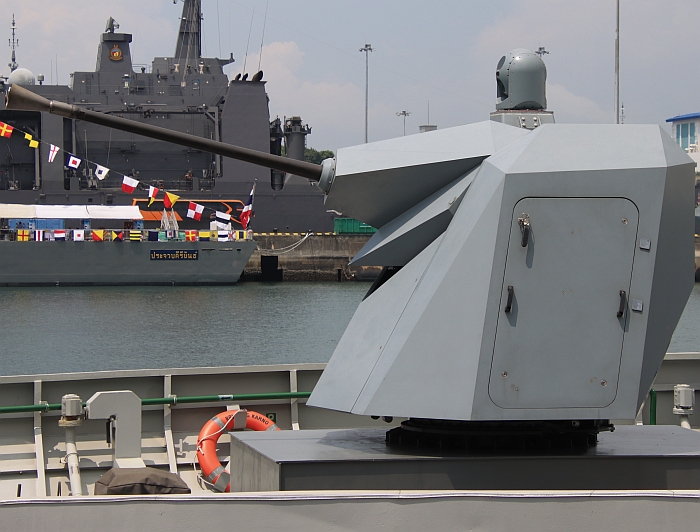

在2014年4月於馬來西亞吉隆坡舉辦的亞洲防務展(DSA 2014)期間,印尼北海造船廠又推出X3K的後續衍生型號。相較於先前的版本,此次展出的新版本的封閉式桅杆進一步加高,使裡面的長頸鹿三維雷達能安裝在更高的位置,增加了對海搜索距離。武器方面,主桅杆前方設置一座BAE Systems 40 Mk.4 40mm機砲,後方配備四枚瑞典RBS-15Mk.3反艦飛彈;艦上的作戰中樞包括瑞典SAAB 9LV作戰指揮系統、SAAB TactiCall整合通信系統,並配備一座SAAB Ceros 200射控雷達。



Klewang號失火焚燬

在2012年9月28日,剛剛下水才一個月的X3K一號艇Klewang於巴紐旺儀碼頭失火,猛烈的火勢將船體完全燒融變形並進水沈底,這艘快艇就此全毀,幸好無人傷亡。 這次火災暴露出複合材料結構在高溫燃燒下容易整個完全融毀崩潰、災情無法控制的問題,可能會讓X3K的後續建造計畫蒙上陰影。 雖然如此,印尼北海造船廠仍在2014年2月繼續建造第二艘X3K艇。

Klewang下水才一個月,就於2012年9月28日毀於火災。照片中可見其凶猛的火勢。

Klewang號的艦體完全被燒融變形並進水沈底,整船就此喪失。
