卡斯土利級巡防艦
馬來西亞卡斯土利級巡防艦的二號艦KD Lekir(FF-26), 此為最初的面貌,
艦首配備法製100mm快砲與Bofors 375mm深彈發射器。
KD Lekir(FF-26)的艦尾, 此為最初的面貌,直昇機甲板後方設有一門Bofors 57mm快砲。
卡斯土利級巡防艦首艦卡斯土利號(KD Kasturi FF-25) ,攝於2014年4月下旬抵達中國青島、參加中國海軍
建軍65週年相關活動。此時卡斯土利號已經完成現代化改裝,艦尾57mm快砲已經移到艦首並代替了原本的100mm砲。

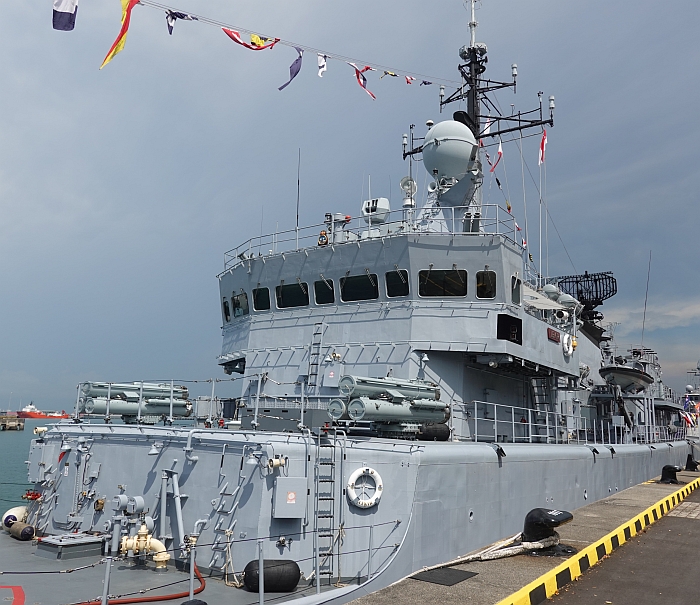

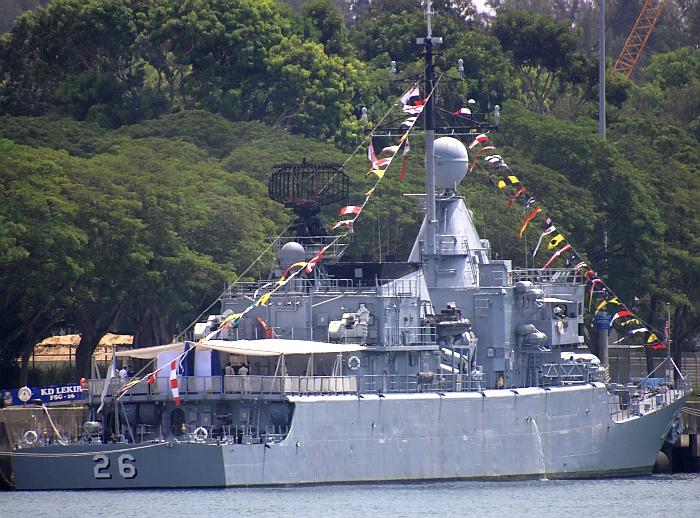

(上與下)卡斯土利級巡防艦二號艦KD Lekir(FF-26),此時已經完成現代化改裝。
攝於2015年5月新家坡國際海事防務展(IMDEX 2015)

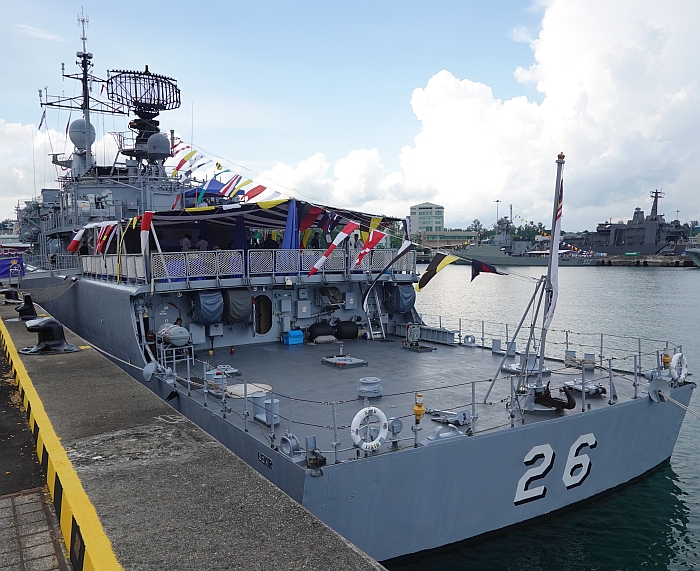

由後方看KD Lekir(FF-26)
──by captain Picard
艦名/使用國 |
卡斯土利級巡防艦/馬來西亞 (Kasturi class,FS-1500) |
|||
承造國/承造廠 | 德國/Blohm + Voss,Kiel | |||
尺寸(公尺) | 長97.3 寬11.3 吃水3.5 | |||
排水量(ton) | 標準1500 滿載1850 |
|||
動力系統/軸馬力 |
CODOD MTU 20V 1163 TB92柴油機*4/21460 雙軸 |
|||
航速(節) | 28 | |||
續航力(海浬) | 7000/14節 | |||
偵測/反制系統 |

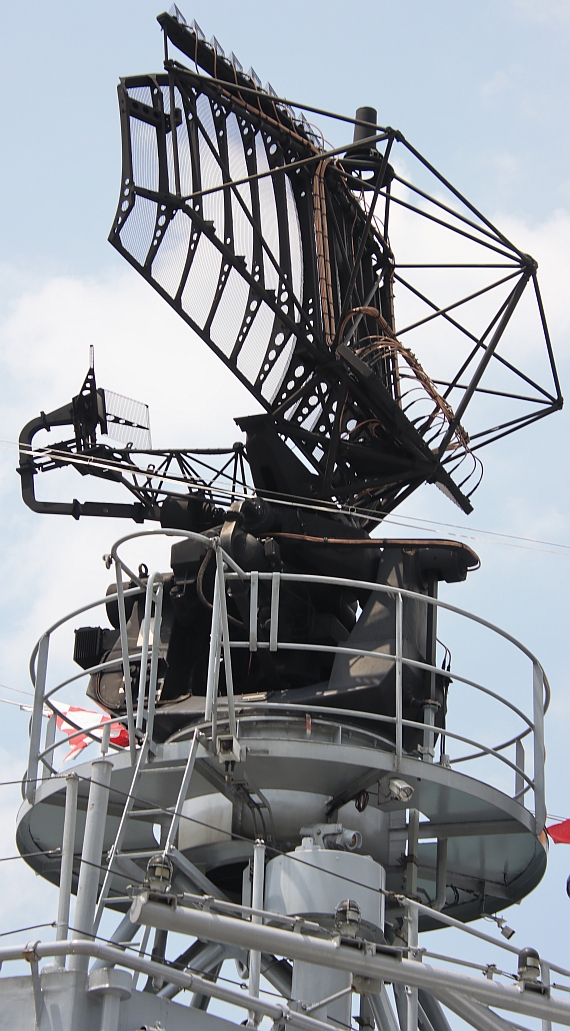

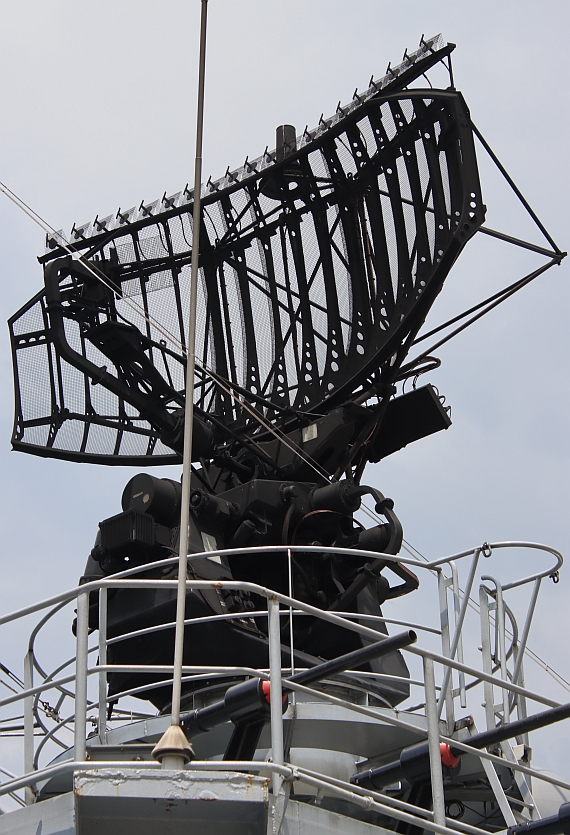

Signnal DA-08對空/平面搜索雷達*1 Thales Defence I頻導航雷達*1 MAV導航雷達*1(SLEP工程時加裝) RAPIDS電子支援系統 Scimitar電子反制系統 DR3000S電子支援系統(SLEP工程時加裝) Matra Dagie誘餌發射器*2 TERMA SKWS主動式誘餌發射器*2(SLEP工程時加裝) Link Y MK 2.5數據鏈(SLEP工程時加裝) |
|||
聲納 |
Atlas Elektronik DSQS-21(原始裝備)/DSQS-24(SLEP工程時換裝)艦首主/被動聲納*1 |
|||
射控/作戰系統 |

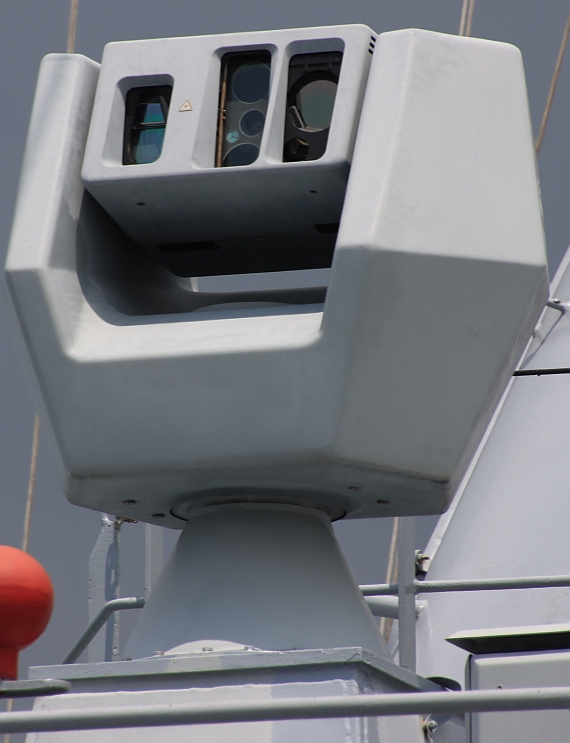

TACTICOS戰鬥管理系統(SLEP工程時加裝) Signnal WM-22追蹤/射控雷達*1 Thales Nederland Mirador-IR光電射控系統(SLEP工程時加裝) |
|||
乘員 | 124 | |||
艦載武裝 |

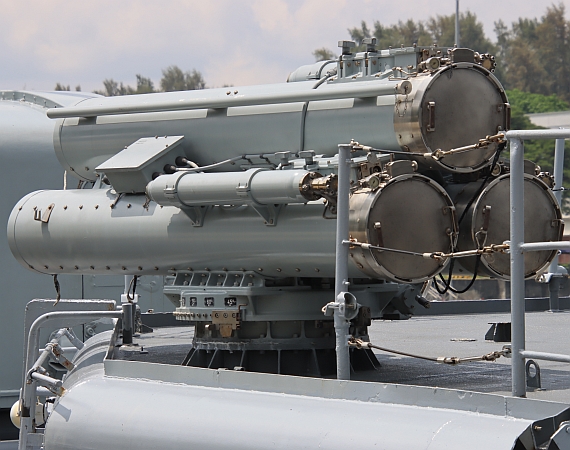

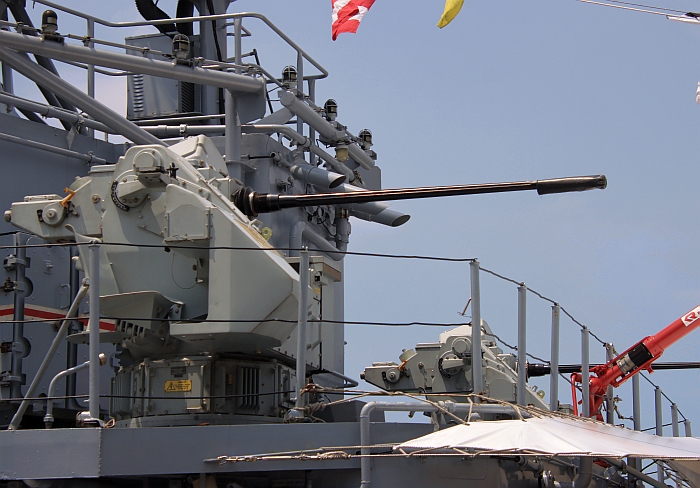

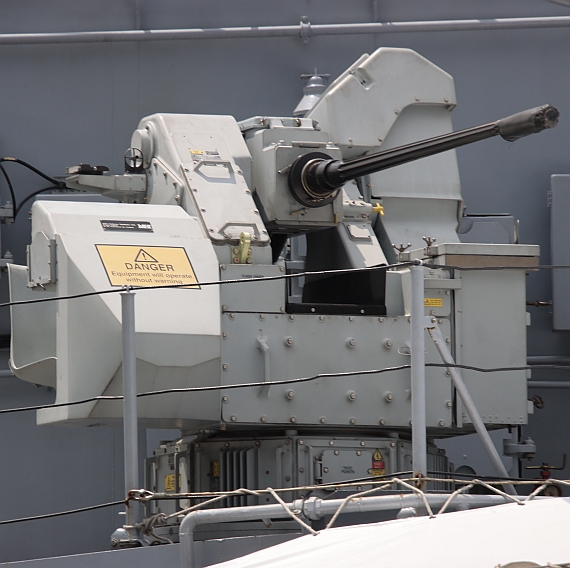

Creusot-Loire Compact 100 mm 55倍徑快砲*1(原始裝備,SELP工程時拆除) Bofors 375mm反潛深彈發射器*1(原始裝備,SELP工程時拆除) Bofors 57mm 70倍徑快砲*1 Emerlec Mk-74雙聯裝30mm機砲*2(原始裝備,SELP工程時拆除) MSI DS-30B 30mm機砲*2(SLEP延壽工程時加裝) 雙聯裝MM-38飛魚反艦飛彈發射器*2(原始裝備,SELP工程時拆除) 四聯裝MM-40 Block 2飛魚反艦飛彈發射器*2(SLEP延壽工程時加裝) B-515 三聯裝324mm魚雷發射器*2(使用A-244S魚雷)(SLEP延壽工程時加裝) 單兵肩射防空飛彈發射器 |
|||
艦載機 | 僅有起降甲板Super Lynx 300或Eurocopter Fennec反潛直昇機*1 | |||
數量 | 共二艘 | |||
艦名 | 安放龍骨 | 下水時間 | 服役時間 | |
FF-25 KD Kasturi | 1983/1/3 | 1983/5/14 | 1984/8/15 | |
FF-26 KD Lekir | 1983/1/3 | 1983/5/14 | 1984/8/15 | |
在1980年代,馬來西亞向西德Blohm + Voss(B+V)廠訂購兩艘1500噸級巡防艦,命名為卡斯土利級(Kasturi class),兩艦在1983年5月14日於B+V基爾廠下水,1984年5月15日服役,兩艦的命名源於馬來西亞史上著名的勇士。

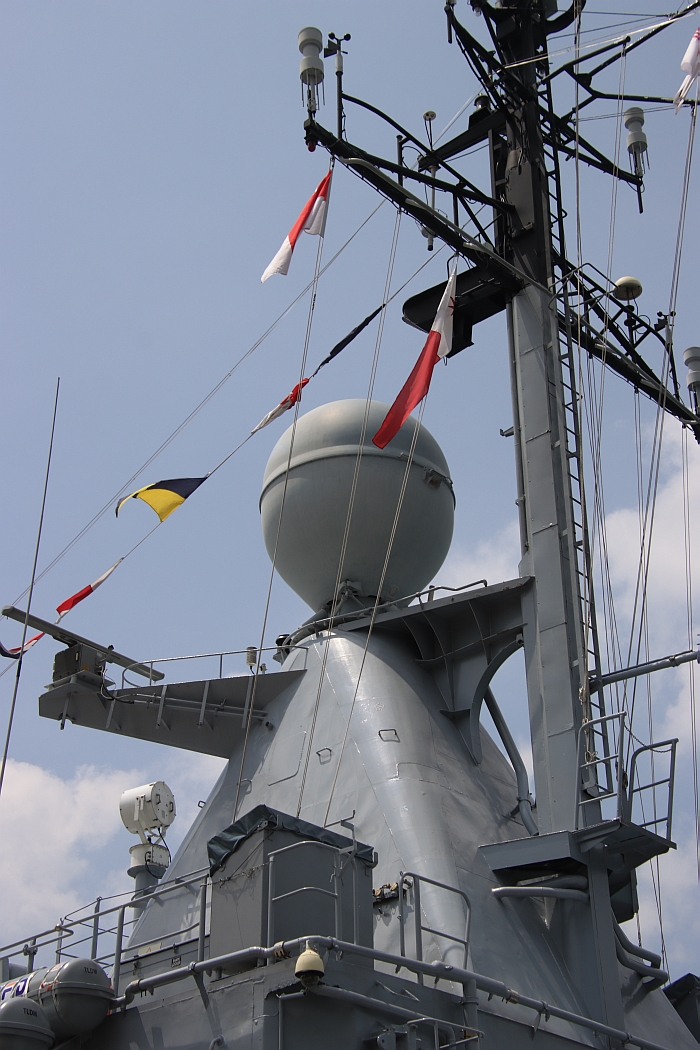

卡斯土利級首艦卡斯土利號(KD Kasturi FF-25) 卡斯土利級的設計以B+V廠的FS-1500巡邏艦為基礎,哥倫比亞海軍也曾向B+V廠訂購四艘FS-1500型巡防艦(Almirante Padilla Class),不過武裝與電子系統和馬來西亞的卡斯土利級不同。FS-1500運用了模組化的設計,無論是役期內的維護或升級改良都比較便利。卡斯土利級以水面作戰、經濟海域維護、海上治安維護為主要任務, 標準排水量1500ton,滿載排水量1850ton。卡斯土利級採用CODAD複合柴油機系統。主機為四具德國MTU 20V 1163 TB92柴油機,雙軸雙舵,最大航速28節,航速14節時續航力7000海里,編制124名官兵。 偵測方面,卡斯土利級配備一具位於煙囪後方的荷蘭製Signnal DA-08對空/平面搜索雷達、一具Thales Defence I頻導航雷達,電子戰裝備包括RAPIDS電子截收系統、Scimitar電子干擾系統、兩具Matra Dagie誘餌發射器等,水下偵測仰賴一具德國Atlas Elektronik的DSQS-21艦首聲納系統。艦上最主要的射控裝備是一具位於主桅杆上的Signnal WM-22追蹤/射控雷達,蛋型天線罩內設有追蹤/照明雷達天線組,能同時追蹤接近的目標並指揮火砲接戰。武裝方面,卡斯土利級幾乎完全著眼於水面交戰,以火砲和反艦飛彈為主,只配備適合在淺海用的無導引反潛武器,艦上也沒有防空飛彈系統,僅仰賴單兵操作的肩射防空飛彈。艦首設置一門法國Creusot-Loire的100 mm 55倍徑緊致型(Compact )快砲,艦橋前方B砲位甲板設置一座雙聯裝Bofors 375mm反潛深彈發射器;艦首船艛與煙囪之間設有兩組雙聯裝法製MM-38飛魚反艦飛彈發射器,艦尾艛鄰近直昇機甲板處設有兩座Emerlec Mk-74雙聯裝30mm機砲,而直昇機甲板後方的艦尾砲位則設有一座Bofors 57mm 70倍徑快砲。艦上沒有直昇機庫,設置的直昇機甲板可供一架皇家馬來西亞海軍的英製超級大山貓(Super Lynx 300)或Eurocopter Fennec等級的中小型直昇機起降。 在1992年,皇家馬來西亞海軍與法國簽約,將艦上的100mm快砲升級到Compact MK.2的水平。 在2007年馬來西亞蘭卡威航太展(LIMA 2007),馬來西亞Boustead Heavy Industries Sdn Bhd宣稱收到馬來西亞政府關於針對卡斯土利級進行壽期延壽工程(Service Life Extension Programme,SLEP)的信函,不過當時還沒有具體的計畫,在2008年2月1日,部分消息透露卡斯土利級的改裝項目,包括將原有法製100mm快砲換成某種中口徑快砲(57mm或76mm),以新型MSI DS-30B機砲取代原有的Emerlec Mk-74雙聯裝30mm機砲。在2009年,Boustead海軍船廠正式獲得卡斯土利級的SLEP工程合約,同年8月起開始執行,具體項目包括: 1.射控方面,換裝新型 TACTICOS戰鬥管理系統,並加裝Thales Nederland Mirador-IR光電射控系統 。 2.偵測方面,改良現有的DA-08 對空搜索雷達與WM-22追蹤/射控雷達。 3.導航方面,加裝MAV導航雷達以及電子海圖系統。 5.反潛偵測方面,以ATLAS Electronik DSQS-24C艦體聲納取代原有的DSQS-21系統。 6.加裝Link Y MK 2.5資料鏈。 7.電子戰方面,加裝TERMA SKWS主動式誘餌發射器與DR3000電子支援系統。 8.反潛武裝方面,移除原本的Bofors 375mm反潛深彈發射器;加裝兩組義大利製造的三聯裝B515 324mm魚雷發射器,使用A-244S白頭(Whitehead )反潛魚雷。 8.以兩組四聯裝飛魚MM-40 Block 2反艦飛彈取代原有的四枚MM-38。 9.火砲方面,移除艦首100mm快砲,將艦尾57mm快砲移到原100mm主砲的砲位。以兩座MSI DB-30B 30mm機砲取代原有的Emerlec Mk-74機砲。 由此可知,此一SLEP計畫將更新卡斯土利級大部分的導航、偵測射控、戰鬥管理、水下偵測與電子戰系統,並強化反潛與反水面作戰系統,但仍不包含防空飛彈系統。
|
