F-3000S利雅德級巡防艦

沙烏地阿拉伯購自法國的利雅德級巡防艦是拉法葉級的防空版,技術十分先進。

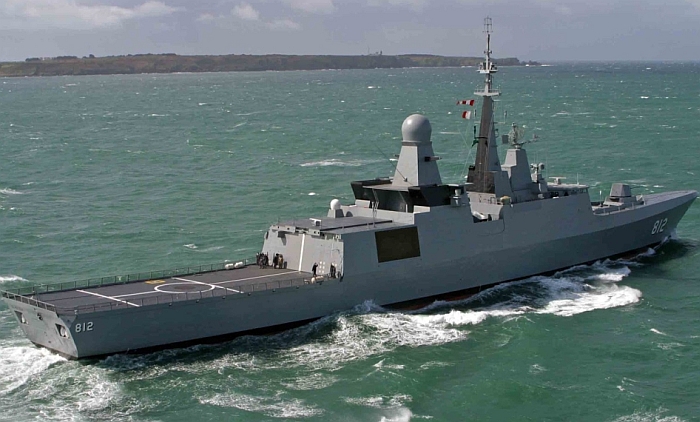

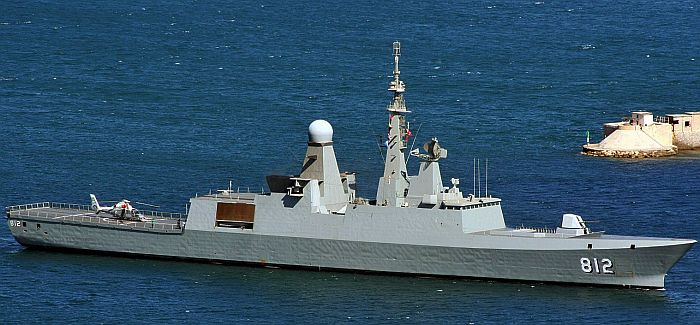

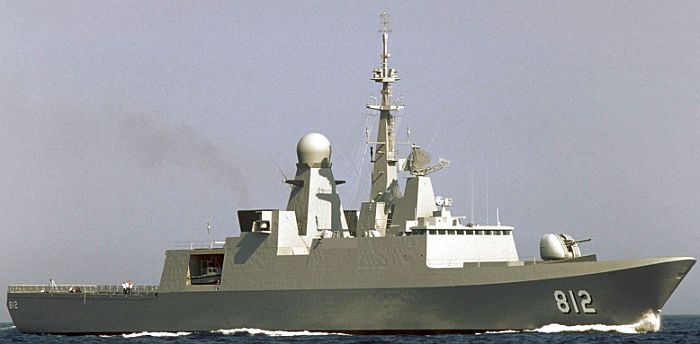

圖為首艘本級艦利雅德號(HMS  Al Riyadh F-812),此時艦首配備的是法製100mm艦砲。

1990年代初期法國向沙烏地阿拉伯展示的F3000防空版。此模型除了艦首具有垂直發射器之外

,其餘構型裝備仍跟法國原版拉法葉級相同。

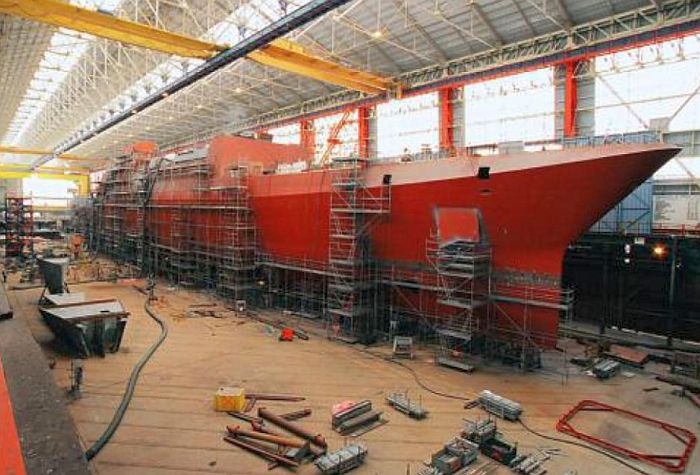

ee 一艘正在法國洛里昂船廠建造中的利雅德級巡防艦。

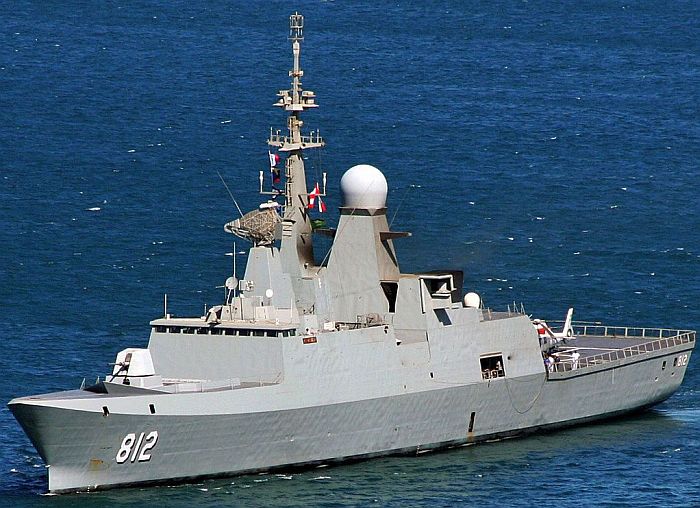

(上與下)經改裝後,利雅德號以匿蹤版OTO-Breda 76mm快砲取代原先的100mm快砲。

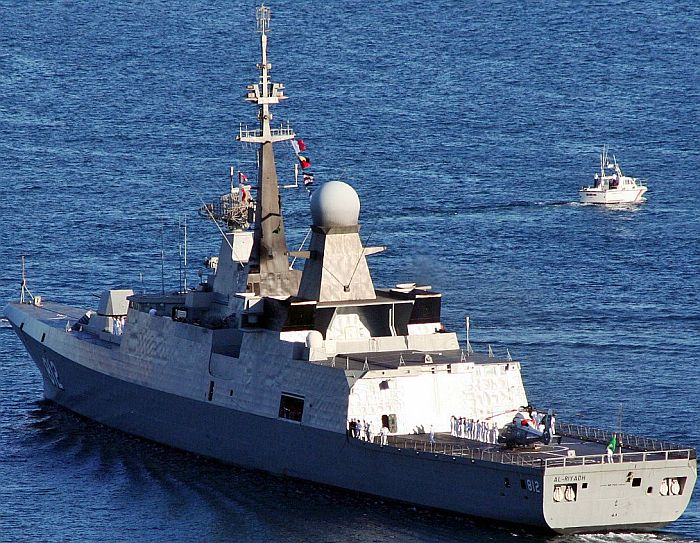

由艦尾看利雅德號。

由艦尾看利雅德號,攝於2013年。

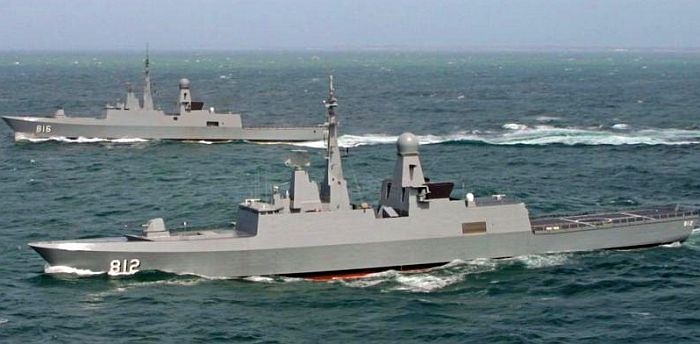

並排航行的利雅德號(F812,前)與 三號艦Al Damman(F816)。

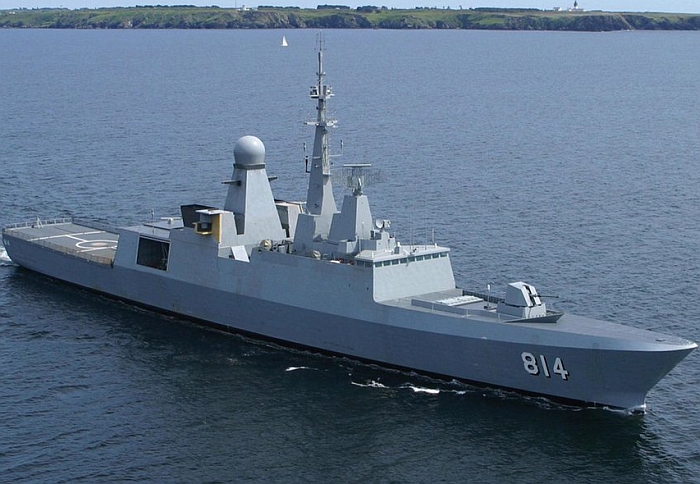

利雅德級巡防艦二號艦Makkah(F-814)

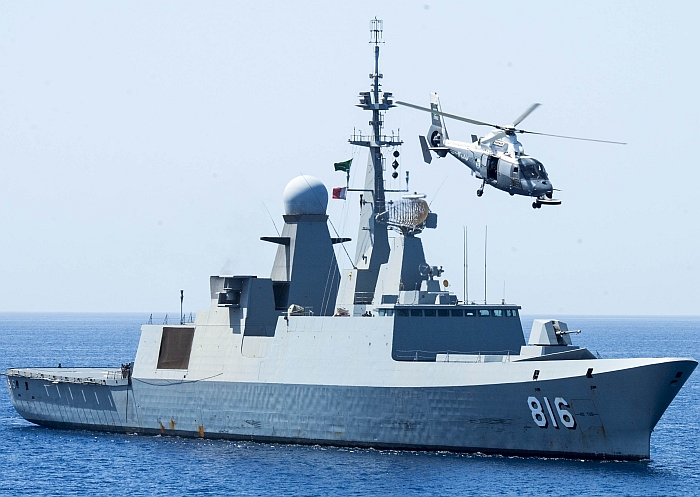

利雅德級三號艦Al Damman(F816),一架艦載海豚反潛直昇機正從旁飛過。

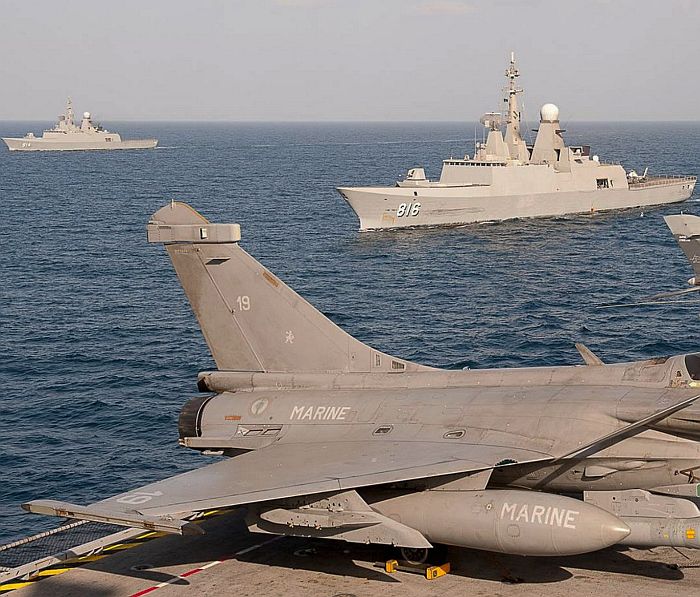

2015年2月初,法國海軍戴高樂號(FNS Charles De Gaulle R-91)航空母艦在盟國艦艇伴隨下於波斯灣巡航,

對敘利亞境內的伊斯蘭國(ISIS)組織實施打擊。此照片攝於戴高樂號的甲板,

背景是兩艘沙烏地阿拉伯的利雅德級巡防艦。

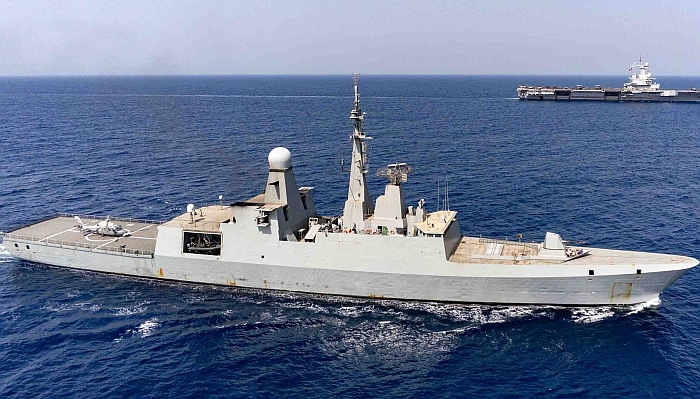

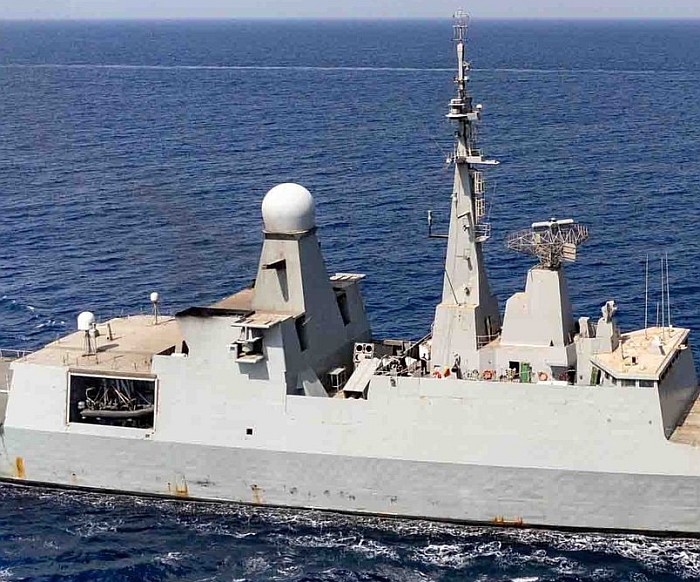

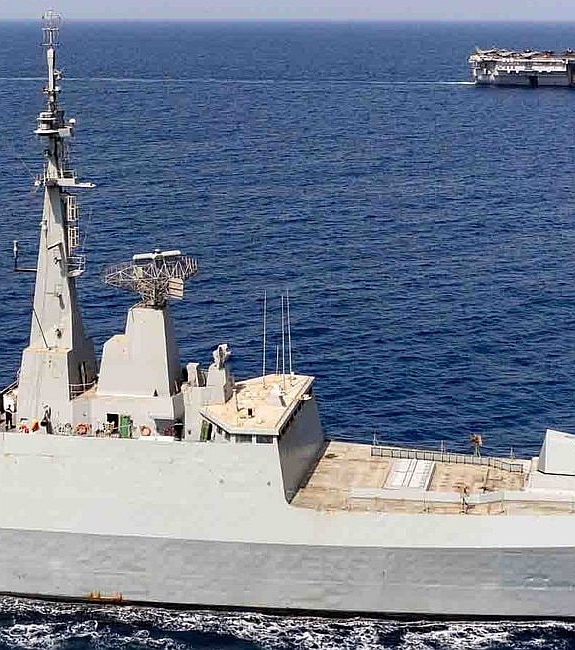

利雅德級巡防艦Makkah(F-814)以及法國戴高樂號航空母艦(後)

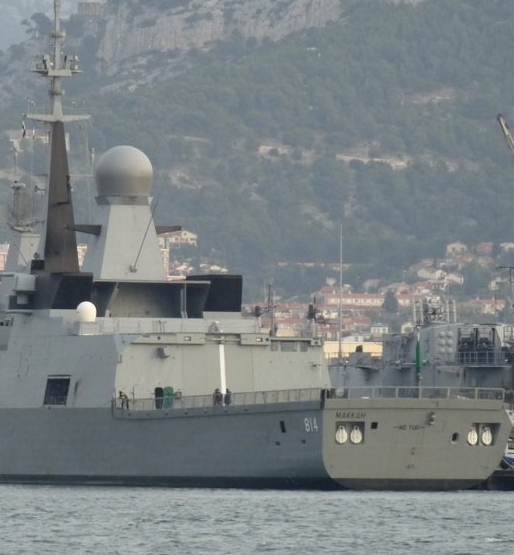

利雅德級巡防艦Makkah(F-814)上層結構近照。





──by captain Picard

艦名/使用國 利雅德級巡防艦/沙烏地阿拉伯

(Al Riyadh class)

承造國/承造廠 法國/DCN's Lorient shipyard
尺寸(公尺) 長133.6 寬17 吃水4
排水量(ton)

標準3800

滿載4650

動力系統/軸馬力

CODAD

SEMT Pielstick 16 PA6 STC柴油機*4/28000

雙軸CRP

航速(節) 24.5
續航力(海浬) 7000 /15節

9000/12節

偵測/反制系統 ARABEL 3D多功能相位陣列雷達*1

DRBV-26D木星II型L(D)頻2D長程對空搜索雷達*1

Sperry Marine Decca導航/直昇機管制雷達*2

DR-3000S2電子支援系統

Altesse通訊截收系統

Salamandre B2雷達反制系統

TRC-281通訊反制系統

EADS Dagaie干擾彈發射器*2

聲納

Thales CAPTAS-20主/被動拖曳陣列聲納*1

射控/作戰系統

Senit 7艦載作戰系統*1

Thompson-CSF CTM整合光電/雷達射控系統(整合有Thompson-CSF Castor 2J I頻射控雷達、紅外線偵測器、雷射測距儀)*1

乘員 180
艦載武裝 DCN Mod 68 CADAM 100mm 55倍徑艦砲*1(F-812)

OTO-Breda 76mm 62倍徑快砲超級快速型*1(F-814、816)

八聯裝Sylver A-43垂直發射器模組*2(裝填16枚Aster-15短程防空飛彈。最多可裝備四組A-43 VLS模組,共32枚飛彈)

四聯裝MM-40 Block II飛魚反艦飛彈發射器*2

GIAT 15B 20mm機砲*2

533mm魚雷發射管*4(使用DCN F17魚雷)

艦載機 AS-365海豚或AS-532美洲豹反潛直昇機*1
數量

共三艘

艦名 開工時間 下水時間 服役時間
F-812 Al Riyadh 1999/9 2000/8/1 2002/7/27
F-814 Makkah 2001/7/20 2004/4
F-816 Al Damman 2002/9/7 2004/10






沙烏地阿拉伯皇家海軍曾經在1980年代耗資35億美元執行沙瓦里(Sawari)計畫, 向法國購買包括四艘由法國造艦局(DCN)設計的F-2000巡防艦在內的艦艇,F-2000 稱為麥地納級(Madina calss)。爾後,沙烏地阿拉伯又在1989年開始考慮購買DCN新推出的F-3000拉法葉型(La Fayette class)巡防艦,稱為沙瓦里-2(Sawari II)計畫,在1989年6月11日初步確認向法國採購,經過數年磋商談判,於1994年11月19日與法國DCN簽約,購買兩艘F-3000的防空改良型──F-3000S,至1997年5月21日又 簽約增購第三艘F-3000S。沙瓦里-2專案是DCNS首次應用全數位化技術來設計船艦。

首艦利雅德號(HMS Al Riyadh F-812)在2002年7月服役,二號艦麥 加號(HMS Makkah F-814)2004年4月交付,不過隨即在12月3日在於沙烏地阿拉伯吉達港以北80海里的水域發生嚴重的觸礁意外,該艦在高速航行時艦底撞上珊瑚礁,之後花費超過2個月將該艦浮揚並拖回船廠修理,在2009年才恢復現役。而最後一艘丹曼號(AL Damman F-816)則在2002年9月7日下水,2004年10月交付。

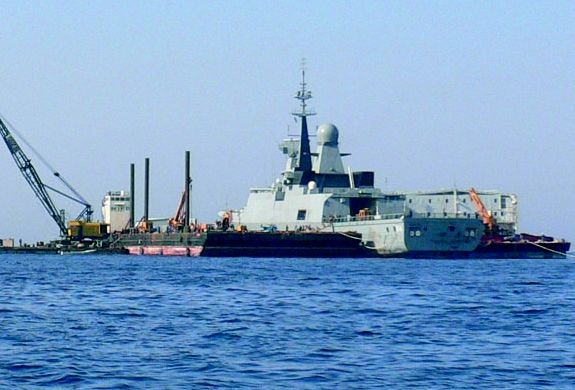

利雅德級的麥加號(HMS Makkah F-814)在交付後的8個月左右,於2004年12月3日發生嚴重的觸礁

意外。此照片為2005年2月麥加號由Tsavliris海上撈救集團浮揚脫困的畫面。

利雅德級的艦體基本設計頗類似拉法葉級,但是噸位較後者增加約四分之一,並配備反潛裝備以及優秀的防空武器。利雅德級維持了拉法葉級的高匿蹤性,上層結構是與艦體融合的堡壘構型,艦體、上層結構與桅杆造型簡潔洗鍊,上層結構側面向內傾斜10度,沒有垂直面、尖銳角度以及複雜的外型,艦體外部的裝備盡可能減少。利雅德級擁有三座塔狀桅杆,較拉法葉級多一座,而且上層結構顯得 極為低矮。利雅德級也與拉法葉級一樣採用複合柴油機與柴油機(CODAD)動力系統, 總功率比拉法葉級提高,以因應增加的排水量。主機為四座SEMT Pielstick 16 PA6 STC柴油機,雙軸推進,使用兩具Rolls-Royce Kamewa製造的可變距螺槳,最大航速24.5節,續航力高達7000海浬。艦上的主機都安置於彈性機座上,能降低噪音與震動。此外,利雅德級也沿襲了拉法葉級優良的穩定系統,以電腦控制穩定鰭以及尾舵來保持平衡,在6級海象下仍能讓10ton重的直昇機起降。利雅德級也擁有完善的消防以及核生化防護系統,艦上配備能清洗艦身核子塵或降低紅外線訊號的灑水系統。利雅德級的自動化程度甚高,全艦編制181名船員 ,並且預留了9個額外的舖位,生活起居空間較原本拉法葉級更寬敞完善。

由於是防空巡防艦,因此利雅德級配備比法國拉法葉級更精良的雷達與作戰系統。利雅德級配備與拉法葉級同系列的TITAVIC 2000(法國自用型號為SENIT 7)戰鬥系統,不過整合了部分SENIT 8作戰系統(配備於法國戴高樂級航艦上)的組件 ;由於利雅德級具備拉法葉級所無的防空與反潛作戰能力,因此TITAVIC 2000系統的規模比法國自用拉法葉級的大得多,總共有九部Vista RM顯控台(法國拉法葉級只有五座)以及兩部Precilec E8000自動描跡桌(法國拉法葉級只有一座),並結合Link 11、14、與海豚直昇機聯繫的超地平線目標標定資料鏈等,其中Link 11能與沙烏地阿拉伯空軍的E-3空中預警機進行數據連線。艦上最主要的搜索與射控裝備是位於三號桅杆的一具Thomson/CSF公司研發的ARABEL 3D多功能相位陣列雷達,其旋轉陣列天線位於一個半球形保護罩內,最大搜索距離約100km,可同時偵測120個目標,追蹤其中50個目標,並同時導引16枚Aster-15防空飛彈接戰10個目標。此外,利雅德級另有一具DRBV-26D木星(Jupiter)II型L(D_頻2D長程對空搜索雷達(位於前桅杆) ,以及兩具由Sperry Marine製造、負責導航以及直昇機管制的Decca導航雷達,艦橋頂上則有一座整合有Thales Castor 2J I頻脈衝都卜勒射控雷達、雷射測距儀與紅外線熱影像儀的DCN CTM整合式光電/雷達搜索射控系統,主要用於導控艦砲接戰。本級艦的電子戰裝備由Thales提供並整合,包括Thomson-CSF的DR-3000S2電子支援系統、Altesse通訊截收系統、Salamandre B2雷達反制系統、TRC-281通訊反制系統以及兩具EADS的Dagaie干擾彈發射器。除了強化防空之外,利雅德級也加裝一具特拉斯水下系統(Thales Underwater Systems)的新型CAPTAS-20聯合式主/被動拖曳陣列聲納系統(Combined Active Passive Towed Array Sonar,CAPTAS),不過沒有艦首聲納。CAPTAS是Thales集團在1990年代推出的低頻主/被動拖曳陣列聲納系列,聽音頻率範圍約0.1~2.0KHz,主動聲納工作頻率約0.95~2.1KHz。利亞德級的CAPTAS 20是CAPTAS的第一個外銷實績,其主動拖曳體上下個裝有一個環形換能器,其後再接上一組長12m的被動聽音陣列(由32個品字形三體換能器構成)。



利雅德級巡防艦二號艦Makkah(F-814)的B砲位,安裝兩組八聯裝Sylver A-43垂直發射系統

(共16管),實際上可安裝四組(共32管)

利雅德級的武裝比拉法葉級強大很多,首艦利雅德號的艦首配備一門法國DCN的Mod.68型100mm 55倍徑快砲,射速80發/分,射程16km;而後續兩艘本級艦則換裝一門OTO-Breda 76mm 62倍徑快砲的超級快速型(利雅德號也在日後跟進換裝),射速高達120發/分,並使用OTO新推出的匿蹤砲塔外殼。本級艦B砲位則裝有最重要的武器系統──兩組八聯裝DCN Sylver A-43垂直發射模組,裝填16枚Aster-15。本級艦的B砲位最多可安裝四組Sylver發射器(預留的位置可容納兩組Sylver A-50垂直發射器,可發射Aster-30防空飛彈),不過由於此種防空飛彈系統價格昂貴,在沒有急迫需求的情況下,目前阿拉伯海軍並不打算將其填滿。Aster-15擁有向量推力噴嘴,終端主動雷達導引,靈活度極高,能攔截超音速掠海反艦飛彈。本級艦的距外反潛武器為兩組四聯裝法製MM-40飛魚Block 2反艦飛彈,發射器採用半埋式安裝以增加匿蹤性,射程達70km。利雅德級的艦載反潛武裝為四具隱藏於艦尾艙門內的固定式533mm魚雷管,使用DCN F-17高速反潛魚雷。此外,艦上還有兩座GIAT 15B 20mm機砲。本級艦艦尾設有一座機庫與直昇機甲板,能操作一架10ton級的重型直昇機。目前本級艦使用輕型的法製AS-365海豚(Dauphin)或重型的法製AS-532美洲豹(Cougar)反潛直昇機,未來可能換裝德、法合作的新型NH-90。

除了沙烏地阿拉伯之外,新加坡也在1990年代末期向法國採購六艘發展自拉法葉型的匿蹤巡防艦(新加坡稱之為可畏級(Formidable class)),並授權新加坡科技集團海事公司(Singapore Technologies Marine)組裝,在2005至2009年間陸續服役。 由於經費不足,法國海軍自用的拉法葉級裝備頗為陽春,只有最基本的點防空能力,而且艦上除了反潛直昇機外沒有任何艦載反潛偵測裝備或武器;反倒是其他國家訂購的拉法葉衍生型都「豪華」得多, 台灣的康定級擁有完整的反潛偵測配備,沙烏地阿拉伯與新加坡的防空型則有更高檔的裝備,包括相位陣列雷達、垂直發射Aster防空飛彈與主/被動低頻拖曳陣列聲納。如此,法國人不知到感慨自己阮囊羞澀,還是羨慕別人口袋滿滿、財大氣粗了。
