蒲美蓬·阿杜德級飛彈巡防艦

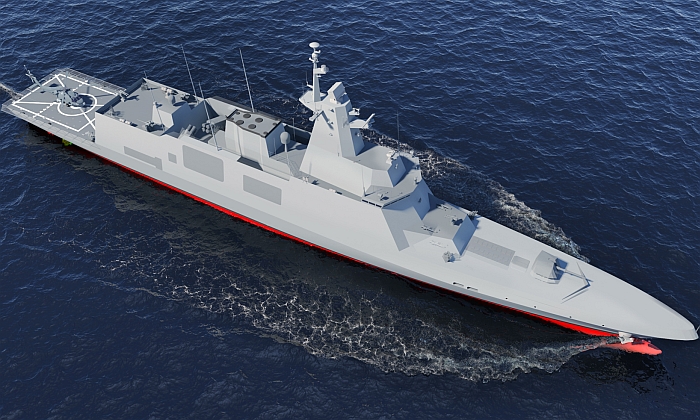

(上與下)大宇造船/海事工程出售給泰國的巡防艦的想像圖,出現於2013年7月左右

其艦體載台結合DW-3000H以及韓國同時期規劃自用的FFX-II(仁川級後續型號)的設計

(上與下二張)大宇造船/海事工程為泰國設計的巡防艦的模型。

正在大宇造船/海事工程(DSME)巨濟島造船廠建造的泰國首艘DW-3000H巡防艦,攝於2016年10月下旬。

(上與下二張)下水前夕的泰國首艘DW-3000H巡防艦

(上與下二張)泰國首艘DW-3000H巡防艦(F471)於2017年1月23日在DSME船廠下水的畫面。該艦最初打算命名為

塔欽號(Tachin FFG-471),不過成軍前夕改命名為已故泰王蒲美蓬·阿杜德號(HTMS Bhumibol Adulyadej,F-471)



在2018年12月14日,DSME在巨濟島造船廠舉行蒲美蓬·阿杜德號的交付儀式。

2018年12月底,交艦後返國途中的蒲美蓬·阿杜德號順道訪問香港。

  (上與下)2019年1月初,蒲美蓬·阿杜德號即將返抵泰國成軍。

海上操演中的蒲美蓬·阿杜德號,攝於2019年2月

操演中的蒲美蓬·阿杜德號,正接受(HTMS Chakri Naruebet R-911) 航空母艦的高線物資補給。

攝於2019年2月。

(上與下二張)蒲美蓬·阿杜德號前部,攝於2019年5月新加坡國際海事防務展(IMDEX 2019)

(上與下)蒲美蓬·阿杜德號船艛,攝於2019年5月新加坡國際海事防務展(IMDEX 2019)

蒲美蓬·阿杜德號船艛後部舷牆,舷牆的簾幕(用來降低雷達反射信號)內收容了小艇,兩小艇中間是球型衛星通信天線

;後方是反艦飛彈發射器的噴焰導流艙門。攝於2019年5月新加坡國際海事防務展(IMDEX 2019)

蒲美蓬·阿杜德號的桅杆,頂部的錐形外罩裡是SAAB海長頸鹿AMB 中程(MR)C頻主動相位陣列搜索/追蹤雷達。

主桅杆前方是一座SAAB CEROS 200射控雷達系統。攝於2019年5月新加坡國際海事防務展(IMDEX 2019)

蒲美蓬·阿杜德號中部舷牆內,可以看到兩側的小艇以及魚叉Block 2反艦飛彈發射器

攝於2019年5月新加坡國際海事防務展(IMDEX 2019)。

蒲美蓬·阿杜德號後部桅杆,上面裝置一座SAAB CEROS 200射控雷達系統、一部光電射控儀以及

一部SAAB海長頸鹿4A S頻長程主動相位陣列搜索/追蹤雷達。

攝於2019年5月新加坡國際海事防務展(IMDEX 2019)。



──by captain Picard



艦名/使用國 蒲美蓬·阿杜德號飛彈巡防艦/泰國

(Bhumibol Adulyadej class,DW3000H)

承造國/承造廠 韓國/DSME巨濟廠
尺寸(公尺) 122.5~123.14   寬14.4   吃水4.3
排水量(ton)

滿載3650~3700

動力系統/軸馬力 CODAG

GE LM-2500燃氣渦輪*1

柴油機*2

雙軸

航速(節) 30
續航力(海浬) 4000/18節
偵測/反制系統 SAAB海長頸鹿4A S頻長程主動相位陣列搜索/追蹤雷達*1

SAAB海長頸鹿AMB 中程(MR)C頻主動相位陣列搜索/追蹤雷達*1

導航雷達*2

IIT ES-3601電子截收系統

DFF-255數位無線電定向儀

Terma SKWS DL-12T誘餌發射器*2

聲納 Atlas DSQS 24C 艦首主/被動聲納

Atlas ACTAS主/被動拖曳陣列聲納

射控/作戰系統

SAAB 9LV Mk4 CMS戰鬥管理系統

SAAB CEROS 200射控雷達系統*2

SAAB EO500光電射控儀*1

光電射控儀*1

乘員 136
艦載武裝 OTO Merela 76mm 62倍徑快砲*1

八聯裝MK-41垂直發射器*1(裝填至多標準SM-2區域防空飛彈、ESSM防空飛彈、VLA反潛火箭等)

MK-15 Block 1B方陣近迫武器系統*1

四聯裝魚叉Block 2反艦飛彈發射器*2

DS-30M 30mm機砲*2

12.7mm機槍*2

三聯裝324mm魚雷發射器*2

艦載機 S-70B反潛直昇機*1
數量

共二艘

艦名 安放龍骨 下水時間 服役時間 除役時間
FFG-471 Bhumibol Adulyadej (ex-Tachin) 2016/5/16 2017/1/23 2019/1/7
FFG-472







在2000年代初期,泰國開始購買新一代巡邏艦,第一批兩艘由中國建造(編號511與512),分別在2005年底與2006年初交艦。接著,泰國計畫購買 兩艘3000噸級以上的巡防艦,汰換陣中兩艘從美國海軍接收的二手諾克斯級(Knox class)巡防艦, 中國與韓國均有廠商參與競標。韓國DSME以先前售予孟加拉的DW-2500H為基礎,根據泰國的需求予以改良,發展出DWF-T巡防艦設計 參與投標。DWF-T的排水量約為2550ton,全長108m;相較於DW-2500H,DWF-T最主要的變更在於增設垂直發射器,因此排水量略增,其他方面則大致相同。DWF-T的動力系統為複合柴油機與柴油機(CODAD),驅動雙軸可變距(CPP)螺旋槳,出力27200馬力,最大航速28節,巡航速度14節,裝備包括一門中口徑快砲(具備匿蹤砲塔殼)、兩組八聯裝MK-41垂直發射器(應裝填海麻雀短程防空飛彈)、兩座小口徑機砲、兩挺12.7mm機槍、兩組三聯裝324mm魚雷管以及一座直昇機庫,可搭載一架中型反潛直昇機,電子裝備包括一具3D多功能雷達、一具平面搜索雷達、一具STIR射控雷達、光電射控系統以及導引自動機砲的射控雷達等。

(上與下)大宇造船/海事工程為泰國海軍巡防艦競標案提出的DW-3000H巡防艦。

隨後,韓國DSME又將DWF-T進一步放大,稱為DW-3000H,艦體長度增為114m,寬13.8m,吃水3.9m,滿載排水量約為3000噸,採用複合柴油機與柴油機(CODAD)推進系統,雙軸可變距(CPP)螺旋槳推進,最大航速28節,航速18節時續航力4000海里。DW-3000H的武器系統裝與DWF-T相似,包括艦首一座OTO-Breda 76mm 62倍徑快砲、庫頂一座MK-15 Block 1B方陣近迫武器系統、機庫兩側的二門MSI DS30 30mm機砲、主砲後方一座八聯裝MK-41垂直發射器(裝填ESSM短程防空飛彈)、艦舯兩組四聯裝反艦飛彈發射器(可選擇美製魚叉飛彈或韓國國產SSM-700K海星反艦飛彈)、尾艛兩側的兩座MK-32 三聯裝324mm魚雷發射器等;艦上設有一個機庫,搭載一架反潛直昇機。電子裝備方面,DW-3000H能裝備Thales荷蘭分公司生產的I-Mast 400整合桅杆系統,整合有Sea Master/Sea Watcher相控陣雷達、導航系統、電子戰系統、Gatekeeper紅外線偵蒐系統等,詳見荷蘭海軍區荷蘭級巡邏艦(Holland class)一文;此外,直昇機庫兩側各有一具干擾火箭發射器。

泰國皇家海軍原本最青睞歐洲廠商的巡防艦,但由於價格太貴,遂退求其次選擇韓國設計的艦體並配備歐美作戰裝備。而中國廠商雖然也參與競標,但依照中國船舶重工國際貿易有限公司(China Shipbuilding and Offshore International Co.,CSOC)表示,中方雖然也有意與歐美廠商合作,在中國設計的艦艇上配備國外作戰系統,但向西方廠商探詢合作意願時都遭到拒絕 ;而韓國由於與西方國家關係密切,在國際造艦競標中就不會遭遇這種困擾 。在泰國的競標案中,中國的廠商在進入最後階段前就已經被排除。據James等消息,泰國皇家海軍依照使用經驗而希望採用歐美國家產品,而泰國政府則考量成本而相對支持中國產品;依照先前泰國海軍操作中國製軍艦的經驗,中國製的電子裝備與武器系統的可靠性偏低,因此泰國原本就傾向即便要購買中國製軍艦,也要選擇西方國家的電子系統與作戰裝備,而且在2014年5月底泰國軍事政變之前,泰國與美方的軍事戰略同盟關係相當穩定。

在2013年4月中旬,泰國皇家海軍正式宣布已經向韓國DSME訂購一艘3000至4000噸的巡防艦,價值130億泰銖 ;稍早時泰國內閣批准泰國皇家海軍斥資300億泰珠購買兩艘巡防艦,兩艦分開招標與建造 。隨後在2013年7月30日,泰國內閣正式批准泰國皇家海軍購買這艘韓製巡防艦所需的146億泰銖(約4.86億美元 ,其中船艦/系統不含彈藥約4.1億美元),從2013財年起分五個財年編列。2013年8月7日,泰國海軍與DSME正式簽署首艦的造艦合約。而泰國皇家海軍 隨後也在爭取到購買第二艘巡防艦的經費,並在2014年與DSME簽署合約。在2013年10月初,DSME與瑞典SAAB簽約,為泰國巡防艦提供戰鬥管理系統、射控系統以及相關的整合工作。

DSME為泰國建造的首艘新巡防艦在2015年8月31日展開建造工作,2016年5月16日於DSME巨濟島造船廠舉行安放龍骨儀式 ,2017年1月23日下水,2017年11月展開廠方試航,原計畫在2018年3月交付(合約期限是2018年8月),後來有所延誤;在2018年12月14日,DSME在巨濟島造船廠正式將首艘巡防艦交付泰國海軍,在2019年1月7日返抵泰國梭桃邑海軍基地成軍。該艦最初打算命名為塔欽號(Tachin FFG-471),2019年1月交艦前夕改為蒲美蓬·阿杜德號(HTMS Bhumibol Adulyadej,F-471);在2016年過世的泰王蒲美蓬·阿杜德(拉瑪九世)生前在位長達70年。至於第二艘同型艦艇預定在泰國梭桃邑的瑪希敦.阿杜德造船廠建造,但該廠的設備與流程需要進行升級,建造合約因而被推延。

在2019年下旬,泰國「曼谷郵報」報道,知情人士透露,泰國海軍可能推遲原原訂向韓國購買第二艘巡防艦(價值150億泰銖)的計劃,優先在2020財年向中國訂購第二艘S26T潛艦。消息人士稱,考慮到經費有限,資金用來購買潛艦讓泰國海軍擁有更大的優勢(購買第二艘S26T約需花費120億泰銖),泰國海軍預計將放棄購買第二艘韓製巡防艦的計畫。

基本設計

蒲美蓬·阿杜德號(FFG-471)的推進器、舵面近照

蒲美蓬·阿杜德號(FFG-471)在2017年11月展開試航的畫面。

DSME設計的蒲美蓬·阿杜德級飛彈巡防艦結合韓國自用的仁川級巡防艦(FFX-I)、 大邱級巡防艦 (FFX-II,仁川級後續型號)以及前述的DW-3000H的設計,滿載排水量約3650~3700噸,艦長122.5m,水線長113.2m,寬14.4m,高8m,吃水4.3m,最大航速約30節, 航速18節時續航力4000海里,能在八級海象以內航行,艦上編制136人。DW3000HT採用複合燃氣渦輪與柴油機推進系統,主機包括一具GE LM-2500燃氣渦輪以及兩具巡航用柴油機,雙軸可變距螺旋槳,艦上電力由四具柴油發電機組供應。蒲美蓬·阿杜德級巡防艦總共採用136項匿蹤技術 ,涵蓋降低雷達回波、紅外線熱訊號與水下聲噪訊號等,船艛前部採用類似美國LCS-1自由級(Freedom class)的大傾角楔型造型(DSME為韓國海軍設計的FFX-II較早期方案船艛前部外型也與之極其相似,不過最後改成較為傳統的設計);上層船艛分為前後兩個,分別是艦橋與直昇機庫結構,艦體兩側設置與兩船艛同高的舷牆將艦舯完全包圍起來,中間由前而後分別是煙囪、小艇(停放於露天甲板,但被遮蔽於舷牆內,透過舷牆的艙門收放 )與兩組四聯裝反艦飛彈發射器;其煙囪高度與舷牆相同,因此從側面完全看不出來。 此艦擁有核生化環境下的作戰能力,全艦能在所有對外艙口完全封閉的情況下作業。

武裝方面,蒲美蓬·阿杜德級艦首設置一座義大利OTO Merela 76mm 62倍徑快砲,艦砲後方為一組八聯裝MK-41垂直發射器,可裝填至多32枚ESSM防空飛彈,或者標準SM-2區域防空飛彈、VLA垂直發射反潛火箭等其他武器;而垂直發射器之後、船艛前方則設置一座美製MK-15 Block 1B方陣近迫武器系統。 艦體中部甲板設置兩組四聯裝美製魚叉Block 2反艦飛彈發射器(隱藏在舷牆內),機庫頂部兩側各設置一座DS-30M 30mm機砲 ,船艛後部兩側隱藏艙門內設置兩組J+S提供的三聯裝324mm魚雷發射器(在2013年12月簽署合約),此外還有兩挺12.7mm機槍。艦尾設置一個機庫與起降甲板,搭載一架泰國皇家海軍制式的美製S-70B反潛直昇機。在2017年8月14日,泰國海軍證實與美國簽約,購買魚叉Block 2反艦飛彈來裝備新巡防艦。

蒲美蓬·阿杜德號機庫內部。

(上與下)蒲美蓬·阿杜德號的Terma SKWS誘餌發射器,安裝在機庫頂部兩側。

蒲美蓬·阿杜德號的DS-30M 30mm機砲。

蒲美蓬·阿杜德號的後桅杆,裝置一座SAAB CEROS 200射控雷達系統以及

一部SAAB海長頸鹿4A S頻長程主動相位陣列搜索/追蹤雷達。

(上與下)蒲美蓬·阿杜德號後桅杆的SAAB EO500光電射控儀。

蒲美蓬·阿杜德號艦橋頂的SAAB CEROS 200射控雷達系統以及光電射控儀



電子裝備方面,蒲美蓬·阿杜德級配備瑞典SAAB 9LV Mk4 CMS戰鬥管理系統 ,擁有15個多功能顯控台(MFC),艦橋頂部 設置一個整合式封閉桅杆塔,裡面設有一座瑞典SAAB的海長頸鹿(Sea Giraffe,RG)敏捷多波束(Agile Multi-Beam,AMB)三維中程(MR)主動相位陣列搜索/追蹤雷達(單面旋轉式天線),機庫上方設置一座SAAB海長頸鹿4A S頻長程對空搜索雷達(早期資料是美製AN/SPS-48G雷達)與V-SAT衛星通信系統的球狀天線。海長頸鹿AMB使用多波束以及波束堆積(stacked beam)技術,接收端同時接收12個波束
,並使用單脈衝(monopulse)技術來精確計算目標仰角,並使用固態發射機。艦上設置兩座SAAB的CEROS 200射控雷達系統來導引防空飛彈與火砲,分別位於艦橋頂部以及機庫頂部,船艦後桅杆設置一座SAAB EOS 500整合光電射控系統(結合紅外線熱影像儀、雷射測距儀、電視攝影機等);電子戰系統包含IIT的ES-3601戰術雷達電子支援與監視系統(Tactical Radar ESM and Surveillance System)、DDF255數位無線電定向儀(Digital Direction Finder)以及兩組Terma SKWS DL-12T誘餌發射系統,能使用Nulka主動反制誘餌 ;艦上的反潛探測系統由德國Atlas Elektronik GmbH提供(合約在2013年12月簽署),包含DSQS 24C(另一說是ASO)中頻艦首主/被動聲納(操作頻段6~9KHz,有效探測距離15km)以及ACTAS主/被動拖曳陣列聲納(操作頻率2KHz,探測距離60km)。艦上還配備為泰國整合的戰術資料系統,使之能與泰國皇家海軍與皇家空軍載台協同作業並形成網路作戰中心,包括購自瑞典的JAS-39 c/d鉤喙獸(Griffi)戰機的Link 39、美製F-16 MLU戰機的Link-16資料鏈以及瑞典製SAAB-340空中預警機的Link E資料鏈等,以及泰國皇家海軍的RTN-Link(Link-G)資料鏈,能與泰國皇家海軍查克里.納呂貝特號(HTMS Chakri Naruebet R-911)航空母艦協同作戰。艦上的航行控制系統是美國諾格集團(Northrop Grumman的史派利海洋(Sperry Marine)的整合艦橋系統(Integrated Bridge System,IBS),為泰國皇家海軍客製發展,以該集團VisionMaster FT系統(包含NAVIGAT X Mk 1電羅經,NAVIKNOT航速計、自動船舶識別系統、航行數據記錄系統等)為基礎,整合艦上導航雷達與導航相關系統(如慣性導航儀、GPS等)、電子海圖顯示與資訊系統(Eletric Chart Display Information System, ECDIS),由一系列可擴展的多功能顯控台來存取與控制。
