圖赫里勒級導彈護衛艦

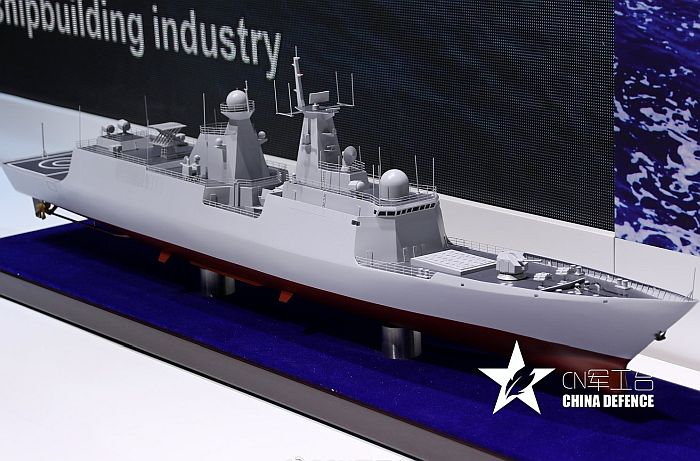

中國提供給巴基斯坦的054AP導彈護衛艦的模型。相較於中國自用054A，出售
巴基斯坦的054AP以SR2410C旋轉式相控陣雷達取代原本的382型三維頻率掃描雷達
；此外，機庫頂端增設一座UHF波段長程預警雷達（類似Type 517）。

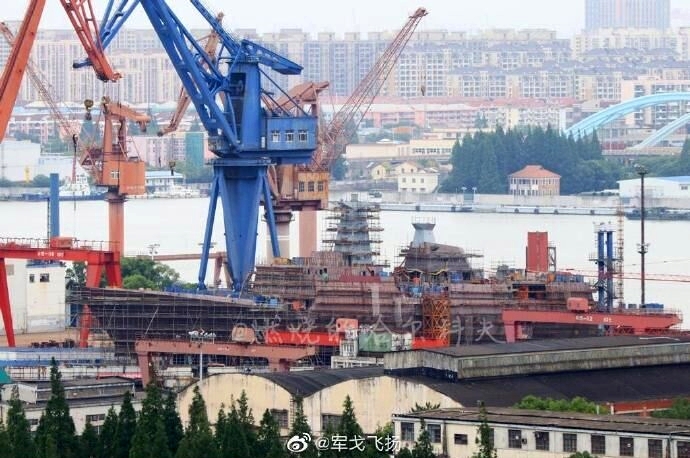

中國為巴基斯坦建造的首艘054AP導彈護衛艦在上海滬東中華造船廠的浦西廠區傾斜船台上建造，
照片出現於2020年7月初。

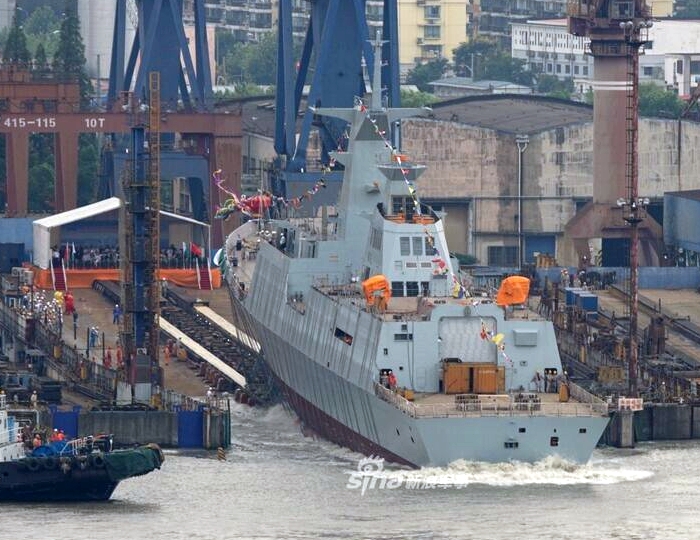

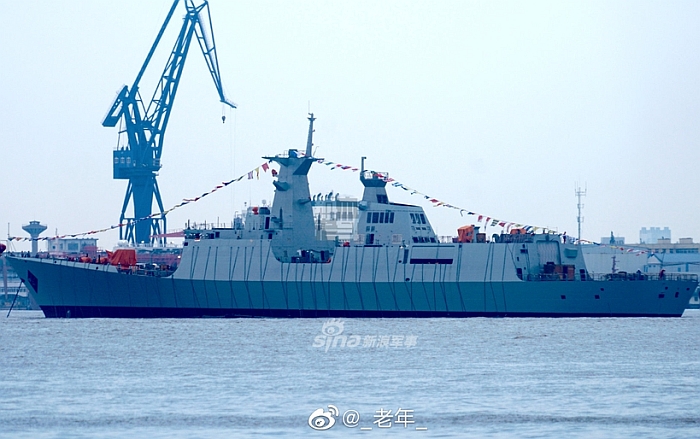

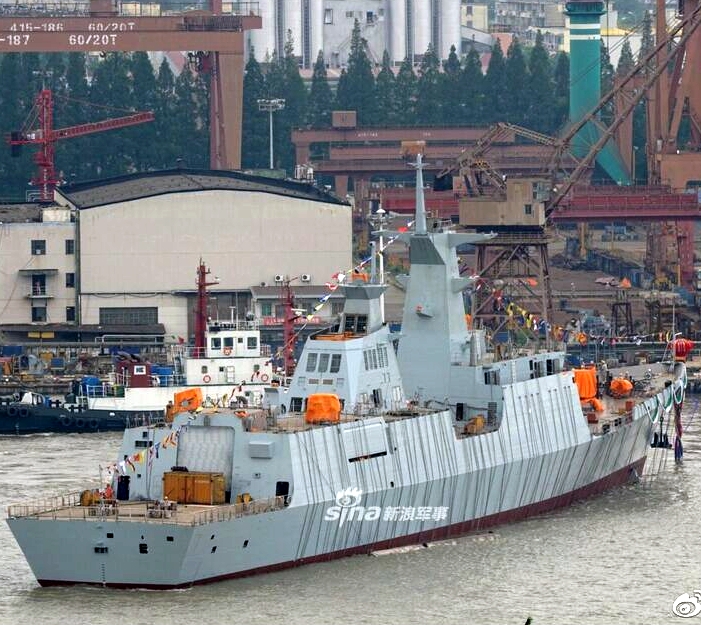

（上與下二張）首艘054AP導彈護衛艦於2020年8月22日在上海滬東中華造船廠下水，命名為圖赫里勒號（PNS Tughril）。
在上海滬東造船廠艤裝中的054AP首艦圖赫里勒號，主桅杆頂的SR2410C相控陣雷達以及
機庫頂端的UHF波段長程預警雷達都已經安裝。

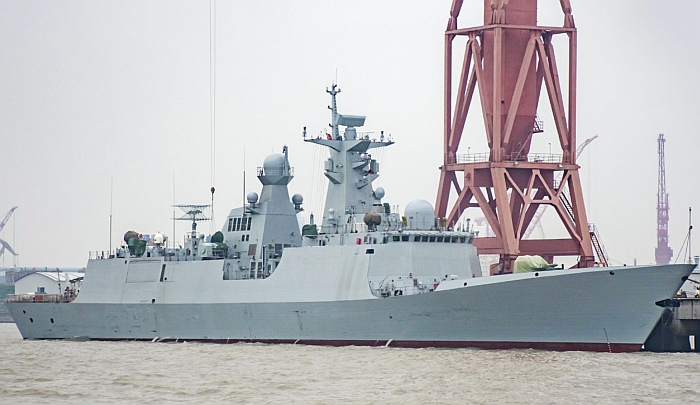

艤裝中的054AP首艦圖赫里勒號，攝於2021年7月初。

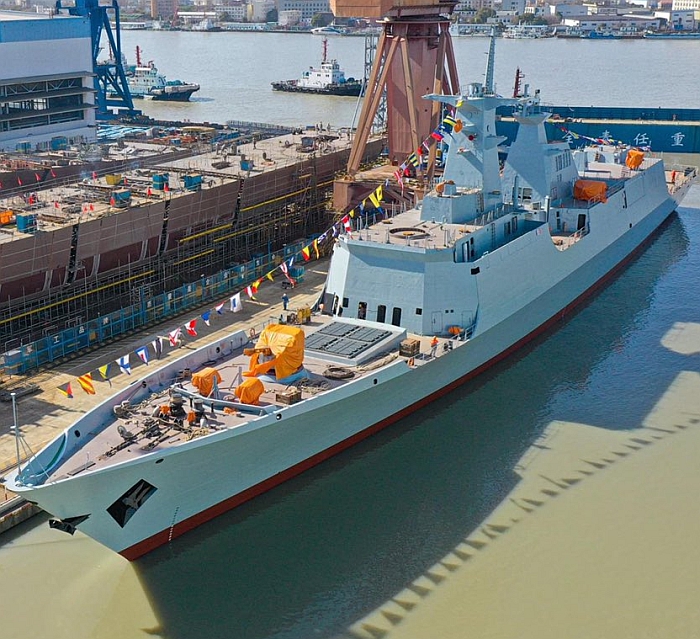

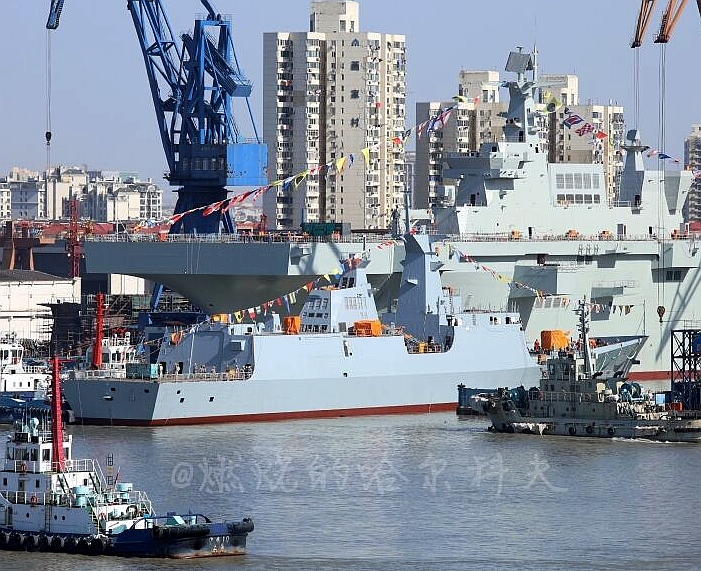

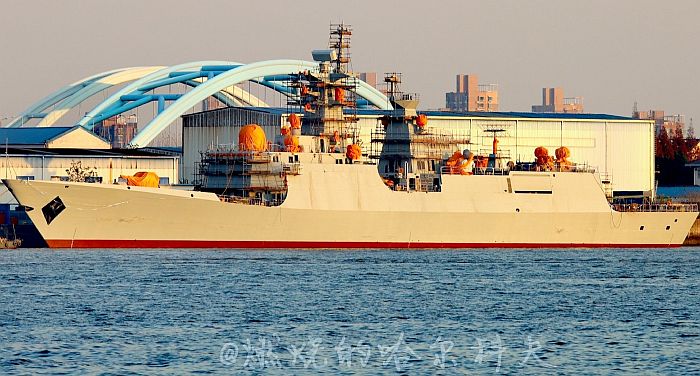

（上與下）在2021年1月29日，由滬東中華造船廠浦東廠區船塢建造的巴基斯坦第二艘054AP出塢下水；
當天由同一船塢為中國人民解放軍海軍建造的第三艘075兩棲攻擊艦（後）也一起出塢下水。

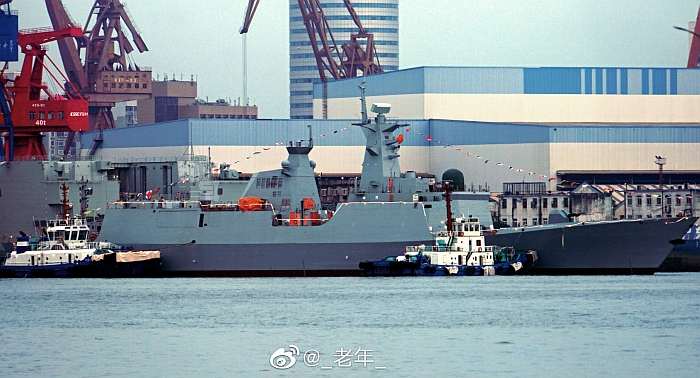

在2021年8月1日，為巴基斯坦建造的第三艘054AP在滬東造船廠下水。該廠為中國海軍建造的第32艘
054A導彈護衛艦（後續批次的第二艘）也在同一天下水。注意三號艦下水時，主桅杆頂的SR2410C
相控陣雷達以及艦橋頂上反艦導彈/艦砲射控雷達已經安裝妥當，下水時艤裝率高於前兩艘。

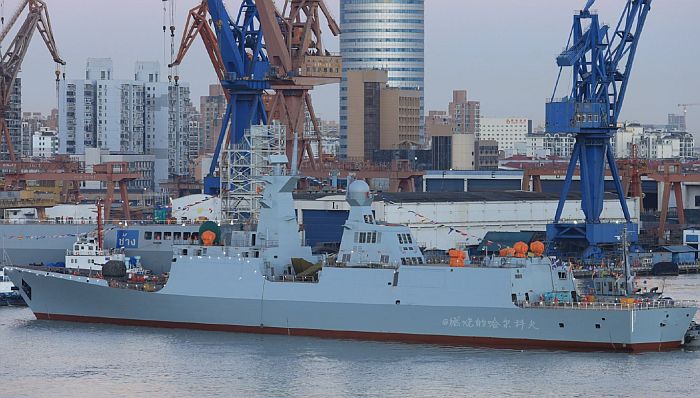

2021年12月23日，巴基斯坦訂購的第四艘054AP在滬東造船廠下水。同一天該廠出塢下水的
還有泰國訂購的071E綜合登陸艦，以及中國海軍自用的054A導彈護衛艦第35號艦。
第四艘054AP下水時，偵測設備的艤裝率比三號艦更進一步提高，此時後桅杆的364型
X波段雷達（球型外罩）以及四部MR-90火控雷達都已經裝妥（三號艦下水時則無）。

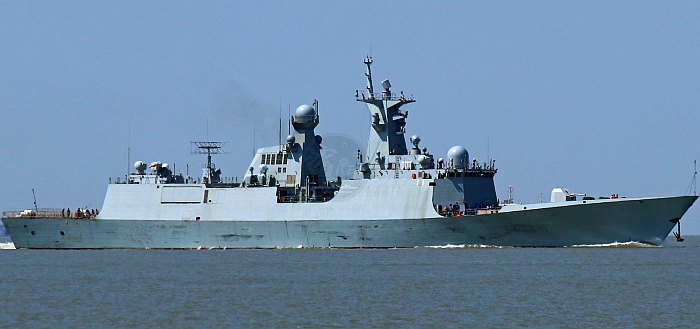

試航中的巴基斯坦054AP首艦，攝於2021年9月

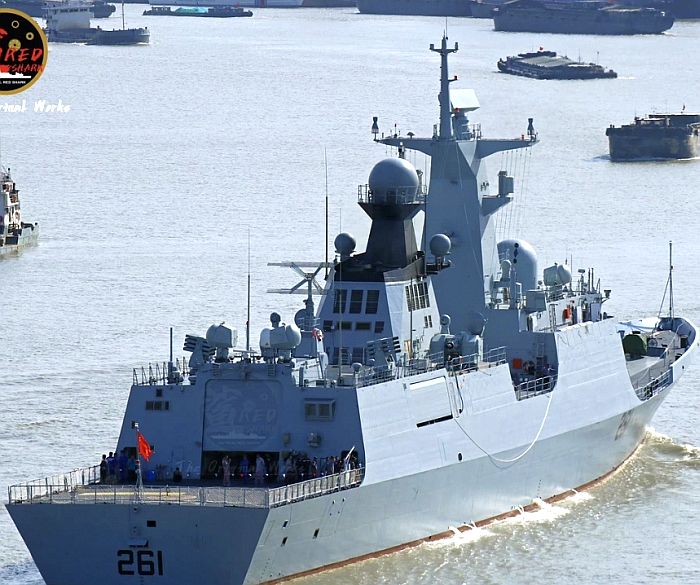

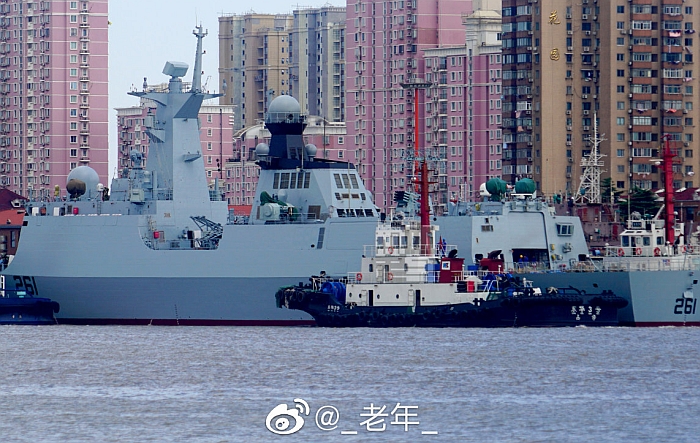

試航期間的巴基斯坦054AP首艦圖赫里勒號（PNS Tughril F261），攝於2021年10月下旬上海滬東。
此時艦上已經漆好舷號261。

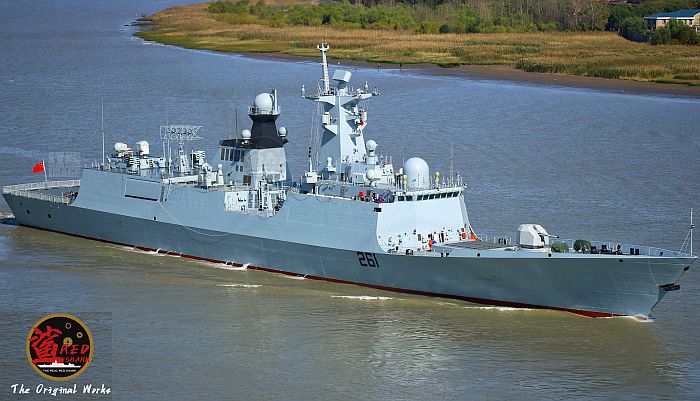

俯瞰赫里勒號（PNS Tughril F261），攝於交付前夕。

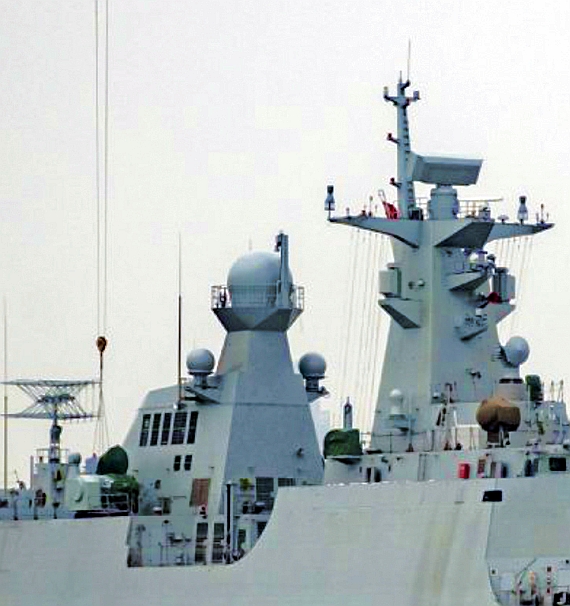

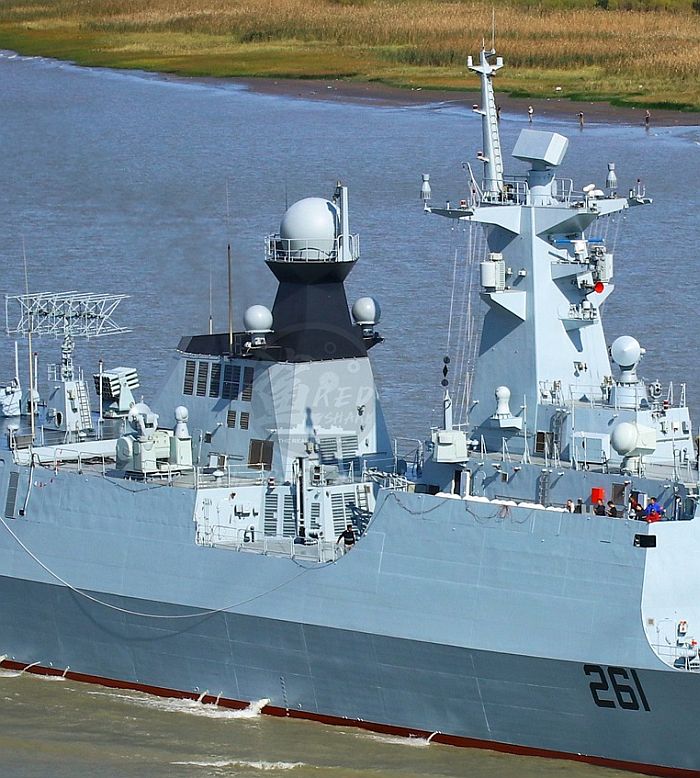

赫里勒號艦體中部桅杆特寫。主桅杆頂是SR2410C相控陣雷達（而非中國自用的382型
頻率掃描3D雷達），機庫頂端裝置UHF波段長程預警雷達是中國自用054A所無；
其餘電子設備布置大致與中國自用054A相同，電子戰系統是比較新的平板陣列天線形式。
由後方俯瞰圖赫里勒號（PNS Tughril F261）。

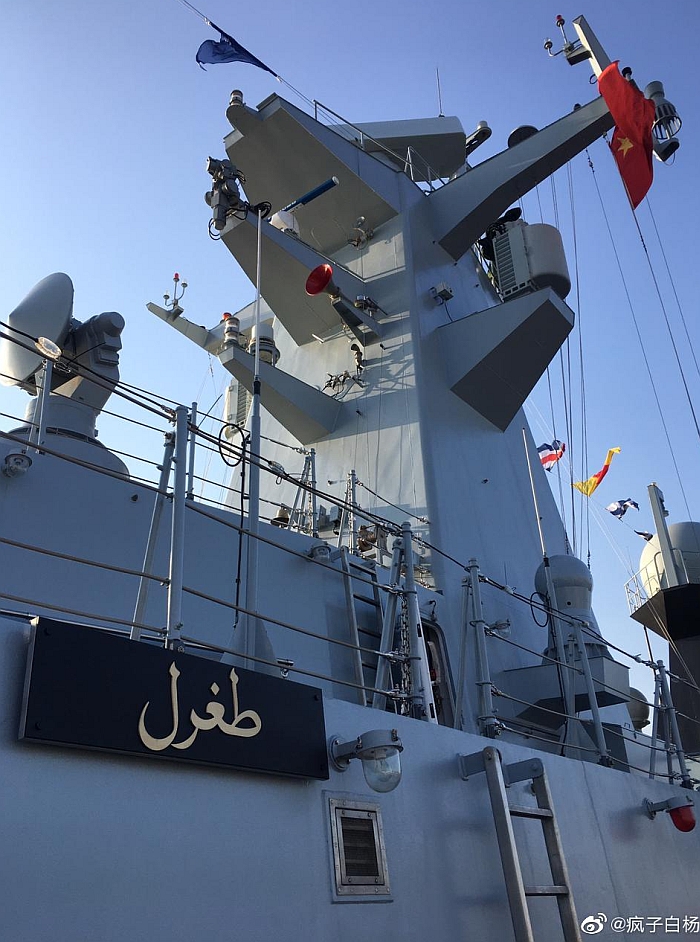

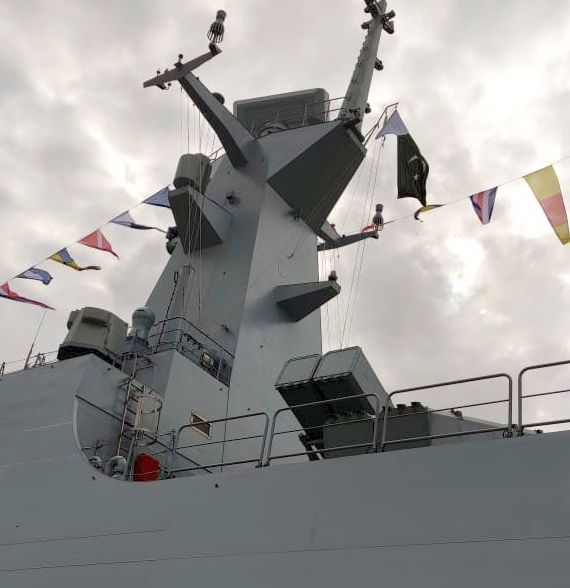

圖赫里勒號（PNS Tughril F261）主桅杆近照。攝於2021年11月8日交付典禮。

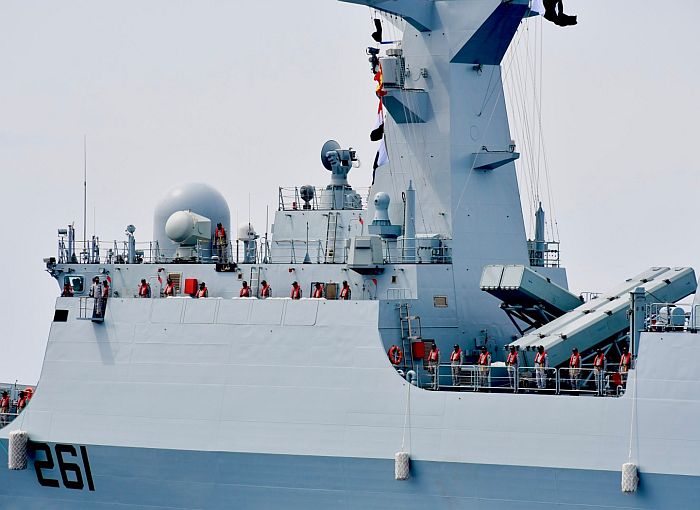

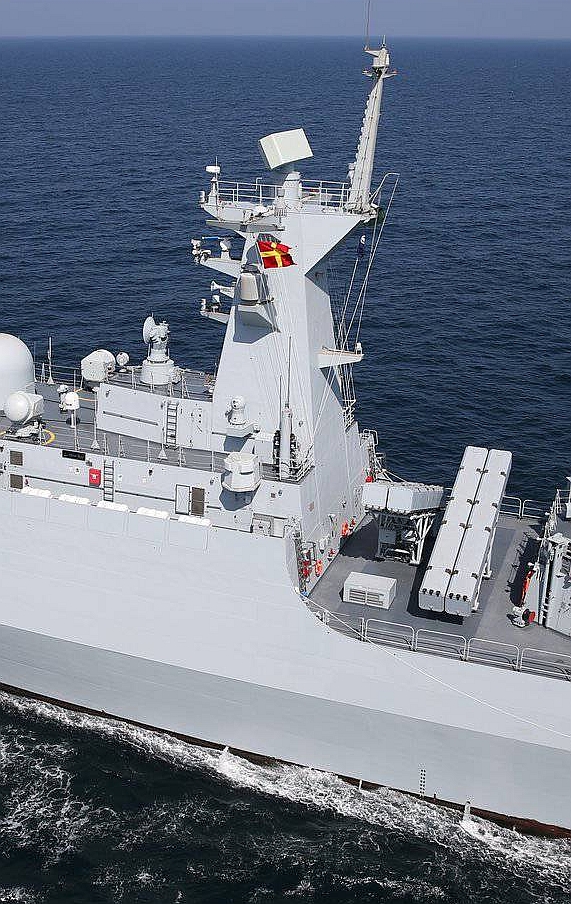

圖赫里勒號（PNS Tughril F261）艦體中部近照。艦體中部反艦導彈發射器外型
類似中國的鷹擊12超音速反艦導彈（外銷型號為CM302）。此照片攝於2021年11月26日
，剛服役的圖赫里勒號與菲律賓海軍在南中國海進行聯合操演。

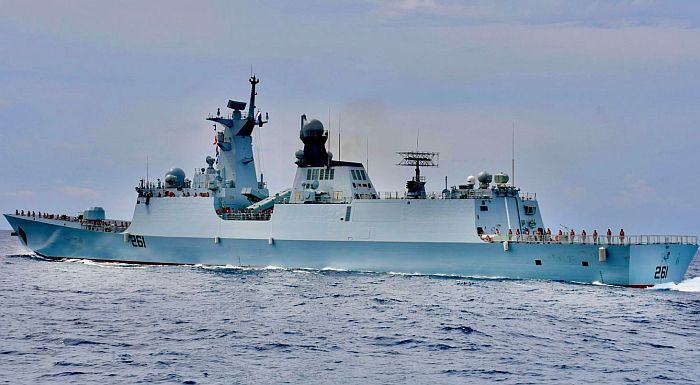

由後方看圖赫里勒號（PNS Tughril F261）。此照片攝於2021年11月26日與菲律賓海軍的聯合操演。

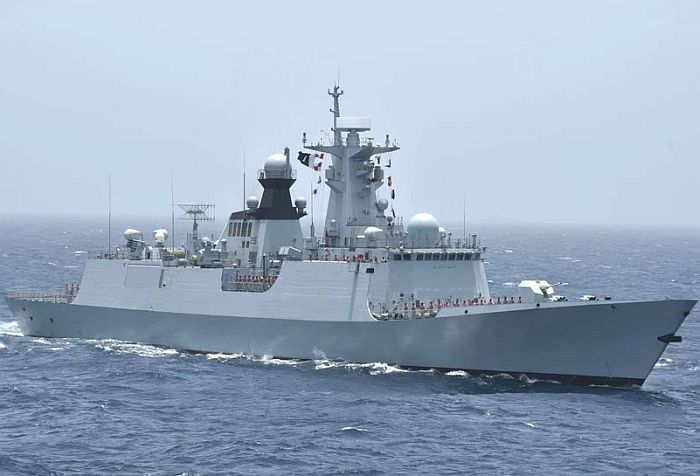

2022年6月28日，圖赫里勒號（PNS Tughril F261）與日本海上自衛隊來訪的春雨號（DD-102）
在卡拉奇海域進行聯合操演。

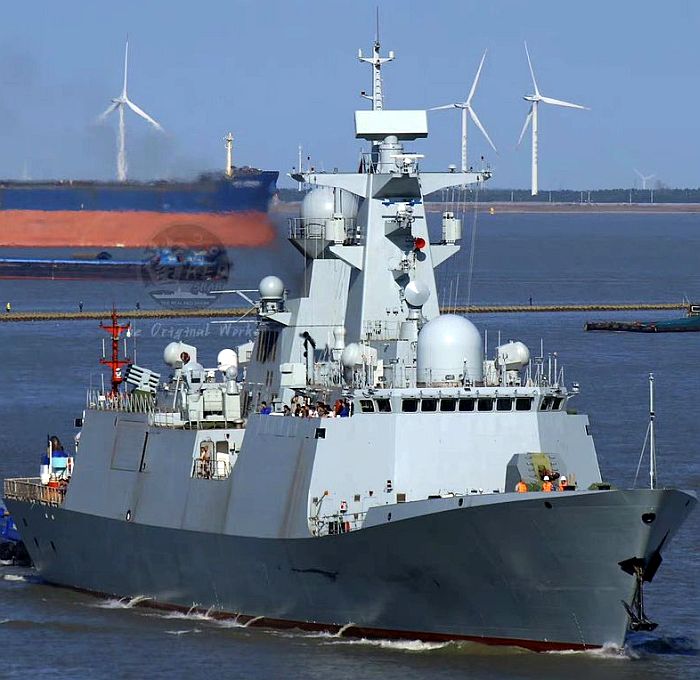

圖赫里勒二號艦泰穆爾號（PNS Taimur F262），攝於2021年試航期間

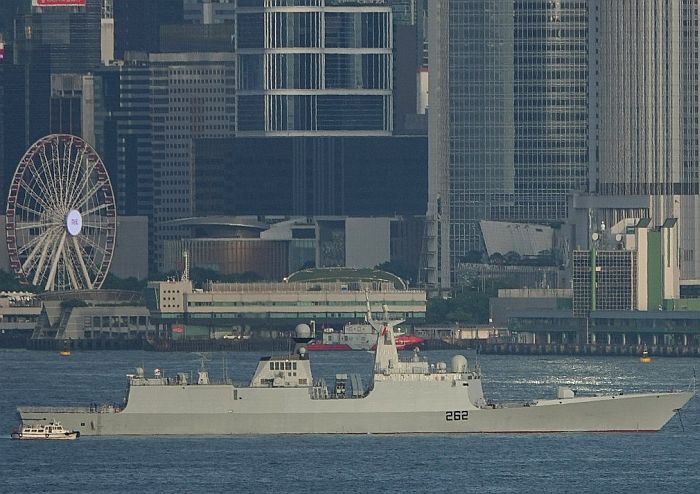

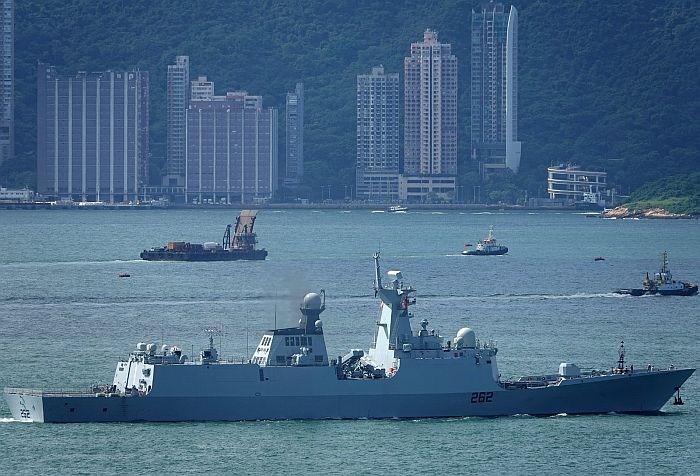

（上與下）2022年7月20日，泰穆爾號（PNS Taimur F262）在交艦返國路上訪問香港。

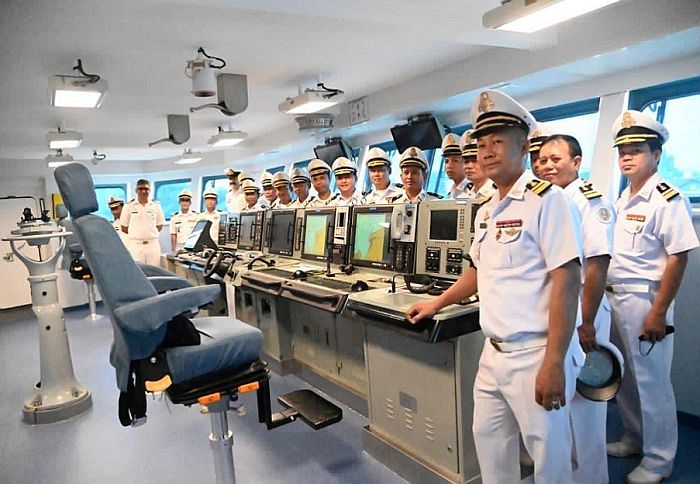

泰穆爾號在2022年8月上旬交艦後返回巴基斯坦路上期間訪問馬來西亞，馬來西亞海軍人員參訪該艦艦橋。

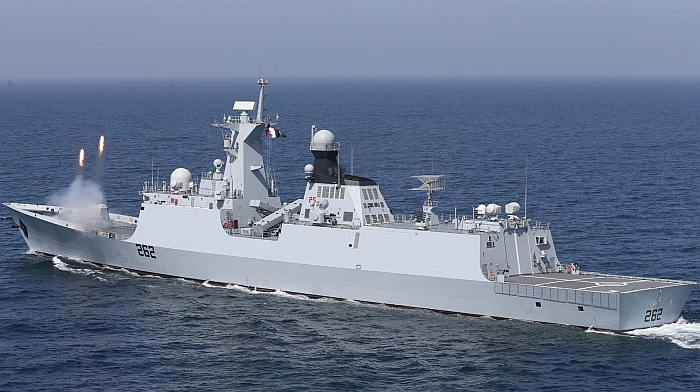

泰穆爾號（PNS Taimur F262）在演習中發射反潛火箭的照片。
──by captain Picard
| 艦名/使用國 | 圖赫里勒級導彈護衛艦/巴基斯坦（Type-054AP） | ||||
| 建造國/建造廠 |
中國/
上海滬東中華造船廠 | ||||
| 尺寸（公尺） | 全長134 水線長125 舷寬16 水線寬14 吃水4~5 | ||||
| 排水量（ton) |
標準3600~3700 滿載4270 | ||||
| 動力系統/軸馬力 | CODAD S.E.M.T.Pielstick 16PA6STC柴油機＊4/27000（陝西柴油機廠生產） 雙軸CPP | ||||
| 航速（節） |
27 | ||||
| 續航力（海浬） |
4000/18節 | ||||
| 乘員 |
180（含軍官26名） | ||||
| 偵測/電子戰系統 | SR2410C 3D S頻對空搜索雷達＊1 UFH(A頻)長程對空監視雷達＊1 364型 X頻2D對空/對海搜索雷達＊1 754型 I頻導航/直昇機管制雷達＊2 922-1型電子支援系統 751型電子反制系統 衛星通訊天線 656型敵我識別器 726-4A 24聯裝干擾彈發射器＊2 | ||||
| 聲納 |
183型水聲系統，包含： 307型中頻艦首主/被動聲納＊1 H/SJG-206拖曳陣列聲納＊1 | ||||
| 射控/作戰系統 |
ZKJ-5作戰指揮系統 MR-90照明雷達＊4 366型反艦 導彈/艦砲射控雷達系統＊1 H/LJP-349A艦砲射控雷達＊1 GDG-775光電射控儀＊1 | ||||
| 艦載武裝 |
六聯裝WHH003A型反潛火箭發射器 ＊2（備彈36枚） H/PJ-26單管76mm快砲＊1 H/AJK-16八聯裝垂直發射短程防空導彈系統＊4（備彈量32枚，装填LY-80N防空導彈） 1130型30mm近迫武器系統＊2 雙聯裝CM302超音速反艦導彈發射器＊2 三聯裝 324mm魚雷發射器＊2 | ||||
| 艦載機 |
Ka-28C反潛直昇機＊1 | ||||
| 姊妹艦 |
巴基斯坦（054A/P）：4艘 |
||||
| 艦名 | 建造廠 | 開工時間 | 下水時間 | 服役時間 | |
| F261 Tughril | 滬東中華廠 | 2018/12/19 | 2020/8/22 | 2021/11/8交付 | |
| F262 Taimur | 滬東中華廠 | 2019/11/1 | 2021/1/29 |
2022/6/23交付 2022/8/26成軍 |
|
| F263 Tippu Sultan | 滬東中華廠 | 2021/8/1 |
2023/5/10交付 2023/7/20成軍 |
||
| F264 Shah Jahan | 滬東中華廠 | 2021/12/23 |
2023/5/10交付 2023/7/20成軍 |
||
|
起源 依照美國防務新聞消息，在2016年巴基斯坦卡拉奇舉辦的國際防衛展與研討會（International Defence Exhibition and Seminar，IDEAS 2016）期間，中船重工展出了一種改良自F-22P的新型巡防艦設計，具有匿蹤設計、包含四面相控陣雷達的整合式桅杆、32管垂直發射系統（裝填HQ-16防空導彈）、HQ-10短程防空導彈等。然而，巴基斯坦拒絕了這種全新提案，並將目標轉向中國海軍現役大量裝備的054A導彈驅逐艦（同樣配備HQ-16防空導彈系統）。曾為巴基斯坦服務的澳洲防務專家Brian Cloughley表示，巴基斯坦需要一種已經經過驗證的成熟設計。

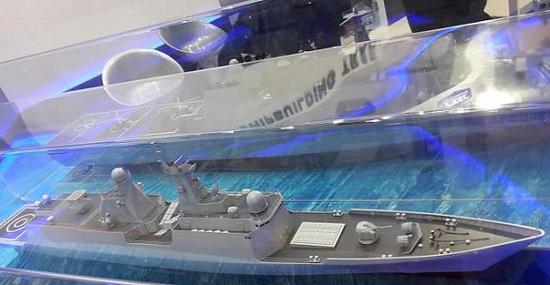

在2018年11月在巴基斯坦卡拉奇舉行的國際防衛展覽與會議（ International Defence Exhibition and Semina， IDEAS-2018）中，中國方面展出的出口版054A模型，就準備外銷巴基斯坦的版本。 注意主桅杆頂的雷達是2017年首度曝光的SR2410C旋轉式相控陣雷達，取代了原本的 海鷹382三座標相掃雷達。 在2017年12月底，巴基斯坦海軍發言人向美國防務新聞（Defense News）表示，巴基斯坦在2017年6月已經與中國敲定協議，購買一艘（實際上是兩艘）新型4000頓級導彈護衛艦，設計與裝備都與054A類似，此外還考慮再訂購二艘。這批向中國新購的艦艇將用來取代1993至1994年從英國購入的五艘老舊Type 21巡防艦。在2018年6月1日，巴基斯坦海軍副參謀長Faisal Rasul Lodhi少將與中國船舶貿易總公司（Chinese shipbuilder China Shipbuilding Trading Co Ltd.，CSTC）在位於Rawalpindi的巴基斯坦國防生產部簽署合約，增購第二批二艘054A，使巴基斯坦購買的總數達到四艘，首艦在2021年交付。054AP裝備HQ-16防空導彈系統的出口型（LY-80N），首開HQ-16系列以及中國國產艦載垂直發射系統的外銷記錄。 在2018年6月。在2018年12月19日，由中國船舶工業集團有限公司為巴基斯坦海軍建造的首艘054A導彈護衛艦在滬東中華造船廠開工；此一出口版本型號為054A/P，專案名稱是F22P後續艦（F22P Batch II）。首艘054A/P被命名為圖赫里勒號（PNS Tughril）。在2019年11月1日，滬東中華廠舉行第二艘054A/P（項目代號H1818A）的開工儀式，由該廠的浦西廠區的傾斜船台建造。在2020年3月23日，巴基斯坦海軍少將M Arshid Javed在推特上公布了第二艘054A/P（滬東船廠內部項目代號為H1818A）舉行上船台儀式的新聞，在滬東中華造船廠的浦東廠區船塢建造。首艘054AP導彈護衛艦於2020年8月22日在上海滬東中華造船廠下水，命名為圖赫里勒號（PNS Tughril F261），完成試航後在2021年11月8日在上海滬東中華廠舉行交付儀式。
2018年12月19日，巴基斯坦向中國訂購的首艘054A/P（巴基斯坦稱為F22P Batch II）在

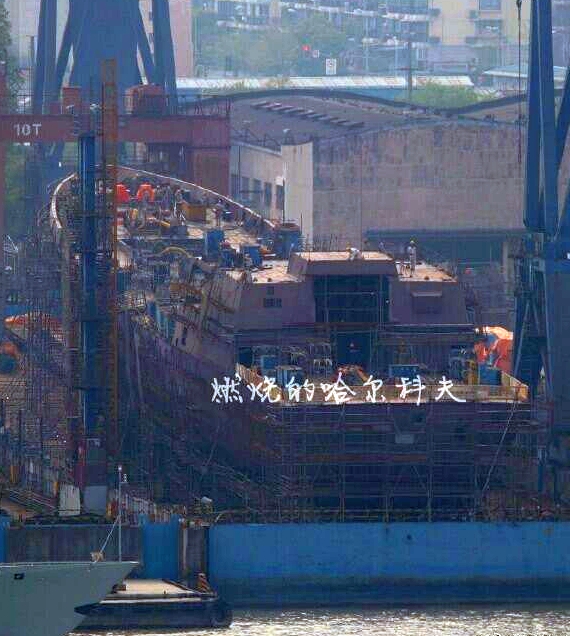

在上海滬東造船廠浦西廠區船台上建造的首艘054AP，照片出現於2020年4月中旬。 054AP的構型與各項裝備和中國海軍自用054A相似。根據2018年11月在巴基斯坦展出的模型，054AP與中國自用054A最大的不同，就是安裝了SR2410C旋轉式相控陣雷達（2017年首次出現），取代了原本的海鷹382三座標相掃雷達。另外，054AP在機庫頂部增設一座外型類似Type 517的八木天線式UHF波段長距離搜索雷達，此種雷達工作距離長，重量與功耗低，UFH波段對於隱身戰鬥機類的目標也相對有效。054AP艦尾外觀與中國早期的054A相同，沒有後期型的311型拖曳陣列聲納系統（含VDS可變深度聲納與線性拖曳陣列）的艙蓋，可能只有被動線性拖曳陣列聲納。
054AP首艦圖赫里勒號（PNS Tughril F261）桅杆近照，主桅杆頂是一座 SR2410C旋轉式相控陣雷達，煙囪後方有一座Type 517 八木天線式UHF波段 長距離搜索雷達。煙囪兩側各裝一座1130型近防砲。
。攝於2021年11月8日交付典禮當天。

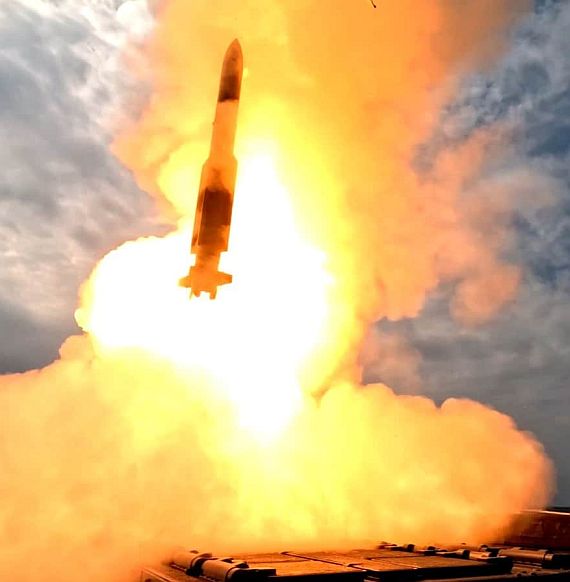

054AP武裝配置與中國自用054A相近，艦首裝備兩座六聯裝WHH003A型反潛火箭發射器以及一座H/PJ-26單管76mm快砲，其後B砲位安裝四組八聯裝H/AJK-16垂直發射單元共32管，裝填獵鷹80N（LY-80N）防空導彈（紅旗-16的外銷版）。艦體中部裝備兩組雙聯裝反艦導彈發射器，外型類似中國鷹擊12超音速反艦導彈（鷹擊12的外銷型號為CM302）。艦體兩側各裝備一座30mm近迫防禦系統（應為1130型）。船樓後部兩側艙門內各裝一座三聯裝324mm魚雷發射器。艦尾設有一座直昇機庫，搭載一架Ka-28C或直-9反潛直昇機。
|
