摩耶級飛彈驅逐艦圖片集(2)

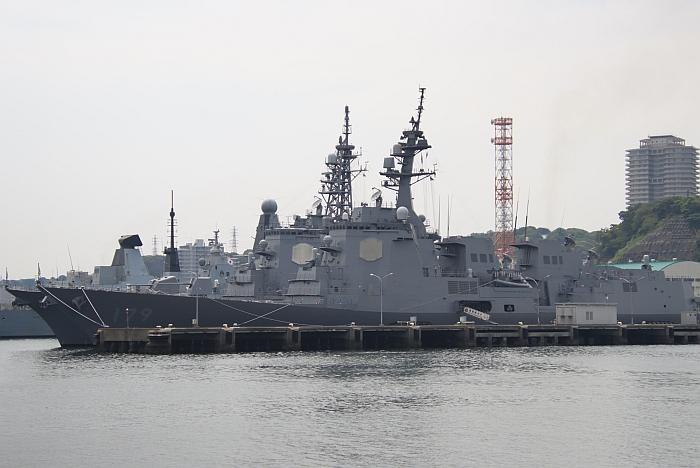

停泊在橫須賀基地的摩耶號（DDG-179），其後是金剛級飛彈驅逐艦霧島號（DDG-174）
，攝於2025年8月25日。

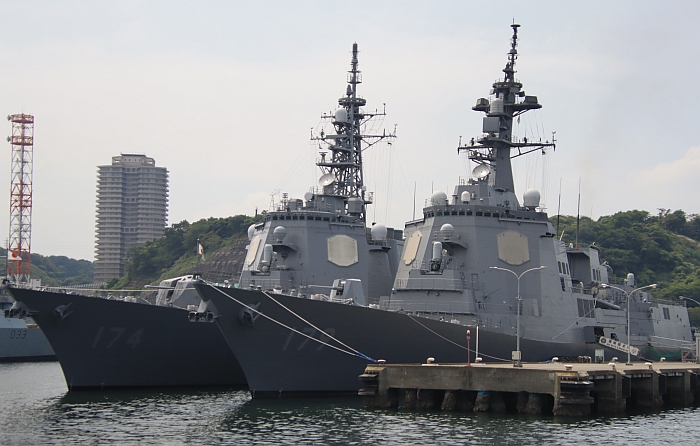

右為摩耶號（DDG-179），左為金剛級飛彈驅逐艦霧島號（DDG-174），注意兩者上層桅杆
以及電子設備的不同。攝於2025年8月25日橫須賀。

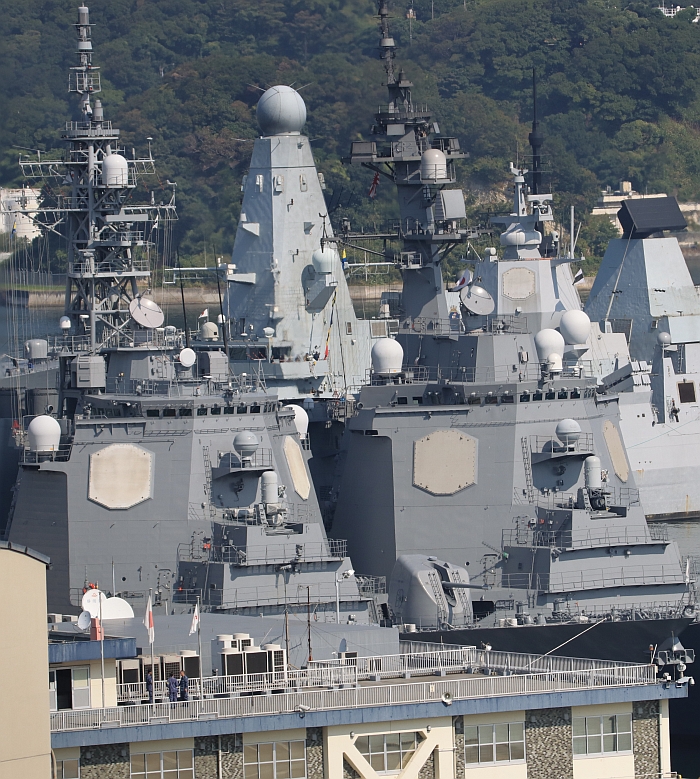

摩耶號（DDG-179，左）與金剛級飛彈驅逐艦霧島號（DDG-174）的上層船樓。兩者船樓
結構類似，摩耶級改用輕合金桅杆，而艦砲射控、雷達等電子設備也更接近美國柏克Flight 2A。
注意背景裡可以看到挪威南森級神盾巡防艦羅爾德.阿蒙森號（HNoMS Roald Amundsen F311）
的AN/SPY-1F相位陣列雷達桅杆、英國Type 45驅逐艦不屈號（HMS Dauntless D33）的Sampson
雷達的球型天線等。攝於2025年8月30日橫須賀一國坂。

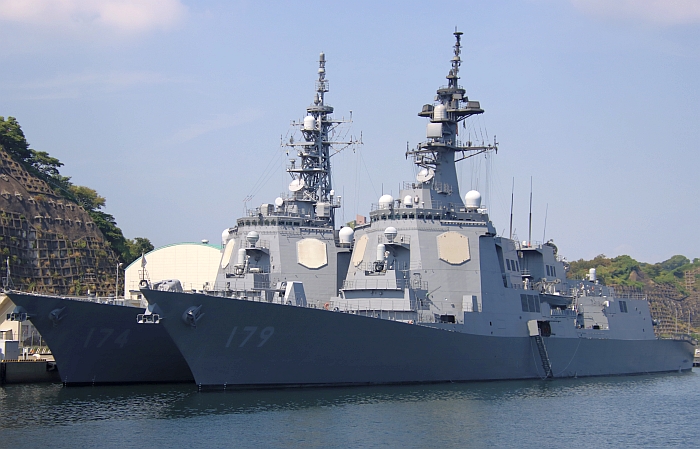

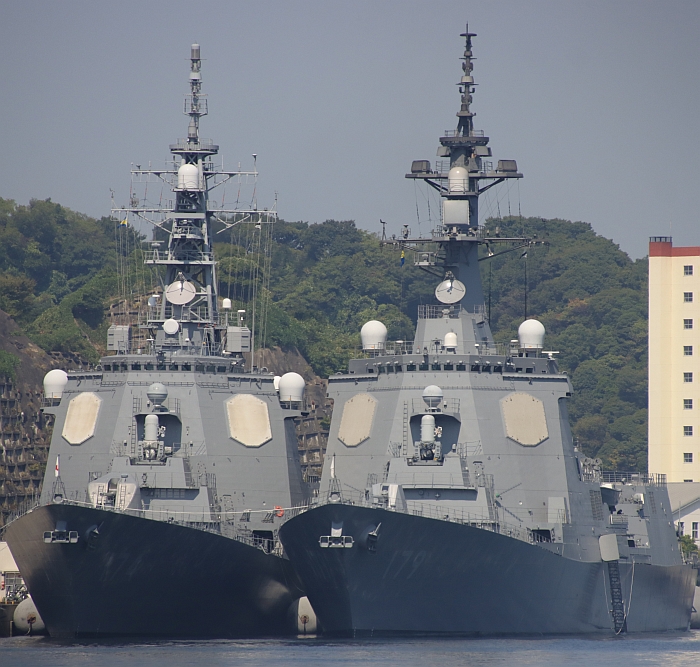

(上與下）摩耶號（DDG-179，外檔）與金剛級飛彈驅逐艦霧島號（DDG-174，內檔）。
攝於2025年8月30日橫須賀。

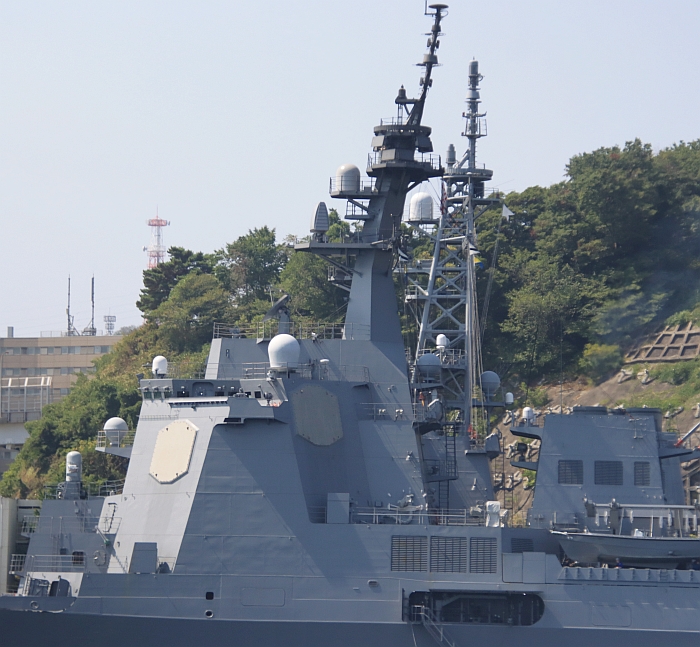

摩耶號（DDG-179）前部船樓側面。四面AN/SPY-1D相位陣列雷達的布置與美國柏克Flight 2A
類似，朝後兩面天線安裝位置提高，這是因為後部增設直昇機庫、避免朝後雷達被遮擋的
措施。摩耶號使用合金桅杆，注意到背景霧島號（DDG-174）的格子桅。攝於2025年8月30日橫須賀。

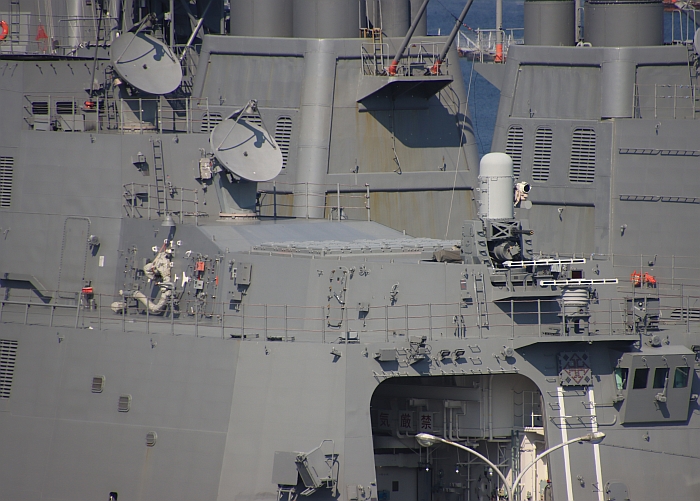

摩耶號（DDG-179）的船樓後部，可以看到兩部朝後的SPG-62 X波段照射器、直昇機庫上方的
32管MK-41垂直發射器、MK-15 Block 1B方陣近迫武器系統等。攝於2025年8月24日橫須賀一國坂。

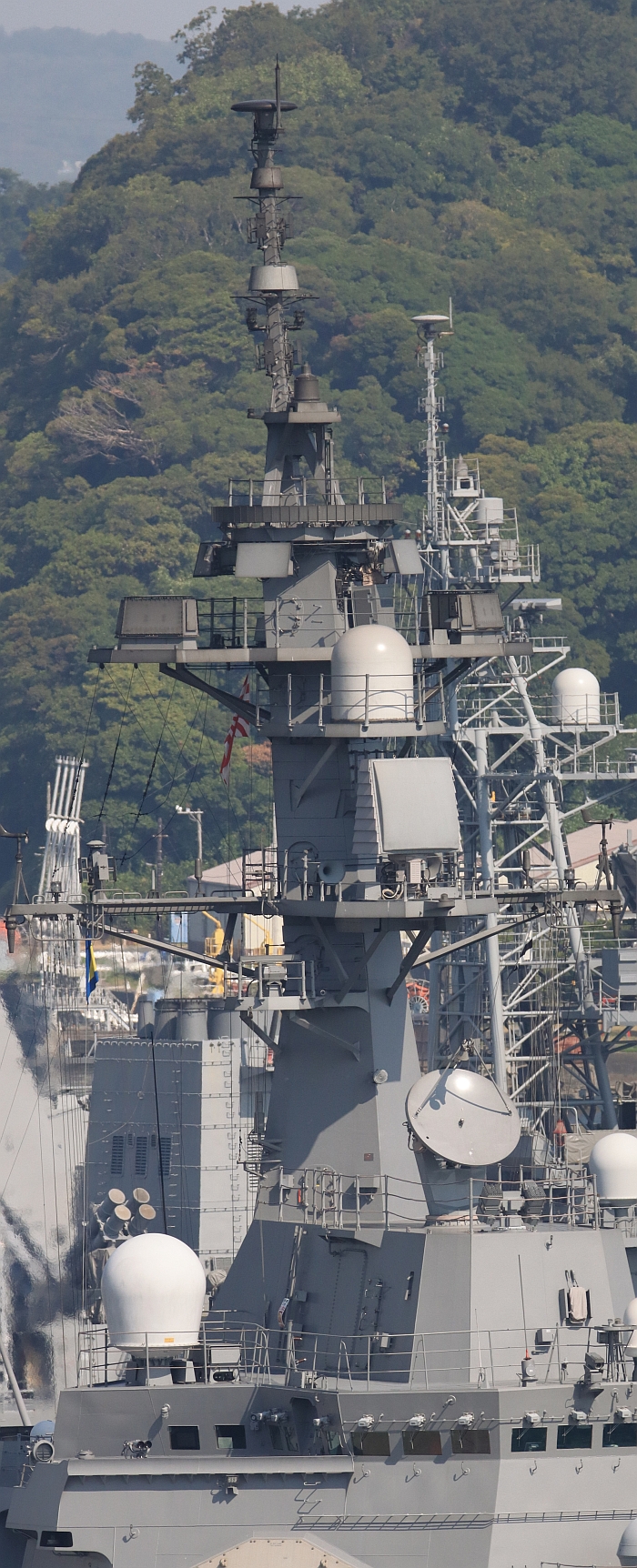

摩耶號（DDG-179）的主桅杆。桅杆頂部有一些資料鏈天線如戰術空中導航系統（TACAN）的碟形
天線、Link-16資料鏈天線等等；其下有UPX-29敵我識別器的環形陣列天線，四個方形天線是的 協同接戰能力
（CEC）的AN/USG-2艦載終端設備的平板陣列天線組（PAAA）。PAAA下一層兩側的多角型天線是NOLQ-2C
電子戰系統的電子支援（ESM）定向(DF)天線。白色半球型外罩是ORQ-1直昇機資料鏈（用來接收直昇機回傳
的聲納數據），其下是美製AN/SPQ-9B X波段近程追蹤雷達。艦橋上方有一座AN/SPG-62 X波段照射器。
攝於2025年8月30日橫須賀一國坂。
