Type-143/B信天翁級飛彈快艇

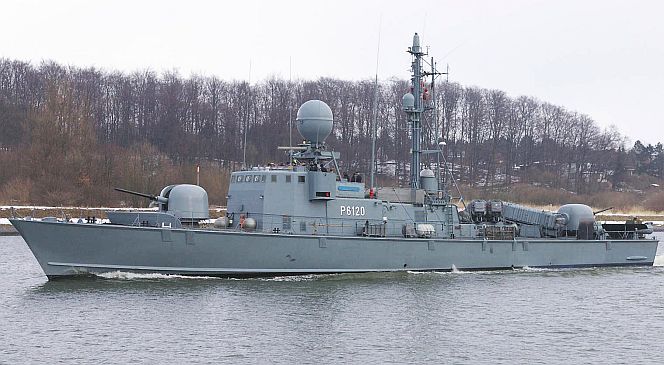

西德海軍自行研製的第一種飛彈快艇:Type-143信天翁級(Albatross class),圖為P-6120/S-70 Kormoran。
──by captain Picard
艦名/使用國 |
Type-143/B信天翁級飛彈快艇/德國
(Albatross class Type-143) | ||||
承造國/承造廠 |
德國/
P-6111~6114、6116、6118、6120:Lürssen Werft, Bremen P-6115、6117、6119:Kroger Werft, Rendsburg | ||||
尺寸(公尺) | 長58.1 寬7.62 吃水2.8 | ||||
排水量(ton) |
標準275
滿載393 | ||||
動力系統/軸馬力 |
MTU 16V-956-TB91柴油機*4/21460
四軸 | ||||
航速(節) | 40 | ||||
續航力(海里) | 1490(30節) | ||||
偵測/反制系統 |
Raytheon TM1620/6X導航雷達*1 Buck Wegmann Hot Dog/ Silver Dog誘餌發射器 DAG 2200 Wolke誘餌發射器 | ||||
聲納 | ELAC主/被動聲納*1(選擇性加裝) | ||||
射控/作戰系統 |
AEG AGIS行動資料系統
HSA WM-22/41射控雷達*1 HSA Mk22光學指揮儀*1 | ||||
乘員 | 40 | ||||
艦載武裝 | OTO-Breda 76mm 62倍徑快砲*2(改良為Type-143B時拆除一門)
雙聯裝MM-38飛魚反艦飛彈發射器*2 21聯裝MK-49公羊(RAM)短程防空飛彈發射器*1(改良為Type-143B時加裝) 533mm魚雷發射器*2(服役後期拆除) | ||||
數量 |
共十艘 | ||||
艦名 | 下水時間 | 服役時間 | 除役時間 | 備註 | |
P-6111/S-61 Albatross | 1973/10/22 | 1976/11/1 | 2005/3/24 | ||
P-6112/S-62 Falke | 1974/3/21 | 1976/4/13 | 2004/12/16 | ||
P-6113/S-63 Geier | 1974/9/18 | 1976/6/2 | 2005/9/29 | 售予突尼西亞,更名為507 Himilcon | |
P-6114/S-64 Bussard | 1975/4/10 | 1976/8/14 | 2005/3/24 | ||
P-6115/S-65 Sperber | 1975/1/15 | 1976/9/27 | 2005/7/4 | 售予突尼西亞,更名為506 Hamilcar | |
P-6116/S-66 Greif | 1975/9/4 | 1976/11/25 | 2005/7/4 | 售予突尼西亞,更名為505 Hannon | |
P-6117/S-67 Kondor/S-66 | 1975/3/6 | 1976/12/17 | 2004/12/16 | ||
P-6118/S-68 Seeadler | 1975/11/17 | 1977/3/28 | 2005/9/29 | 售予突尼西亞,更名為508 Hannibal | |
P-6119/S-69 Habicht | 1976/6/5 | 1977/12/23 | 2005/12/13 | 售予突尼西亞,更名為509 Hasdrubal | |
P-6120/S-70 Kormoran | 1976/4/14 | 1977/7/29 | 2005/12/13 | 售予突尼西亞,更名為510 Giscon |
二次大戰結束之後,重建的西德海軍擁有一支魚雷快艇部隊,以呂森(Lürssen Werft, Bremen)廠依照二戰時代該廠為納粹德國海軍建造的Schnellboote型魚雷艇為基礎開發的Type-140/141等魚雷艇為主力。在1960年代初期,西德海軍 便籌畫建造一支飛彈快艇部隊,主要戰術需求包括攻擊敵方水面艦艇、掩護友軍的佈雷作業等等,取代原有的魚雷快艇部隊。由於西德海軍對新飛彈快艇需求迫切,因此先在1960年代末向法國CMN廠購買20艘戰士二型(Combattante II)飛彈快艇(由於因緣際會,先前呂森為以色列設計的TNC-45,後來由法國CMN廠代為生產,CMN遂以此設計為基礎推出戰士二型),西德稱為Type 148虎級(Tiger class),從1972至1975年陸續服役,取代西德海軍第二快艇中隊原有的Type-141美洲豹級(Seeadler)魚雷艇。 不同於呂森廠在同時期以Type-140魚雷艇為基礎衍生TNC-45飛彈快艇的路線(最初是為了以色列而開發),西德海軍決定從頭設計一種飛彈快艇,以西德聯邦政府領導,且結合德國多家船廠通力合作,包括呂森、克萊格造船廠(Kroger Werft, Rendsburg)、漢堡船舶技術公司(MTG Hamburg)等廠商,專案名稱為Type-143。在1966年10月,西德海軍提出Type-143飛彈快艇的任務與技術要求;在1969年6月,Type-143項目提交德國聯邦議院,隨稍後獲議院與預算委員會通過。在1972年,西德政府與廠商簽署建造合約,共建造10艘Type-143,總經費將近2億德國馬克。10艘Type-143從1972至1975年開工建造,在1976至1977年成軍服役,稱為信天翁級(Albatross class),全部都以鳥類來命名。信天翁級的細部設計由漢堡船舶技術公司負責,其中七艘(P-6111~6114、6116、6118、6120由位於不萊梅的呂森造船廠負責,其餘三艘(P-6115、6117、6119)則由克萊格造船廠建造。 此外,西德與美國、義大利在1972年11月簽署合作協議,發展深浸分離式自動控制水翼飛彈快艇 ,西德稱之為Type-162,但由於其價格以驚人速度成長,而西德海軍的Type-148與Type-143排水式飛彈快艇已經陸續服役,再負擔此種昂貴水翼飛彈快艇的必要性實在不高,因此西德在1977年退出這個計畫;最後只剩美國海軍訂購七艘此型水翼飛彈快艇,即飛馬座級(Pegasus class)。 二次大戰以後,西德海軍配備的魚雷艇多使用木質船殼、鋁合金上層建築的構型,不過源於以色列需求、由法國轉手建造的虎級則首度打破慣例,採用鋼製艇體、鋁合金上層建築;而德國自行開發的信天翁級,則又回到傳統木質艇殼、鋁合金上層構造的慣例。Type-143艇上編制40名人員,其中包括4名軍官。信天翁級的滿載排水量393ton,比虎級的265ton更大,在當時算是較為大型的飛彈快艇,主機為四具MTU 16V-956-TB91柴油機,四軸推進,最大航速40節,以30節速率航行時續航力達1490海里,艇上電力則由四具177馬力的柴油發電機組提供;無論最大航速與續航力 ,信天翁級都超過了虎級。信天翁級的作戰中樞為AEG的行動資料系統 (Automatisierten Gefechts- und Informationssystem S-Boote,AGIS ),可同時處理5個目標資訊並發動攻擊。艇上配備Link-11資料鏈,並以HSA的WM-22射控雷達以及Mk.22光學指揮儀指揮火砲、反艦飛彈接戰,此外艦上還有一具美國Raytheon的TM-1620/6X導航雷達、Buck Wegmann的熱狗/銀狗(Hot Dog/ Silver Dog)餌發射器以及DAG 2200 Wolke誘餌發射器,並可選擇加裝ELAC主/被動聲納。艦上的武裝包括艇首、艇尾各一的義大利OTO 76mm 62倍徑快砲,艇舯兩 組法製雙聯裝MM-38飛魚反艦飛彈發射器(分別朝向左前與右前);此外,艇尾還設有兩組533mm魚雷發射器,用來發射線導反潛魚雷,不過這項武裝在服役後期遭到拆除。1973年以阿贖罪日戰爭證實了對飛彈快艇而言,中口徑火砲與反艦飛彈可說同樣重要,而誘餌發射裝置等電戰自衛系統更是不可或缺,由此觀之信天翁級的裝備還算均衡 ,火砲戰力比虎級更強大。爾後,部分本級快艇拆除了艦尾的76mm快砲,改裝一座德國與美國合作開發的新型29聯裝MK-49公羊(RAM)滾轉體短程防空飛彈發射器,對空中威脅又多了一層保障。 在1980年代初期,西德海軍以信天翁級為基礎,又建造了十艘Type-143A獵豹級飛彈快艇(Gepard class)。十艘信天翁級由於壽限已屆,遂在2004至2005年全數除役;而突尼西亞當時以4000萬美元的價格(不包含飛魚飛彈)向德國購買其中六艘除役的信天翁級,全部在2005年除役後立刻移交,其中P-6115、6116於2005年7月4日移交突尼西亞,P-6113、6118於9月29日移交,P-6119、6120則於12月13日移交。 剩餘四艘沒有出售的信天翁級則轉入備役,作為10艘Type-143A獵豹級飛彈快艇的備料來源。 |
