第二代FREMM(FREMM-EVO)

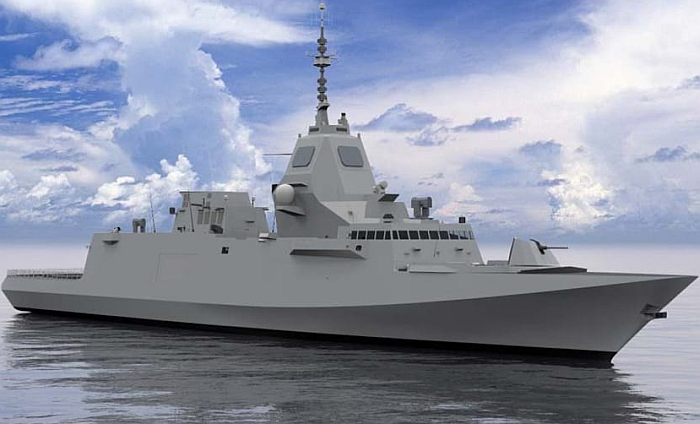

2023年11月初出現的意大利FREMM 2.0(或稱FREMM EVO)想像圖,換裝四面固定陣列的Kronos雙波段
相位陣列雷達(S/X波段)。注意此時艦首是OTO 127mm火砲,不過2024年下旬後就改成76mm火砲。

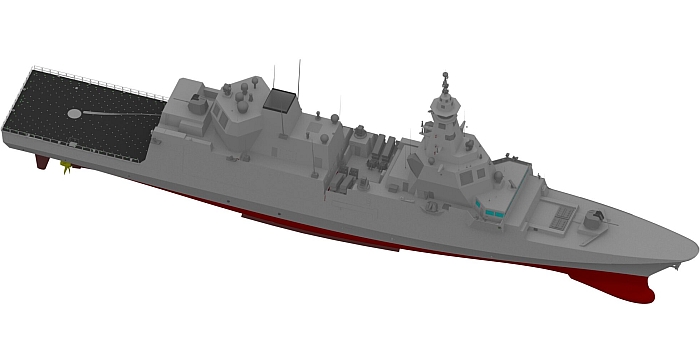

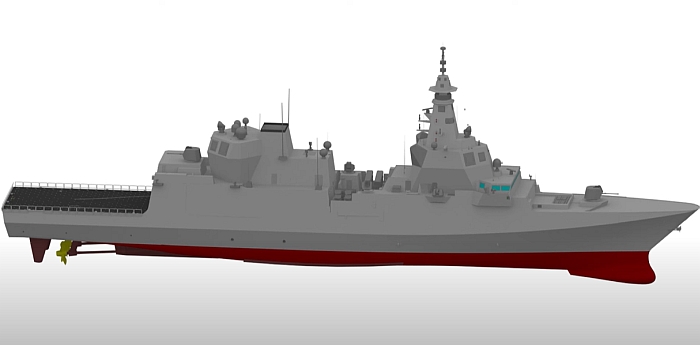

2024年1月出現的FREMM EVO想像圖。與2023年11月的版本相較,此版本將Kronos雙波段相位陣列雷達
的天線分散在前、後上層結構上。
2024年7月底OCCAR代表意大利海軍與意大利地平線海軍系統(OSN)簽署建造兩艘FREMM EVO時,
公布的想像圖。此時想像圖艦首仍只裝備兩組八聯裝Sylver垂直發射器;稍後意大利決定要在
艦首增加更多垂直發射器,例如裝填巡航飛彈的Sylver A70,或者是CAMM ER防空飛彈的垂直發射器
。此外,艦首火砲改成76mm快砲,跟先前反潛型相同。

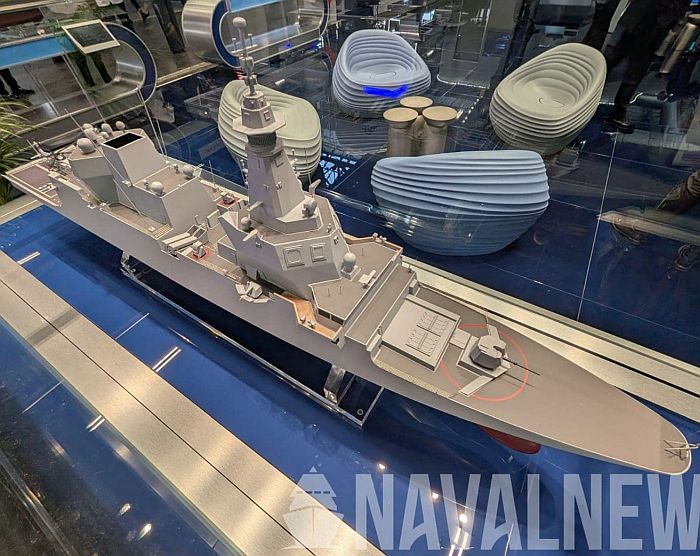

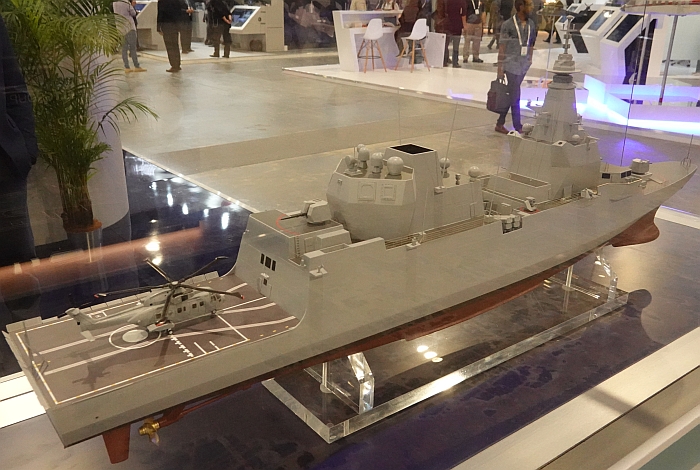

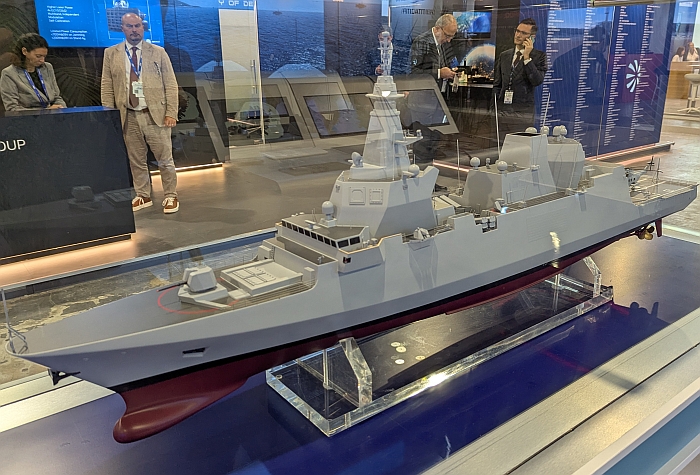

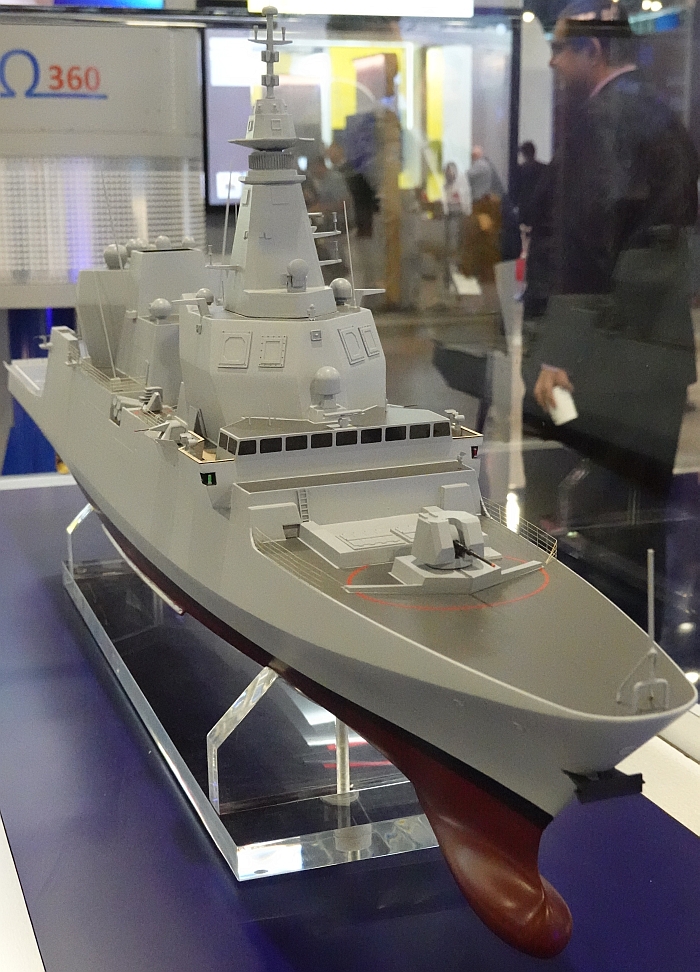

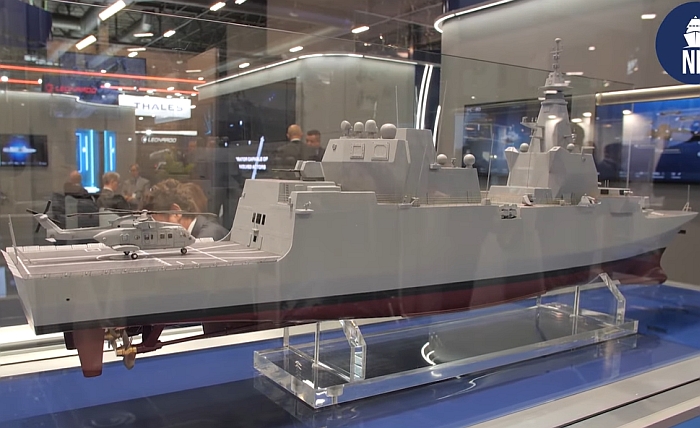

(上與下)2024年11月初歐洲海軍展(Euronaval 2024)中芬坎提尼展出的FREMM EVO模型。注意艦首裝備
四組八聯裝Sylver垂直發射器,裝填(裝填Aster-30 Block 1NT防空/反彈道飛彈、SCALP Naval陸攻巡航飛彈
、CAMM-ER近程防空飛彈等。主桅杆上整合Leonardo Kronos DBR雙波段雷達,包括Quad C波段以及
StarFire X波段固定式陣面各四個。
艦名/使用國 | FREMM EVO歐洲多任務巡防艦/義大利 | ||||
承造國/承造廠 |
義大利/ Riva Trigoso /Muggiano shipyard,Fincantieri | ||||
尺寸(公尺) |
長145 寬19.7 型深11.3 吃水5 | ||||
排水量(tonne) |
6500左右 | ||||
動力系統/軸馬力 |
CODLAG LM-2500+G4燃氣渦輪*1/43000 Isotta Fraschini VL 1716 HPCR柴油發電機組*4/15016 EPM主推進電機*2/6705 艦首可轉向輔助推進器*1/1475 雙軸 | ||||
航速(節) |
電力推進:15~16 燃氣渦輪直接驅動: 30以上 | ||||
續航力(海浬) |
6800/15節 | ||||
偵測/反制系統 |
Leonardo Kronos Quad C波段主動相位陣列雷達(固定式四面天線) Kronos StarFire X波段主動相位陣列雷達(固定式四面天線) NextTech OMEGA 360或Leonardo戰術多任務雷達(TMMR)*1 GEM Elettronica Gemini X/Ka導航雷達*2 Leonardo分散式固態凝視紅外線追蹤系統(DSS-IRST) ELT集團整合電子戰系統(包含RESM、CESM電子截收裝置以及RECM、CECM電子反制裝置) ADRIN無人機反制系統(CUAS) 誘餌發射器*2 魚雷反制系統 敵我識別器 | ||||
聲納 |
Thales BMS 4110CL(BlueMaster)低頻艦首主/被動聲納*1
Thales CAPTAS UMS-4249(CAPTAS-4C)低頻主/被動拖曳聲納*1 | ||||
射控/作戰系統 |
Leonardo-Finmeccanica SADOC Mk4 Athena戰鬥管理系統 Leonardo NA-30S Mk.2雷達/光電射控雷達來導控火砲系統*2 | ||||
乘員 |
編制145(最多容納179名) | ||||
艦載武裝 |
OTO-Breda 76mm 62倍徑快砲超級快速型(結合Strales飛彈防禦套件)*2 八聯裝Sylver A50/A70垂直發射器*4(裝填Aster-30 Block 1NT防空/反彈道飛彈、SCALP Naval陸攻巡航飛彈、CAMM-ER近程防空飛彈) 雙聯裝Teseo Mk.2/E飛彈發射器*4(裝填八枚奧圖瑪MK.2E反艦/陸攻飛彈或Milas反潛飛彈) Leonardo Lionfish 30mm遙控武器站*2 三聯裝324mm魚雷發射器*2(使用MU-90魚雷) | ||||
艦載機 | SH-90反潛/水面巡邏直昇機*2,或NH-90、EH-101直昇機各一 | ||||
艦載小艇 | |||||
姊妹艦 |
至少2艘 |
||||
艦名 | 安放龍骨 | 下水時間 | 服役時間 | 備註 | |
2025 | 2029/6 | ||||
2030/6 |
──by captain Picard
依照意大利RID期刊載2023年2月27日的報導,意大利海軍與芬坎提尼正研究設計建造下一批改良型FREMM巡防艦,稱為FREMM 2.0或FREMM發展(EVO)。 基本上,FREMM EVO以原本義大利版FREMM的艦體平台和推進系統為基礎,改換新的上層結構與桅杆來容納新的電子設計,並融入義大利在2010年代設計建造的多任務巡防艦(Pattugliatori Polivalenti d’Altura,PPA)的各項新技術。FREMM 2.0會有許多設計更新,包括在上層船樓整合固定陣面形式的李奧納多(Leonardo)Kronos雙波段雷達(DBR),類似PPA多任務巡邏艦的系統;視預算情況,意大利海軍希望訂購2至6艘FREMM 2.0。 在2023年3月下旬意大利共和國參議院外交與國防委員會上,意大利參謀總長Giuseppe Cavo Dragone上將透露,在2023至2025年國防計畫(DPP 2023-25)中,納入兩艘FREMM通用發展型(GP-E)巡防艦。依照2023年11月7日義大利國會國防委員會公開聽證會,在DPP 2023-25之中,義大利海軍編列6000萬歐元,進行FREMM EVO進行初期可行性分析以及降低風險研究。 在2023年12月,歐洲軍備合作組織(Organisation for Joint Armament Cooperation,OCCAR)與芬坎提尼簽署合約,進行FREMM EVO的初期概念設計與可行性研究工作。在2024年2月21日,意大利國會通過包含兩艘建造兩艘FREMM EVO的新一批國防預算,兩艘FREMM EVO價值約10億歐元。在2024年3月,義大利國防部與海軍公布FREMM EVO的作戰需求文件,並準備在4到5個月後與船廠簽署合約。 在2024年7月31日,OCCAR代表意大利海軍與意大利地平線海軍系統(Orizzonte Sistemi Navali,OSN)簽署合約,為意大利海軍研發、設計與建造兩艘FREMM EVO並規劃後勤支持、訓練等項目,合約總值約15億歐元。OSN是芬坎提尼(Fincantieri)與李奧納多(Leonardo)合資組成的企業,其中芬坎提尼出資51%,李奧納多為49%。首艘FREMM EVO預計2029年交付,二號艦預計2030年交付。FREMM EVO的戰鬥管理系統會以李奧納多的SADOC 4為基礎(已經被保羅.迪雷韋爾級多任務巡防艦、的里雅斯特號兩棲攻擊艦等採用),結合意大利Kronos的X波段(StarFire)與C波(Kronos Quad)段固定式相位陣列雷達,搭配Aster-30 Block 1NT防空飛彈,具備防空與反彈道飛彈作戰能力。 依照2024年11月初歐洲海軍展(Euro Naval 2024)的信息,研發與建造兩艘FREMM EVO的合約為15億歐元,如果加上接下來準備簽署的服役10年的後勤支持合約,總值會達到20億歐元。首艘FREMM EVO預計2025年中旬開工,兩艦估計分別在2029年6月與2030年6月交付。此時,FREMM EVO設計工作仍在中。 基本設計 FREMM EVO的艦體尺寸規模與排水量都與先前義大利版FREMM類似,排水量約6500噸級,編制145名人員,最多容納179人;原版FREMM的起居空間最多可容納199名人員,而FREMM EVO由於在B砲位增加另外垂直發射器,所以起居艙室空間減少。FREMM EVO裝備與PPA多任務巡邏艦相同的Seasnavy船艦管理系統(Ship Management System,SMS),具備信息安全能力,而損管控制軟體模組與裝備則由Martec提供。FREMM EVO的艦橋佈局以及裝備設計以現有FREMM為基礎進一步發展改良,引進最新的導航與航行管理技術,艦橋管理系統包含兩部GEM Elettronica Gemini X/Ka導航雷達。 FREMM EVO的戰鬥管理系統以PPA的Leonardo-Finmeccanica SADOC Mk4 Athena為基礎發展,整合大屏幕顯控台、遠隔資料處理以及最新軟體版本,更廣泛地應用人工智能(AI)軟體,同時納入無人管理系統(Unmanned Management System,UMS)來管理控制各型無人系統如無人空中載具(UAV)、無人水面載具(USV)以及無人水下載具(UUV)等。艦上裝備Leonardo等廠商開發的數位化整合通信系統,以IP位址為基礎,含HF/VHF/UHF波段的軟體定義無線電(Software Defined Radios,SDR)以及C/X/Ku/Ka頻段衛星通信系統,並包括結合Link 16/22、VMF、JREAP、cyrptos的多重資料鏈處理器(Multi Data Link Processor,MDLP)。

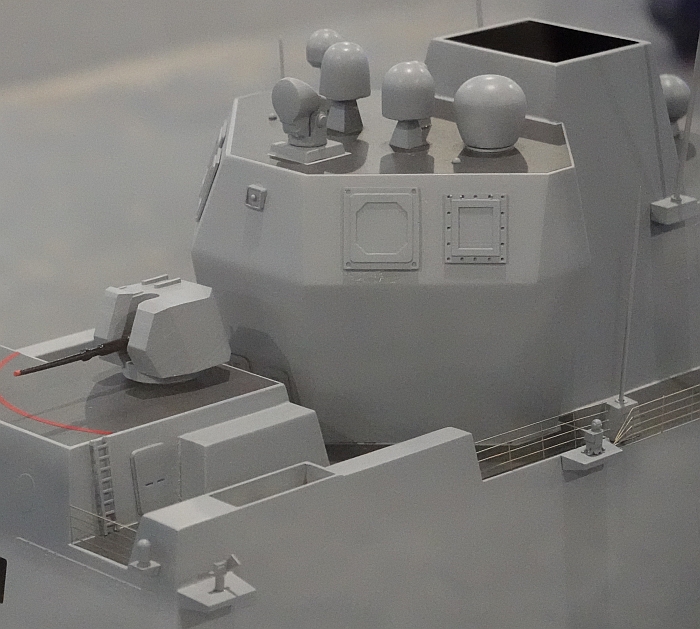

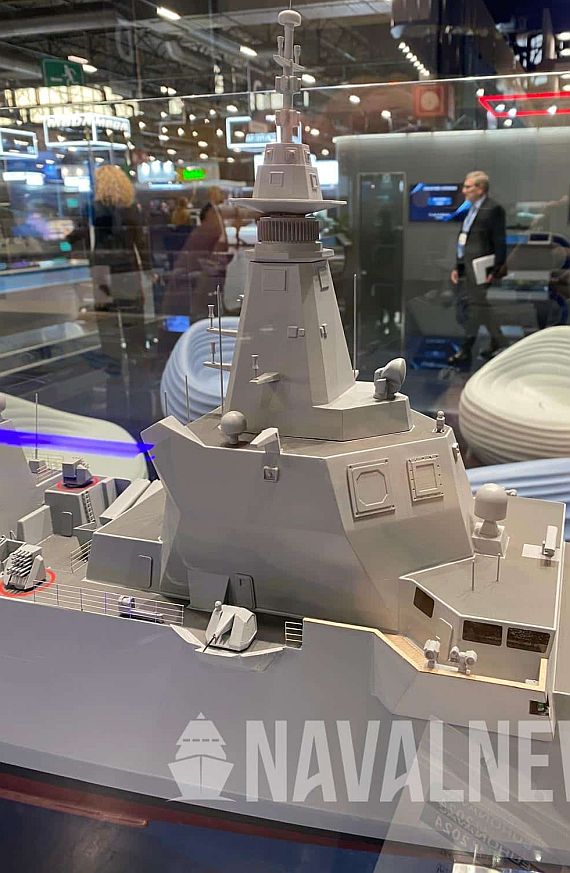

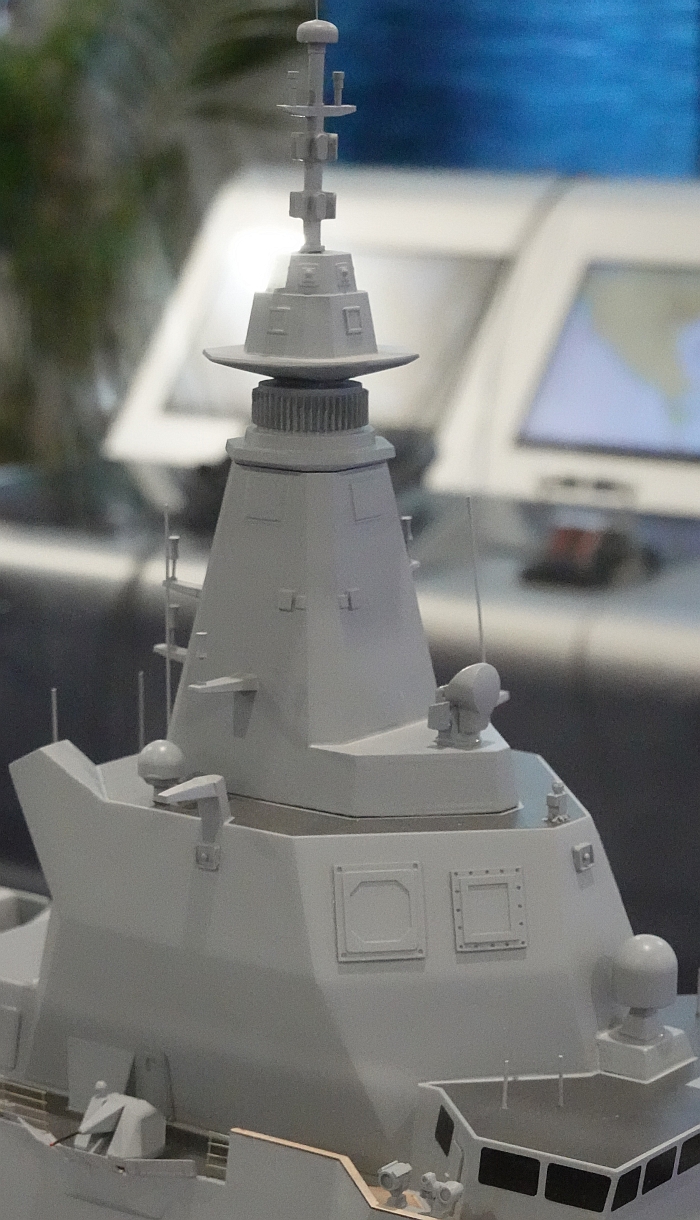

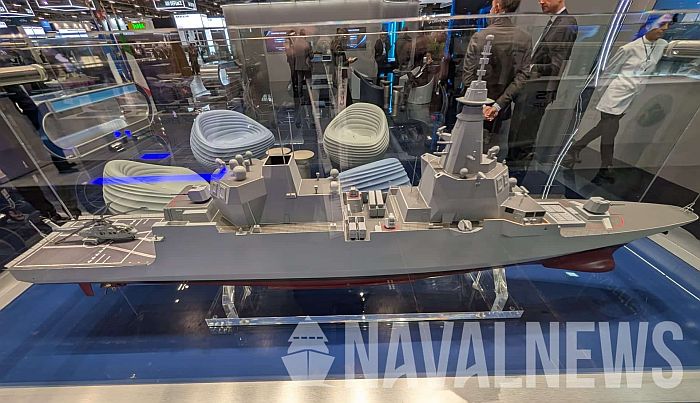

2024年11月初歐洲海軍展中展出的FREMM EVO模型。主桅杆整合了Kronos Quad(C波段) 與StarFire(X波段)相位陣列雷達的固定式陣面各四個。艦橋上方裝備一座NA-30S Mk 2 雷達/光電射控雷達,桅杆兩側各有一座Lionfish 30 mm遙控武器站。 FREMM EVO的主要感測器是Leonardo的Kronos雙波段雷達(Dual Band Radar,DBR),整合C波段Quad與X波段StarFire雷達(兩者都是四面固定式陣面形式)。DBR雷達具備區域防空、點防空、防空飛彈與艦砲控制、反彈道飛彈防禦、海岸監視等功能,可探測600公里上的彈道飛彈(S波段);而如果得到外部指引而能集中能量在特定區域搜索,探測彈道飛彈的距離更可達到1300公里以上。此外,艦上還會配備一套專門搜索近距離空域和水面的X波段雷達,可能選項包括NextTech的OMEGA 360或Leonardo的戰術多任務雷達(Tactical Multi Mission Radar,TMMR)等等。 艦上的整合電子戰系統由Leonardo與ELT (Elettronica)開發,包含雷達電子截收裝置(RESM)、通信電子截收裝置(CESM)、雷達電子反制裝置(RECM)以及通信反制裝置(CECM)等。這些都是先前用於PPA巡防艦、多任務巡邏艦以及蒂里亞斯特號(Trieste)兩棲攻擊艦上的技術。後端系統將DBR雙波段雷達、X波段近程追蹤雷達以及電子戰系統(含被動截收與主動電子攻擊)的信息與控制都融合在一起,使控制人員能同時掌握艦上雷達與電子戰的運作。 艦上射控裝備包括兩座NA-30S Mk 2雷達/光電射控雷達來導控火砲系統(分別安裝在前、後船樓)以及Leonardo的分散式固態凝視紅外線追蹤系統(Distributed Static Staring IRST,DSS-IRST,已經裝備於PPA巡防艦上),後者結合全方位固定式紅外線與攝影機陣列提供全週界影像,以及負責精確追蹤目標的旋轉式多頻譜光電系統系統。艦上還裝備兩座SITEP Italia的多功能聲學穩定系統(Multirole Acoustic Stabilized System,MASS)搭配非致命攻擊系統(安裝在後煙囪結構前部)。 此外,FREMM EVO打算配備新開發的ADRIN無人機反制系統(counter UAS,CUAS),用來對付重100kg以下的中小型無人機;此系統由ELT Group主導開發,會整合艦上的各種主/被動電磁波、光電感測系統來探測無人機,包括Kronos雙波段主動電子掃描陣列雷達、敵我識別器(IFF)、專門探測近距離空域的專用X波段雷達、RECM被動電子截收系統以及Leonardo的DSS-IRST;精確追蹤與識別工作由Leonardo的LEOSS光電追系統負責。ADRIAN整合到艦載戰鬥系統中,提供全方位高精確度的無人機自動探測、追蹤與識別,然後由戰鬥系統選擇由硬殺(包括防空飛彈、火砲)或軟殺(微波干擾或直接能量武器)手段來擊落無人機。艦上主要用來對付無人機的硬殺手段應該是兩門Leonardo的Lionfish 30mm遙控武器站。 飛彈方面,FREMM EVO的火力會比原本意大利版FREMM更強化。原本義大利FREMM艦首只安裝兩組Sylver A50八聯裝垂直發射器,原規劃可安裝另外兩組垂直發射器的空間,最後作為額外的人員艙室;而在FREMM EVO上,這個空間會恢復用來安裝更多垂直發射器。依照2024年11月歐洲海軍展中展出的FREMM EVO模型, 艦首裝備四組八聯裝Sylver系列垂直發射單元,使垂直發射器總數增加到32管; 其中,前兩組原有的Sylver A50垂直發射器用來裝填Aster-30 Block1 NT防空/反彈道飛彈,另外至多可裝填兩組Sylver A70垂直發射器來裝填SCALP Naval巡航飛彈,或者將一部份空間用來裝填近程防禦的CAMM ER防空飛彈。先前美國洛馬集團已經開發出可擴展發射系統(Extensible Launching System,ExLS),以四枚裝一管的方式裝填CAMM飛彈, 因此CAMM-ER應該也是透過類似容器方案整合到Sylver垂直發射管中;而Sylver的發射管直徑似乎不夠以四合一方式裝入CAMM-ER, 先前的資料指MBDA發展的CAMM-ER飛彈容器是將三枚裝填到一個Sylver發射管。除了垂直發射系統之外,FREMM-EVO還裝備八枚MBDA義大利分公司的Teseo Mk2/E反艦飛彈發射器,裝填奧圖瑪MK2/E反艦與沿岸攻擊飛彈。 火砲方面,FREMM EVO最早的想像圖是比照先前通用版的配置,艦首裝置一座OTO(現為Leonardo)127mm艦砲,直昇機庫上方裝置一座OTO 76mm快砲。但到了2024年7月簽署建造合約時, 配置改成與FREMM反潛型相同,兩座火砲皆為Leonardo 76mm 62倍徑火砲超級快速型(與原本反潛型FREMM相同),具備Strales防空套件來發射DART導向防空彈藥。此外,還有兩座Leonardo的Lionfish 30 mm遙控武器站,由Leonardo的視線(Line-of-Sight,ILOS) 光電指揮儀控制,裝備KNDS Ammo的空炸彈藥(Air Burst Munitions,ABM)來對付無人機等威脅。 艦上的反潛裝備大致上與原先反潛版FREMM相同,包括艦首Thales 4110 BlueMaster固定式聲納、Thales 4249 CAPTAS-4C可變深度聲納(VDS)及多功能拖曳陣列聲納組合。艦上也維持原有的兩組三聯裝324mm魚雷發射器來發射MU90魚雷。此外,仍保持兩個直昇機庫的設計,搭載SH-90反潛/水面巡邏直昇機,機上裝備MBDA的Marte ER反艦飛彈。
|
