003型航空母艦

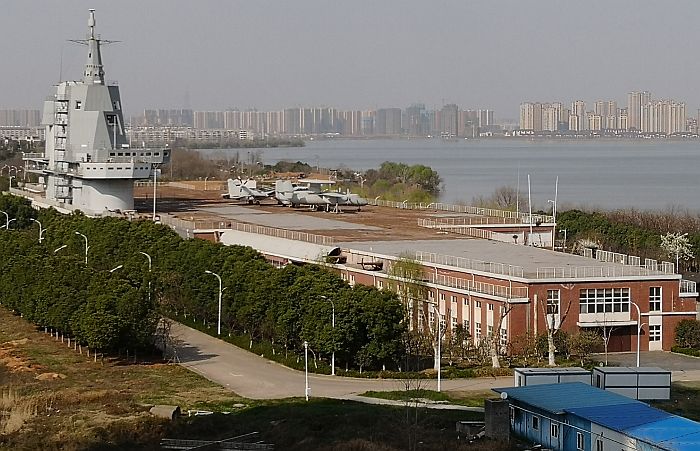

(上與下)在2018年3月下旬出現的武漢「航母樓」(先前用於模擬001、002型航母佈局驗證)照片,此時改裝工程已經

大致完成。在這次改建工程中,原艦首的滑躍起飛甲板被拆除,原艦橋頂上設置了一座面積更大的艦橋(顯然是003型

航母的艦橋設計),向飛行甲板方向延伸。艦島頂部設置類似055導彈驅逐艦的集成式桅杆,甲板上也有固定翼艦載

預警機的全尺寸模型。

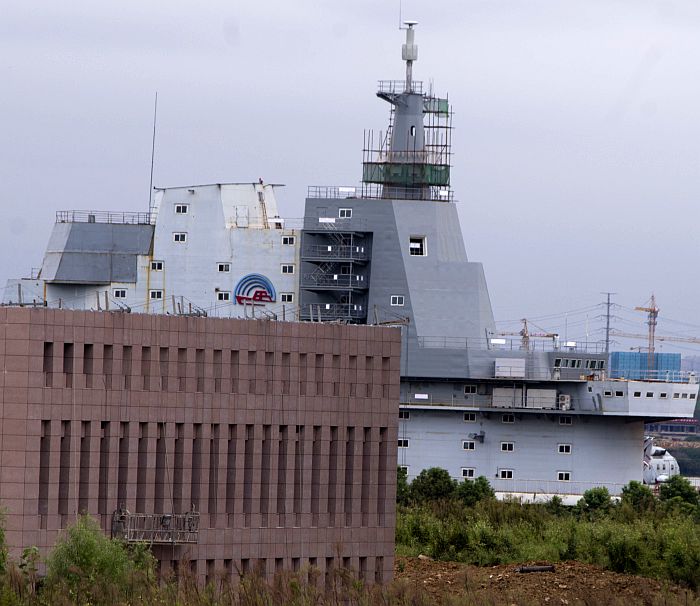

出現在2017年10月上旬的「航母樓」照片,其中淺色部位是原先的構造物(001型與002型),較深灰色的部位則是這

改建的部位,顯然就是003型航母會使用的艦島設計。

在2018年6月19日,中船重工黨組書記、董事長、重點工程總指揮胡問鳴到武漢701研究所進行專題調研和檢查。

此為中船重工微信公眾號發出的會議照片,牆上的大型顯示屏首次出現003航母(中央)的模擬圖;注意艦面上裝置

三部彈射器,比美國航母少一部,顯示艦體尺寸與排水量可能相對較小。

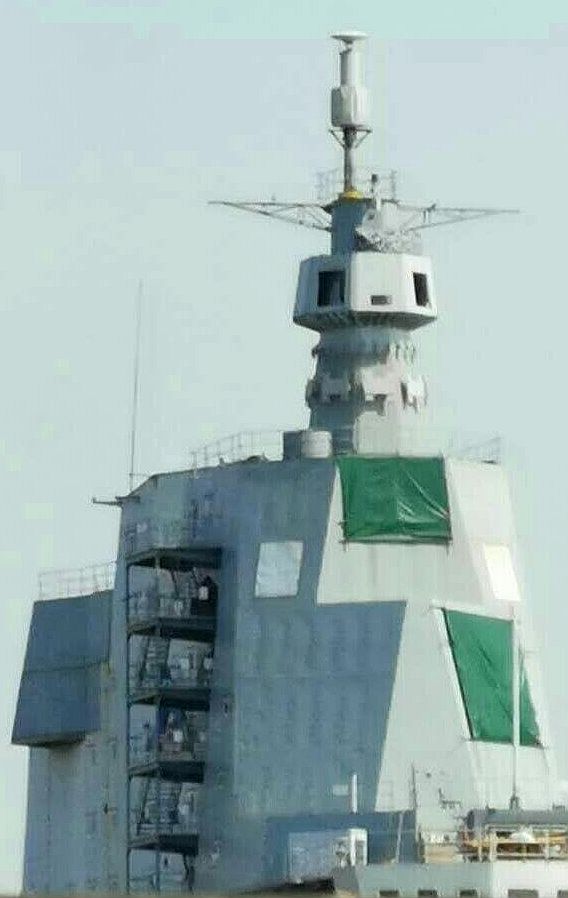

2019年6月初的武漢黃家湖003航母樓照片,可以清楚看到右側的固定翼預警機;此外,

艦島頂部裝上了一個多面體桅杆,上面整合了相控陣天線(應包括X波段近程相控陣雷達等)。

2019年1月中旬在網路上出現的江南長興廠區疑似003航母建造現場的照片,

這個分段顯示了船體左舷向外延伸的飛行甲板的特徵。

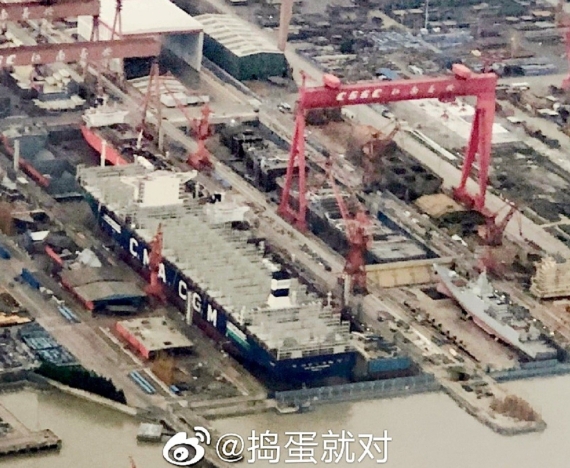

2019年3月上旬出現的江南長興廠區空拍圖;畫面中間的廠房與船池是長興廠區三號線,從2000年代末期開始

大量建造052C、052D與055等導彈驅逐艦,此時船池裡以及廠區外長江水道邊停了多艘正在艤裝或試航、維修階段

的052D、055導彈驅逐艦。而畫面上方區域(與三號線之間被一條水道隔開)則有一個新造的生產設施

,首艘003航母此時就在這裡建造;注意這個生產設施前方的船池還在施工疏浚中,附近也有許多廠房設施正在建造。

(上與下)2019年6月中旬在網路上出現的上海江南長興廠區003航母建造廠區。艦體中部分段已經在廠棚之中,

一旁還放置著建造中的艦體其他部位分段與船材。

2019年7月中旬出現的上海江南長興廠區003航母建造現場(左側),廠區前面的巨型船池已經基本挖通。

畫面右半邊就是生產驅逐艦的三號線廠房設施。



美國智庫戰略與國際研究中心(CSIS)公布一張在2019年9月18日拍攝的上海江南造船廠衛星照片;畫面左側區域

就是建造003航母的廠房以及周邊正在建造的許多大型廠房設施,畫面中間下方是正在建造中的003航母船體;

而前方的巨型船池已經基本挖通。與畫面右側用來生產驅逐艦的江南長興廠區三號線的設施與船池相較,

畫面左邊新造的廠房與船池規模明顯大得多,咸信是未來專門用餘建造航空母艦與其他配套大型船艦的場地。


2019年9月18日拍攝的上海江南造船廠003航空母艦建造廠區的衛星照片;依照CSIS的估計,這艘航母最大寬幅約40m

,排水量估計達80000~85000噸級。



艦名/使用國 003型航空母艦(18)(H/JRZ008型)
建造國/建造廠 中國/上海 江南造船廠
尺寸(公尺)



排水量(ton) 約68000
動力系統/軸馬力 蒸氣鍋爐*8

蒸汽渦輪*4

四軸

航速(節) 28以上
續航力(海浬) 8
乘員
偵測/電子戰系統 346A型相控陣雷達(固定式天線*4)

導航雷達

航空管制雷達

綜合電子截收/有源對抗系統

562型水聲對抗設備的整合式魚雷預警與軟/硬殺系統

其餘不詳

射控/作戰系統
艦載武裝

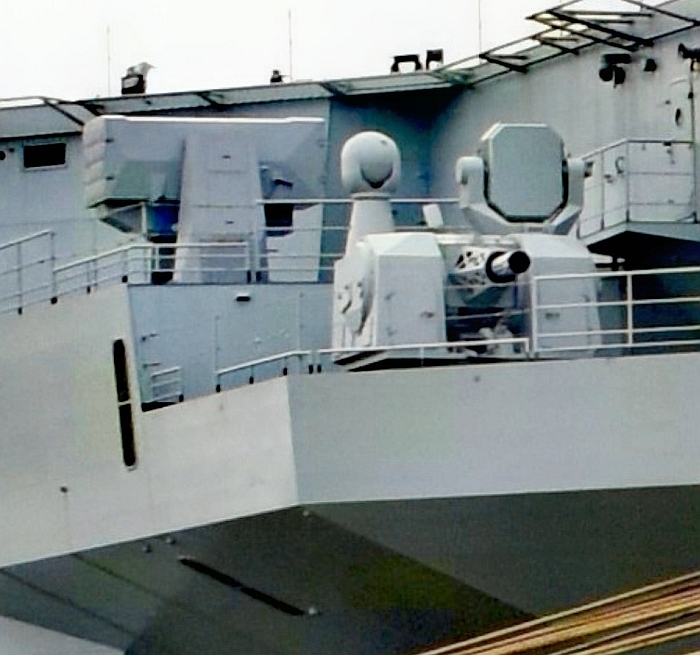

H/PJ-11(1130型)30mm近迫武器系統

18聯裝紅旗-10(HQ-10)末端防空導彈發射器

12聯裝RUB反潛火箭發射器

其餘不詳

艦載機 J-15艦載戰鬥機

固定翼預警機

Ka-27反潛直升機

搜索/警戒直昇機

其餘不詳

姊妹艦

推測二艘

艦名 安放龍骨 下水時間 服役時間 除役時間 備註
18 約2018





──by captain Picard






中國在2004年正式啟動建立完整航空母艦能力的「048」系統工程時,打算分為兩個過程、三個階段來實施。「兩個過程」就是先以從烏克蘭購入的瓦良格號(Varyag)航母艦體為基礎進行改裝,從中獲取各項工程與操作經驗,再研製國產航母。「三階段實施」的第一階段是改裝並續建瓦良格號航母,通過改建、全面使用中國國產化設備,使瓦良格號成為中國第一艘航母(型號為H/JRZ 001型,簡稱001型),而這個目標在瓦良格號於2012年9月交付中國海軍並命名為遼寧號(16)而完成;第二階段是設計並建造常規動力、彈射起飛的國產航母,實現彈射起飛以及固定翼預警機上艦,主要技術重點是大功率蒸汽推進系統、彈射器裝置(一開始打算使用蒸汽彈射)和綜合電子信息集成技術;而第三階段就是研製彈射起飛的核子動力航空母艦。

約依照原本「兩個過程、三階段實施」的計畫,中國在建成遼寧號之後,下一步就是發展第一艘國產彈射型常規動力航母。然而約在2008年,中國軍方高層表示,彈射型航空母艦的研製進度可能跟不上國家戰略需求與發展,提議以瓦良格號為基礎先建造一艘仿製版。當時,中國海軍和中船重工集團對此觀點並不太認同,認為中國海軍迫切需要的是彈射型航母,不應該再研製建造滑躍式航母。然而,之後中國戰略需求已經不能再慢慢等彈射型航母發展成熟,因此還是決定先建造一艘瓦良格號的仿製版 ,這成為002型。002型的立項時間約在2009年左右(其蒸氣推進系統的設計在同年完成),由於大體上仍沿用遼寧號的設計──包括滑躍起飛的方式,能大幅加快建造 與形成戰鬥力的時程 (設計階段只花了三年左右就完成),儘速充實中國海軍的航母兵力。002的建造工作在2013年11月展開,2017年4月26日命名下水,2019年交付。002型沿用遼寧號的艦體線型,但對內部空間設計、艦島設計等做了極大優化,根除了先前遼寧號許多無法變更的固有缺陷,並引進全新的中國國產電子裝備與艦載設備。例如,原本打算用於第一艘國產彈射型航母的全新大功率蒸汽推進系統和綜合電子信息集成技術(與055導彈驅逐艦類似),就先用於002型航母上。

因此,中國第一種彈射型航母,就改在第二艘國產航母上才能實現,型號為H/JRZ 002型(簡稱003型)。003型在常規動力彈射航母2011年12月完成立項報告與初步總體方案設計並立項,設計研發工作始於2012年左右;在2009年,中國海軍司令員吳勝利上將前往上海考察後,決定首艘彈射型航母在上海造船廠建造。003的整體設計與遼寧號有很大的不同,包括使用彈射器、能起降固定翼預警機、配備大量使用新信息技術的綜合新型指管通情等電子系統等,推進系統功率約 50000軸馬力級(應沿用002型的蒸汽渦輪推進系統), 規劃的正常排水量估計約68000噸級(爾後有說法是80000噸以上)。最初003型預定採用的是蒸汽彈射器;中國海軍在2005年批準發展蒸氣彈射器,到2011年時尚未全部完成;而電磁彈射器在2011年下半立項。 不過在2017年7月,消息傳出中國當局似乎在慎重考慮修改已經工作了數年的003型航母設計工作,直接改用電磁彈射器,這顯示中國電磁彈射器的測試進度似乎相當理想。在2018年上半,消息傳出003型已經進入實際建造階段(據說是在2016年中左右開工)。

為了驗證航空母艦的佈局,中國早在瓦良格號的工程期間,就在武漢黃家湖附近建造了一個全尺寸的艦島與甲板平台,其照片在2009年首度於網路上出現;日後隨著中國繼續設計建造002型國產航母,這座「航母樓」的艦島建築構型也配合著變更。約在2016年7月,網路照片顯示「航母樓」再度變身,原本的滑躍甲板被移除,艦島開始改建;在2017年1月,照片顯示「航母樓」甲板上出現一架全尺寸艦載固定翼預警機,因此這次改裝顯然是中國第一艘國產彈射型航母(003型)的預備工作。在2017年8月到9月,照片顯示「航母樓」的艦島大幅改裝,增建一個新的艦橋,容積擴大並向內側(飛行甲板方向)延伸,而頂部也出現了類似055導彈驅逐艦的集成式桅杆結構。

2019年6月初的武漢黃家湖003航母樓照片,注意到船艛頂上的桅杆已經改建,改成一個

多面體桅杆,整合了包括X波段近程相控陣雷達在內的各種電子天線。

在2018年6月19日,中船重工黨組書記、董事長、重點工程總指揮胡問鳴到武漢701研究所現場辦公,專門就水面艦船以及潛艇高質量發展等工作進行專題調研和檢查;而根據中船重工微信公眾號發出的會議照片,牆上的大型顯示屏首次出現003航母的模擬圖。依照這張模擬圖,003的艦島與集成桅杆就與武漢「航母樓」改裝之後相同,艦面上配置三部彈射器(前方兩個,斜角甲板一個);由此可知003的尺寸與排水量與美國海軍航空母艦(擁有四部彈射器)仍相對較小。

003航母的建造工作與船廠擴充

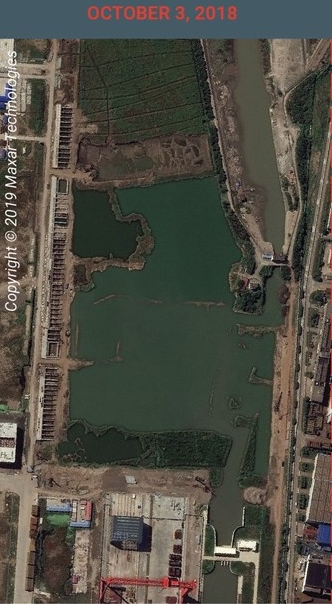

CSIS在2018年10月3日獲得的江南長興廠區疑似建造003航母現場圖,畫面下方建造航母分段的廠房、

龍門吊車以及許多船材已經就位,建造場地前方一大片原本看似農田的地區,準備改成大型船池。

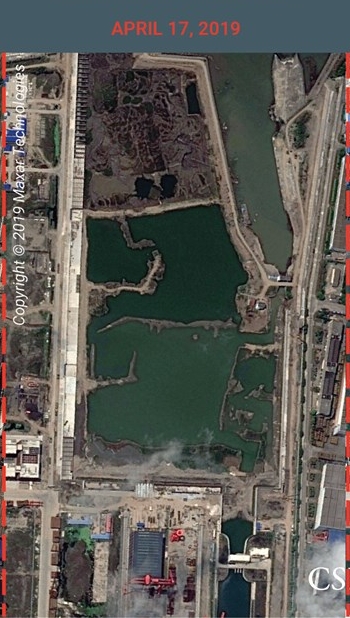

2019年4月17日相同地點的衛星照片,可以發現003航母的建造廠棚長度增加了至少一倍

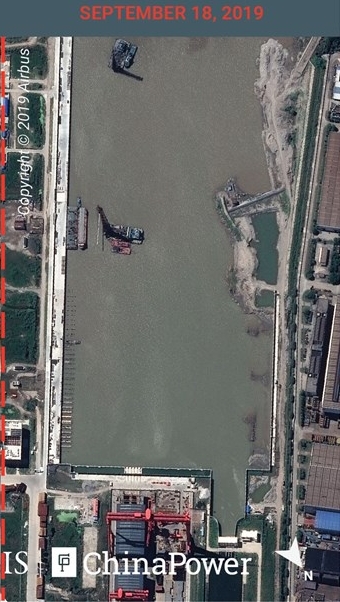

相同地點在2019年9月18日的照片,可以發現航母建造廠房前方的大型船池已經基本貫通,

一年前此區域看起來還是廢棄的農田。



在2018年7月底,疑似第一艘003航母的一個大型總段畫面在江南長興廠區 ,這個廠區是江南長興船廠近年新造的大型建造廠區;建造的同時,廠區前方的大型船池也同步施工。而第二艘003型航母則據說在2018年8月開工。

在2019年10月17,路透社報導美國智庫戰略與國際研究中心(Center for Strategic and International Studies ,CSIS)公布一張9月18日拍攝的上海江南造船廠高清衛星圖像,顯示中國首艘全規模航空母艦(即003型)的建造工作正在穩步推進。根據圖像,航母施工現場附近擺放了預製的船材、艙壁和其他部件。與CSIS前一次取得相同位置的衛星照片是在2019年4月,兩相比對研判工程進度之後,認為艦體可在一年之後完工,然後可能移往一個新建的港口進行裝配。CSIS分析師富納約利(Matthew Funaiole)表示,衛星圖像顯示,這艘航母的規模將比美國的10萬噸航母小一些,但比42500噸的法國戴高樂號航空母艦更大。依照CSIS的估計,中國這艘新航空母艦寬約40m,排水量估計80000~85000噸。

照片顯示,這艘航空母艦目前正在長江口附近的巨型造船廠建造,碼頭長達一公里,設施規模遠大於旁邊一個用來建造與停放驅逐艦的現有設施(即江南長興造船廠的三號線)。而在碼頭旁,還有一座幾乎竣工、用來製造艦隻部件的大型建築。比照衛星照片,僅僅一年前(與201810月3日的照片相較),這座造船廠廠區大部分區域,看上去還是個廢棄的農田;如今,此一廠區仍在進行大規模的基礎建設工程,而這艘航空母艦是在這座新造船設施建造的首批大型船艦之一。

富納約利表示,此衛星圖像顯示,船廠周邊的基礎建設同時間正在大幅擴充,「很難想像這些全都只為了一艘船艦而設」、「看來更像是為建造多艘航母或其他大型船艦所設的專用空間」。新加坡拉惹勒南國際關系學院研究員許瑞麟分析,相較於中國北方的大連船廠,上海江南船廠建在人口稀少的島上,可提供更好的保密措施,也可深化民營與軍事船廠之間的合作。許瑞麟也指出,船廠基礎設施的建造工作正在迅速且大規模地進行,而且看起來是永久性的設施,可能建成航母和其他大型艦船的工廠。一名不願具名的亞洲武官也說,解放軍海軍雖然沒有透露其發展計劃,但從它們的建造工程來看,足見其雄心勃勃。
