002型航空母艦

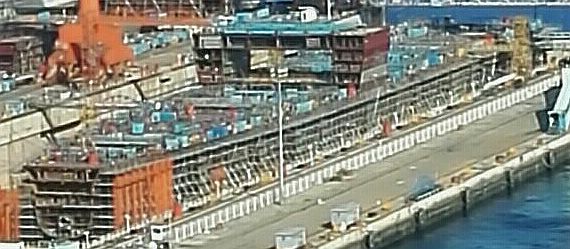

2015年4月出現在網路上的大連造船廠照片,左邊船塢中正進行建造的工程就是中國第一艘國產航空母艦002型

其基本設計、艦體尺度和系統佈局與遼寧號(16)相近,並繼續沿用滑躍起飛的操作方式。

在2016年8月4日深夜,中國第一艘國產航空母艦002型完成了全甲板合攏,最後一個船體分段(艦首滑躍甲板)

完成了安裝。

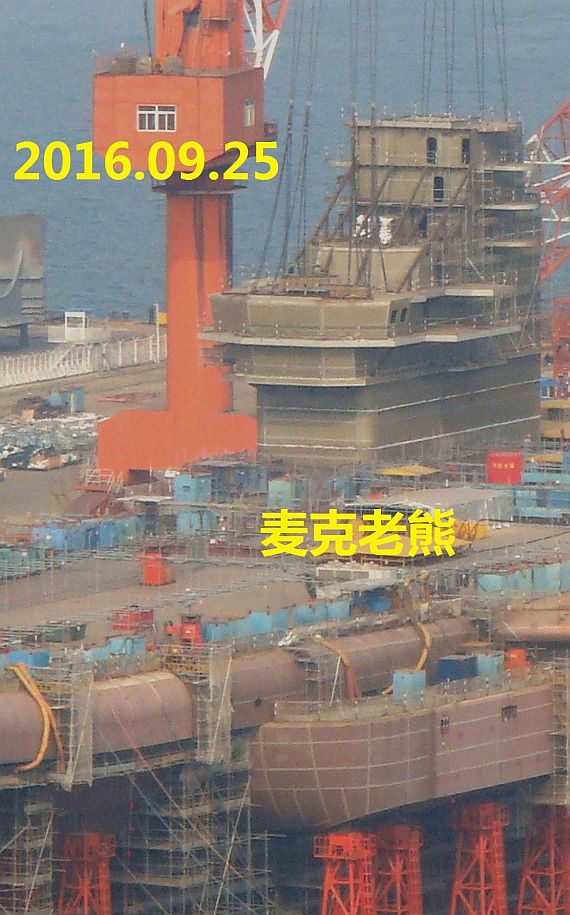

(上於下)在2016年9月25日,002型的艦島前部被吊裝到甲板上;而後部艦島則在10月2日晚間

被吊裝到甲板上。

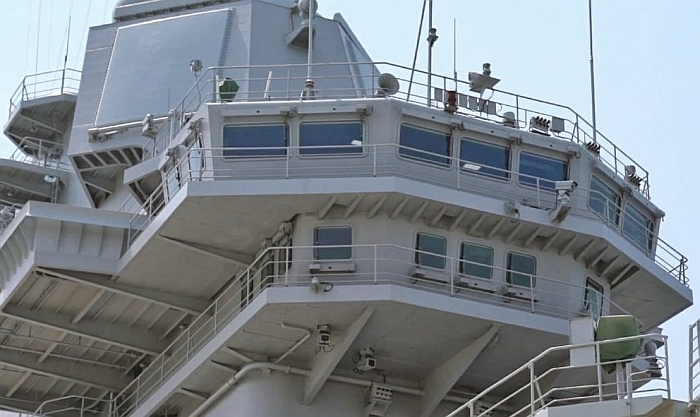

(上與下)002型艦島近照, 上圖攝於下水時,下圖攝於2018年8月下旬。注意艦島頂部相控陣佈局是斜向安裝,

而不像遼寧號的正向安裝。這是因為首艘國產航母使用陣面更大的346A相控陣。相較於原本遼寧號的艦島,

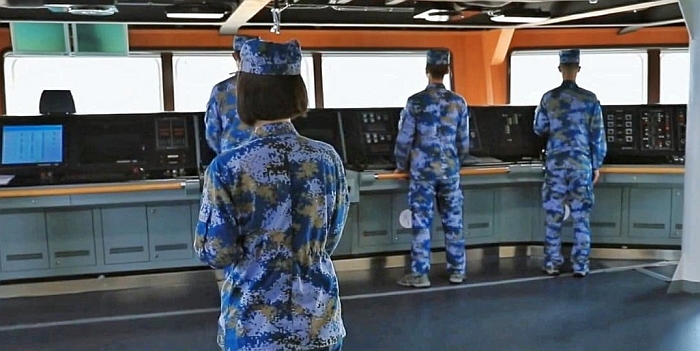

002的艦橋改為上、下兩層(遼寧號只有單層),將航空管制與航行控制艦橋分,且前、後艦橋的窗戶面積都增大,

改善航行與飛行甲板控制的是也;此外,002的相控陣安裝位置也比遼寧號更為提高。

002型艦島的長度也比遼寧號縮短,增加了飛行甲板可用空間。

002型從2017年4月23日開始下水程序的畫面(船塢注水),此時艦體與上層結構塗裝已經 大致完成。

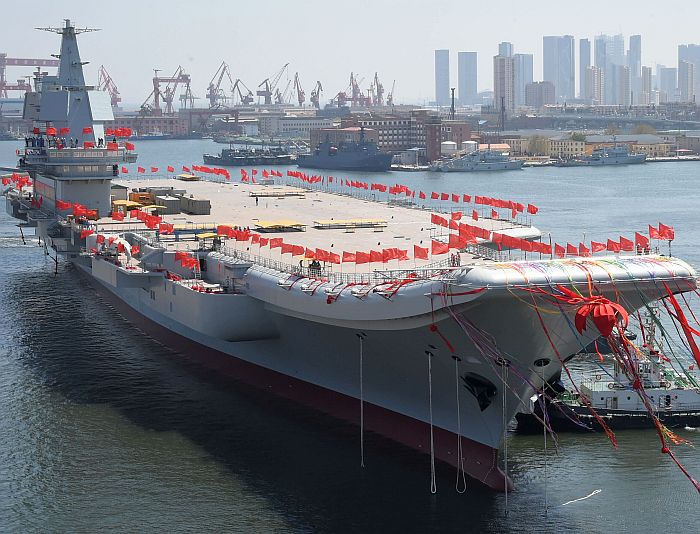

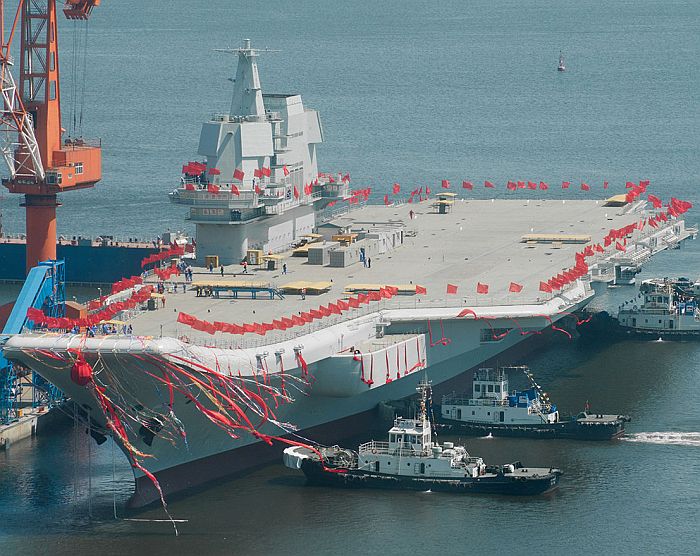

(上與下二張)002型在2017年4月26日正式進行命名下水儀式並移出船塢。

2017年12月初在網路上出現的002型照片,主機已經啟動測試(主煙囪有冒煙跡象)

,相控陣雷達也已經安裝。

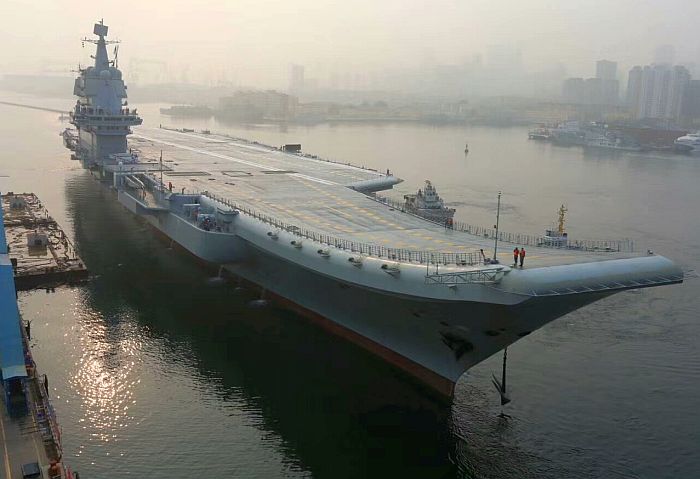

(上與下)2018年5月13日上午6時45分,002型航母首次離開大連造船廠碼頭展開動力試航。

2018年5月18日中午12時左右,002完成首次動力試航返回大連造船廠碼頭。

(上與下)2018年5月底,002已經完成首次動力試航、回到船塢進行調整,此時中國首艘航母遼寧號(後)

也出現在大連造船廠,是中國頭兩艘航母同一次一起現身。

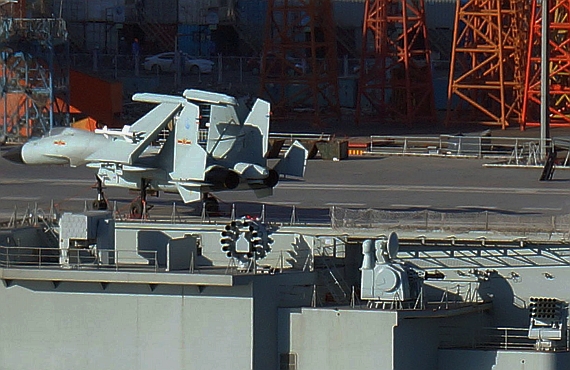

(上與下)002停靠在大連造船廠船席,艦面甲板放了殲15戰機以及直18直昇機的模型。此照片出現於2018年8月下旬。

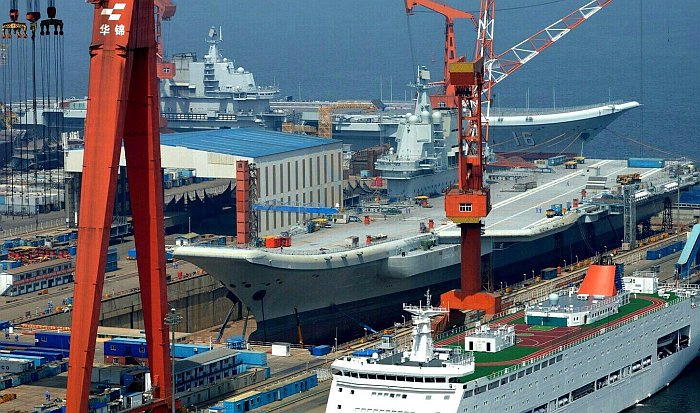

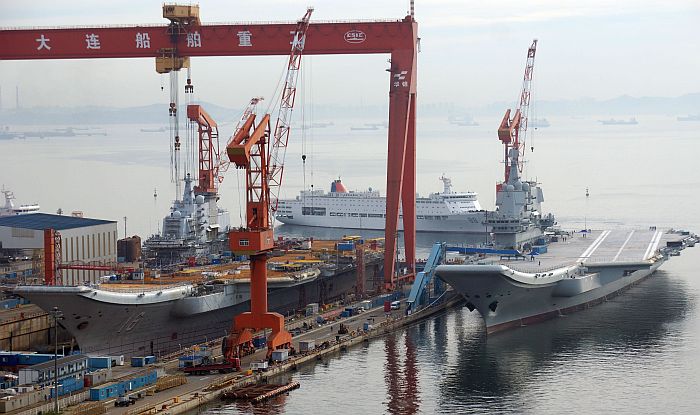

2018年8月下旬的大連造船廠,遼寧號(左)正在乾塢內整修,而002航母(右)則停在碼頭邊。

畫面後方是與遼寧號一起行動的88號保障船。

2018年8月下旬的002航母,此時配合的89號保障船正準備停靠碼頭,顯示002航母的第二次出海試航在即。

(上與下二張)2018年8月26日上午,002航母離開大連船廠進行第二次動力試航。

(上與下)002航母艦島,攝於2018年10月

(上與下)在試航期間於大連造船廠維護的002,攝於2018年10月

遼寧號(左)航空母艦正在大連造船廠船塢裡維修,而正在試航期間的002則停靠在一旁碼頭邊,攝於2018年10月







艦名/使用國 002型航空母艦(17)(H/JRZ002型)
建造國/建造廠 中國/大連紅旗造船廠
尺寸(公尺)

全長315  全寬75  吃水9.1m

飛行甲板長300  寬70

排水量(ton) 標準約50000  滿載約60000
動力系統/軸馬力 蒸氣鍋爐*8

蒸汽渦輪*4/200000

四軸

航速(節) 28以上
續航力(海浬) 8500(18節)
乘員
偵測/電子戰系統 346A型相控陣雷達(固定式天線*4)

382型3D對空搜索雷達*1

Type-364對空/平面追蹤雷達*1

導航雷達

航空管制雷達

726型綜合電子截收/有源對抗系統

173mm干擾彈發射器*6(24聯裝*2,16聯裝*4)


562型水聲對抗設備的整合式魚雷預警與軟/硬殺系統

其餘不詳

射控/作戰系統
艦載武裝

H/PJ-11(1130型)30mm近迫武器系統*3

18聯裝紅旗-10(HQ-10)末端防空導彈發射器*3

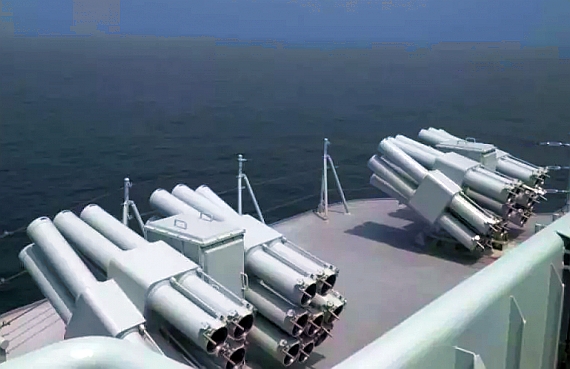

12聯裝RUB反潛火箭發射器*2

其餘不詳

艦載機 固定翼/旋翼機共36架,包括:

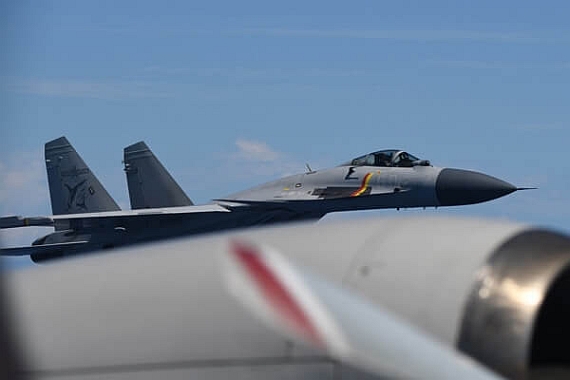

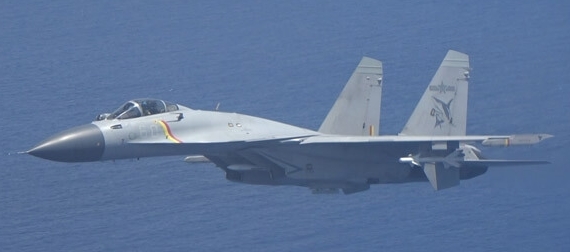

J-15艦載戰鬥機24架直8

直18反潛直昇機6架

直18預警直昇機4架

直9搜索/警戒直昇機2架
姊妹艦

目前一艘

艦名 安放龍骨 下水時間 服役時間 除役時間 備註
17 約2012 2017/4/26 2019





──by captain Picard




首艘中國國產航母

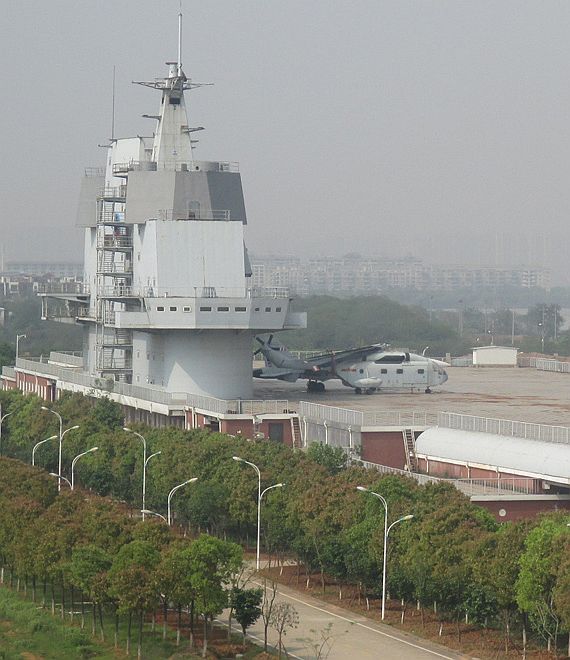

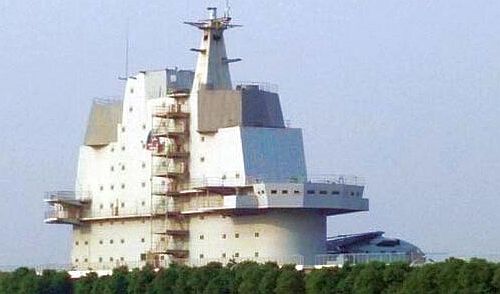

(上與下)攝於2015年4月的武漢仿瓦良格號航母設施;相較於最初的面貌,此時艦島頂部的

相位陣列雷達塔經過改建擴大,換裝與052D導彈驅逐艦相同的346A相控陣。這是中國

根據遼寧號設計的第一艘國產航母的預備工作,就是002型。

在1990年代後期,中國從烏克蘭購入未完工的瓦良格號(Varyag)並拖回中國,在漫長的復原、建成過程後終於在2012年9月底編入中國海軍,成為遼寧號 (16),中國稱之為H/JRZ 001型(001型),作為中國發展與組織航空母艦能量的平台。在復原、組建遼寧號的過程中,中國獲得了一個完整的航空母艦設計與工程方案。首艘完全由中國建造的航空母艦,就是以遼寧號的原始設計為基礎,並加以一定程度的改進 ,早期資料指出其型號為H/JRZ 001A,簡稱001A型;然而根據2017年8月中旬的資料,實際上此艦型號為002。

002型的立項時間約在2009年左右(其蒸氣推進系統的設計在同年完成),由於大體上仍沿用遼寧號的設計──包括滑躍起飛的方式,能大幅加快建造 與形成戰鬥力的時程 (設計階段只花了三年左右就完成),儘速充實中國海軍的航母兵力。

依照後續消息,中國軍方高層在2008年表示,當時中國自行從頭研製的彈射型航空母艦的進度可能跟不上國家戰略需求與發展,提議以瓦良格號為基礎先建造一艘仿製版。當時,中國海軍和中船重工集團對此觀點並不太認同,認為中國海軍迫切需要的是彈射型航母,不應該再研製建造滑躍式航母;事實上,從烏克蘭購買瓦良格號之前中國海軍曾進行的「891工程」目標就是一種彈射型航母,對中國海軍而言,購買並建成瓦良格號只是加快獲得航母進程的一個權宜措施,因此一開始不太情願再建造一艘滑躍型航母。然而,之後中國戰略需求已經不能再慢慢等彈射型航母發展成熟,因此還是決定先建造一艘瓦良格號的仿製版 ,成為002型。002的建造工作在2013年11月展開,2015年3月開始進入船塢搭載分段,2017年4月26日命名下水(4月23日船塢注水)。



在大連建造的中國第一艘國產航空母艦(002型)的照片,攝於2015年10月下旬。

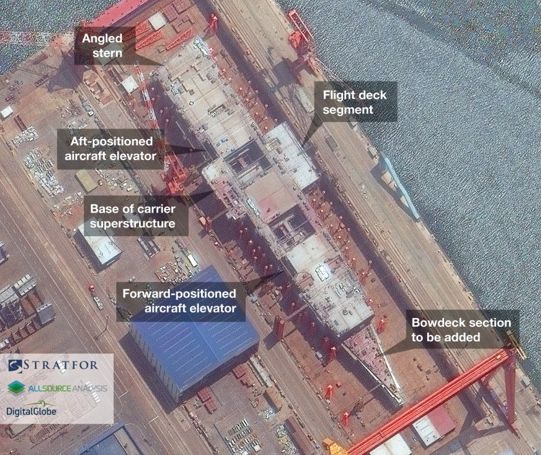

攝於2016年5月左右的002型航空母艦施工進度。

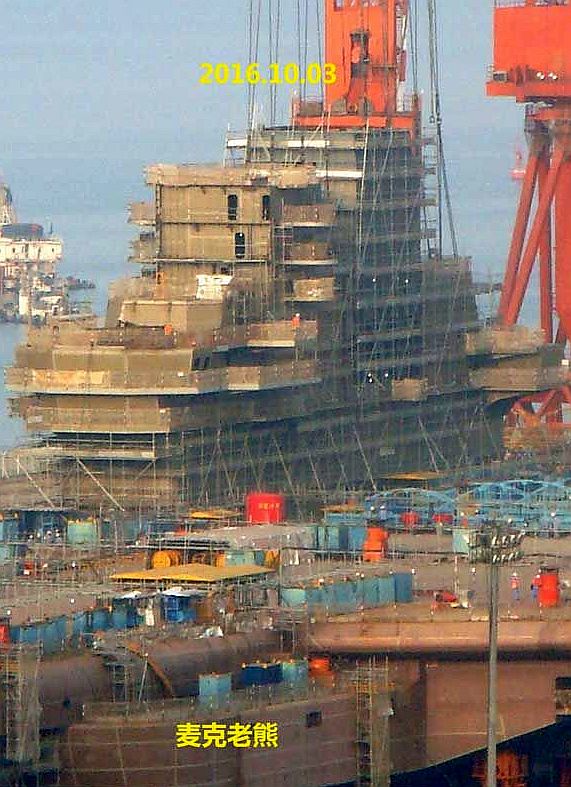

(上於下)在2016年9月25日,002型航空母艦的艦島前部被吊裝到甲板上。隨後在

10月2日晚間,艦島後部也被吊運到甲板上。

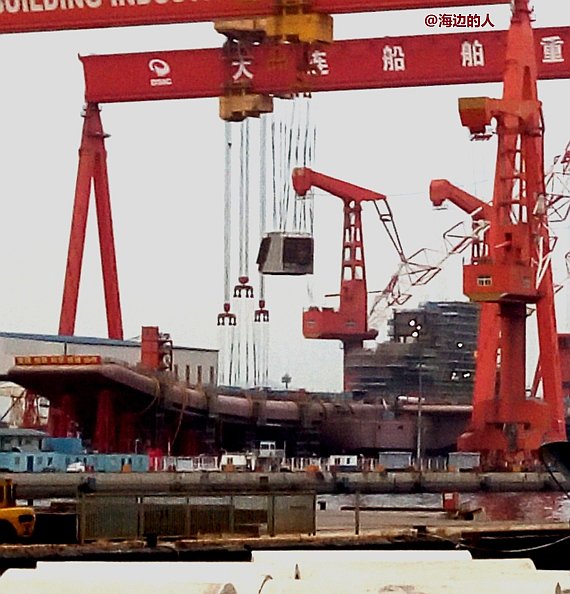

2016年10月下旬,002型吊裝前部346A相控陣模塊的畫面。

002型的艦島,攝於下水前夕。

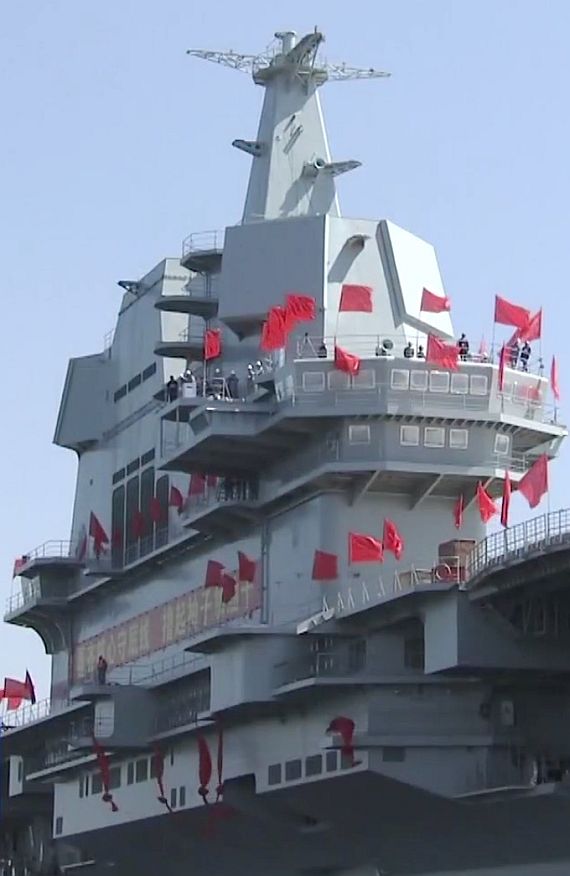

002型的艦島,攝於下水典禮

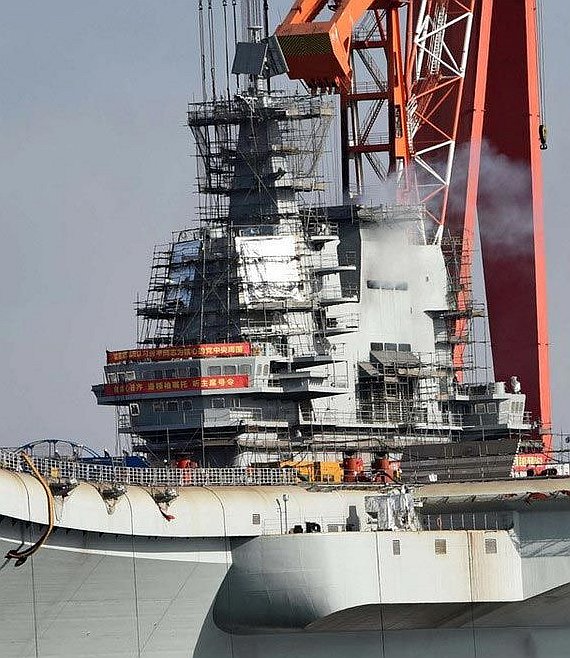

002型的艦島照片,出現於2017年12月初;此時相控陣雷達已經安裝,且主煙囪正在冒煙,

顯示主機已經啟動。

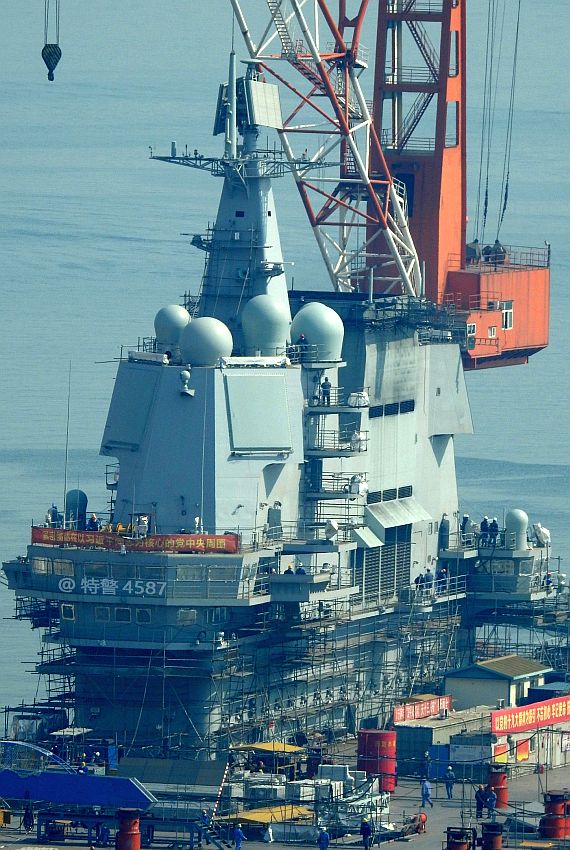

艤裝中的002航母艦島,攝於2018年3月下旬。

在2015年12月31日,中國國防部發言人楊宇軍在接受媒體詢問時,首度證實中國正在建造第一艘國產航空母艦,這是中國官方首度承認國產航空母艦計畫的存在。依照楊宇軍的發言透露,這艘航空母艦正在大連建造,排水量約為5萬噸級 (實際上滿載排水量約6萬噸級),使用常規動力系統;艦上搭載殲-15戰鬥機和其它型號艦載機,固定翼飛機採用滑躍起飛方式。

002型航母以遼寧號為基礎,在維持原本外部尺寸、線型的情況下對細部設計進行最大的優化,內部結構、艙室佈局、飛機調度合理性等方面完全重新設計,並引進部分中國海軍先前已經進行、預備用在純國產航母(彈射型)的新技術,如推進系統、電子系統等。原本蘇聯設計建造的瓦良格號在設計上有許多不合理之處,並不符合中國海軍的軍用規範;中國接手之後改善了所有可以改進的地方(如機庫飛機牽引方式等),並全面更換更先進的中國國產電子、武器系統,但不少先天固有缺陷無法改變。例如,原瓦良格號只有一條縱貫全艦的主通道,在第三甲板以下就沒有設置主通道,這對於損管生存而言是個極大的隱患。依照中國國家軍用規範要求,艦上必須設置雙主通道,且兩個主通道之間必須盡量遠隔;此外,原瓦良格號的推進系統也存在許多設計不合理之處,中國方面接手時推進系統已經安裝完畢,設計也無法更動,只能盡量針對適應性等方盡量改進。1990年代中國還在進行「891」航母工程時,曾與俄羅斯的航母設計人員有過技術交流,俄方人員也認為原本瓦良格號的某些設計不夠合理。

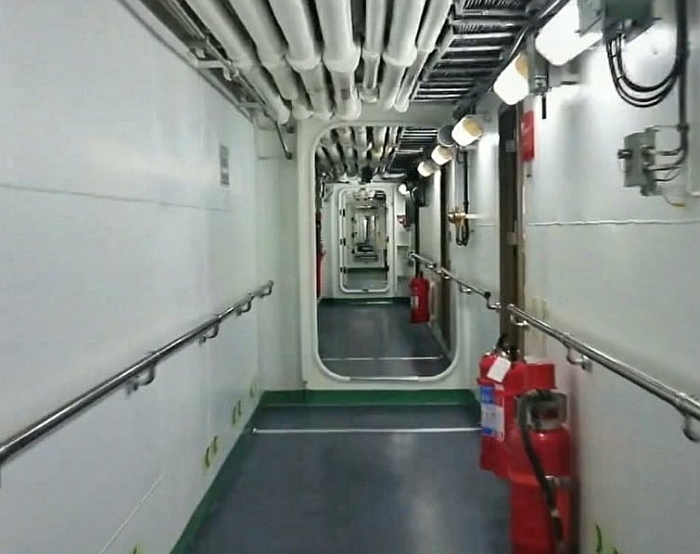

而在設計002型航母時,在沿用遼寧艦的外部線型、主要尺度幅度維持原狀的前提下,針對內部結構、艙室布局、航空調度合理性方面完全重新設計,並改用中國全新研製的大功率蒸汽推進系統,性能比原本遼寧號的俄製推進系統更好;此種國產大功率蒸汽推進系統原本打算用於第一艘國產彈射型航母,並在2009年研製完成,然而由於臨時決定先造002型滑躍起飛航母,所以此種蒸氣推進系統就首先用於002上。002的損管生存也全部按照中國國家軍用標準進行設計,如在艦上設置雙主通道等,根除了原本遼寧號生存損管方面的固有缺陷。002航母在電子信息技術上全面超越遼寧艦,由701研究所負責,應用許多新技術,包括小型集成化、信息高度共享共架技術等,並實現精細化設計流程,而這些新技術與設計方式首先在055大型導彈驅逐艦上獲得驗證;透過採用頂層設計、層層分解的方式,優化系統架構的合理性和集成度,強化指揮與控制一體化,優化作戰能力,標準信息和通用基準實現完全共享,各項設備也實現小型化、通用化、集成化、標準化。直到2011年年底前,701所還在對002的電子信息系統進行較大的設計變更。

002航母的部分甲板經過調整修改,艦首滑躍甲板仰角略增為14度 。外觀上,002改用,為此雷達陣面也改為斜向布置 ;346A相控陣首先用於052D導彈驅逐艦,據說002使用的版本陣面比052D更大。相較於遼寧號,002的艦島細部設計有許多修改,例如前方艦橋從原本單層改為上、下兩層(應該分別是航空指揮艦橋以及航行指揮艦橋),煙囪外型有所調整。原本遼寧號使用346型相控陣雷達,而002則改用更新型、面積更大的346A相控陣雷達,相控陣的安裝位置也更為提高一些。另外, 002型的艦島長度比遼寧號適度縮短,可增加飛行甲板可用空間,使調度能力提高。原本遼寧號前身瓦良格號航母有一組SS-N-19垂直發射器,必需設置對應的艙室,中國在遼寧號改建工程中無法大幅更動;而重新設計的002一開始就可以免除這個艙間,使艦內空間設計更為優化。

在2017年8月初,002型航母開始動力測試。在2018年4月23日,002型航母開始進行靜態繫泊測試(如傾斜測試等);在5月13日上午6時45分,002型航母首次離開碼頭展開動力試航 ,在5月18日完成返回大連造船廠,隨後進入乾塢進行必要調整作業。在2018年8月26日上午,001A離開船廠碼頭展開第二次動力試航,在9月4日返回大連。002型預定在2019年交付中國海軍。
