台灣陸軍AH-1W攻擊直昇機

台灣陸軍三架以緊密編隊飛行的AH-1W攻擊直昇機。

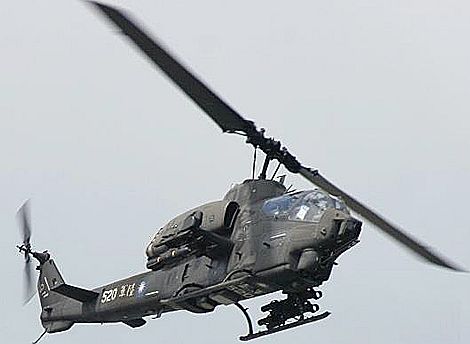

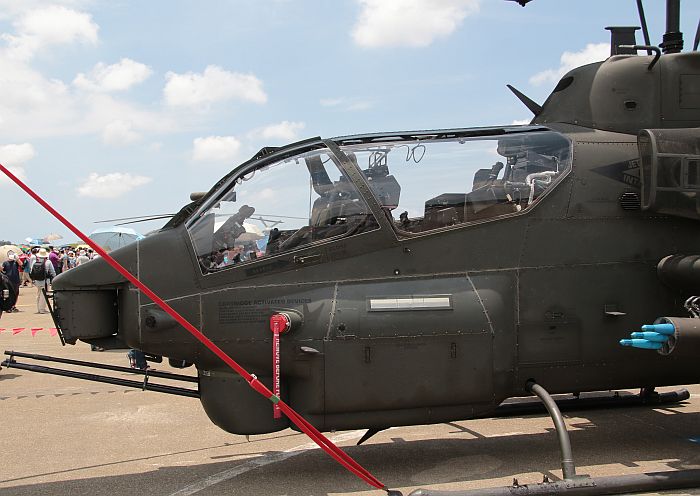

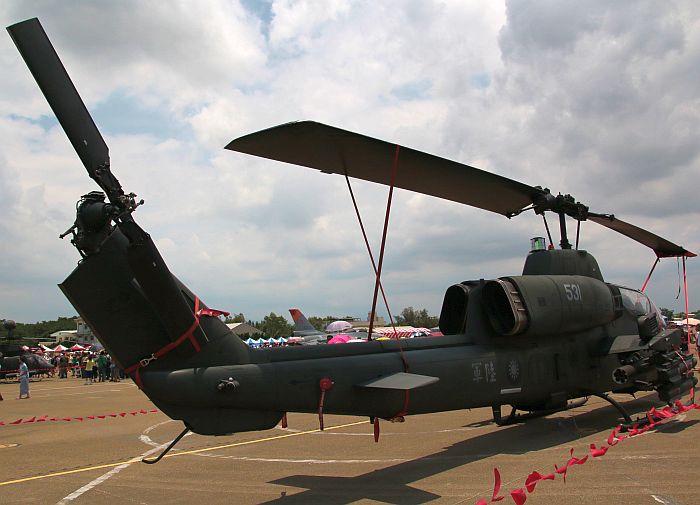

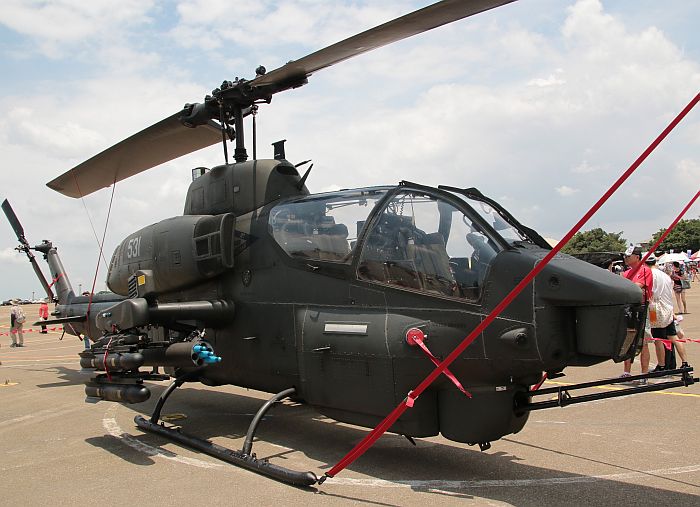

(上與下三張)台灣陸軍的AH-1W,攝於2014年7月19日台中清泉崗空軍基地

──by Luke Skywalker

機型 AH-1W超級眼鏡蛇(Super Cobra)
類別 攻擊直昇機
製造國/廠 美國/Bell
使用國 美國、中華民國、土耳其
全長(m) 17.68m(主/尾旋翼轉動)
旋翼直徑(m) 主旋翼:14.62

尾旋翼:2.97

機高(m)

4.11(至主旋翼頂)/4.44(全高)

空重(kg) 4634
最大起飛重量(kg) 6690
最大平飛速率(km/hr) 352
巡航速率(km/hr) 278
最大爬升率(m) 637
升限(m/mins) 5486
懸翔高度 4495(有地面效應)/915(無地面效應)
續航力(km) 587
滯空時間(hr) 3.2
發動機/最大持續輸出功率/最大輸出功率(軸馬力)

T700-GE-401渦輪發動機*2/1437(持續)/1680(30分鐘)

乘員 2
感測系統 NTSF-65夜間標定系統(包含CCD攝影機、第二代前視紅外線(FLIR)、雷射測距/標定儀、光學瞄準單元等)
武裝

固定:機首M-197三管式 20mm旋轉機砲 X 1

外載:

兩個武器掛載短翼:每個短翼下方有兩個掛載點,可加掛四聯裝BGM-71拖式反戰車飛彈發射器,或四聯裝AGM-114地獄火反戰車飛彈發射架(最多左右各掛一組),或7/19聯裝2.75in空射火箭發射器,或AIM-9響尾蛇空對空飛彈。

短翼尖端可增設一個掛載點,掛載AIM-9空對空飛彈。








美國貝爾直升機公司(Bell Helicopter)生產的AH-1W超級眼鏡蛇(Super Cobra),為美國海軍陸戰隊現役攻擊直升機,係以1976年5月試飛成功的AH-1T海眼鏡蛇(Sea Cobra)為基礎,改進為成雙發動機構型的攻擊直升機,可為執行灘頭登陸任務的美國海軍陸戰隊,進行密接空中支援(CAS, Close Air Support)協同作戰任務。

1986年3月,首架改裝新型發動機與變速箱的量產型AH-1T+出廠,美國海軍陸戰隊賦予制式編號AH-1W,並命名為超級眼鏡蛇,首批訂單44架,之後累積訂單總數達154架。至於AH-1T,約有42架升級改良至AH-1W的水準。

AH-1W採用2片式主旋翼設計,並裝有液壓式振動抑制系統(VSS, Vibration Suppression System)可減少50%的振動率。裝備2具通用動力公司(General Electric)生產的T700-GE-401渦輪軸發動機,單具最大輸出功率1680shp(1300kW)。

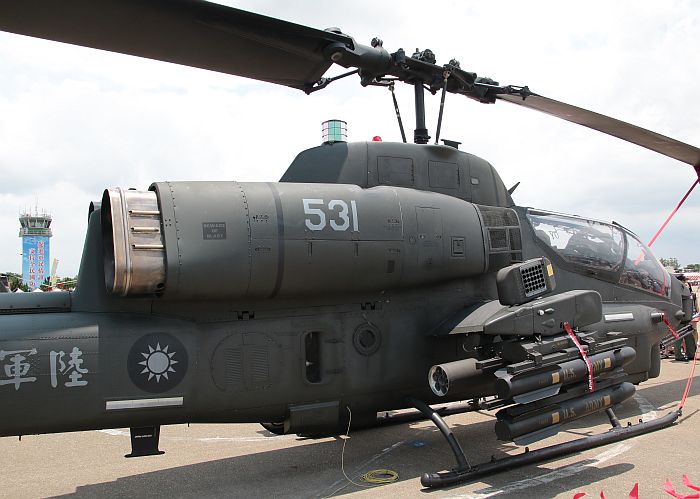

台灣陸航的超級眼鏡蛇,右側掛有一組四聯裝地獄火反戰車飛彈發射器

,左側則攜帶一組四聯裝TOW反戰車飛彈發射器。

航電裝備為AN/APR-39A(V)2脈衝雷達預警器、AN/APR-44(V)連續波雷達預警器、AN/ARN-118戰術空中導航儀(TACAN)、AN/APX-100(V)敵我識別器及AN/APN-194雷達高度計等。座艙則裝有凱撒公司(Kaiser)的抬頭顯示器(HUD),以及PNVS-5、ANVIS-6夜視鏡,M65瞄準鏡。1991年1月以後新造的AH-1W並配備德立台公司(Teledyne)的AN/APN-217都卜勒導航系統、柯林斯公司(Collins)的CDU-800控制/顯示系統及ICU-800處理器。

美國海軍陸戰隊操作的AH-1W自1993年加裝NTSF-65夜間標定系統,由以色列塔曼公司(Taman)授權美國柯爾斯曼公司(Kollsman)生產,可使副駕駛兼射手同時導控BGM-71D拖式二型(TOW-2)及AGM-114地獄火(Hellfire)反裝甲飛彈。

機首下方裝備M197型20mm口徑3管式機砲,射速675發/分。機身兩側的短翼各有2個武器掛點,外側掛點可攜帶4聯裝AGM-114地獄火飛彈或BGM-71拖式(TOW)飛彈發射器,也能掛載AIM-9S響尾蛇(Sidewinder)短程空對空飛彈及AGM-65小牛(Maverick)反裝甲飛彈,內側掛點可掛載19聯裝或7聯裝火箭發射器,翼端上方各裝備1具AN/ALE-39干擾絲投射系統。該型直升機可執行反裝甲、護航、多種火力支援、武裝突擊、搜索和目標識別等多種任務。

在2003年3月23日伊拉克烏姆蓋斯港(Umm Qasr)奪取作戰之中,美國海軍陸戰隊曾出動2架AH-1W直升機增援攻勢受阻的美英聯軍。

美國海軍陸戰隊表示,立下不少「汗馬功勞」的AH-1W攻擊直升機將至少服役到2014年之後,屆時後繼機種AH-1Z腹蛇(Viper)攻擊直升機將開始服役。

我國陸軍在1992年2月簽約採購42架AH-1W,並自1993年底開始換裝。經過數年操作後,美國國務院在1997年批准第2批21架AH-1W的海外軍售(FMS, Foreign Military Sale)專案。2001年,我國陸軍訂購總數63架AH-1W全數交機完畢。

「立體化、機械化、自動化」為我國陸軍的建軍目標,AH-1W加入陸軍空中騎兵旅服役,充份發揮攻擊、機動能力,成為陸軍快速打擊主力。

失事記錄:

1.陸軍航空第2大隊(台中新社基地)所屬編號526的AH-1W攻擊直升機,於1999年7月17日執行戰備系統測試任務時偏離航道,因不明原因墜落德基水庫,正副駕駛馮俊傑上尉、施柏壽上尉殉職。該機於1999年8月9日撈起。

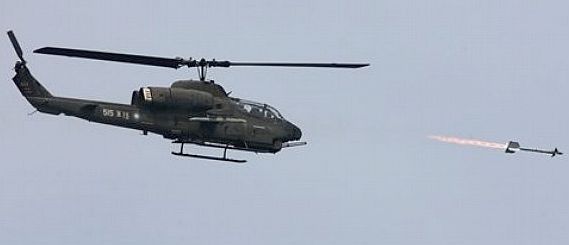

在2007年漢光23號演習中,發射響尾蛇空對空飛彈的陸航515號機,該機於次年7月失事墜毀。

2.陸軍航空特戰司令部空中騎兵第601旅(桃園龍潭基地)編號515的AH-1W攻擊直升機,2008年7月16日上午進行「本場單機戰技訓練」時疑似機件故障失去動力,正副駕駛為降低傷害企圖迫降農地時失控撞擊「黃金印象」社區民宅,喻建文中校、李黃宇上尉送醫後不幸殉職。
